『MM DIY』给土豪金编程器安了个SOP8免焊座

时间:2017-07-11 16:15来源:数码之家 作者:snowrose2000 点击: 次
头一阵买的土豪金CH341编程器。帖子在这：http://bbs.mydigit.cn/read.php?tid=1735091SOP8锁紧座太贵了，而且又分宽体，窄体。。。还是自己做一个吧。这个是卖家送的转接板。先在前面粘个固定片。放个SOP8确定一下位置。然后再粘后面的固定片。这样SOP8放进
头一阵买的土豪金CH341编程器。帖子在这：http://bbs.mydigit.cn/read.php?tid=1735091
SOP8锁紧座太贵了，而且又分宽体，窄体。。。
还是自己做一个吧。
这个是卖家送的转接板。

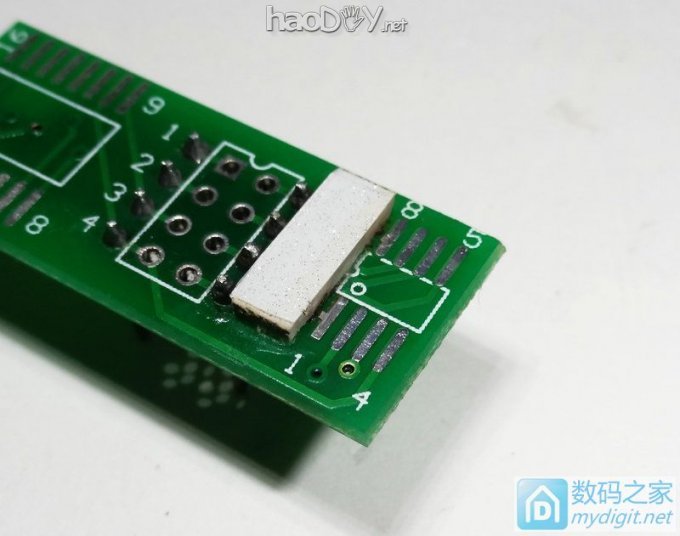

先在前面粘个固定片。
『MM DIY』给土豪金编程器安了个SOP8免焊座

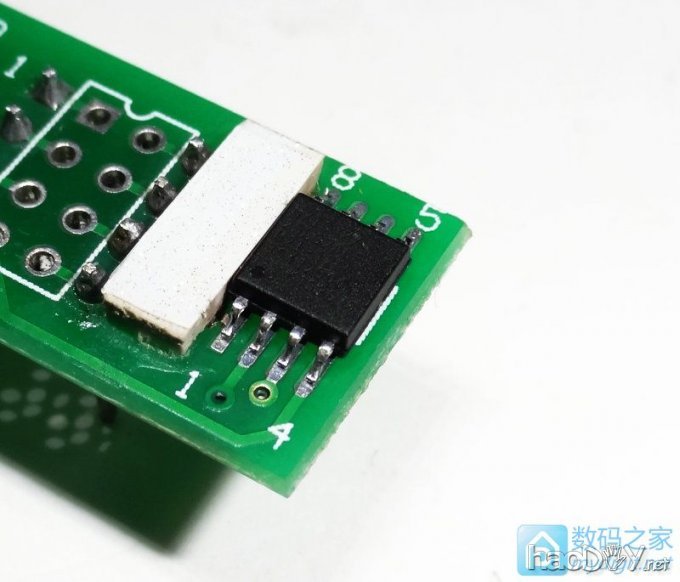

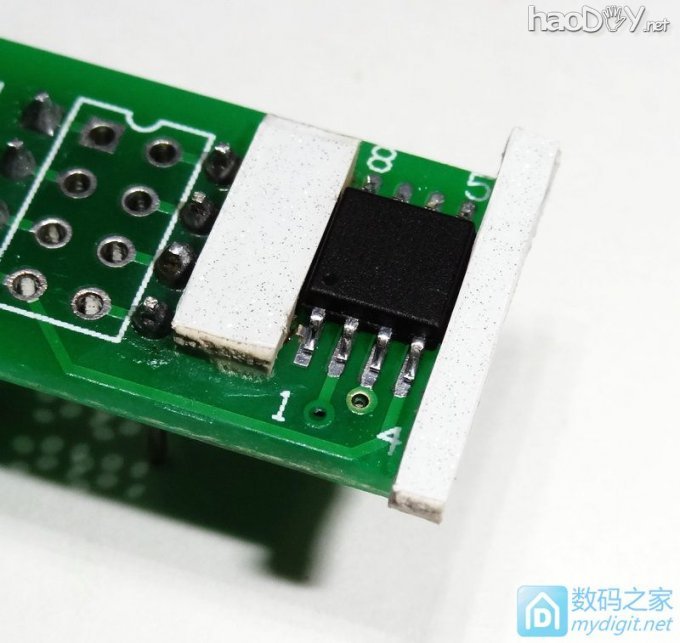

放个SOP8确定一下位置。
『MM DIY』给土豪金编程器安了个SOP8免焊座



然后再粘后面的固定片。
这样SOP8放进去就不用对位置了。
『MM DIY』给土豪金编程器安了个SOP8免焊座

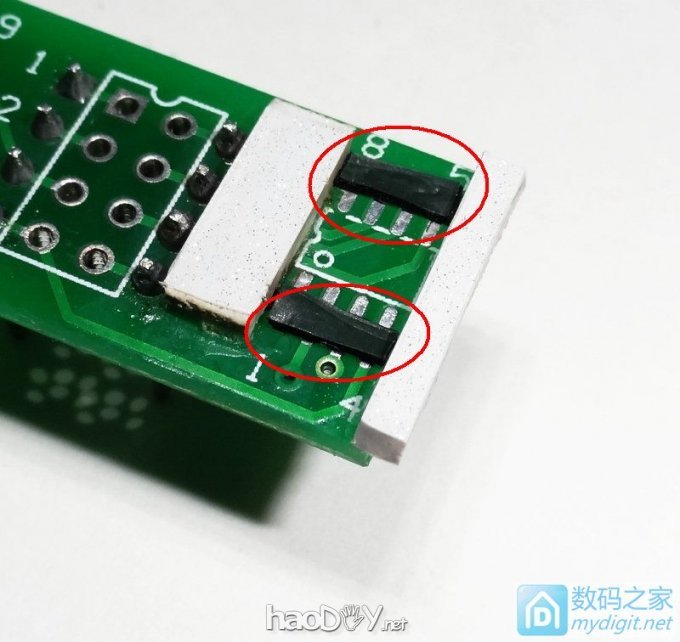

焊盘两边粘双面胶。要有点厚度的那种。
『MM DIY』给土豪金编程器安了个SOP8免焊座

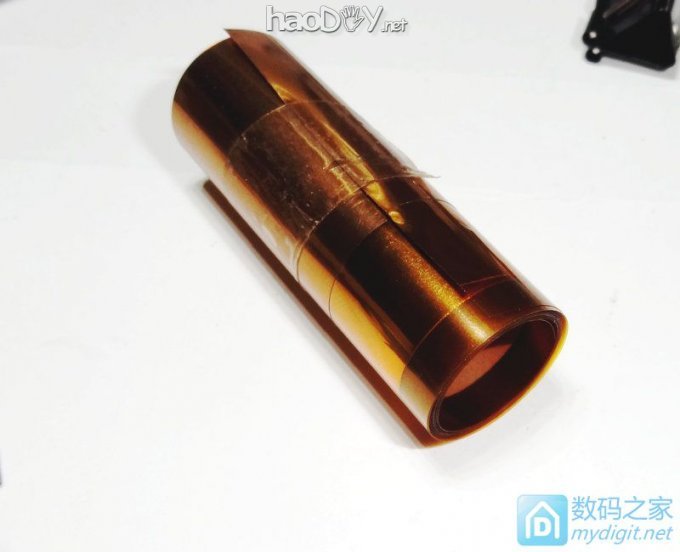

没找到薄铜片。只好用这种柔性覆铜了。
『MM DIY』给土豪金编程器安了个SOP8免焊座

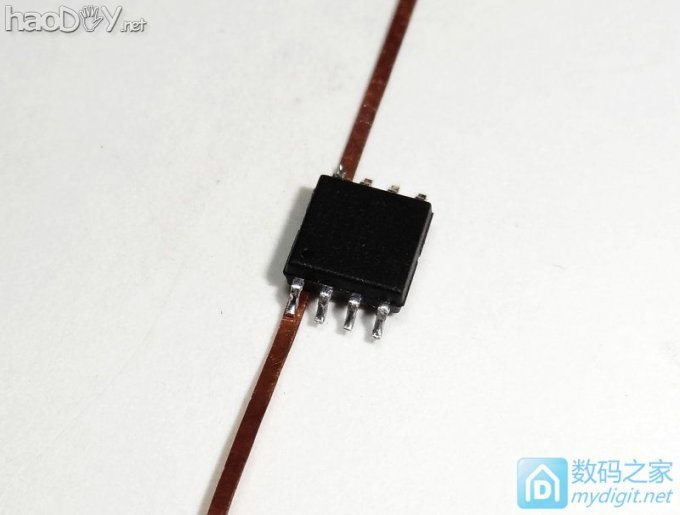

裁一条，不能太宽，不然引脚容易短路。
『MM DIY』给土豪金编程器安了个SOP8免焊座

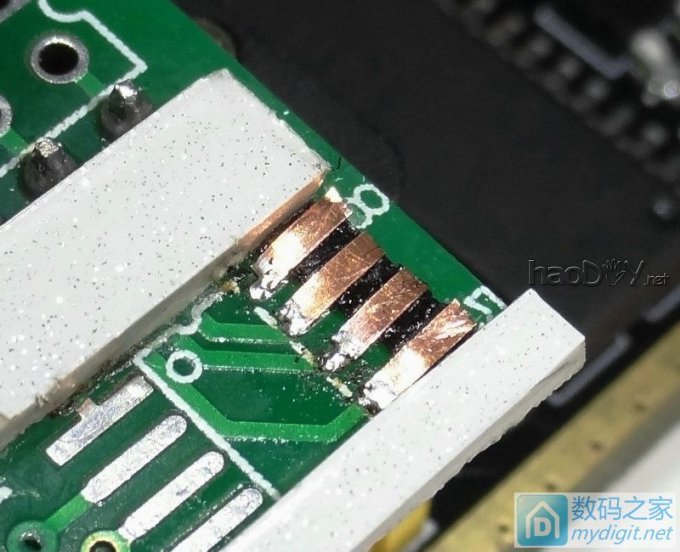

对好位置，贴在双面胶上。另一边焊在焊盘上。
『MM DIY』给土豪金编程器安了个SOP8免焊座

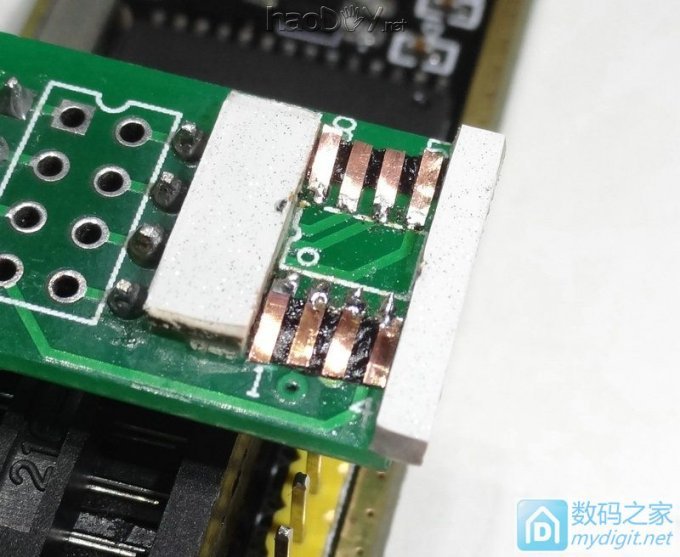

两侧全部焊好了。
『MM DIY』给土豪金编程器安了个SOP8免焊座

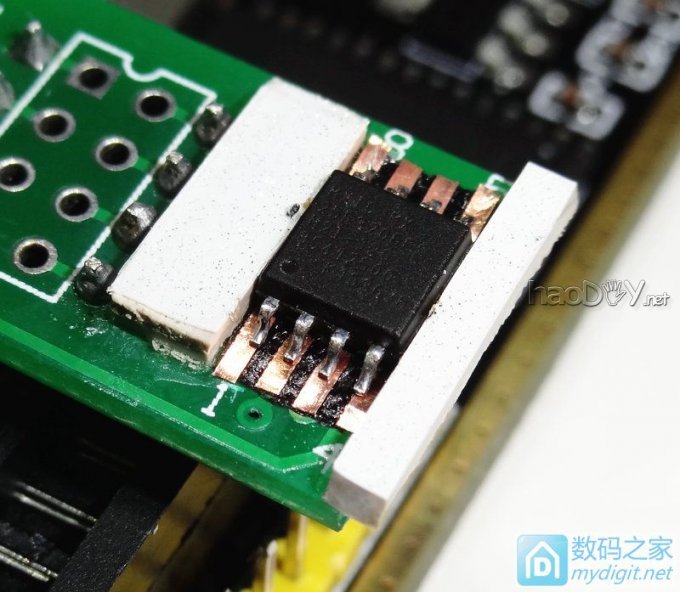

把芯片放进去。
双面胶的厚度可以起到一个弹片的作用。
『MM DIY』给土豪金编程器安了个SOP8免焊座

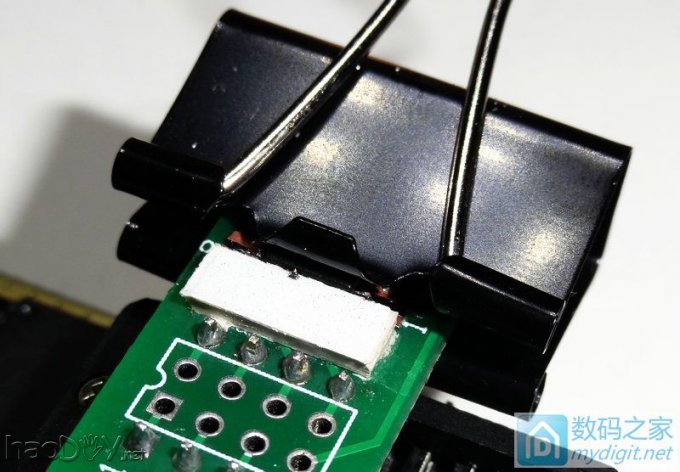

用夹子一夹就好了。方便了好多啊~
