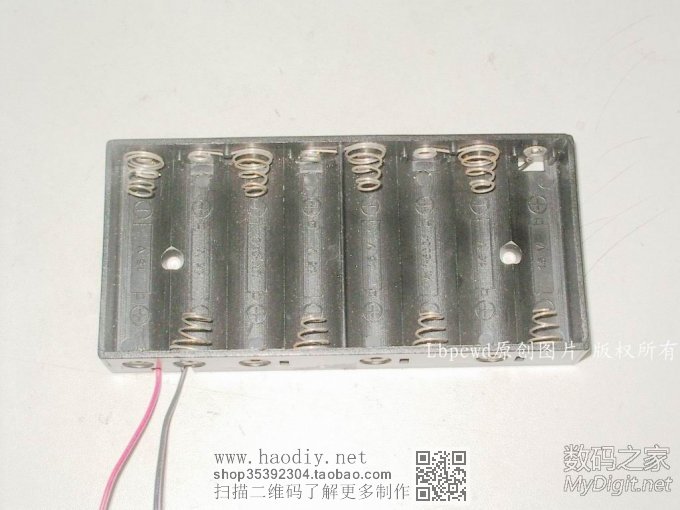

我的DIY参赛作品： 1.Lbpcwd的废旧硬盘创意又来啦！不到最后，能猜到是做什么的人没几个 http://bbs.mydigit.cn/read.php?tid=418571 2.【Lbpcwd原创】DIY给MM的生日礼物——看我的报废笔记本如何大变身 http://bbs.mydigit.cn/read.php?tid=434629 3.【Lbpcwd原创】虽然同类制作不少，这才是正宗的全硬盘制作，不用一点外来材料 http://bbs.mydigit.cn/read.php?tid=436754 ------------------------------------------------------------------------------------------------------------------------------------------- 不需要高深的电路原理和知识，不用复杂的电源模块，就算是初学者也好，只要你有一点点动手能力，就可以把它制作出来，让这个简简单单的DIY创意，为你方便的解决问题。以后到旧货街淘宝的时候，不再需要为试机找不到电源烦恼了。用它可以基本秒杀旧货街的绝大部分小电器的电源试机问题啦！呵呵~~ --------------------------------------------- 一个很便宜的8位电池盒
在这些地方焊接上导线

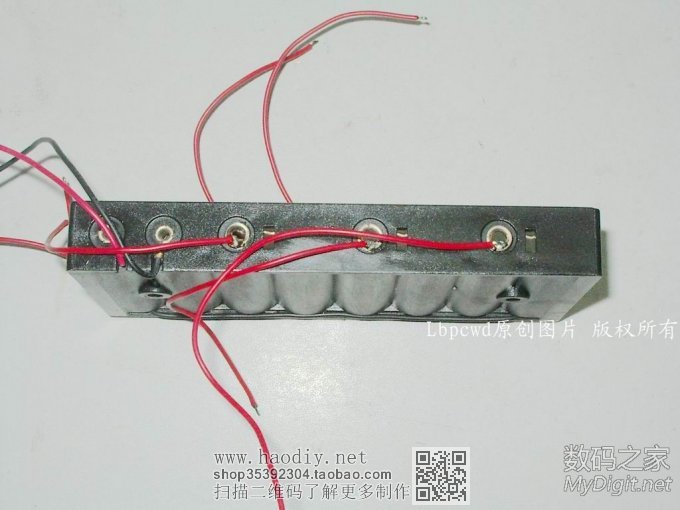

焊好一边

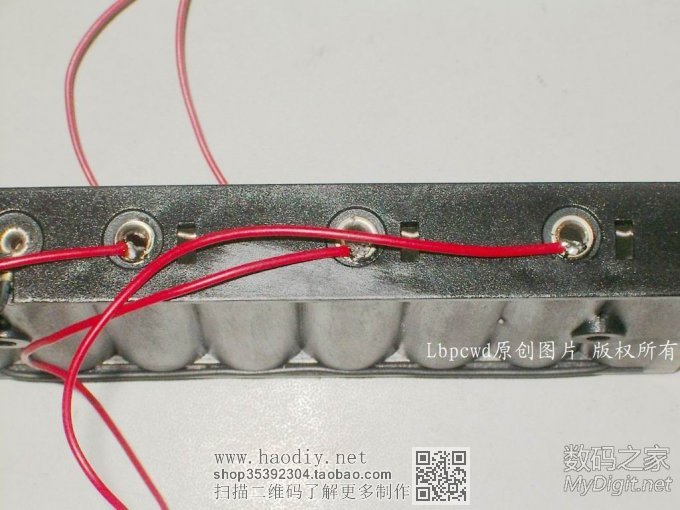

再焊好另一边

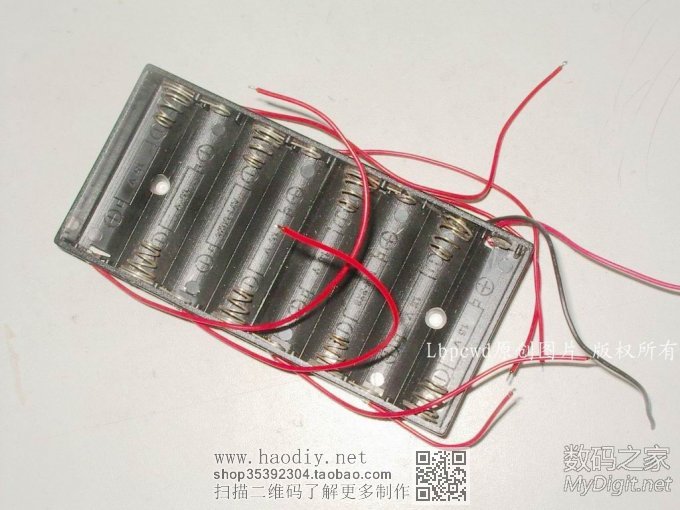

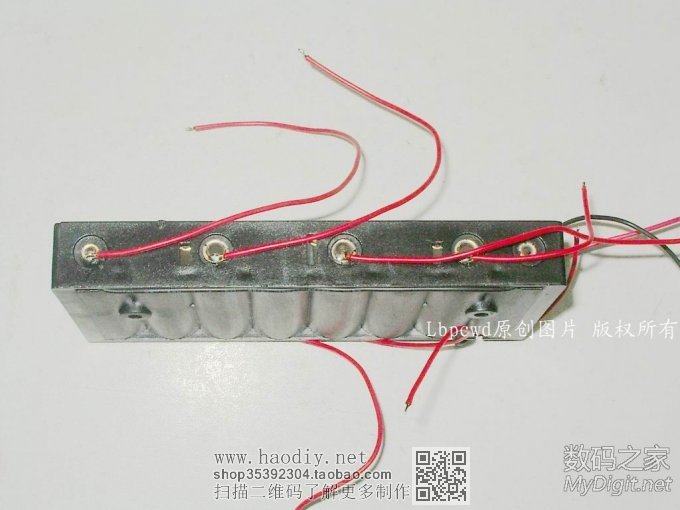

焊好线的样子

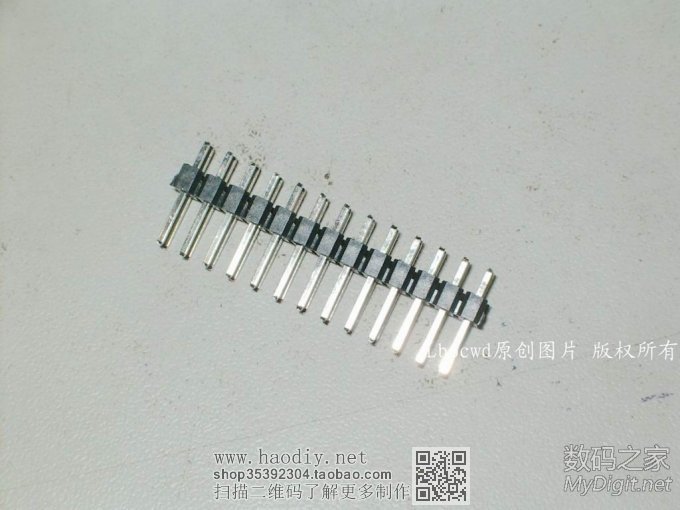

一些插脚，买不到的可以在废主板等上面拆

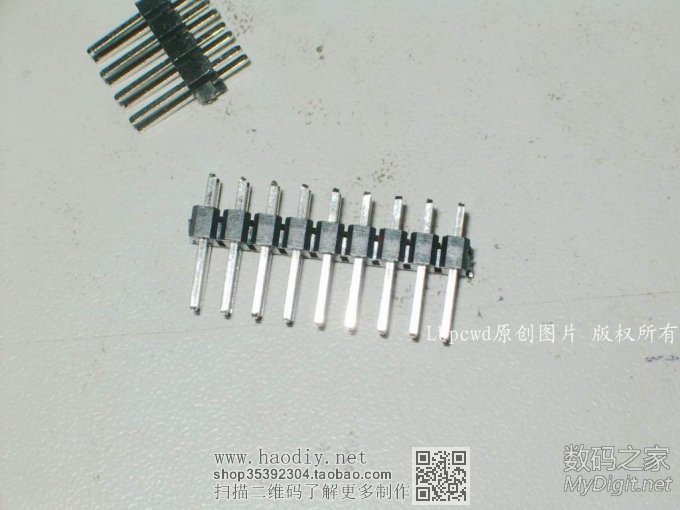

截取8位

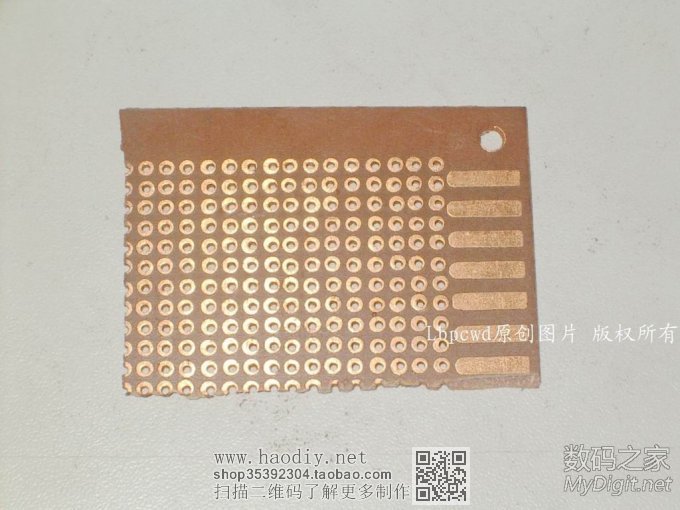

一小片覆铜板

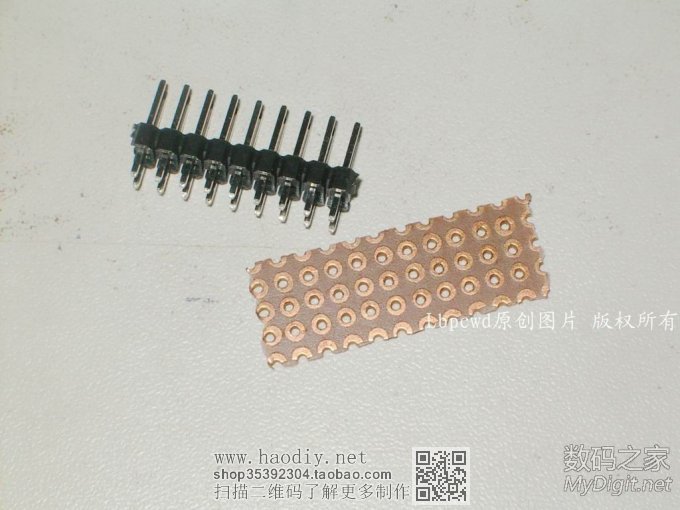

按大小裁好
把插脚插上

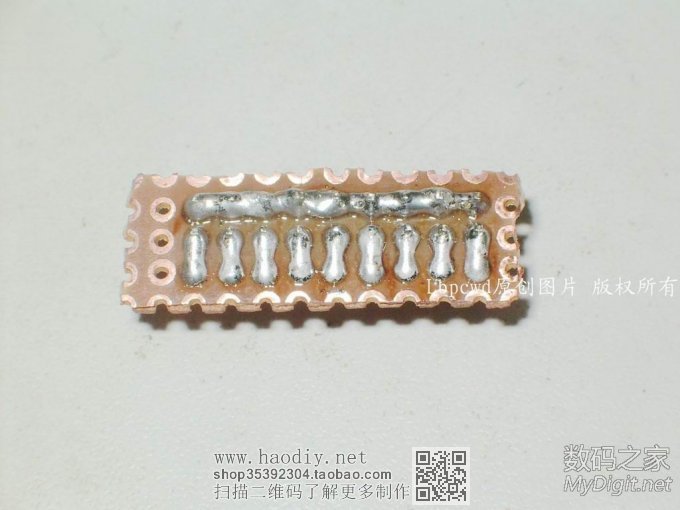

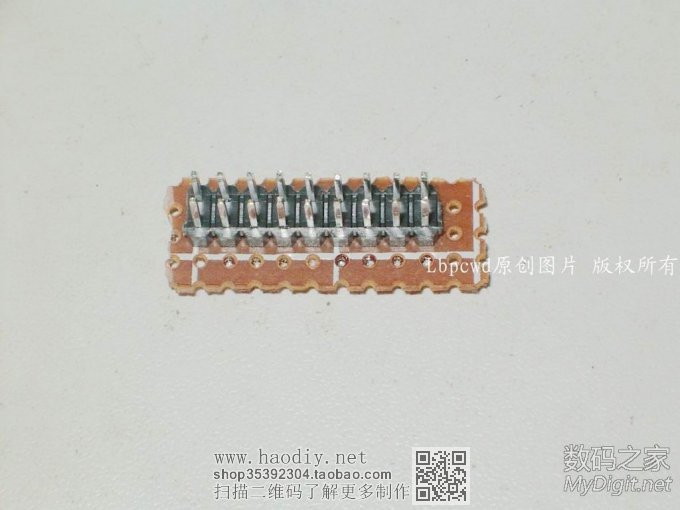

这样焊好
把导线按电压顺序焊上去

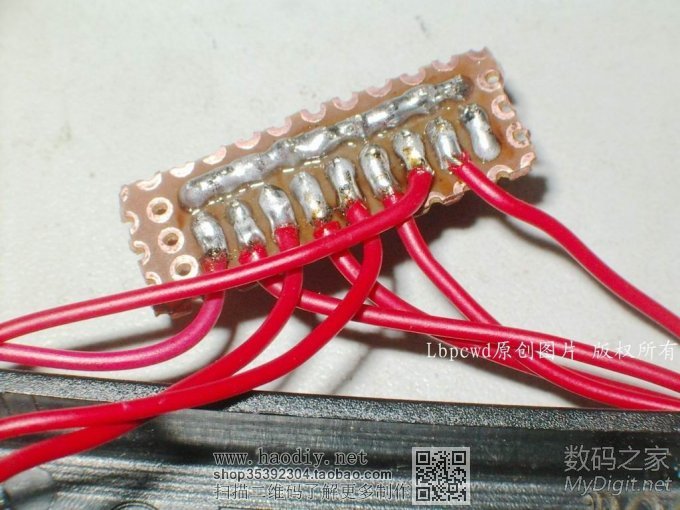

接线细节

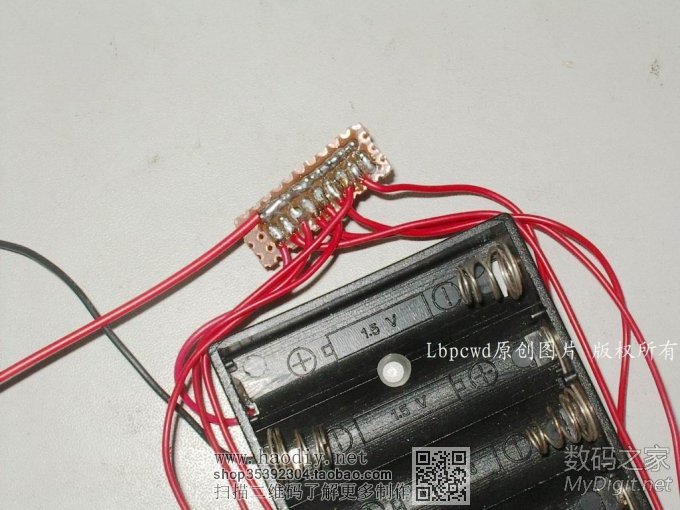

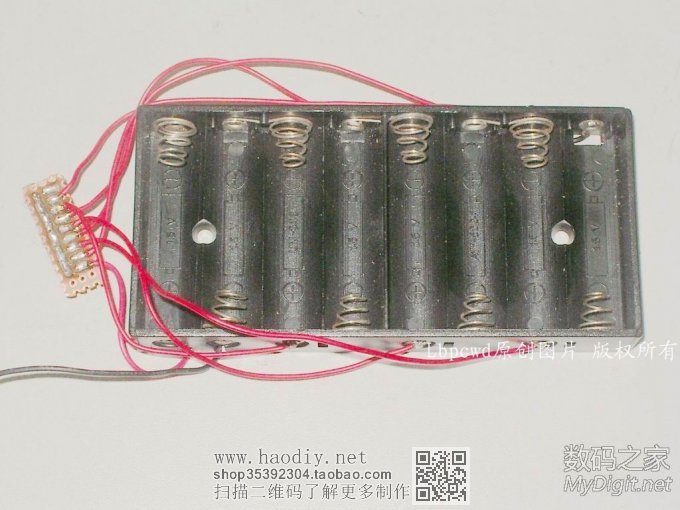

焊好的样子

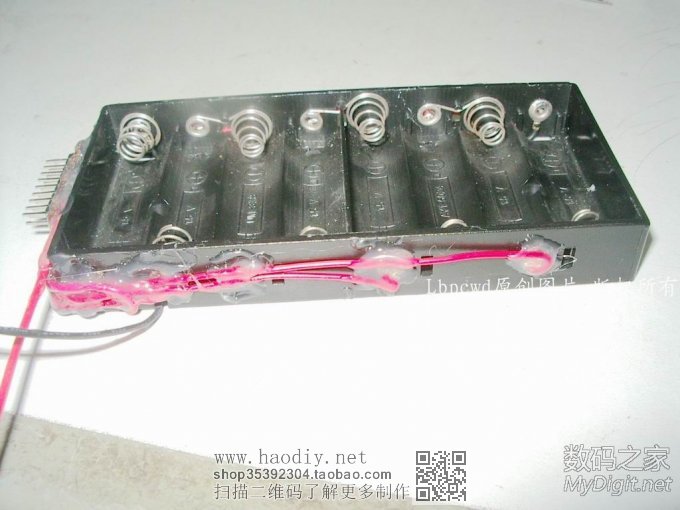

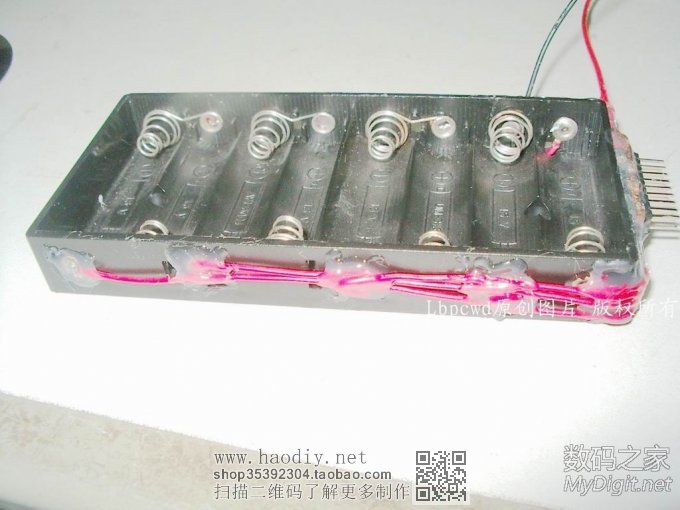

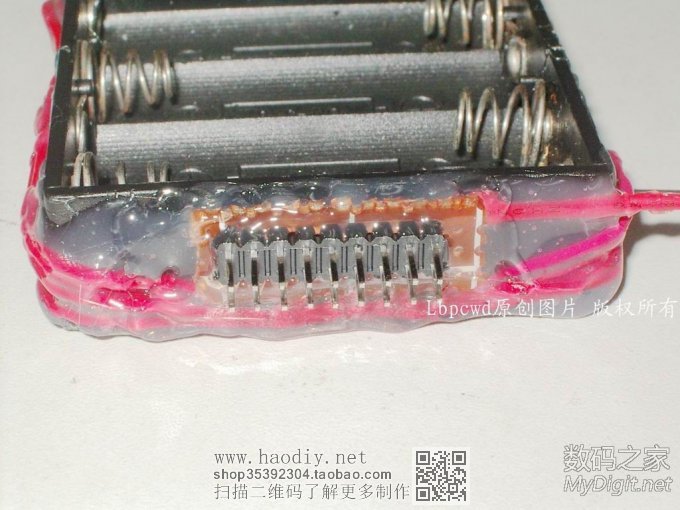

用热熔胶固定

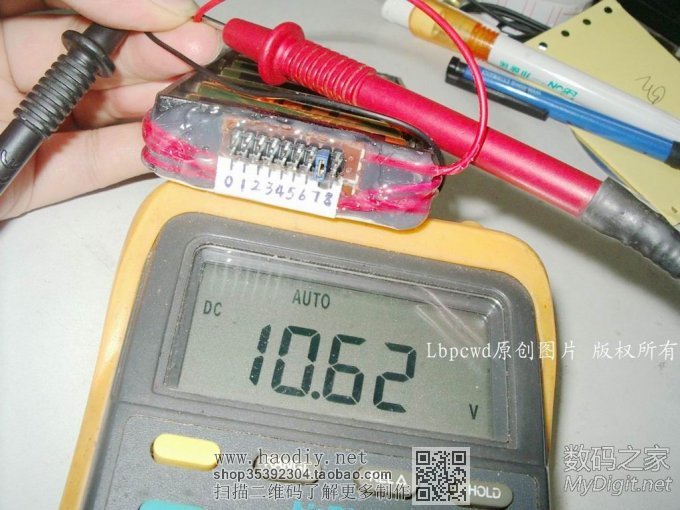

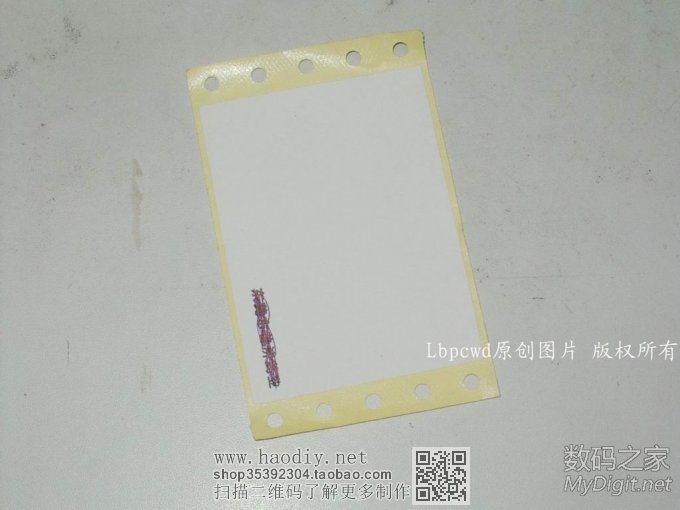

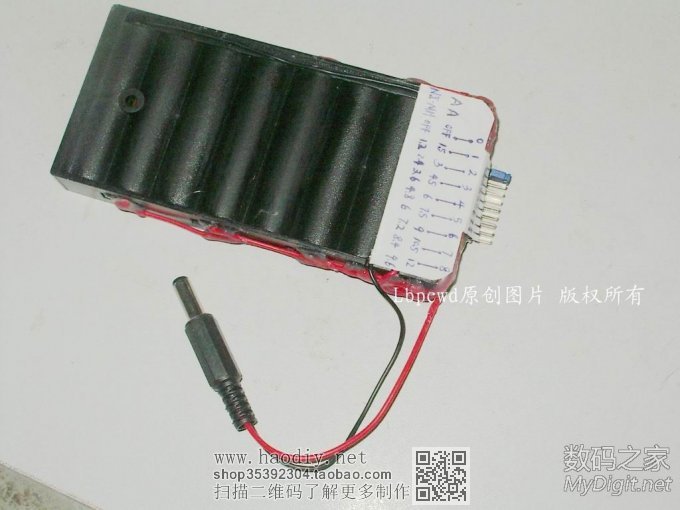

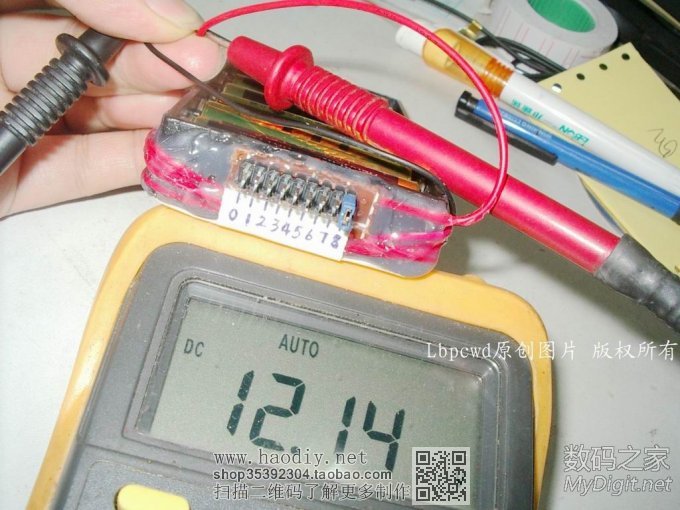

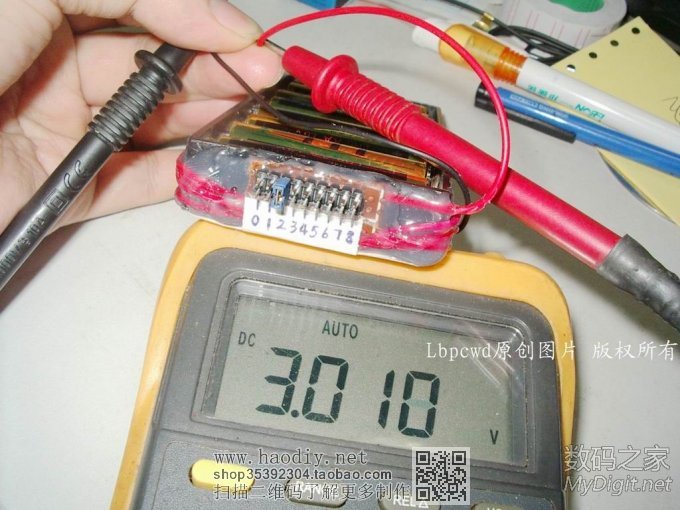

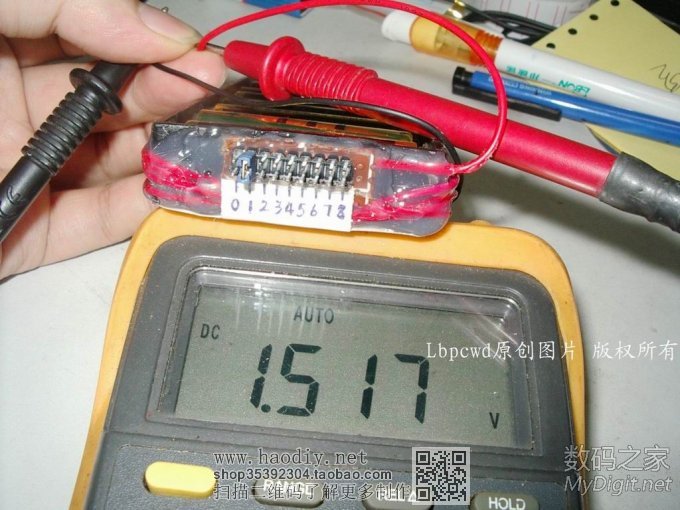

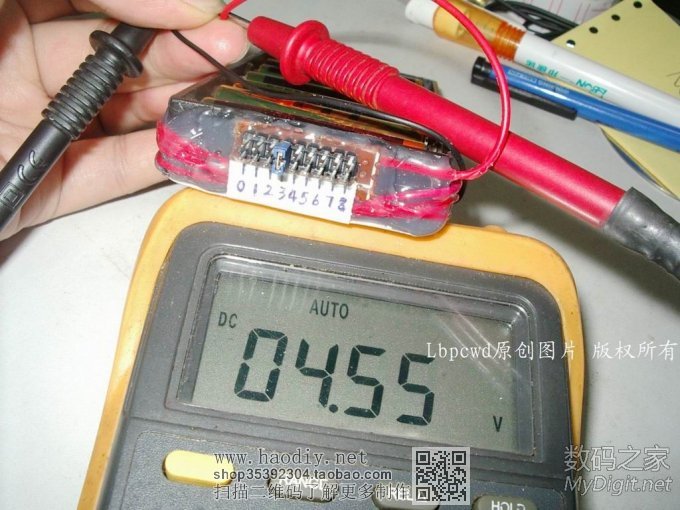

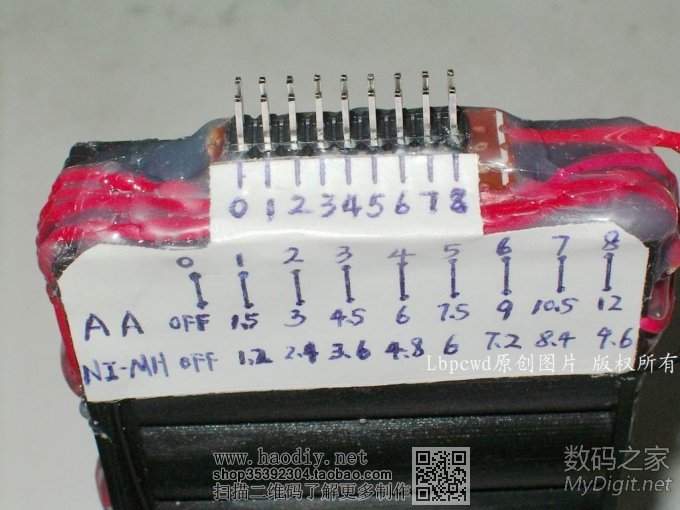

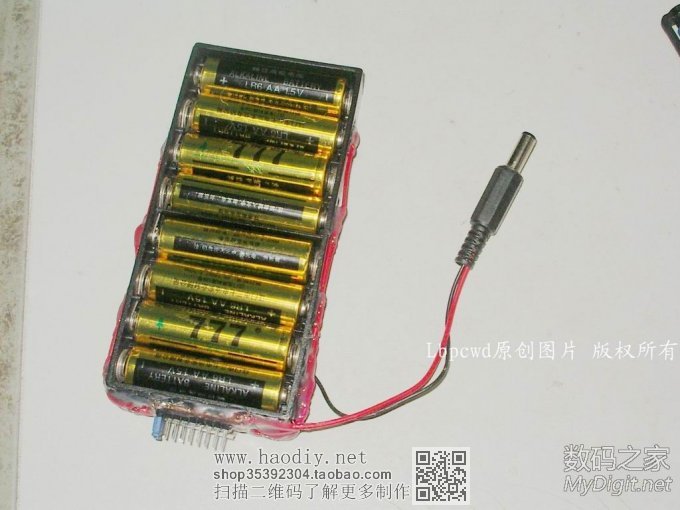

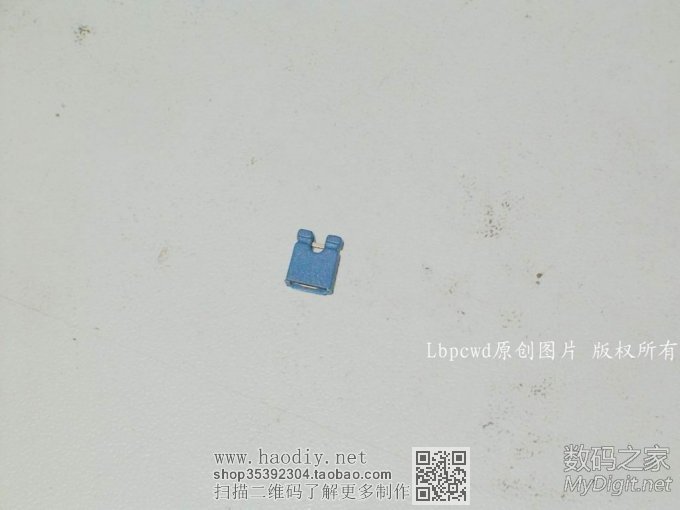

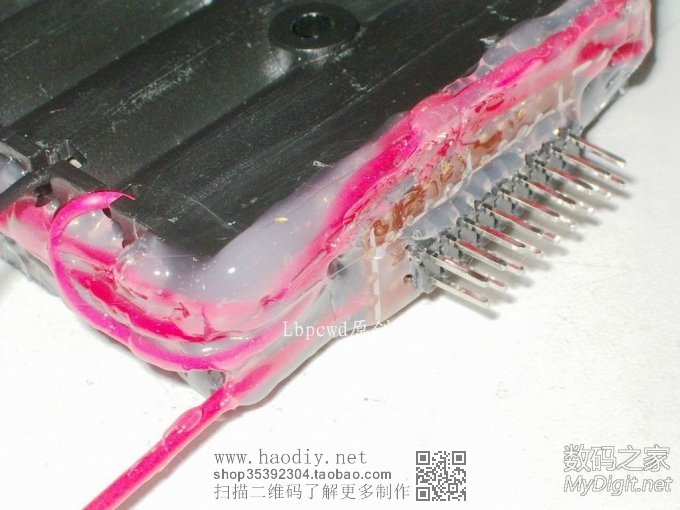

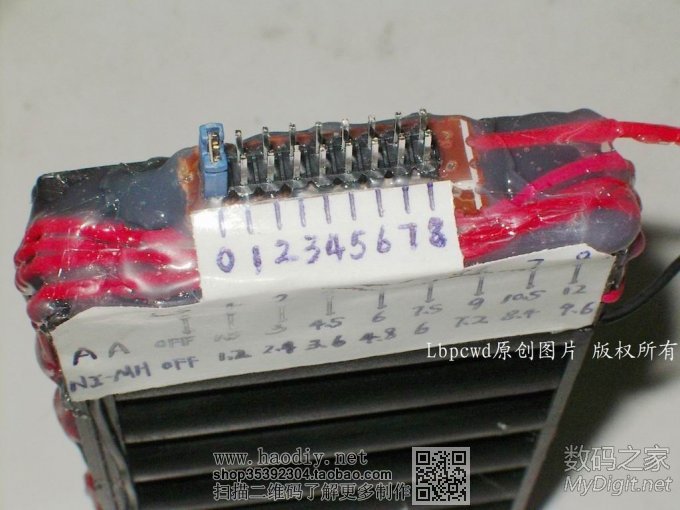

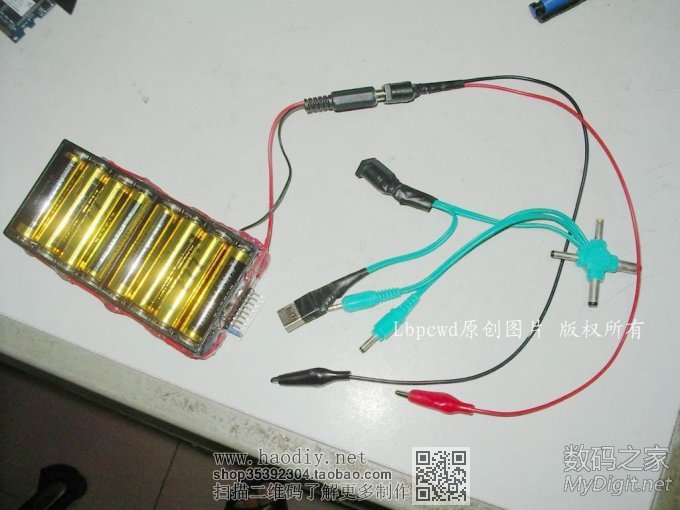

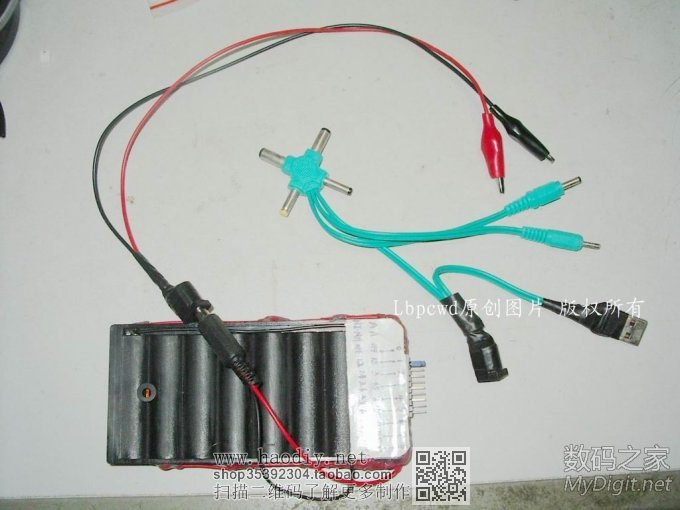

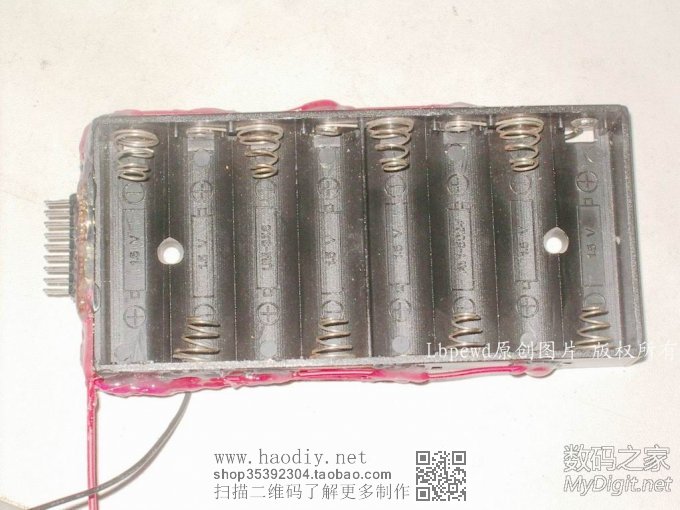

固定好的样子，很牢固  边上的焊点也用热熔胶封一下  顺便也可以固定导线  完成的样子  找来一张废的空白贴纸  手工标注算了  裁剪好贴上  一个跳线帽  插上就OK啦  跳线帽插上1号位1.5V  2号位3V  3号位4.5V  7号位10.5V  最后的8号位就是12V咯  最后焊上3.5的标准插头  反过来看看  配合以前做的万能转换插头就十分完美了，呵呵~~~  全套，以后使用或到旧货街淘宝就方便多了，哈哈哈~~~  (责任编辑：admin) |
