在家闲来无事做个电焊机用，当时想做一台功率大点的，在废品场买了个22KW的。 需要材料：废电动机一台（不小于7.5KW）、漆包线、接线板、接线柱。 1、把电机拆开取出转子，然后去掉电机壳，把定子取出（制作的时候没有拍照片）不过相信都知道定子什么样吧。
2、把铁芯杂物去除，内圈线槽口垫一圈绝缘纸然后用绝缘布在铁芯缠一圈（顺着线槽方向），把整个铁芯包起来（防止划破线圈）。 3、计算线径，以及匝数，以这台为准算出：初级用10-12平方（铝线）绕255匝左右 次级用45-50平方（铝线）绕23匝+30匝。

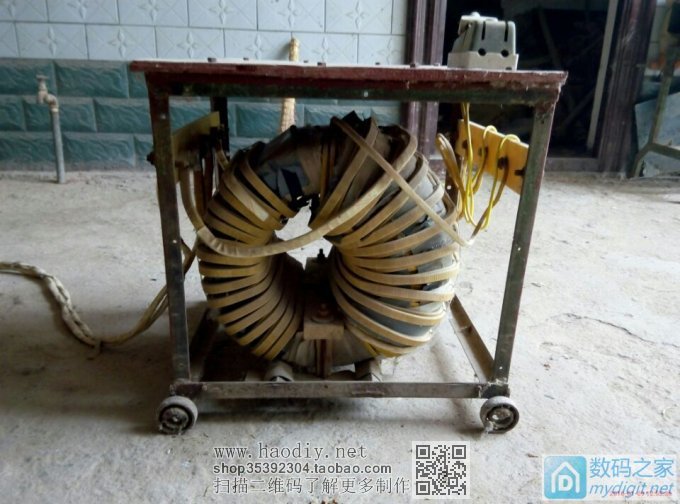

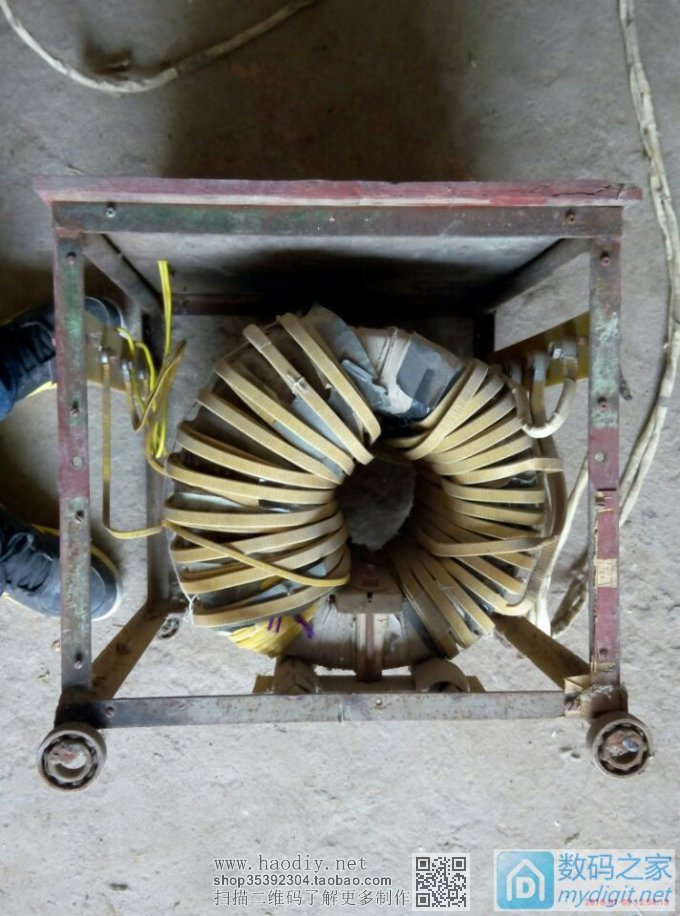

右边里面为初级外边次级电抗，左边为次级。（由于之前电源接触不良造成初级线圈烧毁，未拆次级，重绕初级后造型不太好看了） 4、接线柱：铜螺丝（漆包线店里有，也可用一般螺丝代替但要用未生锈的）。 接线板：绝缘板（不要用木板代替，之前烧毁就是因为用木板电源线未固定紧）
初级有三根线（从左往右）0、220、380，1、2为220v即家用电，1/3为380v即两根火线。 次级有四根线（从左往右）打铁线、弱、中、强，（个人感觉强中弱只是对引弧的长短有关，） 5、主要就是外形的设计了，这个就不重要了，看个人得了。

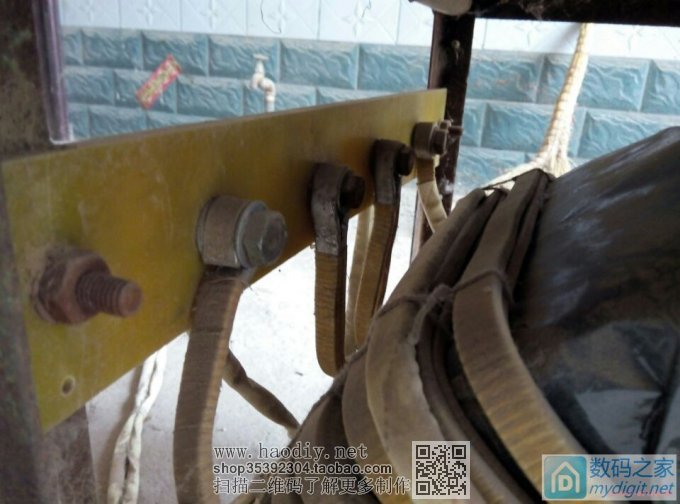

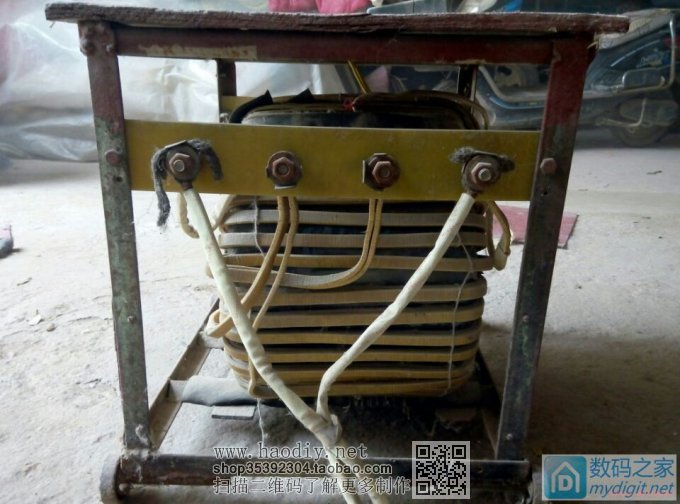

次级线圈接线柱

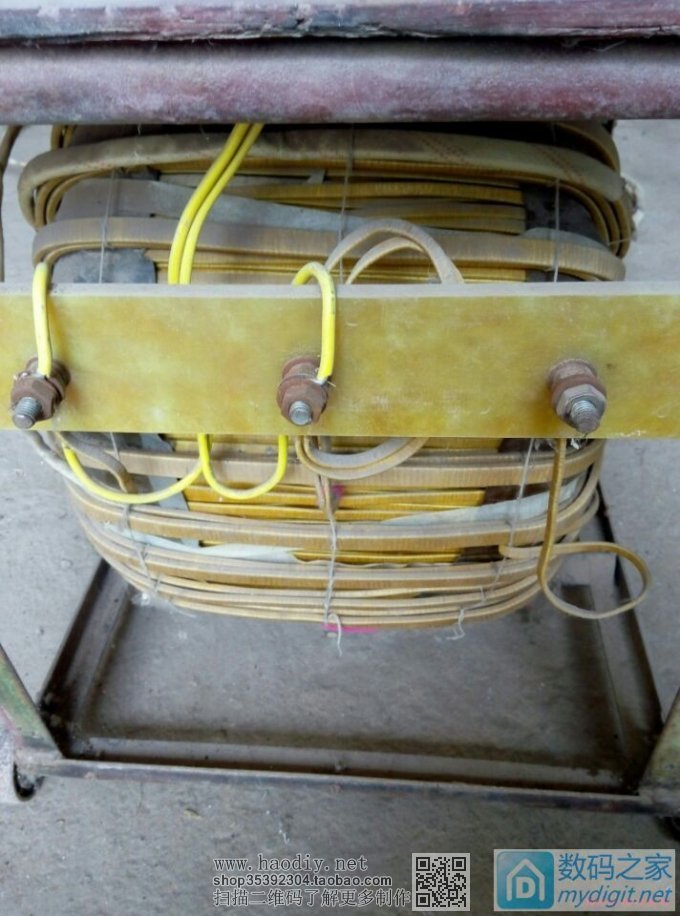

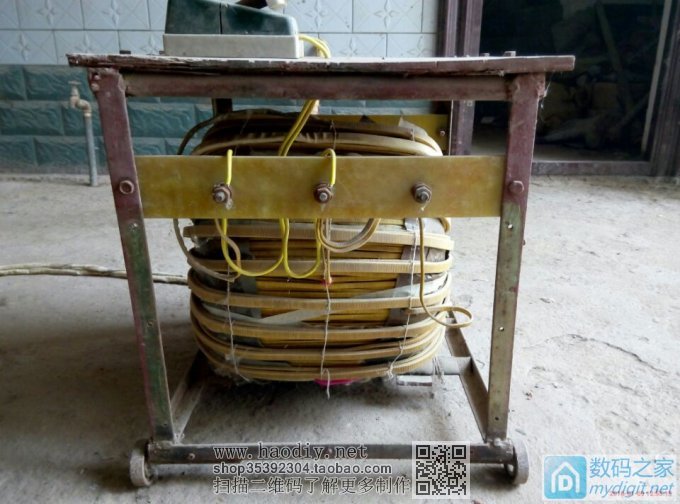

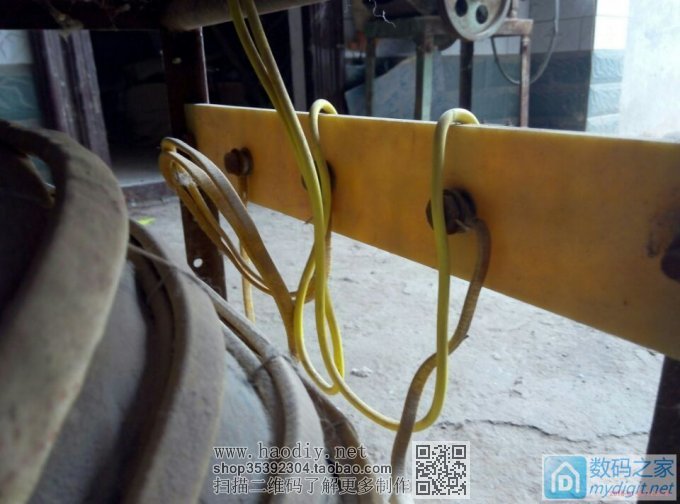

初级线圈接线柱

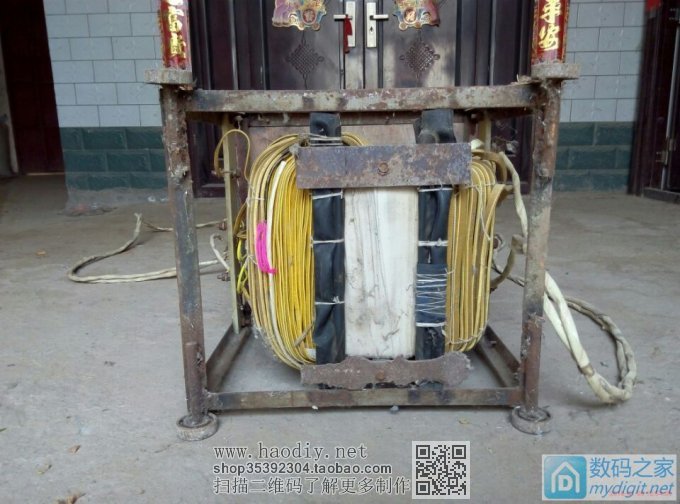

用木板压住铁芯固定在两根角铁上 轮子找不到东西用四个废轴承。

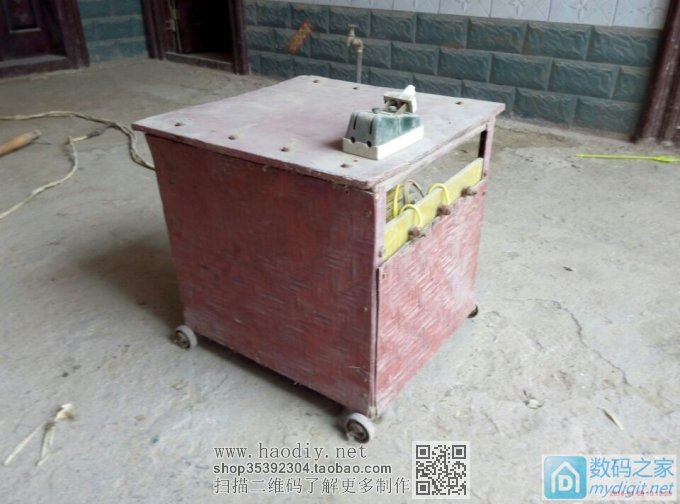

包装后的成品。(责任编辑：admin) |
