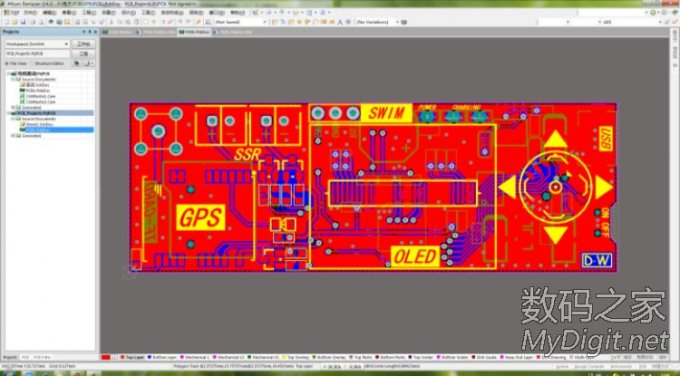

应朋友要求做了个手持的GPS 板子可以输出2路IO 可以控制固态继电器 朋友名曰：用GPS的时间定时控制电饭锅煮饭。。。 熟练的打开AD14 开画

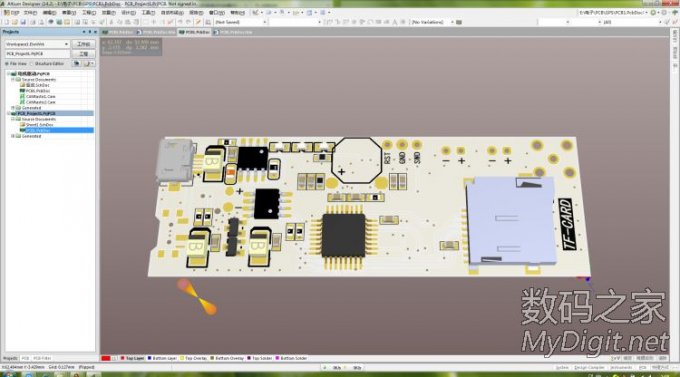

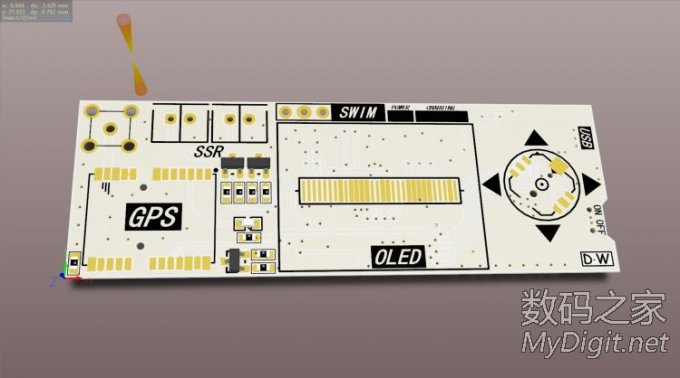

来个3D图

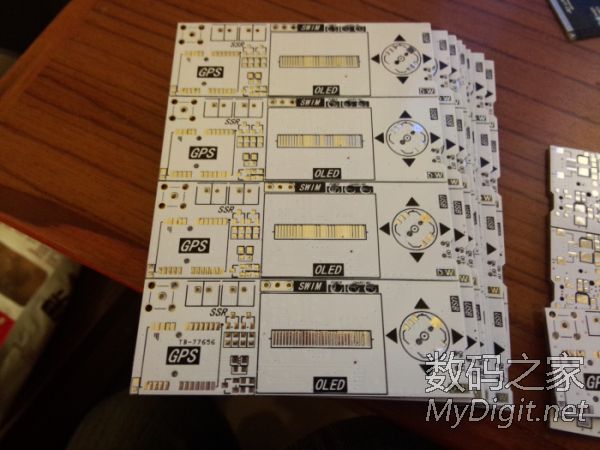

发工厂 5天之后 到货 现在做PCB真心不用太白菜价 这么多才50元 一共10片 每片有4块板子 一共40片

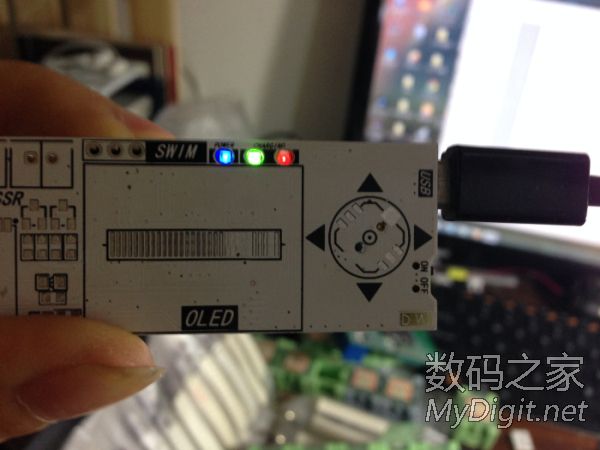

先把锂电池充电芯片焊好 通电效果不错 蓝色LED：开机 绿色LED：充满电 红色LED：充电ing

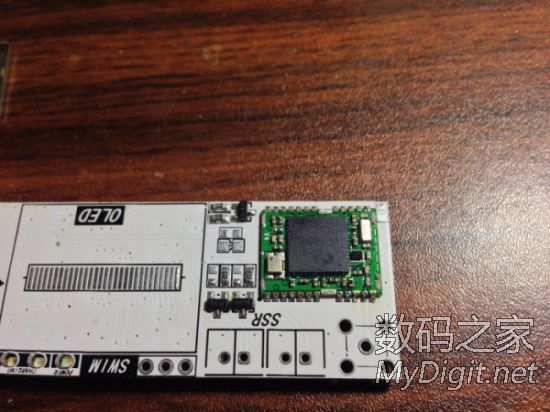

焊GPS模块的时候一不小心把屏蔽罩给弄掉了

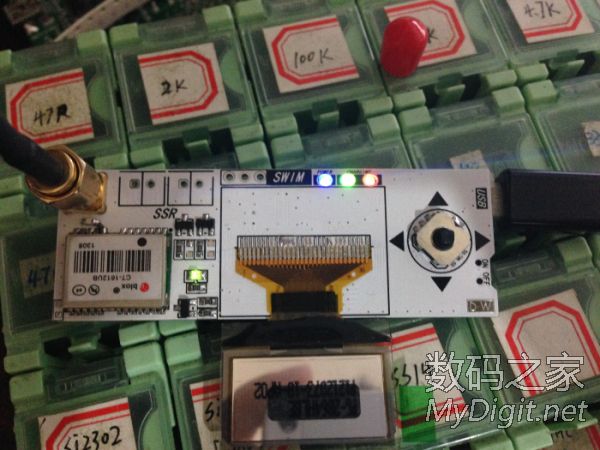

接着上OLED和五向按键

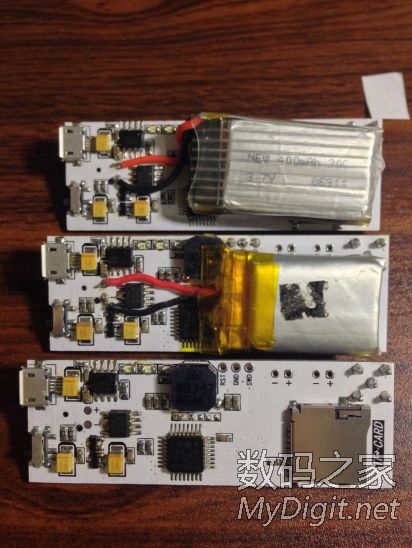

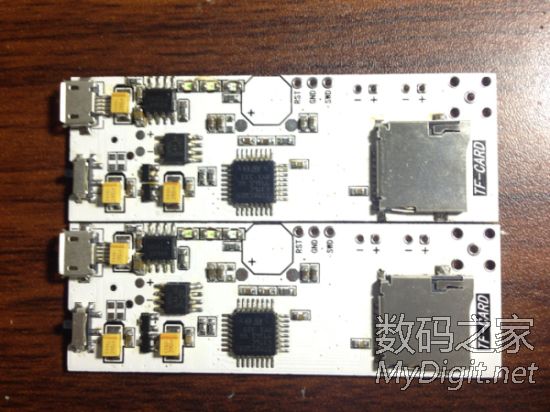

把背面的单片机和温度传感器 还有稳压芯片和TF卡座给焊上 （PS：单片机是STM8 超便宜 1元多一片 比51实在强太多了）

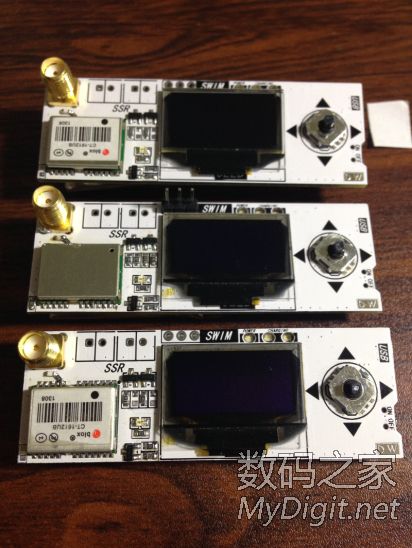

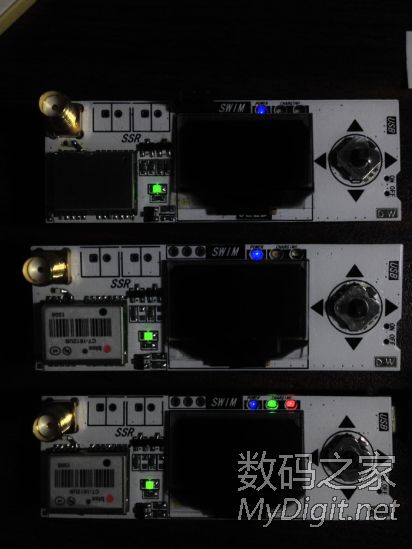

通电调试OK 没问题 没有炸电容 来个全景图

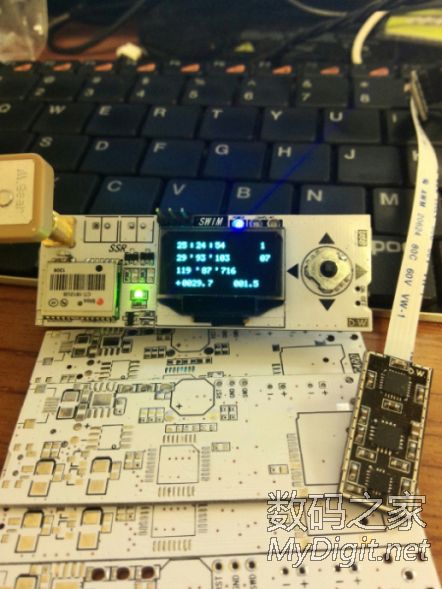

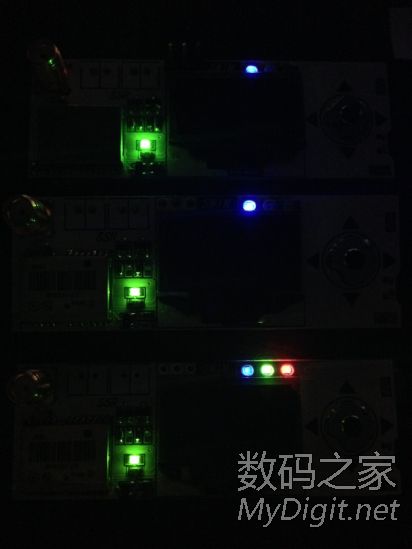

来个晚上拍的

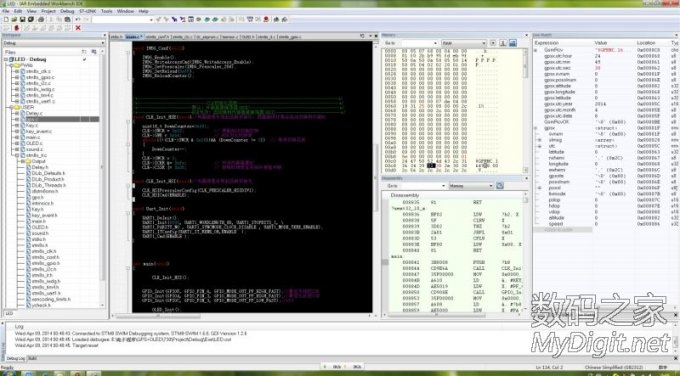

接下来就苦逼的写代码啦

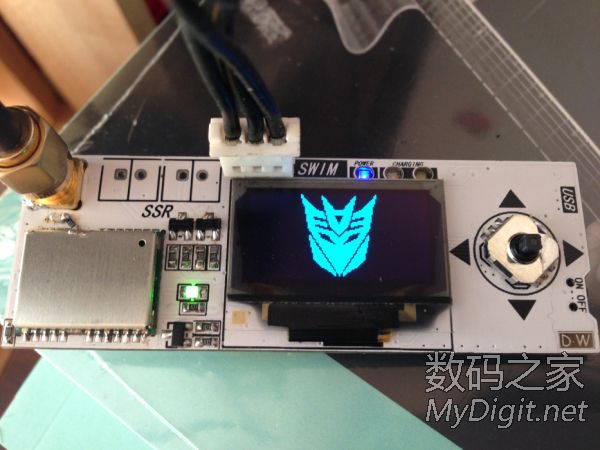

来个狂派的LOGO

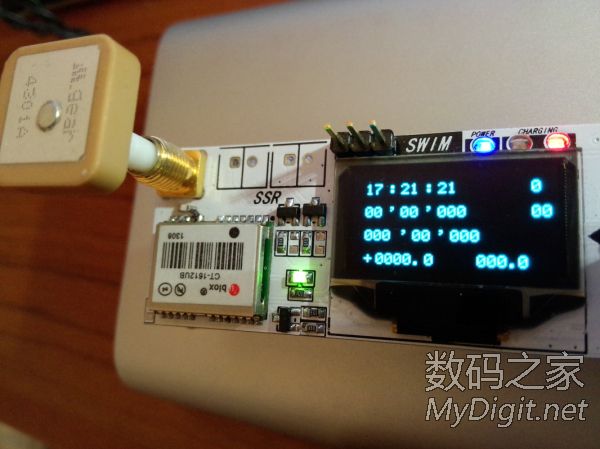

室内 收不到GPS坐标信号 不过可以显示GPS的时间 很神奇 LZ也不知道为神马

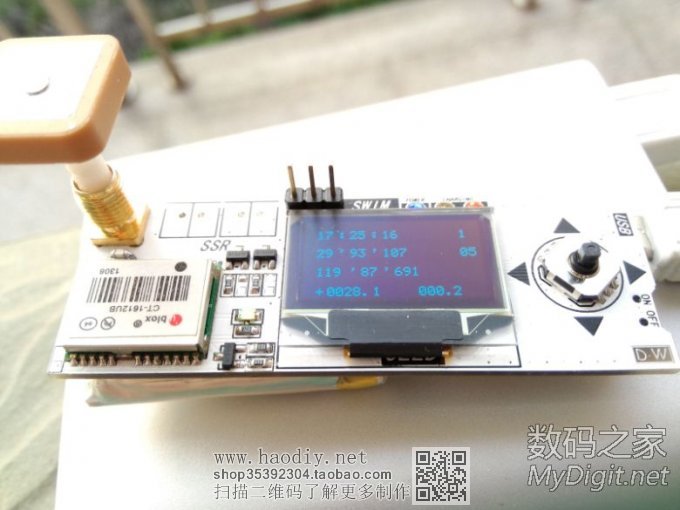

来张户外的 （不怕你们看到经纬度 快来炸我呀 ）
现在就简单的写了几行显示经纬度 卫星数量 速度 海拔的代码 主要没时间搞 让我那朋友自己搞去吧 电饭锅的功能就算了哈 太高调了 有人想要空白的pcb的话 免费送 反正我自己用不了这么多 你出快递费好了 汗 刚才无聊开了下机 竟然发现室内可以搜到7颗卫星 太给力了吧   (责任编辑：admin) |
