『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

时间:2017-07-27 16:53来源:数码之家 作者:snowrose2000 点击:
头一阵去老公朋友的手机店取快递。看见他那插板上插满了各种手机充电器。我就说,弄个多口的多好� � 他说,网上卖的太贵。也不知靠不靠谱。我嘴欠。。。 说,买个洋垃圾的剪线电源,自己做一个靠谱。没想到,他当真了。。。马上就上淘宝让我帮
头一阵去老公朋友的手机店取快递。看见他那插板上插满了各种手机充电器。
我就说,弄个多口的多好啊。 他说,网上卖的太贵。也不知靠不靠谱。
我嘴欠。。。 说,买个洋垃圾的剪线电源,自己做一个靠谱。
没想到,他当真了。。。马上就上淘宝让我帮着找电源。。。。
好吧。。。电源到了。一下买了两个。。。两个啊 !!!要我给他做两个。

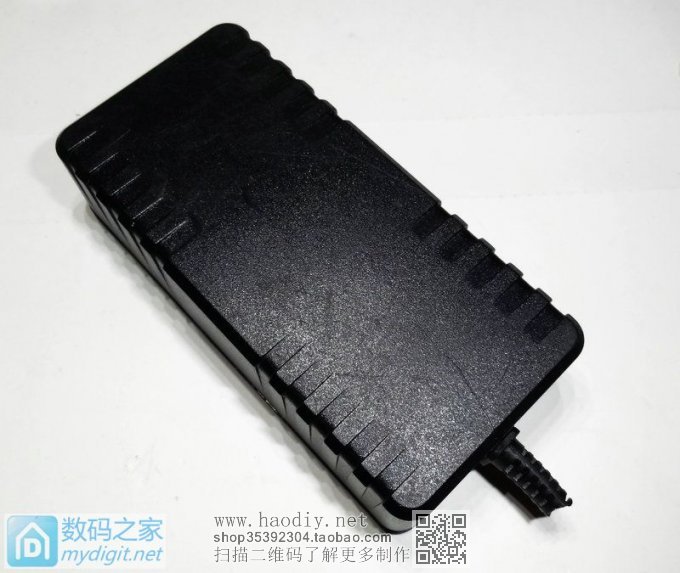

拆了看看。。。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

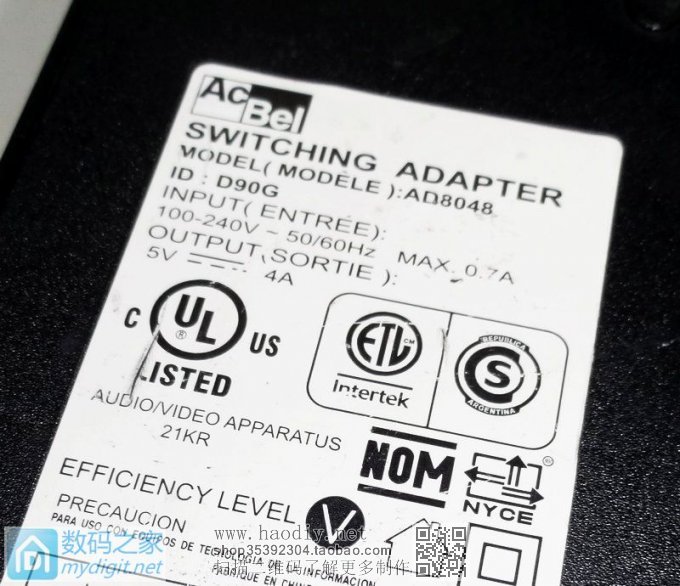

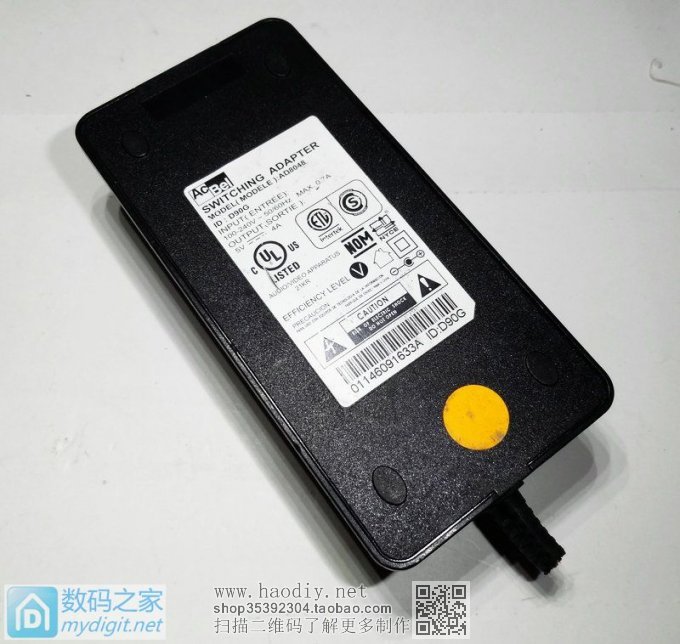

5V4A的。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

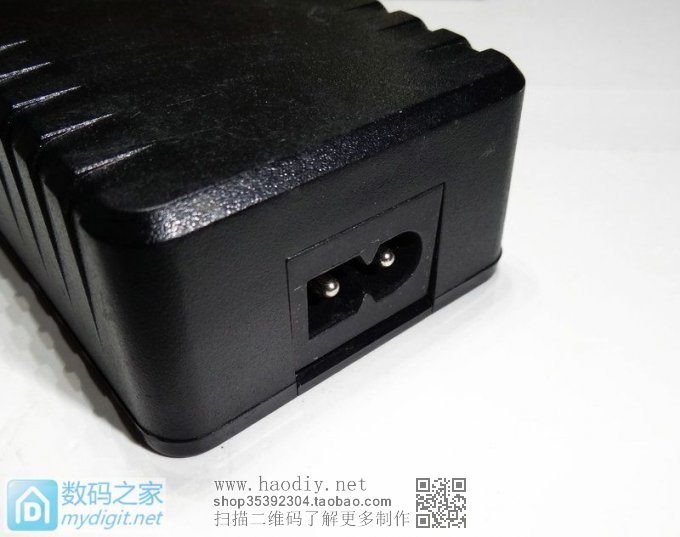

输入8子线。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

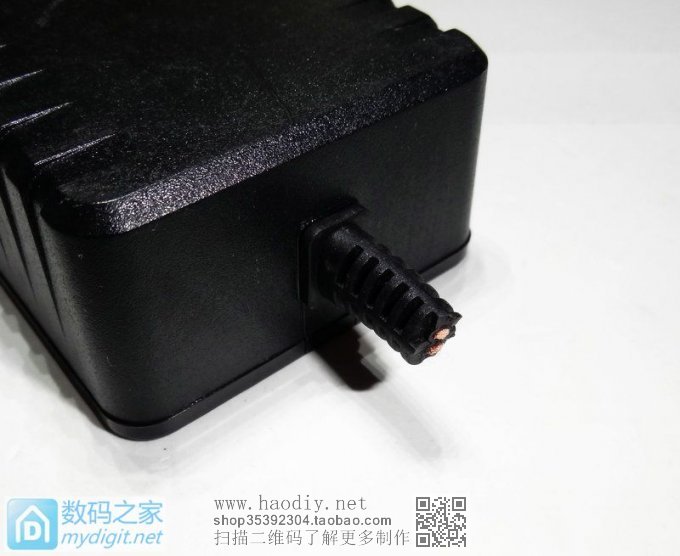

输出剪线。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

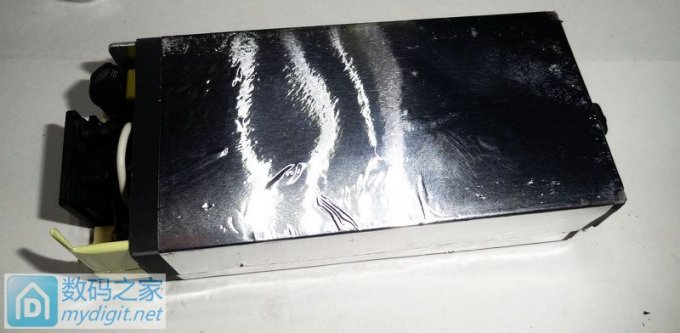

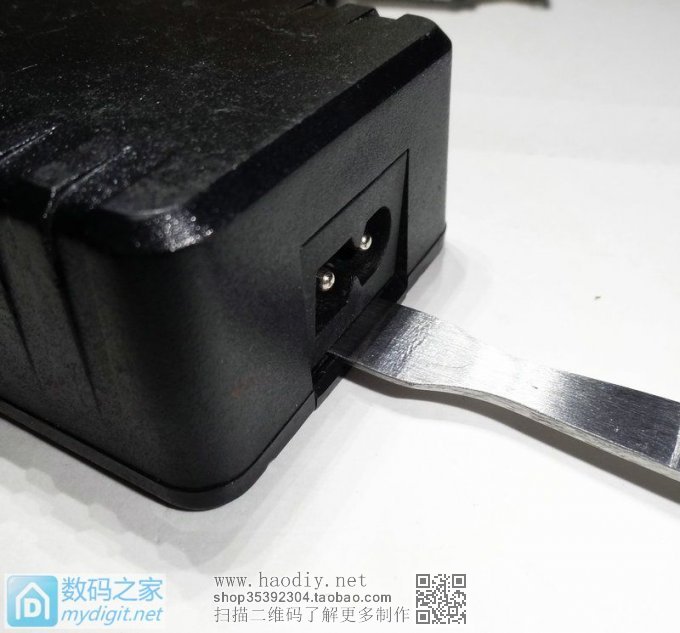

开拆。。。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

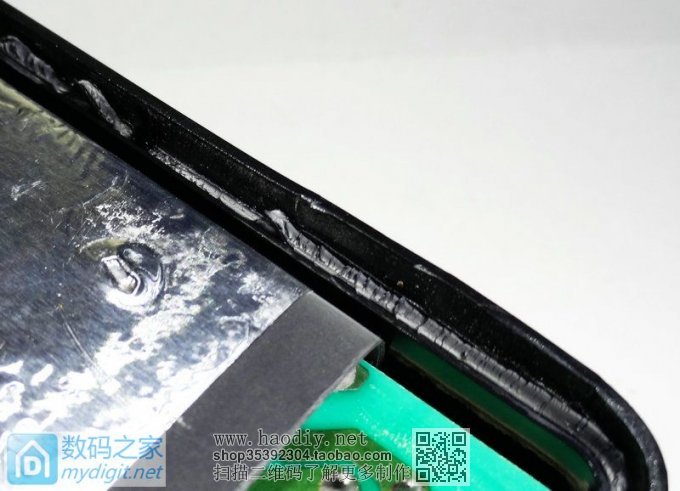

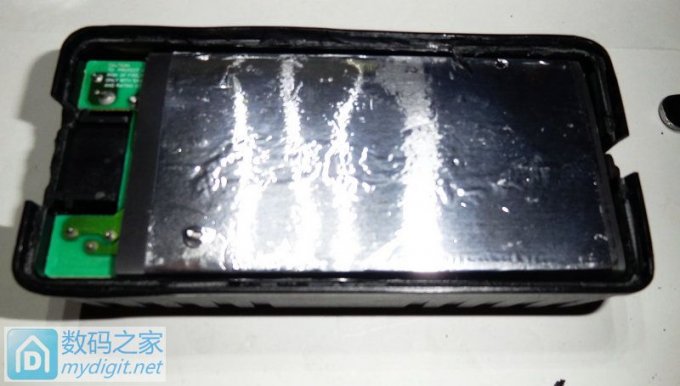

超声焊,焊的满满的。。。各种难拆。。。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

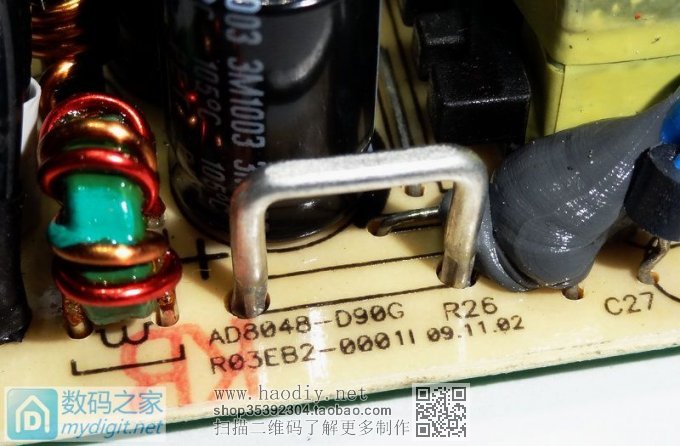

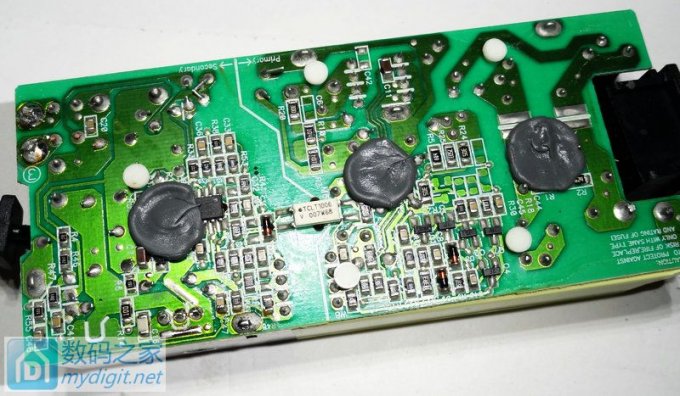

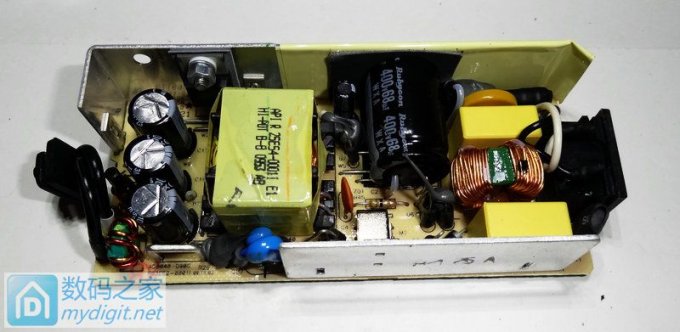

做工不错哦。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

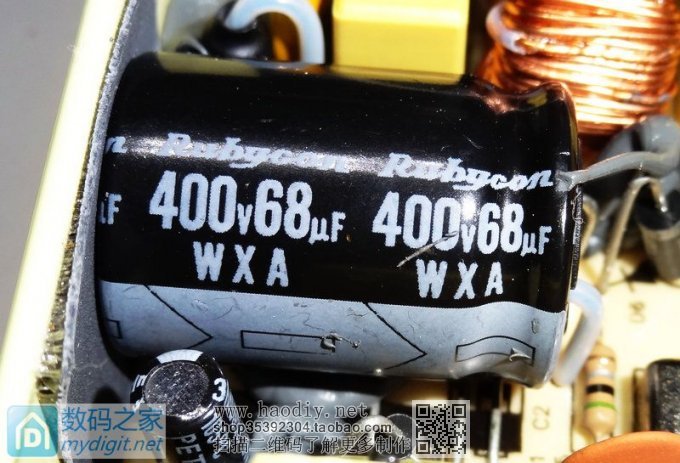

大电容
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

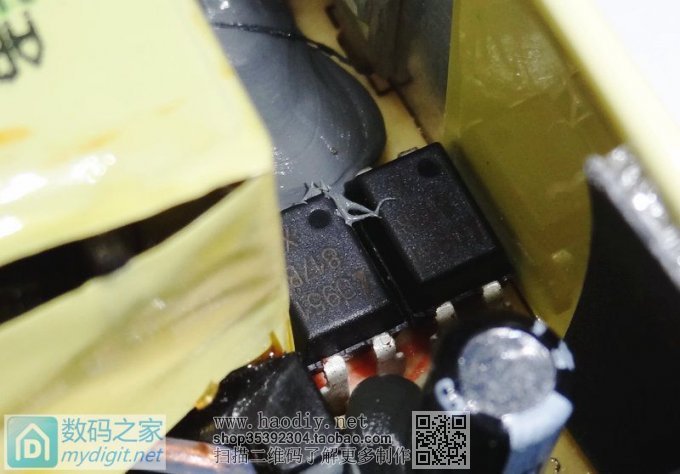

双光耦
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

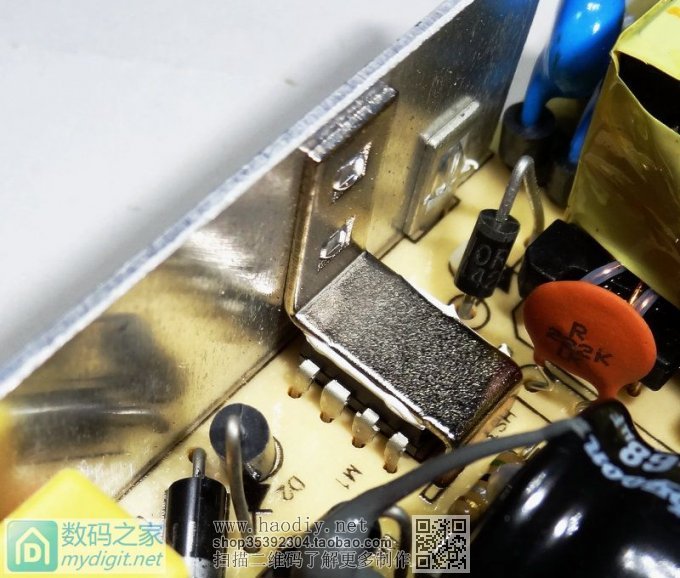

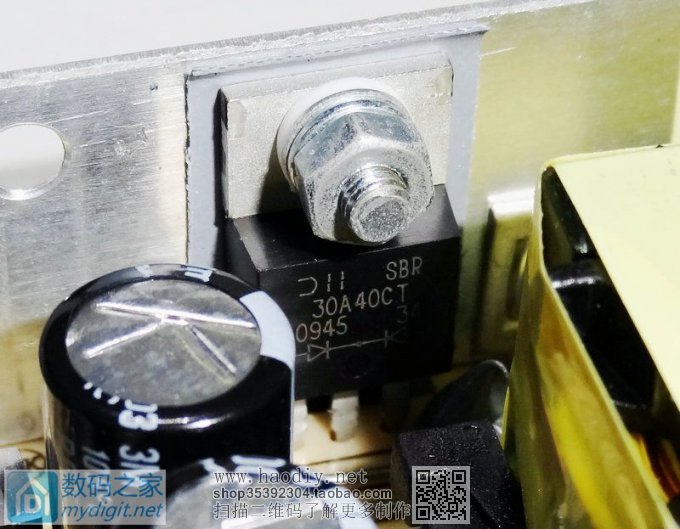

30A双肖特基。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

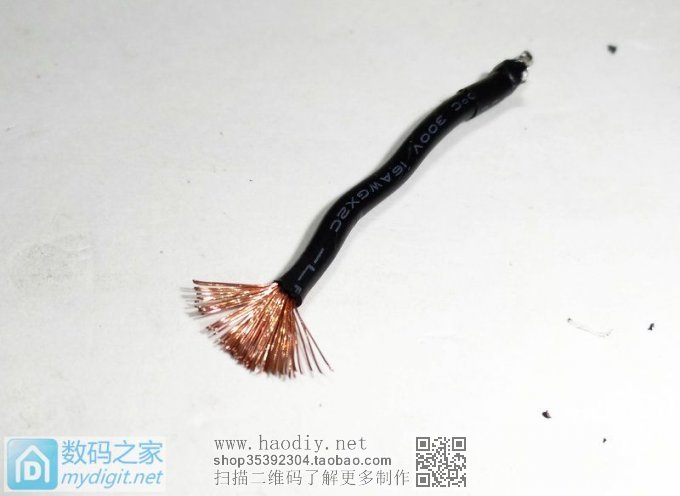

输出线够粗的。可惜太短了。。。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

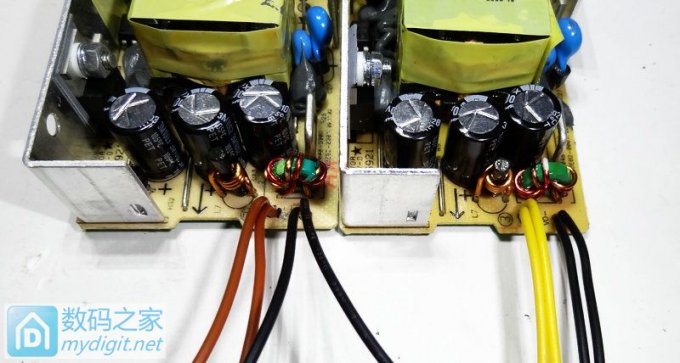

两个电源全部拆开,重新焊输出线。
本来想把USB口装在壳里,结果发现壳里低压侧装不下。。。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



只能外置USB了。。。这费事。。。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

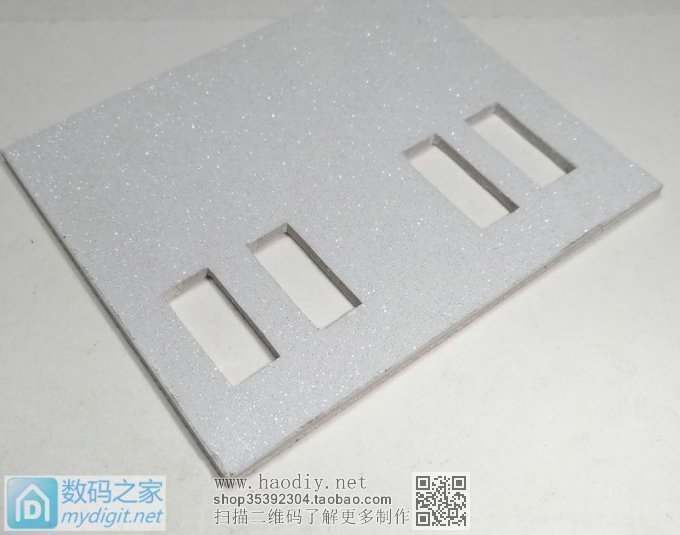

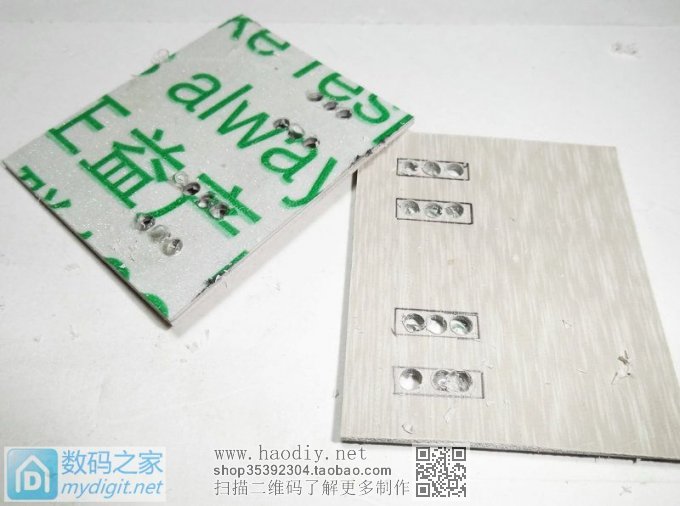

小刀一点一点扣出来的。。。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



弄了一桌子。讨厌死了。。。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

临时固定USB。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

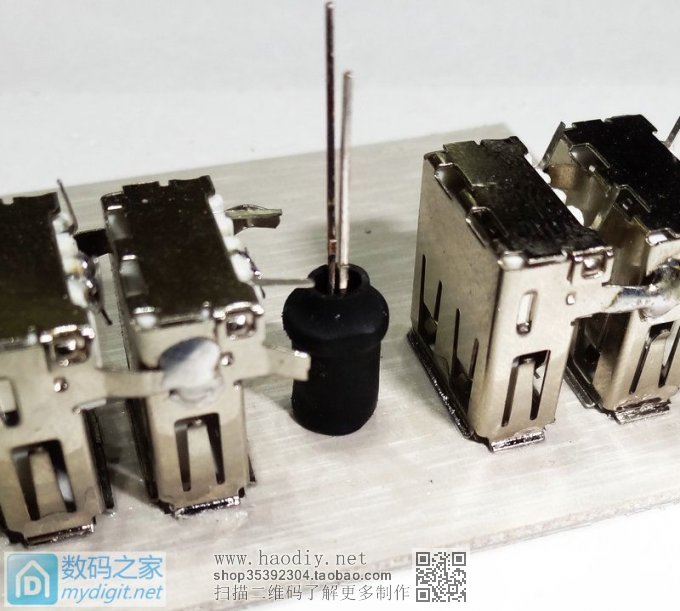

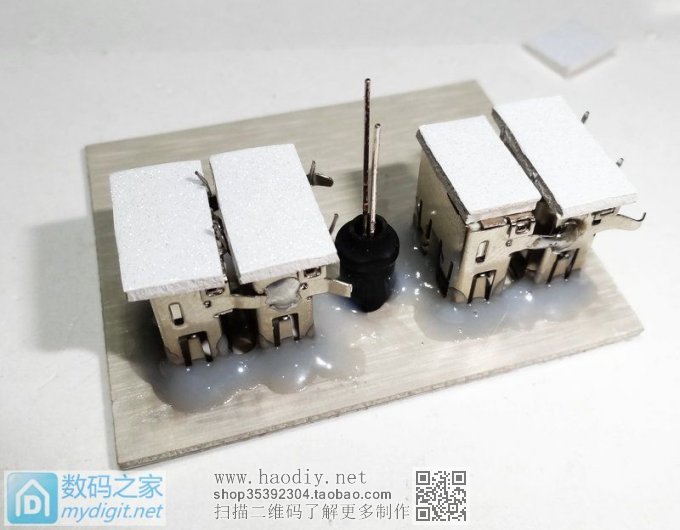

中间装了个LED做指示灯。LED外套了个黑色的热缩管。防止USB口透光。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



USB座D+ D-短接。正负极露出来。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

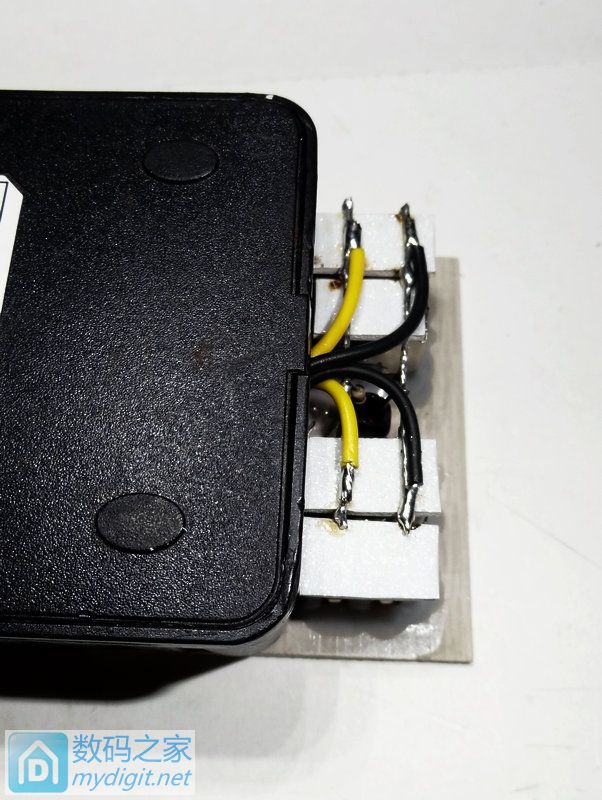

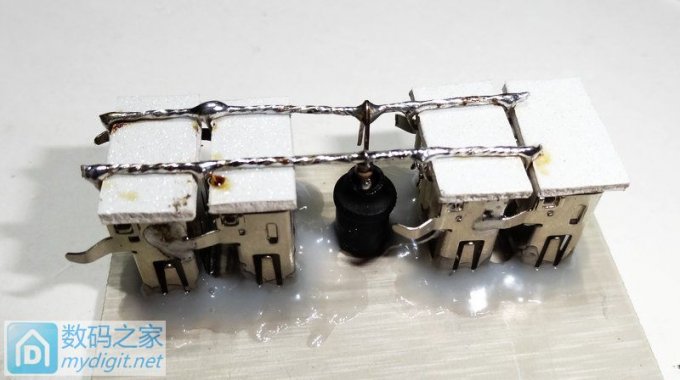

连接所有USB。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

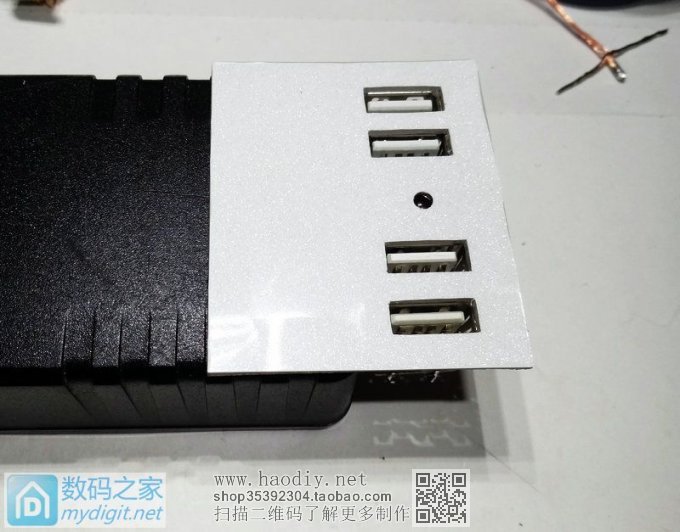

只能在外壳上在再接出来一块了。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



各种粘,各种拼。。。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

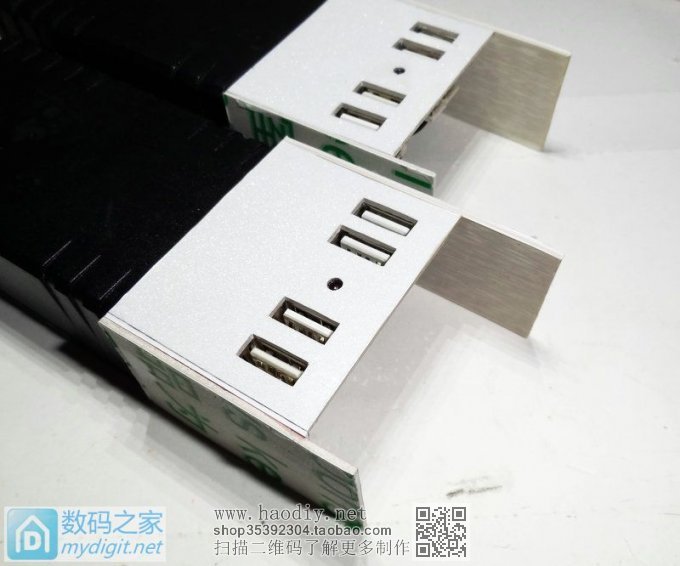

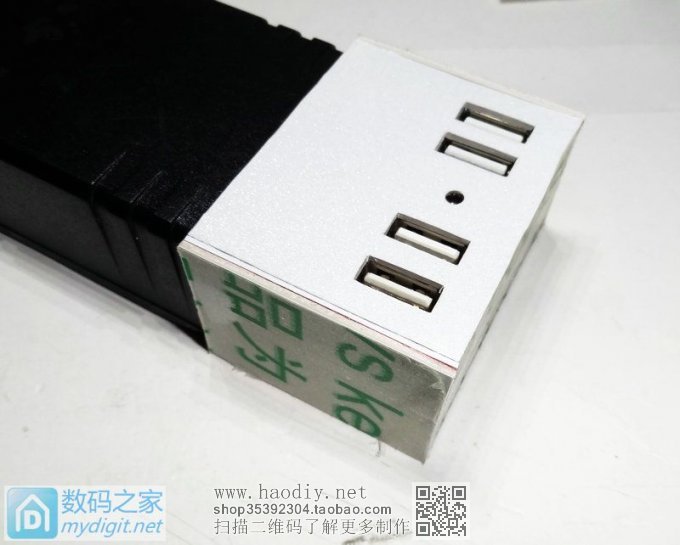

大致成型了。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



打磨边角。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

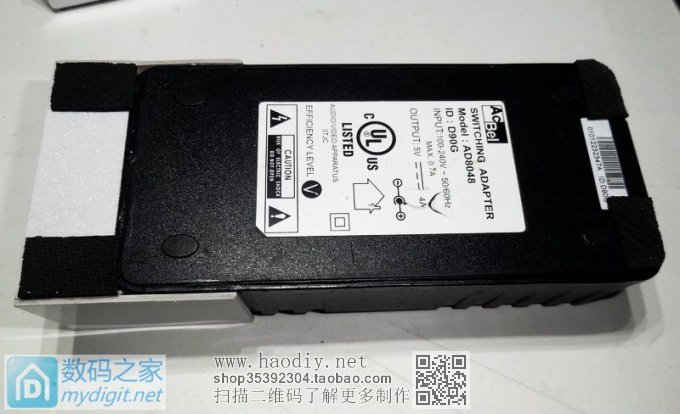

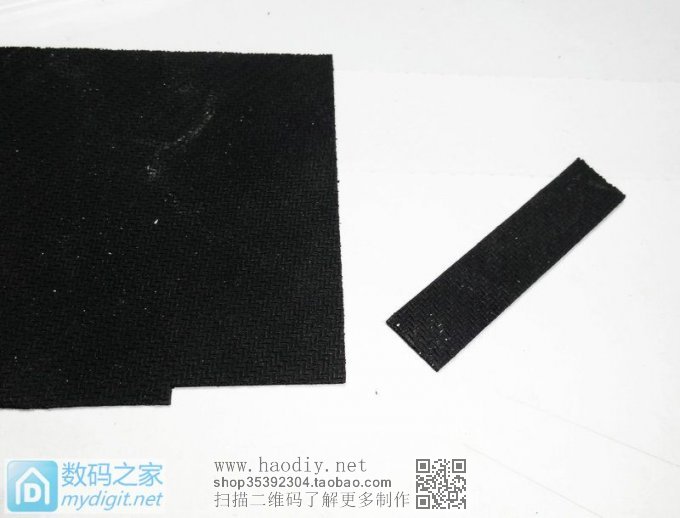

垃圾鼠标垫做防滑脚。
『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。



『MM DIY』又是嘴欠揽得活。DIY 5V4A多口充电器。

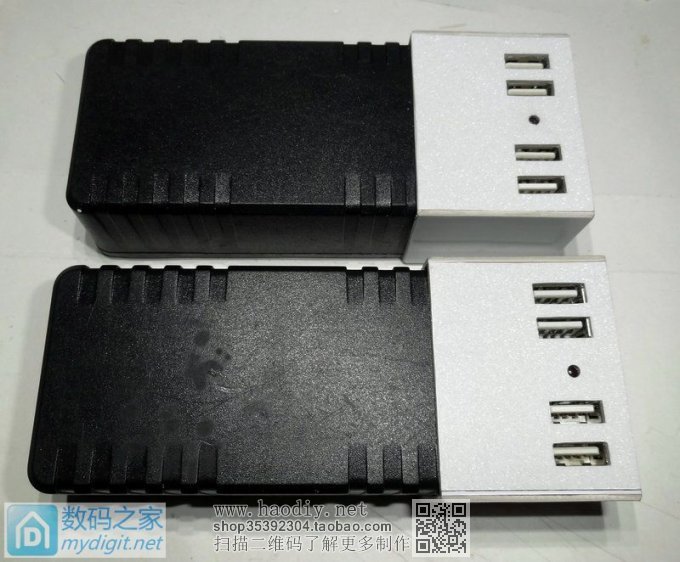

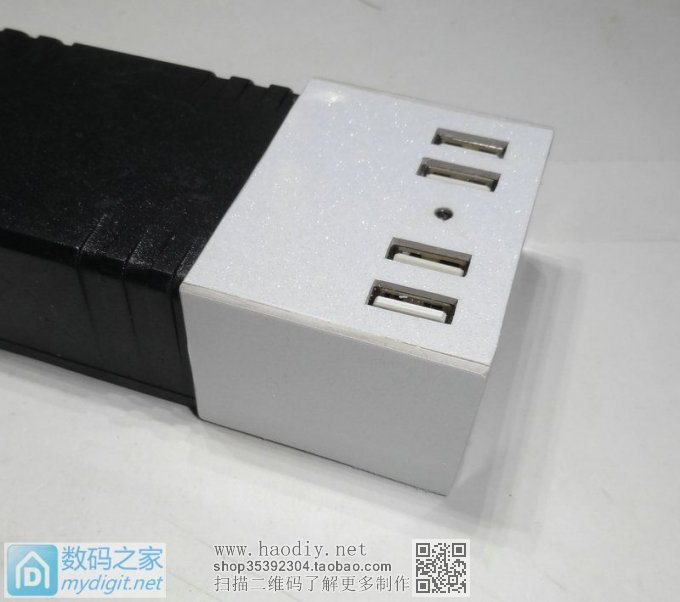

总算做好了。。。折腾了两天。。。哎。。。嘴欠啊。。。
