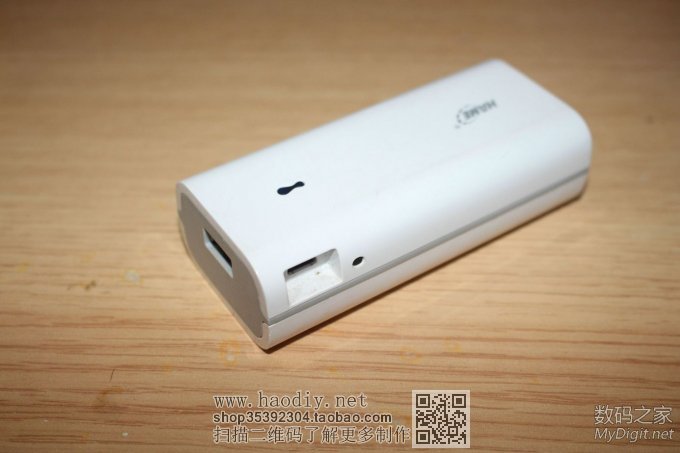

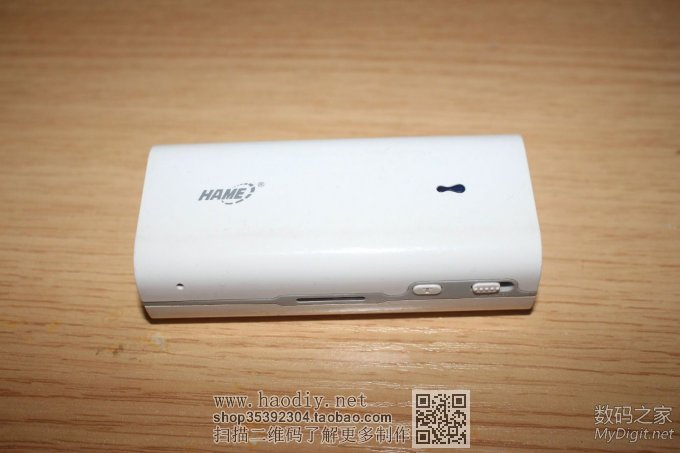

弄到一个“半尸”华美R1便携路由器，支持移动电源和外挂3G功能 故障是MicroUSB充电口掉了 拆机编

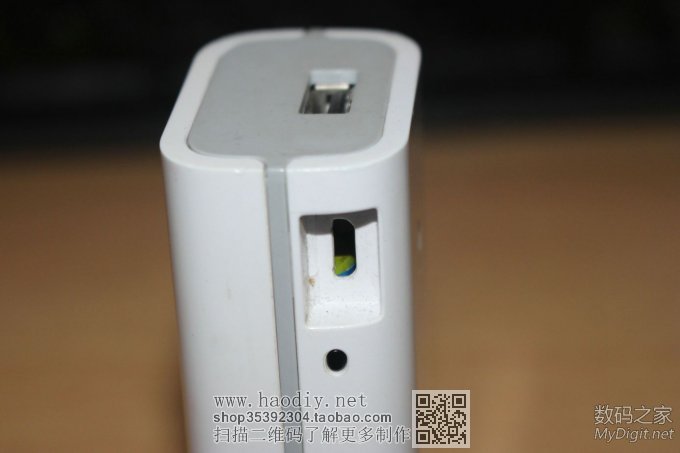

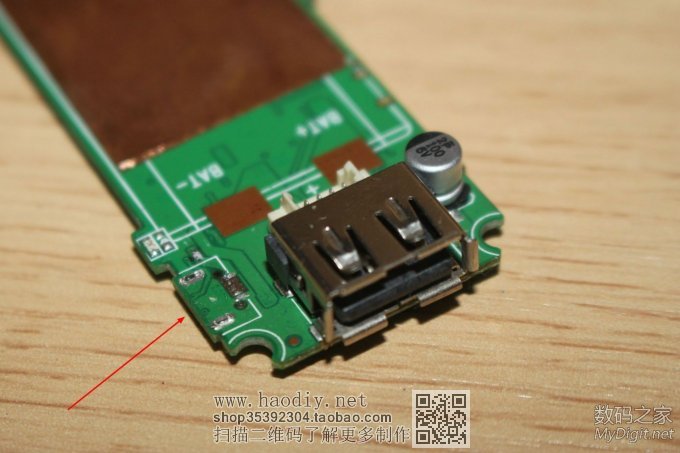

掉了了充电口已经不在了

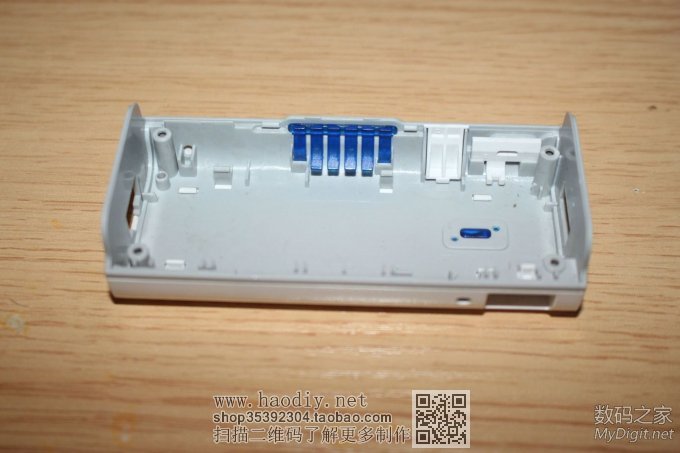

拆开

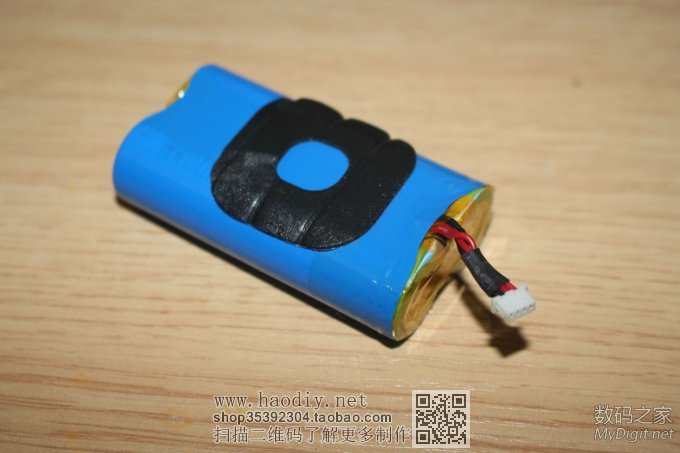

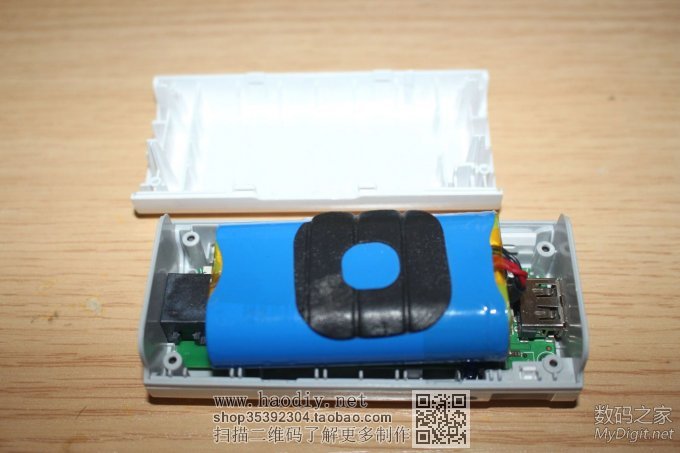

使用两节18650电芯并联
拆下电池
拆下主板

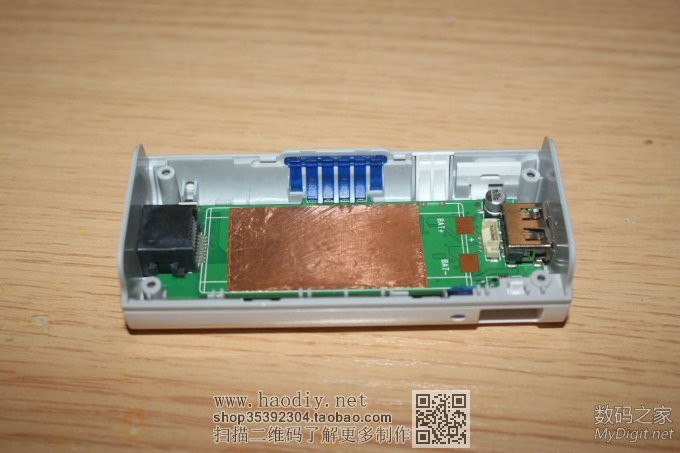

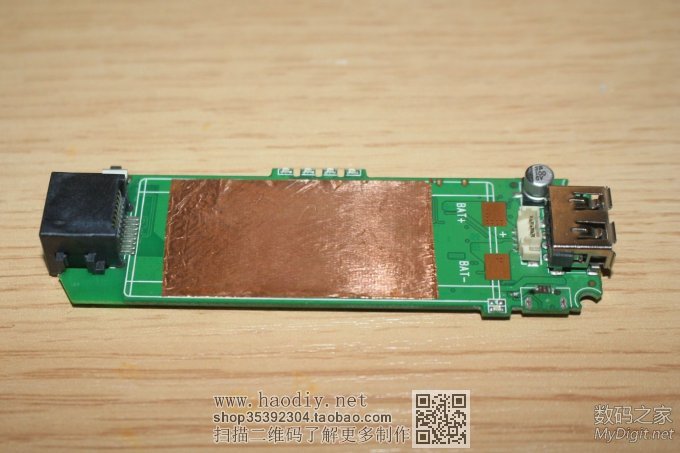

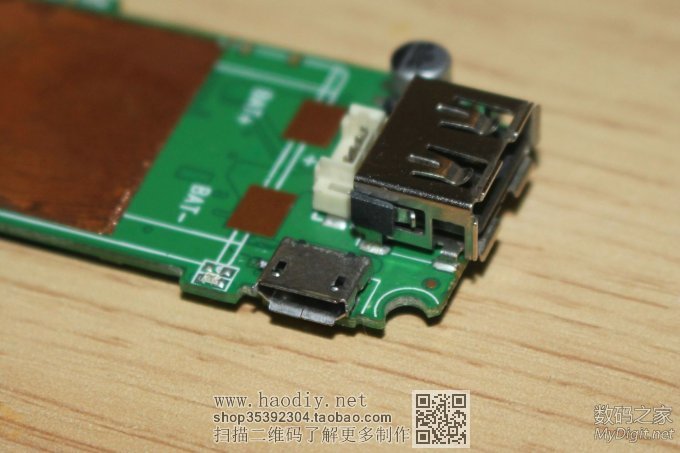

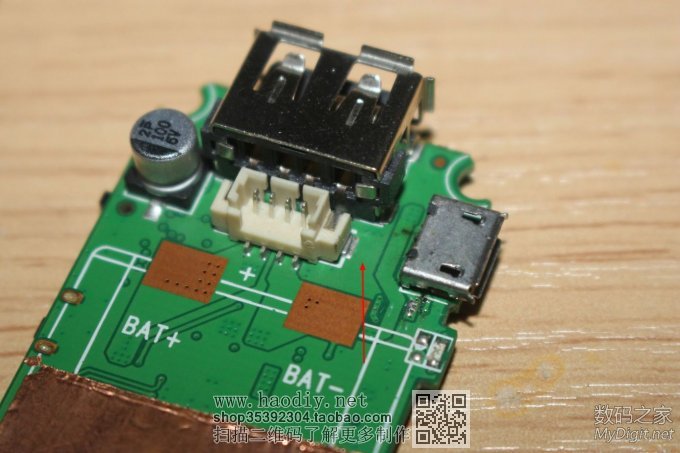

主板上一块铜皮

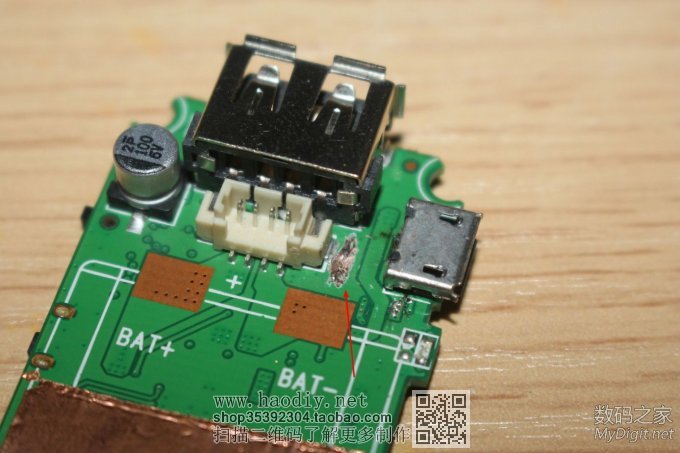

这里就是丢失的充电口
主板另一面

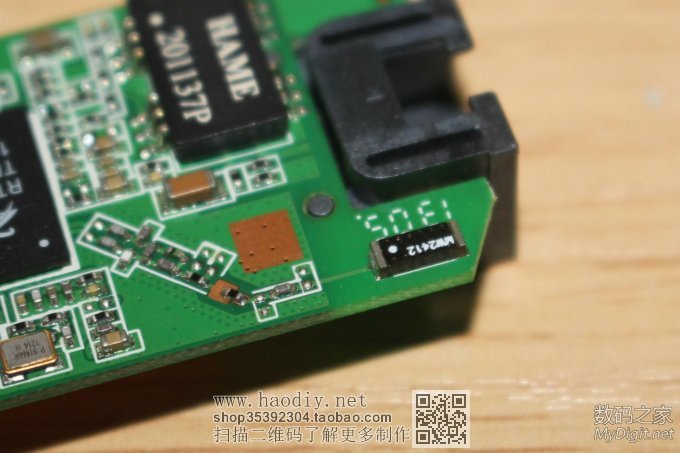

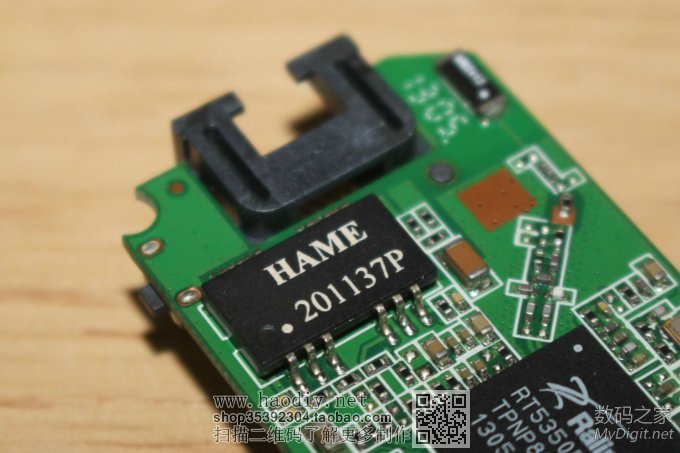

超薄的网络电感
天线也很迷你，但是感觉比印刷在PCB上的要好

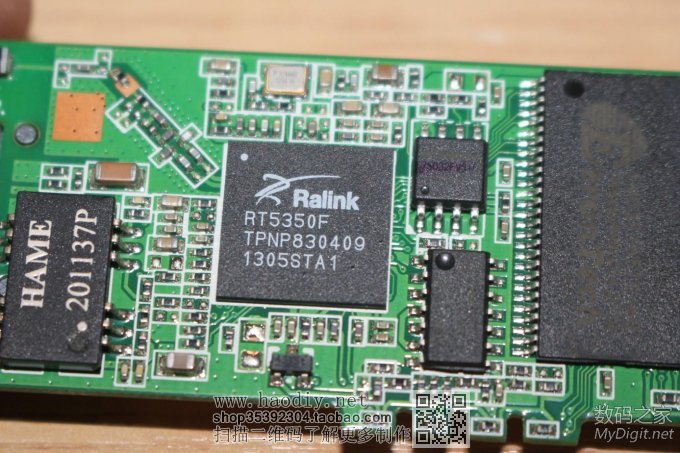

RT5350F主控

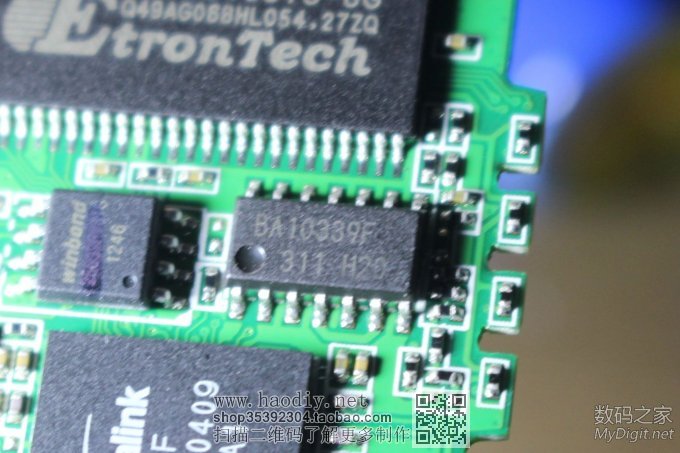

电量指示灯控制IC

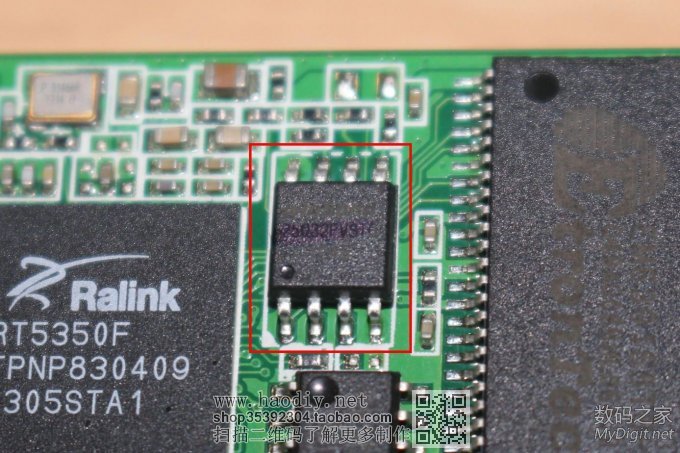

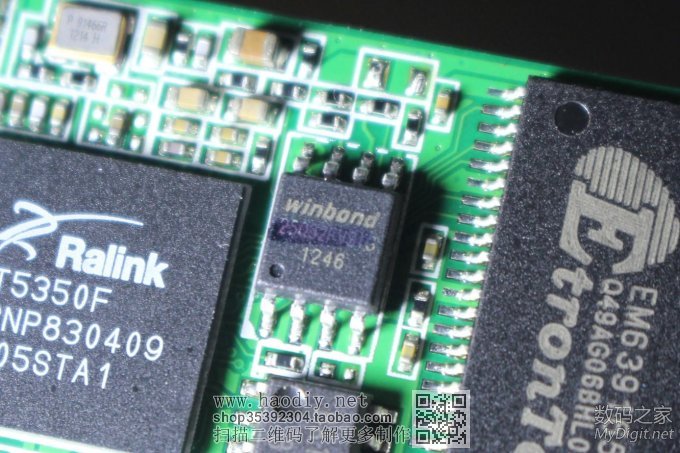

固件储存器，华邦W25Q32，容量4M

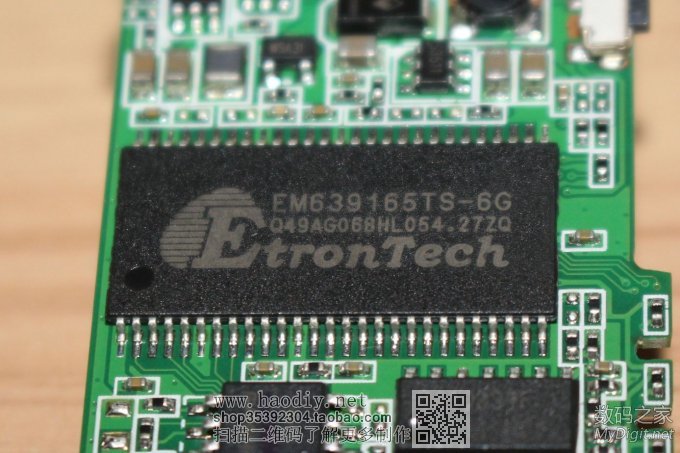

16M SD RAM程序运行内存

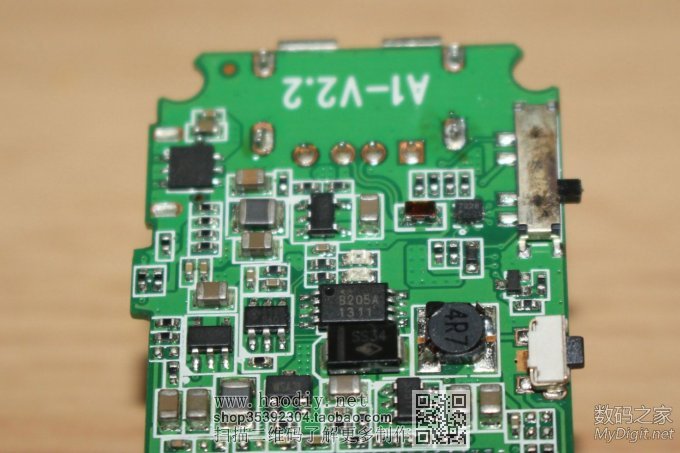

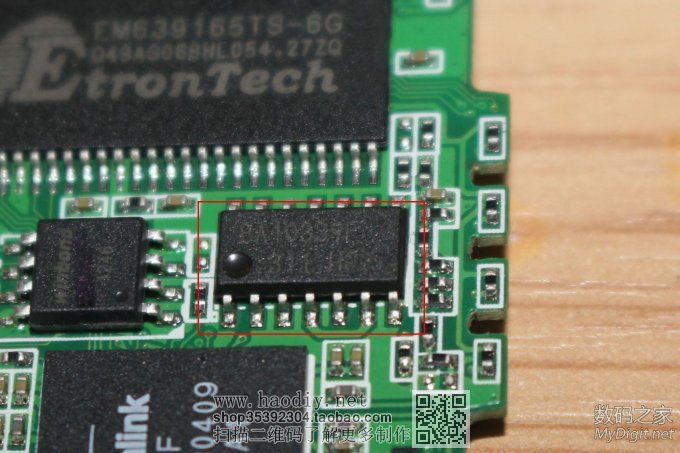

移动电源部分电路，感觉电池保护电路也在这里

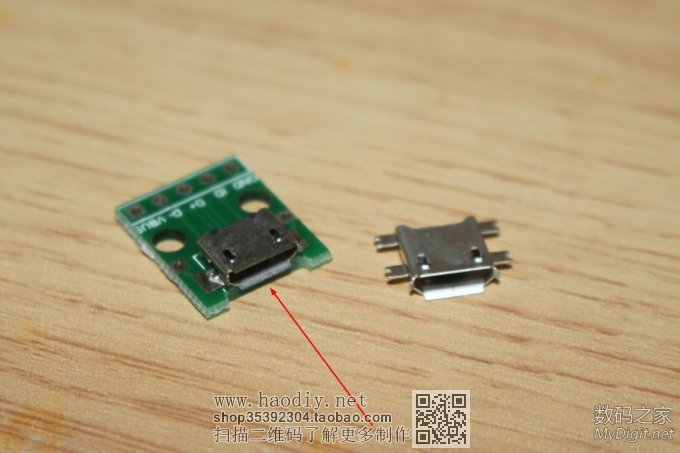

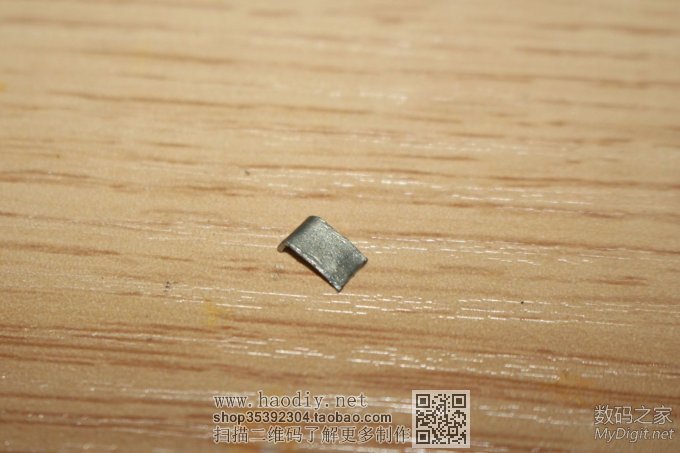

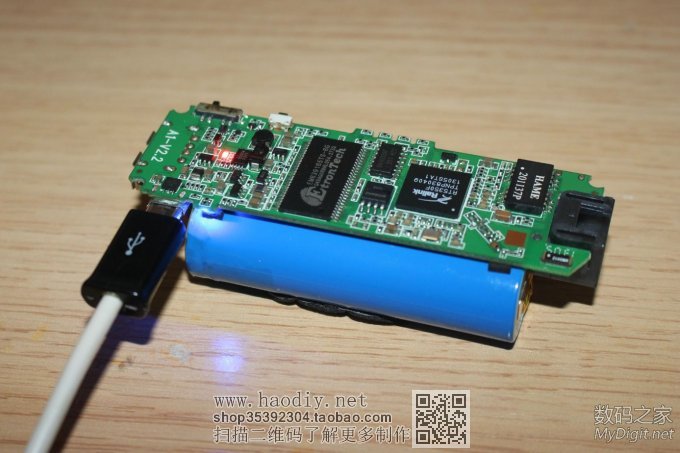

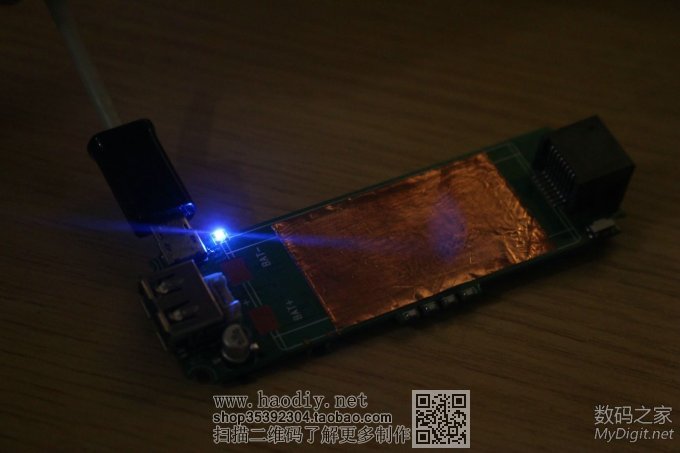

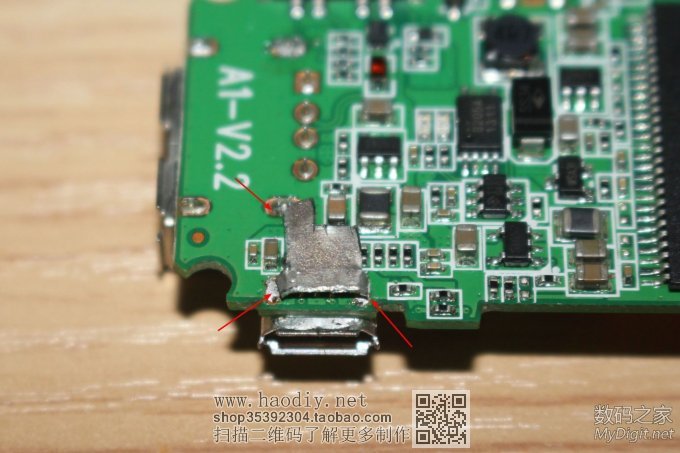

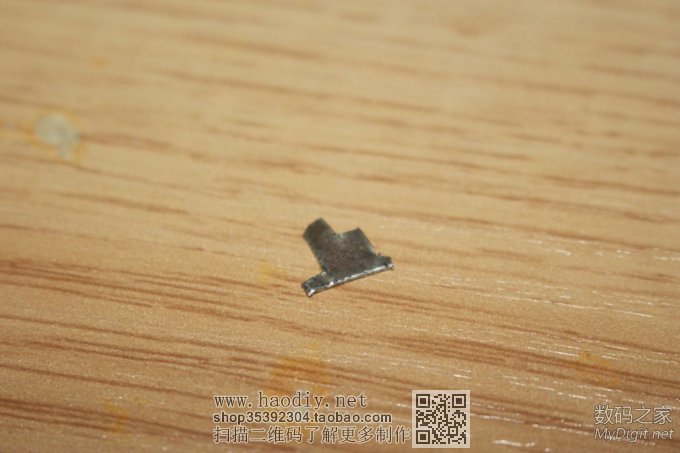

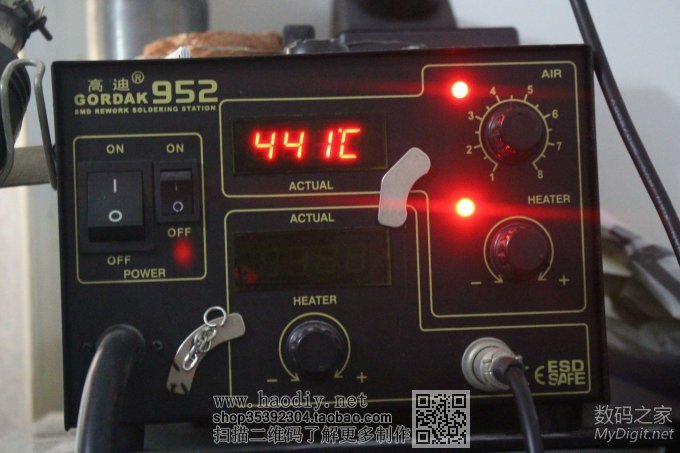

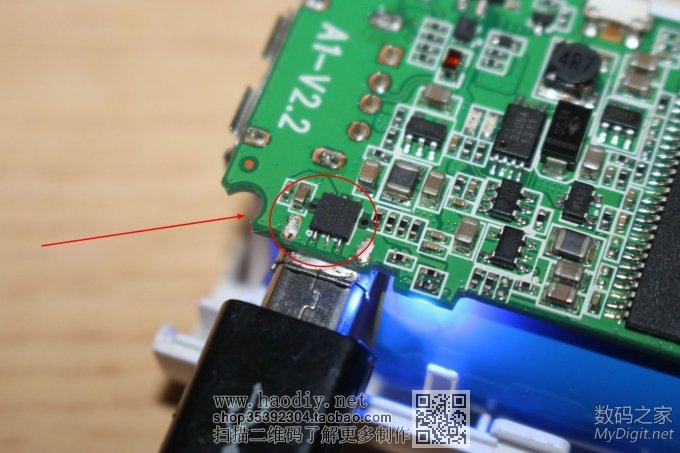

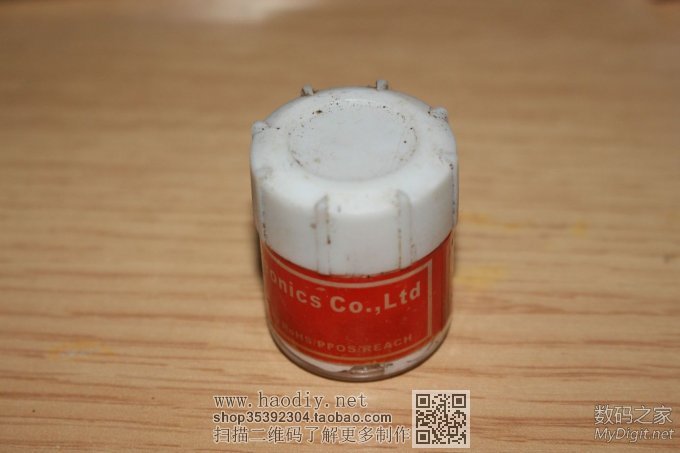

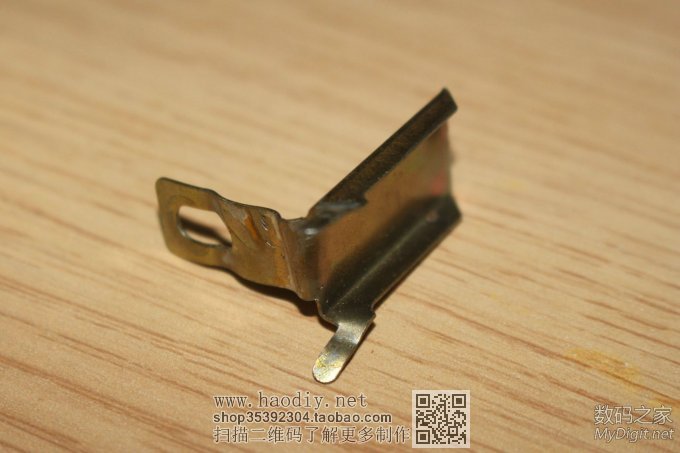

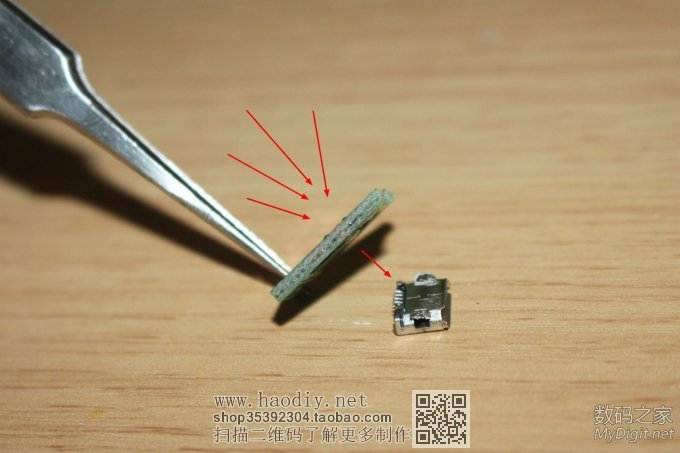

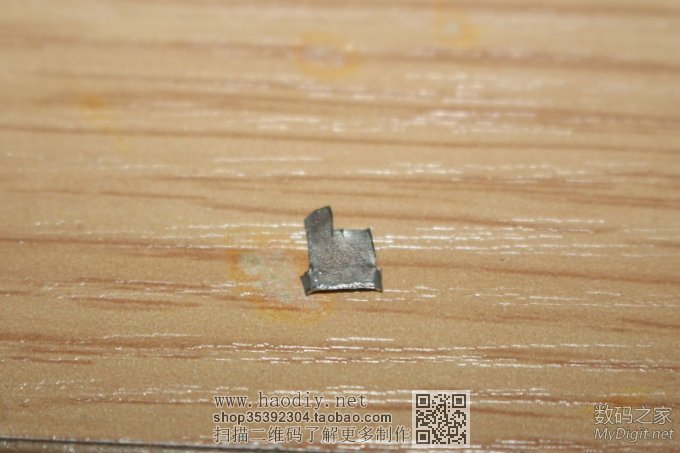

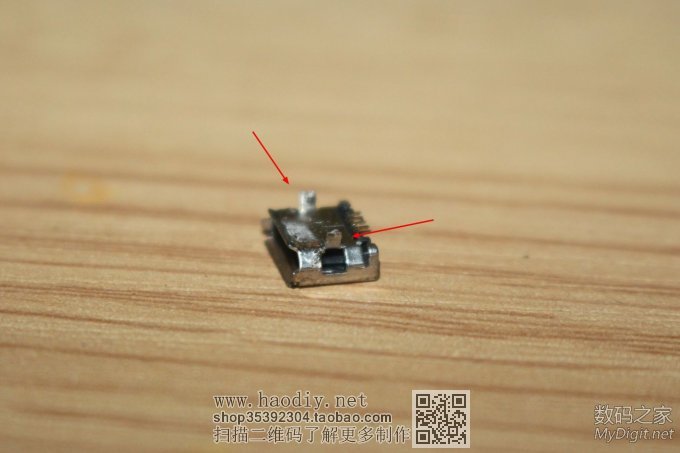

别走开，楼下更精彩................. 手上有些许MicroUSB插座，左边的刚好就是丢失的那种 不过得把电路板拆掉  这么小巧而且焊点不少，用电烙铁是拆不掉的了，至上上热风枪  热风枪不能正面吹，不然插座没吹下来 里面的塑料已经融化掉了 用镊子夹着，从PCB后面吹，到一定温度后抖一下就掉下来了  完好无损的拆下了  由于路由器的焊盘是设计成直插焊接的，所以要把插座两个大焊点弯曲 一边插到路由器的PCB上进行焊接  这时候，充电口就顺利修复了   充电测试正常   为了避免再次掉充电口（估计原来是用力过猛导致损坏的），找来铁块进行加固处理  从铁块上裁剪下适当的小块  电路板找个接地的大面积空位  刮开油漆  焊接铁块  虽然难看点，但是实用更重要  充电口修复完成了 充电的时候发现这颗IC很烫（手指摸着都难受），怕长时间这样会烧掉  同样裁剪适当大小的铁块  芯片周围有小电容比较高，所以铁块要修整一下 弯曲三个焊点  要把铁块焊接到这三个点上，都是USB口的焊点，也适合导热  对一下位置  找来导热硅脂  适当涂抹一点硅脂到芯片上 (责任编辑：admin) |
