【参赛】光驱改装小型雕刻机

时间:2017-08-07 15:37来源:www.crystalradio.cn 作者:503323661 点击:
【参赛】光驱改装小型雕刻机 ,矿石收音机论坛
从小不学好,长大修电脑!!!【参赛】光驱改装小型雕刻机
从开始工作到现在,弄了一堆电脑垃圾,前几天在网上看到光驱改造的雕刻机看着不错自己也弄了一个!还没完成,所以没完成图,有些地方写的不是很详细,第一次参赛,请前辈们谅解!【参赛】光驱改装小型雕刻机
准备一个DVD光驱和DVD-R刻录机

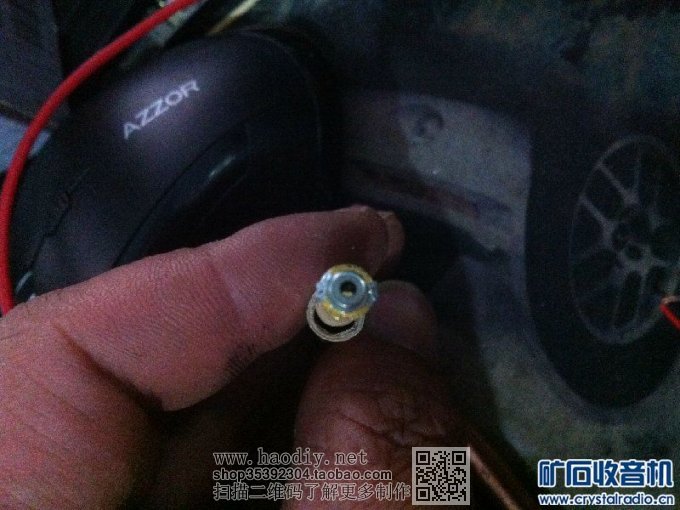

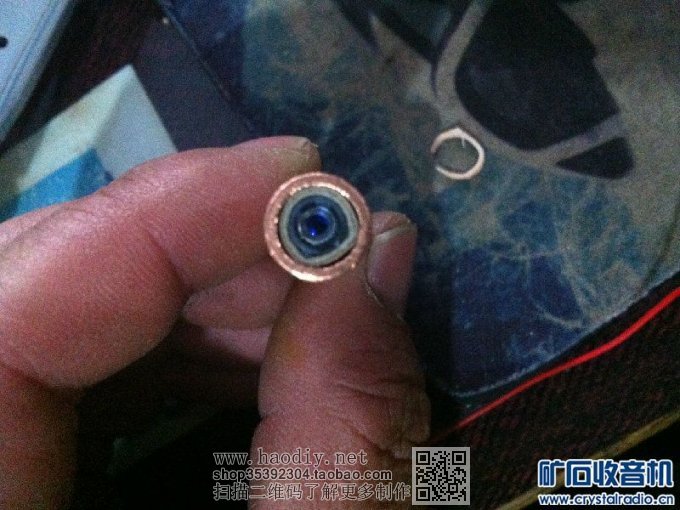

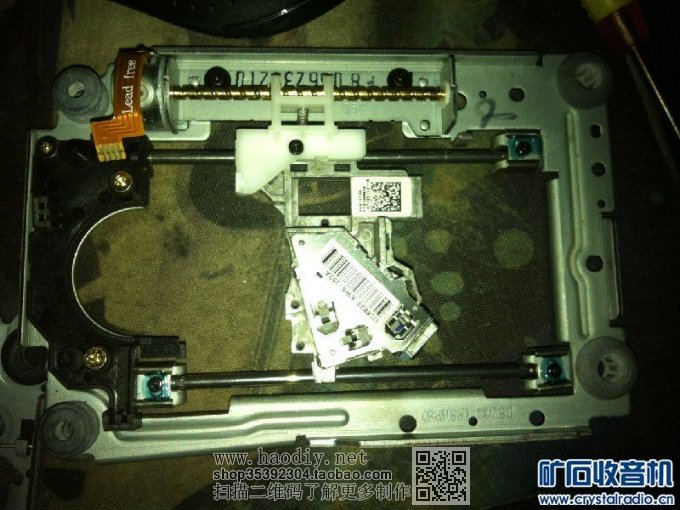

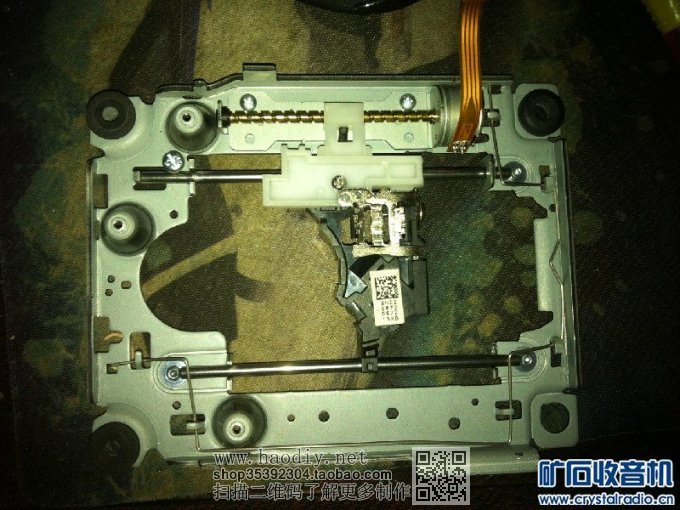

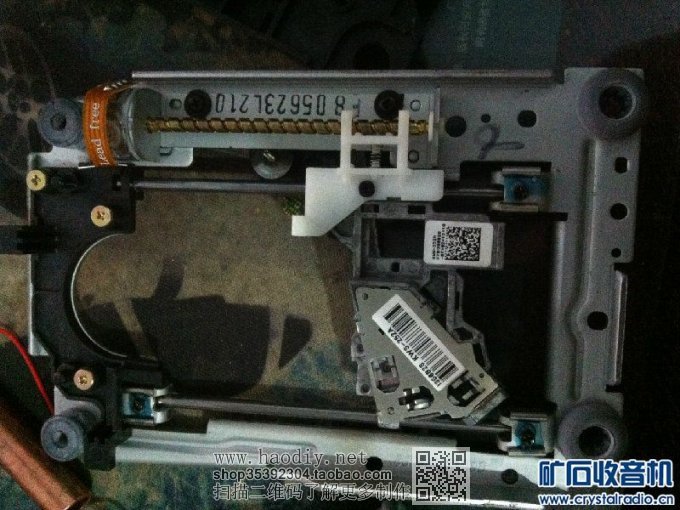

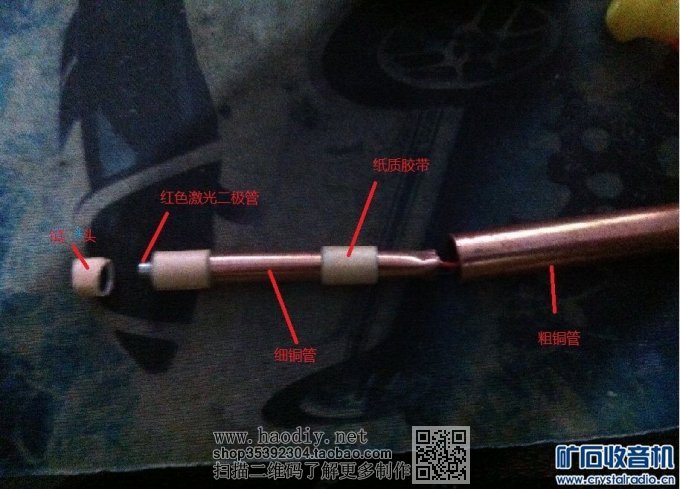

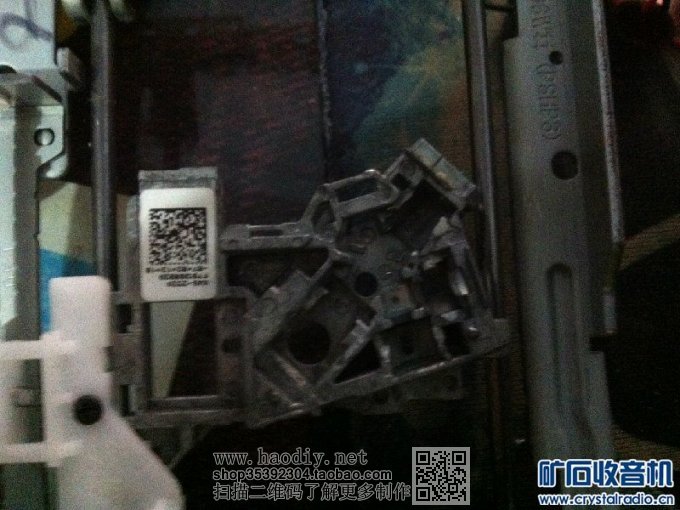

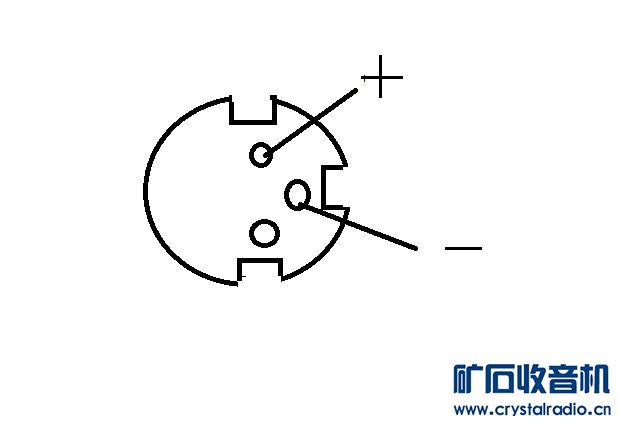

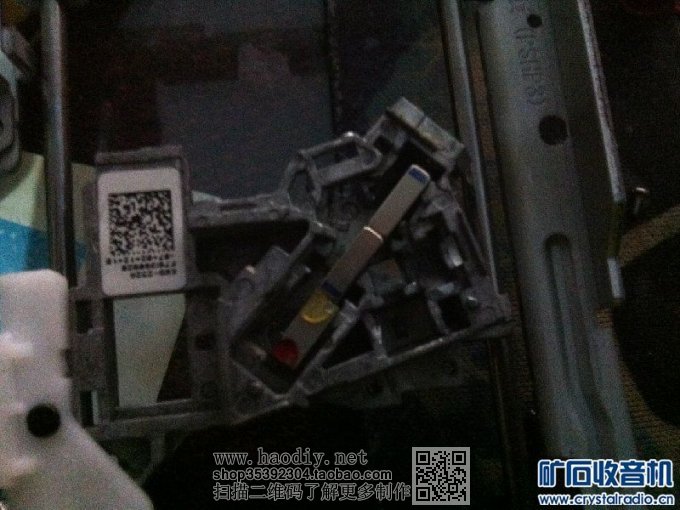

先开始拆DVD光驱(太耗时间这里就不说了)留下同步电机和滑轨套件,拆机光头时留下磁铁 。再拆DVD-R,剩下滑轨和激光头,其它附件先别仍等会说不定有用处【参赛】光驱改装小型雕刻机【参赛】光驱改装小型雕刻机拆激光头部分一定要小心,螺丝一颗不少的拆下,有两个发光二极管,拆的时候一定小心,我分离激光头是差不多琢磨了一个小时,就怕弄坏了,在红色激光二极管上的线路板处理干净【参赛】光驱改装小型雕刻机在激光头组件中还有一个重要的东西就是镜头这个镜头是和二极管紧挨着的!千万别扔了【参赛】光驱改装小型雕刻机可惜木拍图只有做好的激光头的图片这是激光二极管的正负【参赛】光驱改装小型雕刻机 拆下的激光头焊接上正负排线用两节1.5V电池测试激光头是否损坏。我组装的激光组件,镜头,红色激光二极管,排线外壳用的是电脑CPU散热器的铜管,铜管切割的时候一定要切平,在铜管的外侧用的是比较粗的铜管套在一起的。没别的可以用好奢侈啊。。。心好痛,不过散热好点。

改造好的激光部分【参赛】光驱改装小型雕刻机


在改造X轴和Y轴,X轴在DVD-R(为什么用DVD-R做X轴呢,没别的原因,叫没有东西逼得,
主要是看改造的时候X轴改的时候更好)【参赛】光驱改装小型雕刻机

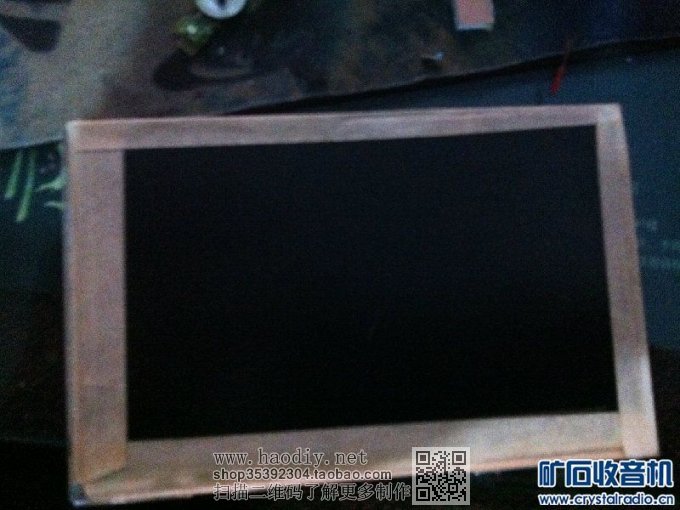

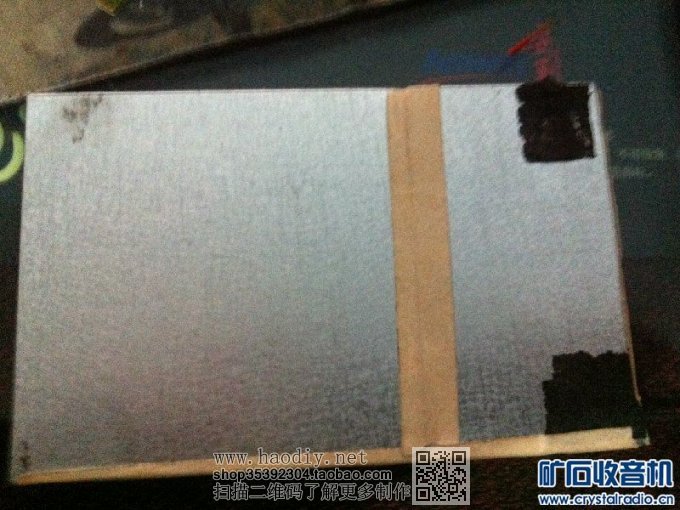

激光头部分加上一块平板,鼓捣了好多时候  找到了一块合适的小板子正好是4寸,坏的液晶屏,
带铁壳的,就是不好固定到激光头上,【参赛】光驱改装小型雕刻机【参赛】光驱改装小型雕刻机
前面拆激光头拆除强力磁铁,现在有用处了,把三块磁铁放入激光头内部,
正好激光头背面有个扣板把磁铁扣好。【参赛】光驱改装小型雕刻机【参赛】光驱改装小型雕刻机把带有铁板的屏幕放上去就强力的吸住,这样平台就做好了 ,安装完滑动是否有障碍

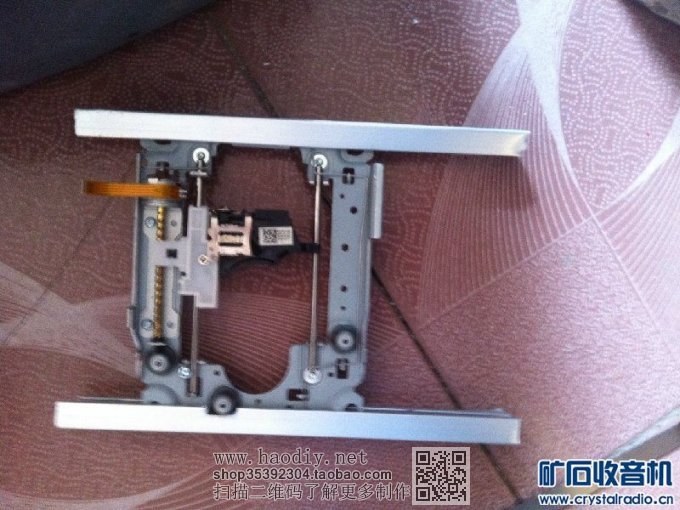

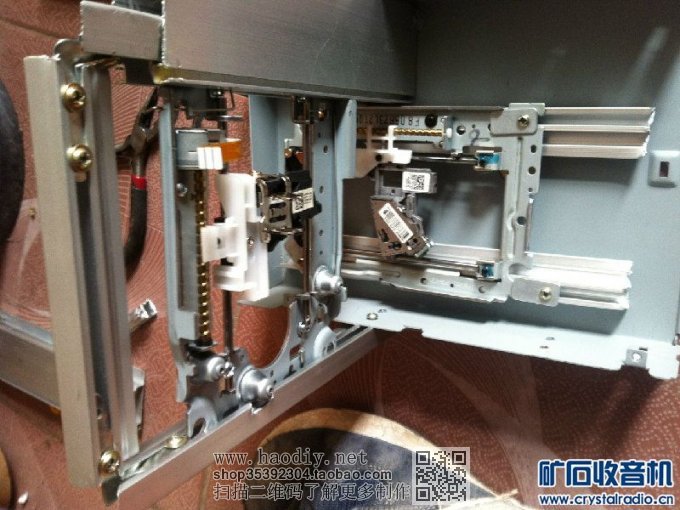

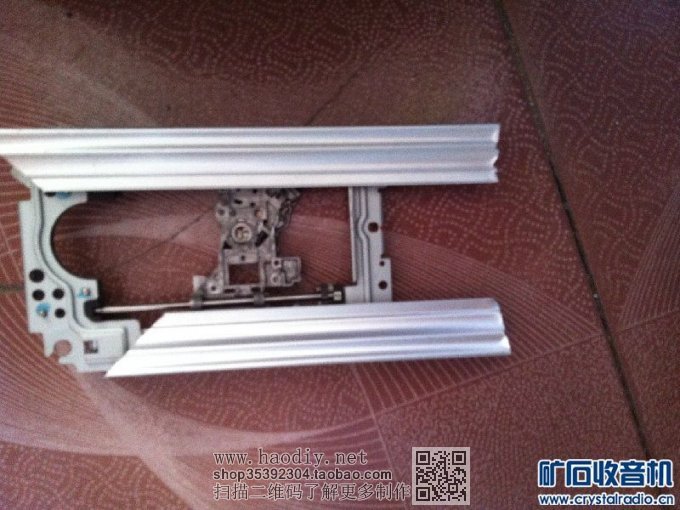

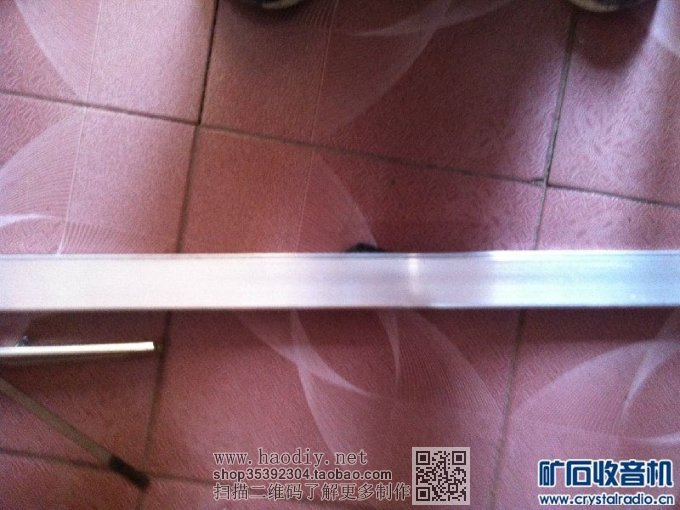

今天上午去市场买了90CM铝合金做机架,90CM怎么也得10多块,老板娘看我长得帅非得上电子称称一下,好吧!只花了5块大洋……赚大发了,回来直接裁断,工具有限直接手工。机架还是报废了,左找右找找到一个营业执照的外框是铝合金的,就它了直接安装上Y轴架子。整个机架附着在光驱的外壳上,现在基本成型了,就等主板了。线路部分还没弄。【参赛】光驱改装小型雕刻机【参赛】光驱改装小型雕刻机【参赛】光驱改装小型雕刻机【参赛】光驱改装小型雕刻机

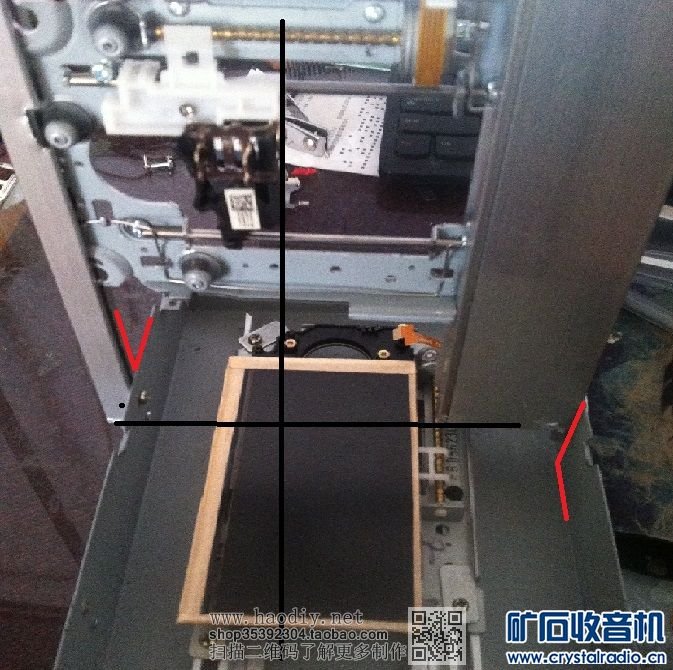

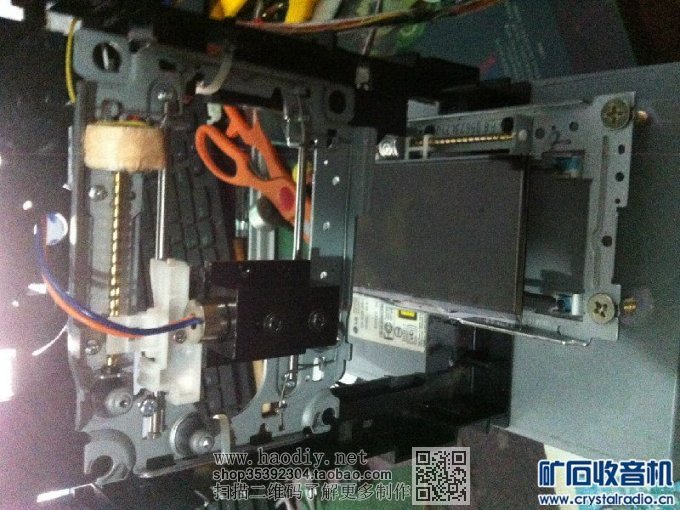

机架部分算是完成了 最后一步找x轴和Y轴的轴中心。Y轴是用螺丝固定在底座上(光驱的外壳)X轴是用AB胶粘上的,一定要找好中心,图片拍的有点歪,不过一定要是对角90度【参赛】光驱改装小型雕刻机 现在接同步电机线 【参赛】光驱改装小型雕刻机

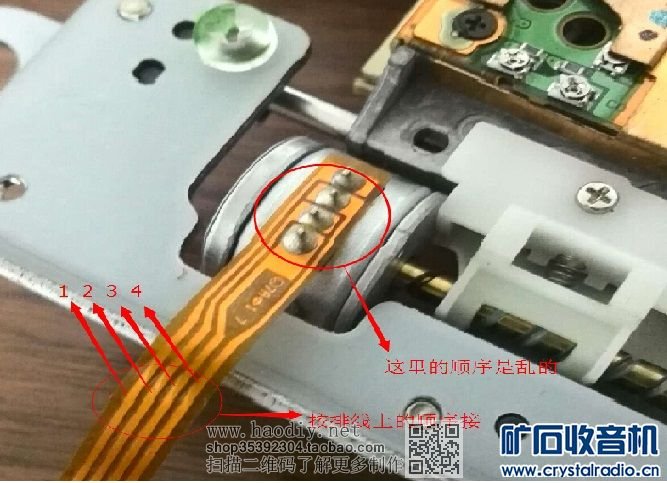

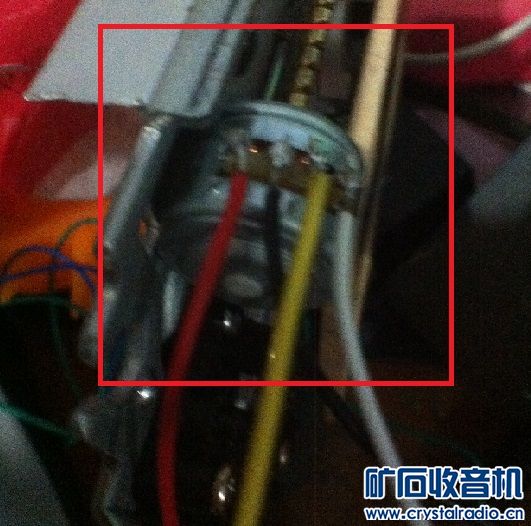

步进电机接线按照1234(A+A-B+B-)的顺序加长排线,或者把排线去掉直接焊接(此方法不建议,针脚有的附在塑料上容易断,断掉只剩一根铜丝,而且很短,【参赛】光驱改装小型雕刻机 不要问我怎么知道的,我差点哭了)
【参赛】光驱改装小型雕刻机

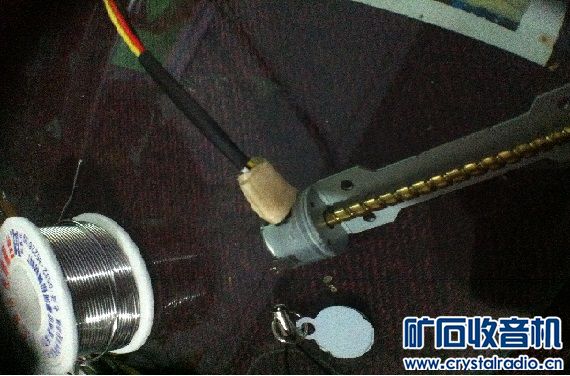

这张图片就是我弄断之后改的跟打了绷带似得,用热缩管包上【参赛】光驱改装小型雕刻机

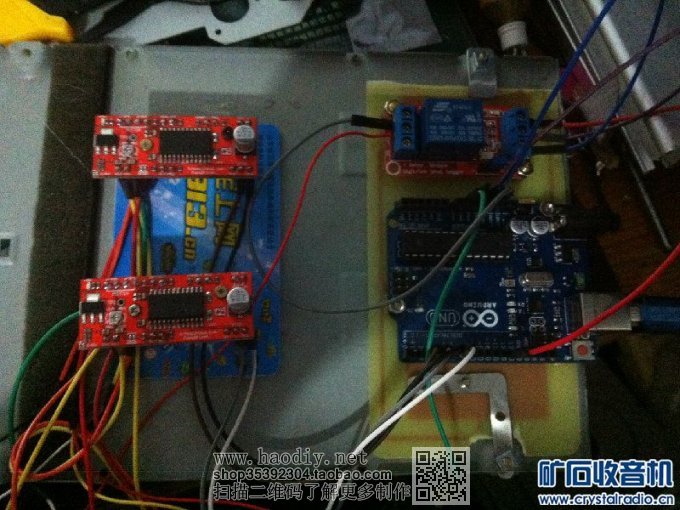

今天电路部分到了,心情好激动啊,【参赛】光驱改装小型雕刻机 多发了一个激光头和一个散热器,一下午的时间接好了,测试一下,电机驱动板坏了一块,原有自己做的激光头由于电流大了被烧了(烧了激光头不是不亮!是聚焦刻不了东西)哎……悲惨啊给店家打电话然后给我补发的,态度很好,套件也很便宜加运费才130
注意:激光头亮光不要对着眼睛,看一下保准瞎一定要带防护眼镜(我自己做的3D眼镜的蓝片改的)

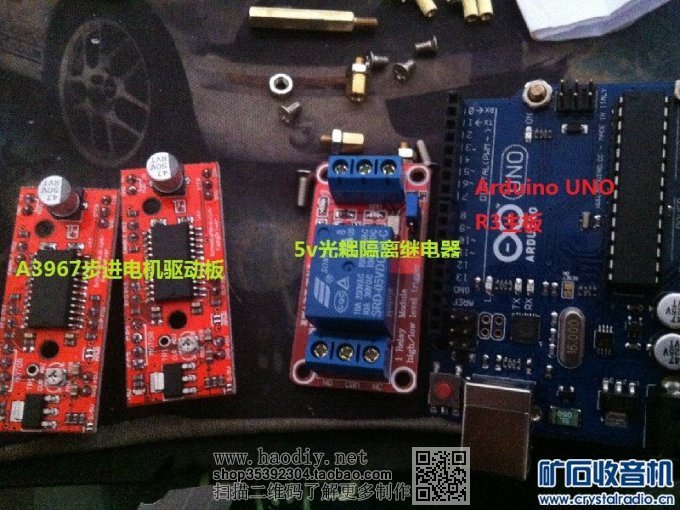

电路板  套装
【参赛】光驱改装小型雕刻机

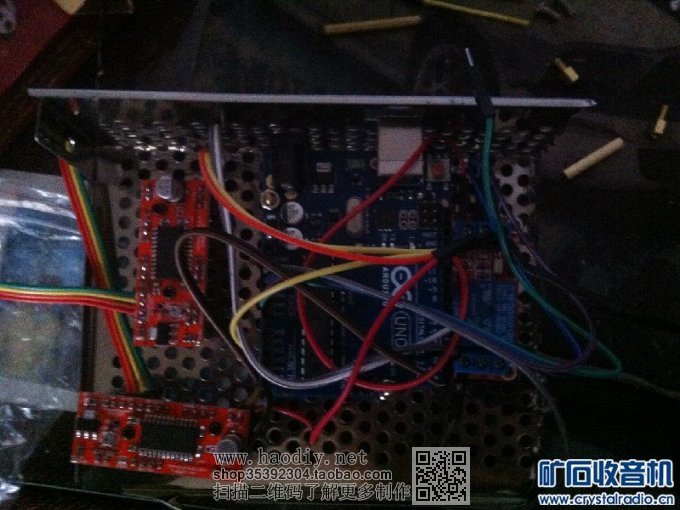

我自己改的外壳,忘了发面包板了哎,用了个电源外壳
【参赛】光驱改装小型雕刻机

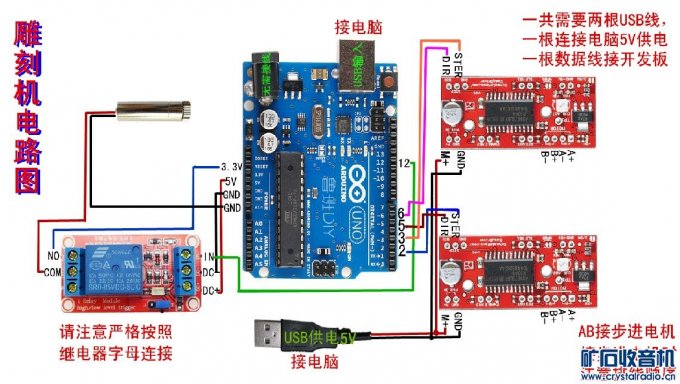

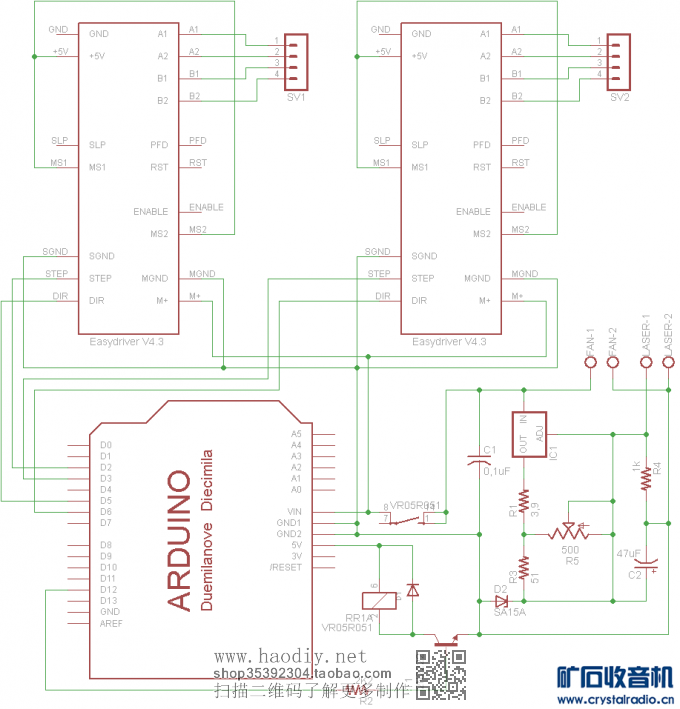

电路板接线图(图片来自淘宝:鲁班DIY )
【参赛】光驱改装小型雕刻机

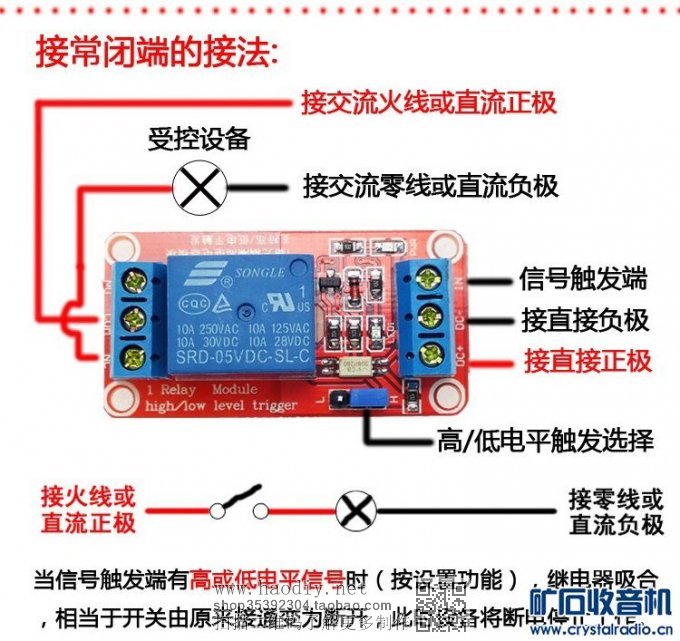

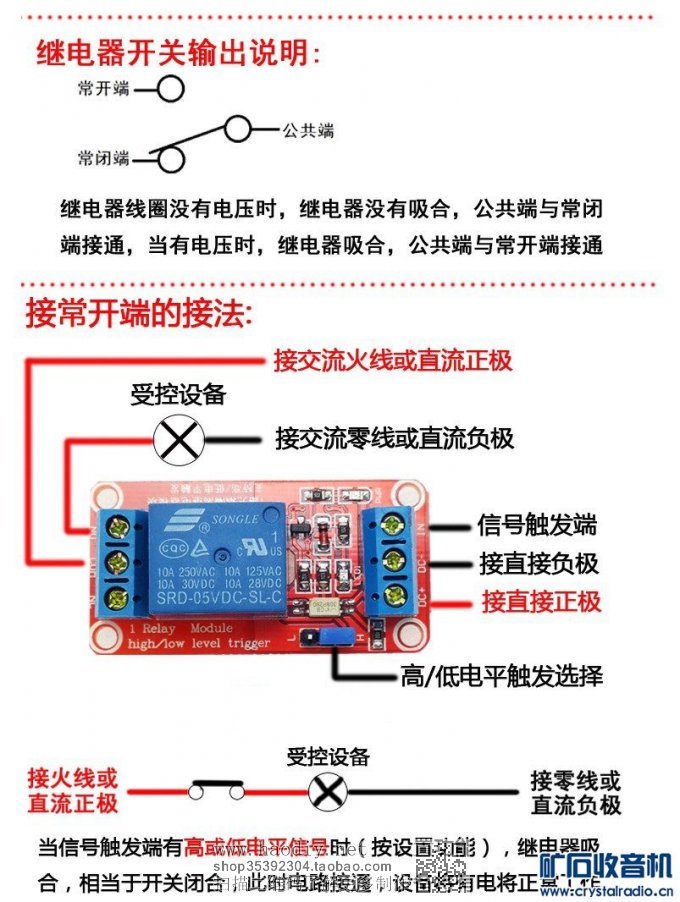

继电器接法(图片来自淘宝:鲁班DIY )
【参赛】光驱改装小型雕刻机
【参赛】光驱改装小型雕刻机

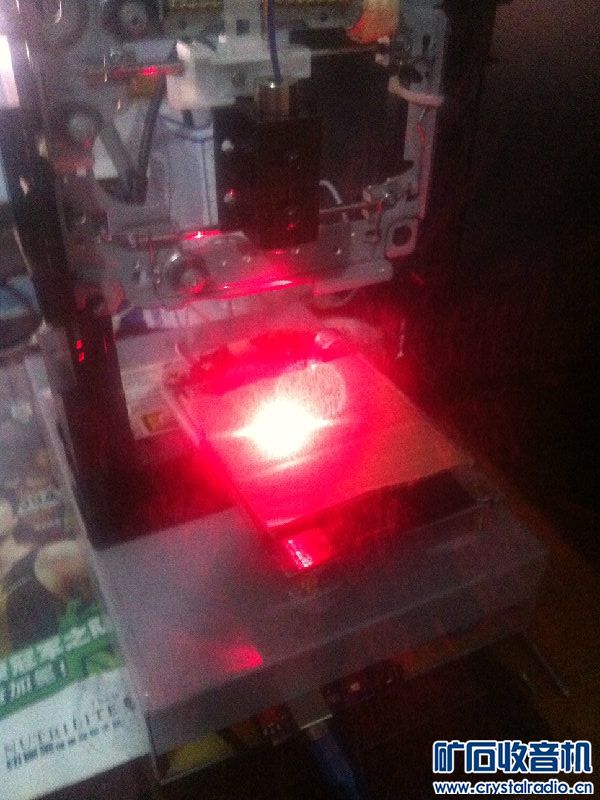

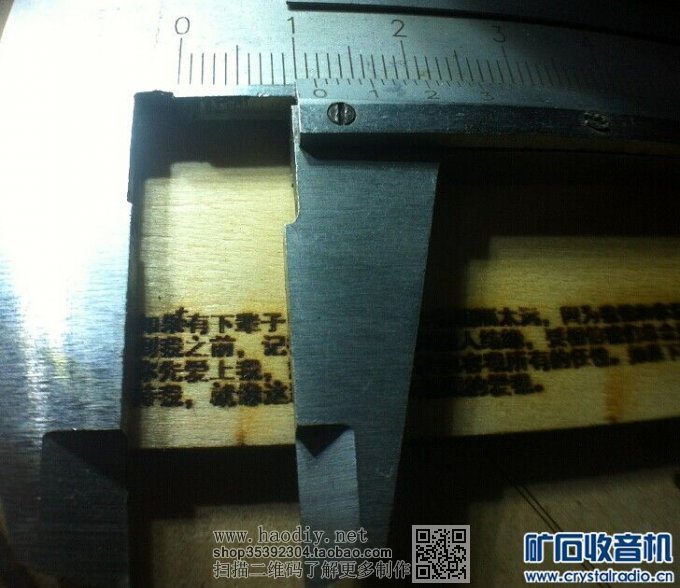

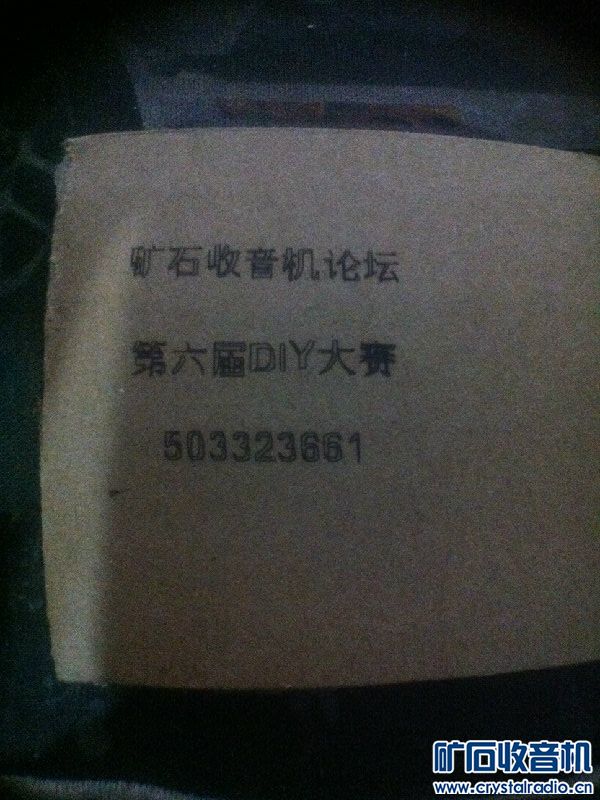

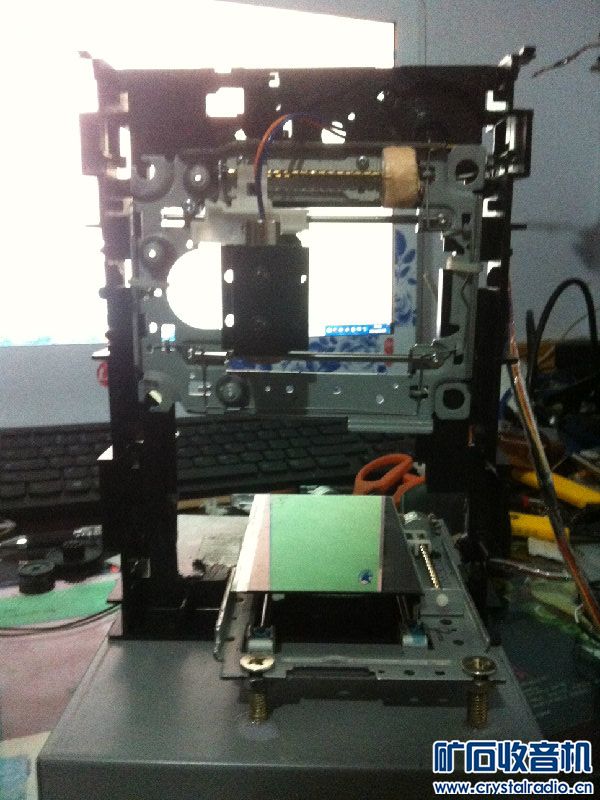

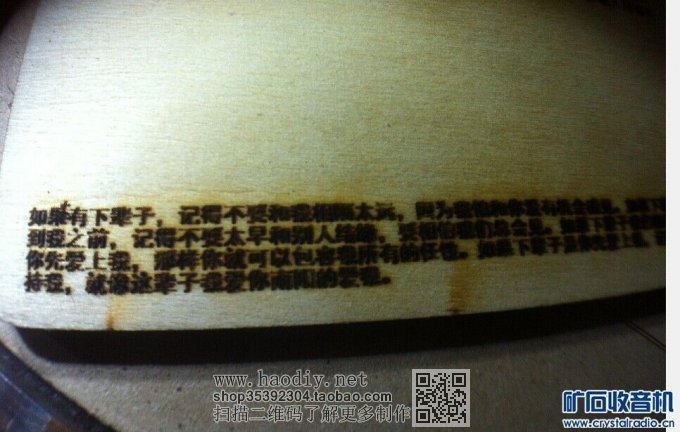

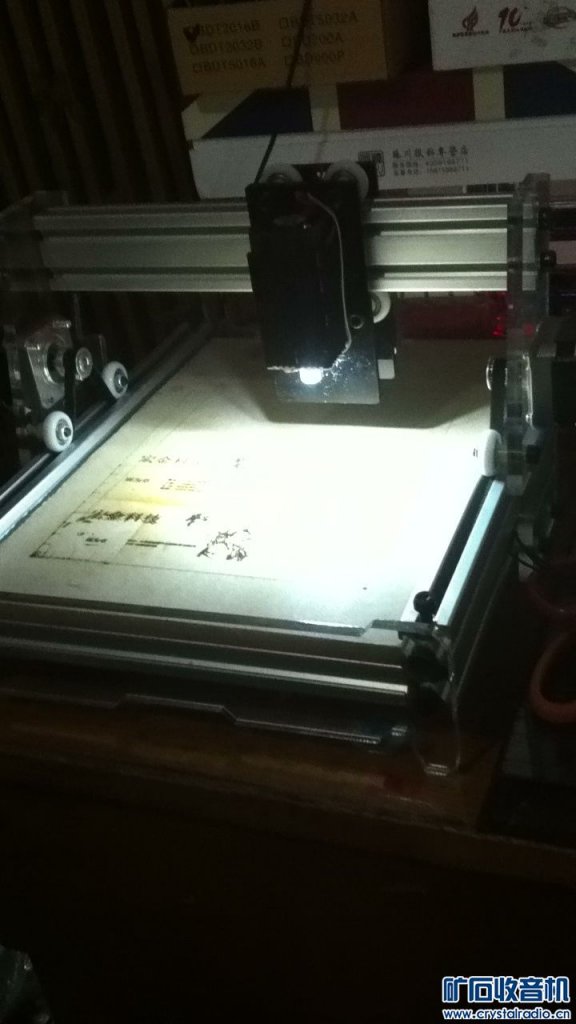

现在是凌晨1点,经过昨天的一天的改,终于全弄好了,换了机架,机架用的是光驱外壳,和内心的塑料板,XY轴调了好长时间,有的时候就卡住了,过不去,刻得时候都刻在了一起,下面看图吧,电路图我没画,直接从网上转过来的,刻得时候有点慢,下面有张我刻好了的,由于调的没那么精准,还有就是步进电机有点卡(我实在不会调了)
要使用的软件有
Arduino驱动及IDE程序
XP系统Arduino驱动
Win7和Win8 Arduino驱动
GrblController雕刻软件(这款软件我没用,全是英文,英语本来就不好,去网上找了一款)
程序烧录软件
ArduinoUploade

图形处理软件,配合下面的插件,可生成用于雕刻的文件
inkscape-0.48.4-1-win32.exe

inkscape图形处理软件的插件


关掩码设置的文件
(文件比较多,要的联系我)
【参赛】光驱改装小型雕刻机
【参赛】光驱改装小型雕刻机
【参赛】光驱改装小型雕刻机
【参赛】光驱改装小型雕刻机
【参赛】光驱改装小型雕刻机
【参赛】光驱改装小型雕刻机
【参赛】光驱改装小型雕刻机
【参赛】光驱改装小型雕刻机


烧录好Arduino
1.用inkscape制作一个你要刻得图形,选好大小,举例:写好文字后点选路径-点选对象转换成路径,然后再点提取位图轮廓、更新、确定。然后选择扩展中的lasrengraver中的laser..(如果你没找到这项是因为你没装插件),生成的时候会出现错误(把英文复制直接找度娘,应该是没勾选有关生成对话框中的选项,或者生成路径没有文件夹(文件夹不要用中文)

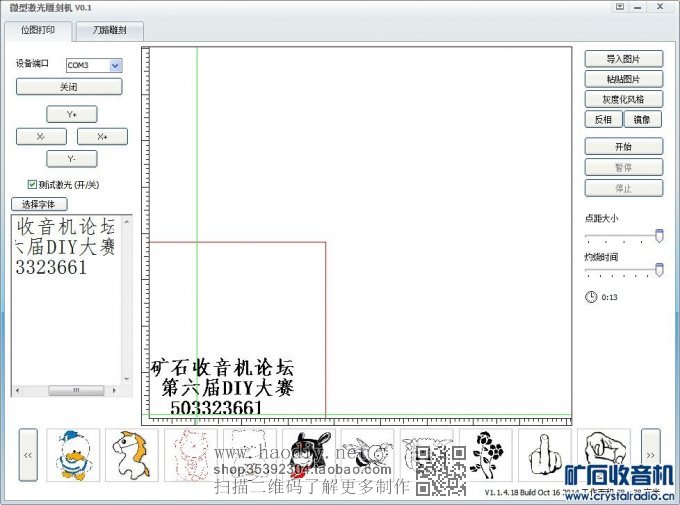

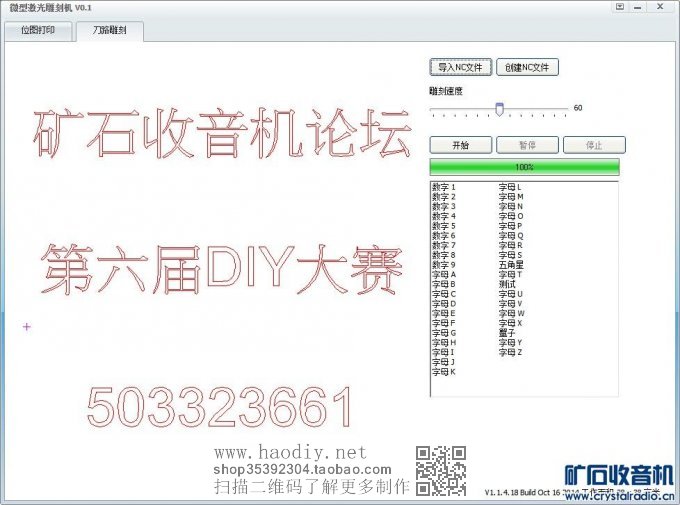

2.上面的雕刻文件太麻烦,我用的是上面图片中的软件,不要位图打印,因为烧的时间短,热量不够,刻不出来用刀路雕刻,导入NC文件,雕刻速度最快选择50再快就有断点了(如果激光头功率大可以试一下再高的速度)


编译好程序直接烧录到Arduino里
【参赛】光驱改装小型雕刻机 grbl.hex (47.34 KB, 下载次数: 196)




X轴的正确方向是,点击X-按纽X轴滑块向左移动,点击X+按纽X轴滑块向右移动。(X轴水平方向在上方)
Y轴的正确方向是,点击Y+按纽Y轴滑块向下移动,占击Y-按纽Y轴滑块向上移动。
(Y轴与X轴垂直,放在下面,Y轴滑块上放置一块平板,用它放要雕刻的物体)
如果图像刻反了,那么你要换一下电机的线序了
