LED强光手电设计

时间:2017-08-15 15:46来源:www.crystalradio.cn 作者:cccwwwggg2000 点击: 次
LED强光手电设计 ,矿石收音机论坛

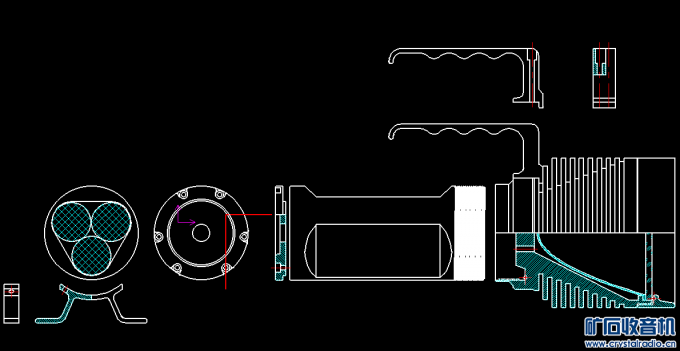

突发奇想，下午花了3小时花了个强光手电的机构图，明天画三维。
参考标准：ANSI/NEMA FL1-2009
设计思路：1、电池选用宇量的26800，单节2600mah，三串总共60wh；
2、光源选CREE的XHP70，设计功率为20W，实际根据散热条件再进行调整；
设计指标：1、额定功率最高亮度20W，中等亮度10w，弱光2-3w，并带有爆闪和SOS功能；
2、额定光通量为2200lm；
3、防护等级IP67;
4、射程800m。




补充内容 (2017-7-13 12:28):
“1、电池选用宇量的26800，单节2600mah，三串总共60wh；”

笔误改正为：1、电池选用宇量的26800，单节5600mah，三串总共60wh；





LED强光手电设计

LED强光手电设计

LED强光手电设计

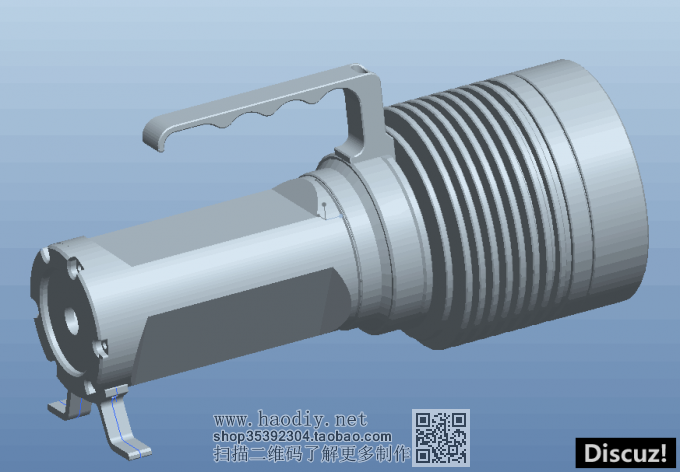

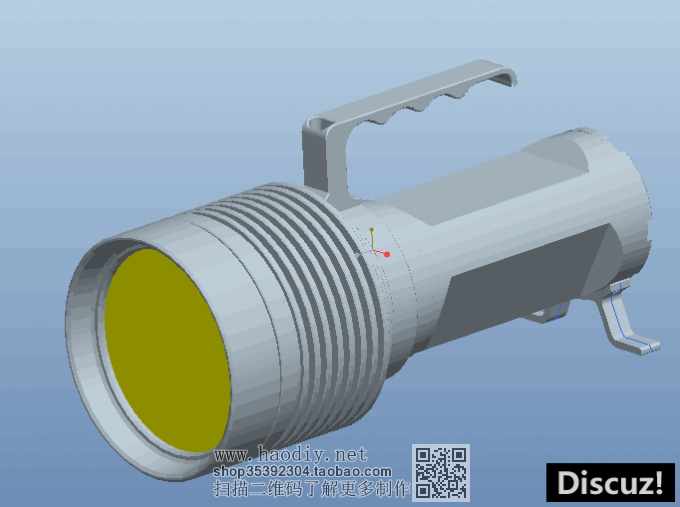

这两个是三维图，下周开始线切割和找配件
