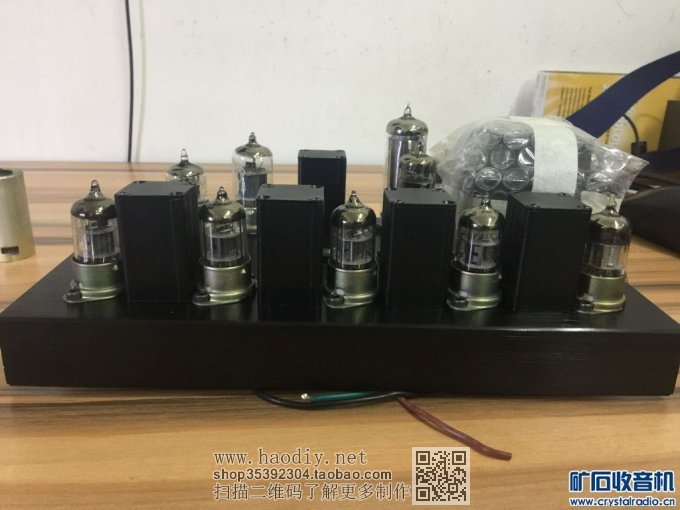

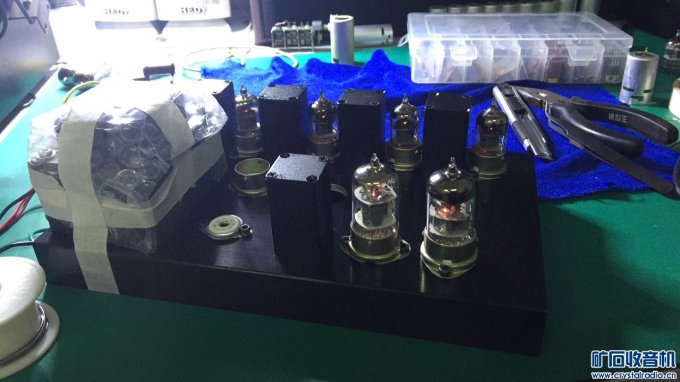

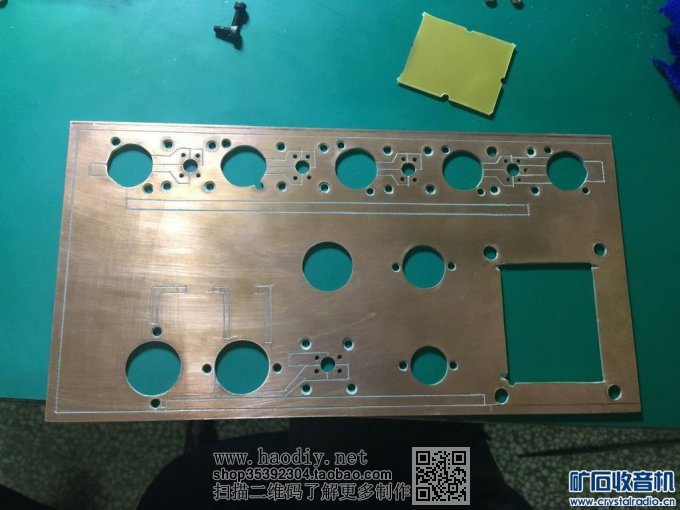

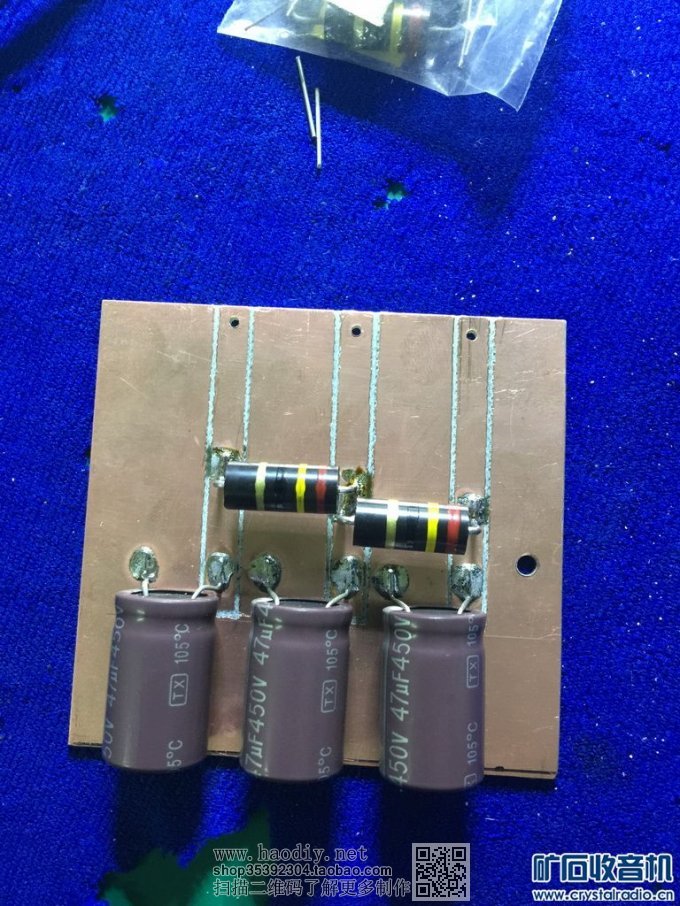

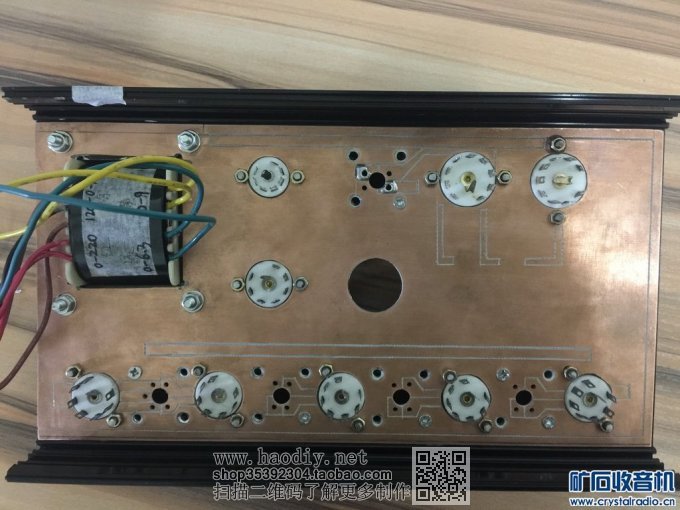

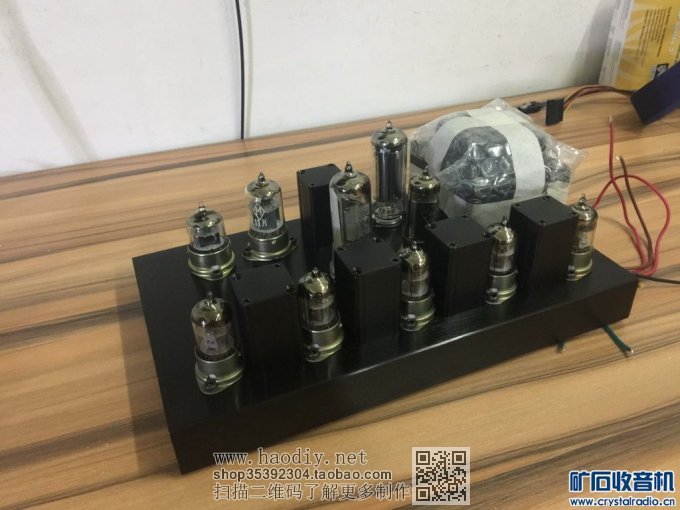

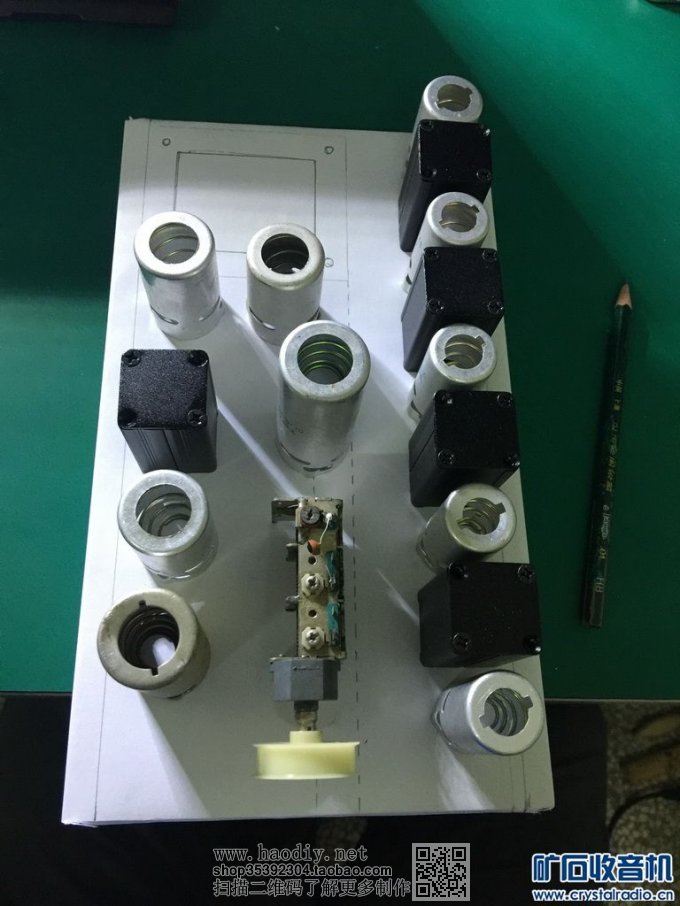

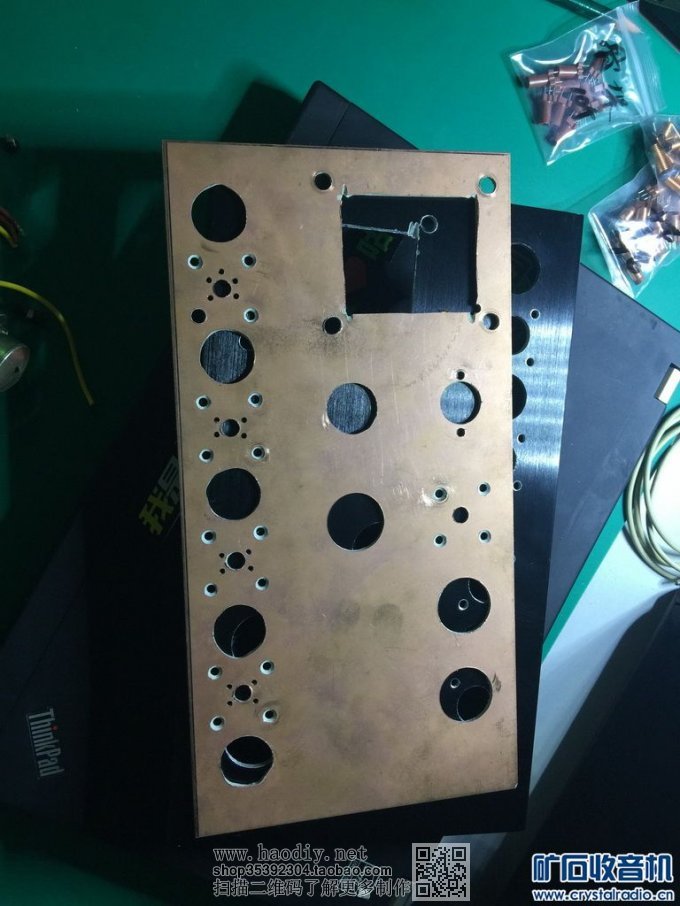

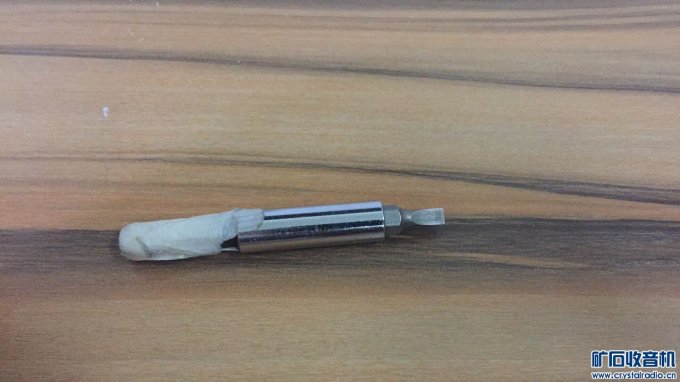

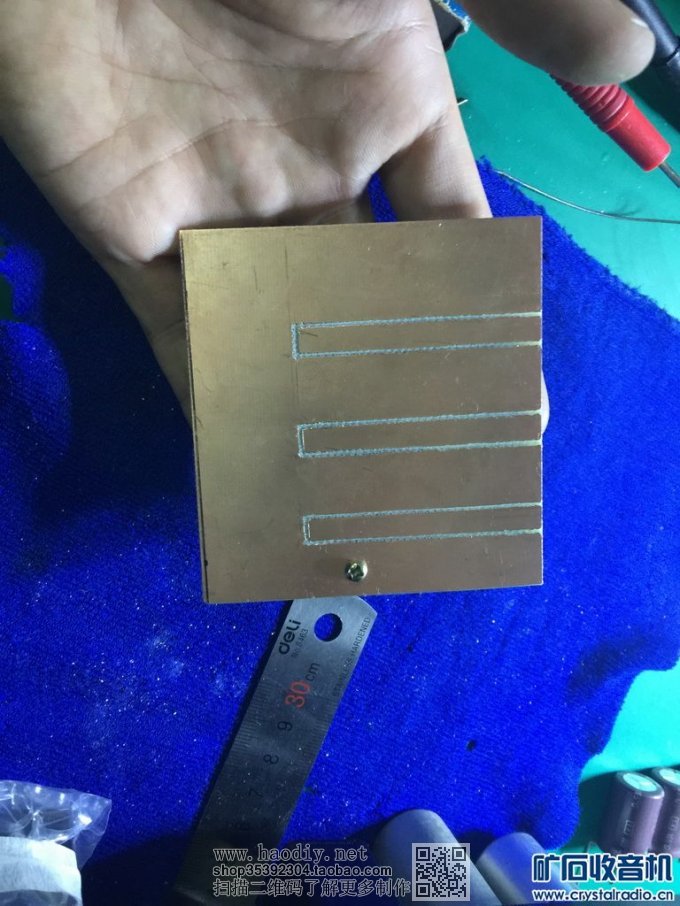

搬家翻出了剩余的半个机壳，正好还有个120V高压的电牛，利用起来 做个机器，就当做个试验。 初想 6F1三极管本振 五极管混频，6N11做串叠高放，6J1*4做中放（手里还有不同品牌6J1 5654 6米1 CV850若干，一直想着怎么利用起来），6H2鉴频，6Z4整流，6E2指示，WY2给高频头稳压（也是有几个稳压管一直没用过，想试试看），，算下来 满满当当10个管子，也是破了自己的记录了，用了10个管子，，，，第一次做了7管机，第二次做的9管机带功放，后来又给朋友做了一台8管机。。。。。当然 这只是初想，后面做出来可能并不是这样，  本着 想哪做哪，想哪改哪，随时停工的心理就开工了。。。。 东西基本都是现成的，管子都有，中周有一套，单独买的铝型材小盒子也还有剩（做中周外壳），机壳有半块  ， 电牛也有了，裁好的覆铜板还剩一块（上次做机器按这个机壳一次裁了两块），小空联也是现成的，阻容件也差不多能齐。。摆位当然是最先的，  没错，又是这个机壳，看过我帖子的朋友可能不陌生，家里的收音头 功放 都是这个机壳 画图  开孔，大大小小几十个孔，开的歪歪扭扭 累死  。。。。  打磨一下  孔开好了，下面就是在衬板上刻上灯丝线，高压线，中周焊盘和走线，看似简单，实际上一点不比开孔轻松，尽量要刻的整齐美观，而且还要留出适当距离，避免高压爬电 刻好的板子，比较简陋，将就看吧，  插一句，见过刻的最漂亮的就是醉翁老师的板子，没话说。。。。 有朋友问我用啥刻的，，，就是这个，博世的一字批头加延长杆，靠在钢尺上推 就行了，，  板子刻好了 把电牛 管座都装上试试看，个人感觉还不错，就多拍了几张，臭得瑟一下     顺便爆一张收拾干净的工作台，难得这么干净整齐，等开焊了就会乱的不成样了  接下来做电源小板，也是用覆铜板刻出来，这个相对简单些  焊上电阻电容，   焊完灯丝供电 点个灯  上电试电源，高压整流后140多V，应该勉强够用吧，但是插上WY2以后，前面一级的电压也有点掉，反复调整无果，本来电压就低，再掉下去怕不过用了，， 先不插了吧，不行再改 反正是试验然后就是焊中放部分，从鉴频部分一级一级往前焊，焊一级调一级， 走线 元件摆放比较费时间， 上电调试，鉴频后稳幅电容两端电压在15-16V这样，   鉴频曲线，将就看吧   中放部分基本完成，下面就是高频头部分， 6F1本振和混频上次焊过一次 ，没太大悬念，焊好就能工作 并且能收到台了， 串叠不调谐高放，没做过，甚至没看到过实物，而且相关资料很少，对着仅有的两张电路图，连蒙带猜的焊，果不其然 不能正常工作，最起码看上去 听上去 不正常，无奈 拆了重来，无奈 水平太搓，反复试验无果，最终放弃了串叠高放。。。。  转而投向简单的栅地高放，没想到接上后依然不理想，还不如没有高放的状态，具体表现就是接了高放 效果反而更差了，本来清楚的台收不清楚了，有的台干扰也大了（后面分别有视频可以比较），，实在是头大了， 6F1电容三点本振 混频+6N1栅地高放的样子，其他的都没拍  实在没信心搞下去了，保守点吧，用了5670也就是6N3做栅地高放和混频，这个做过几次了 没啥问题，6F1的三极管部分做本振，五极管部分闲置 调试完跟踪后，好像是正常了（试来试去，都不知道啥样正常了 ）目前测试的状态，线路还比较乱，也还没有做屏蔽  目前比较大的问题就是6F1本振和混频的状态下，不接高放，大多数台都能收到，且效果基本能接受，但是接上高放后 强台依然能收到 效果还行，但是有些台就收不到了，而且干扰明显变大了，上次做6J1+6F1的时候也遇到类似的问题，高放接和不接基本没啥区别，，望各位老师指点，，，，不然我这两眼一抹黑，搞不出来了 ，，，，，前面提到过，WY2因为影响到前面一级的电压 一直没有插，位置也就一直空着，空着也是空着，不如利用起来，反正都是做试验，一开始打算用6J1给鉴频出来的复合音频信号做个缓冲，考虑6J1主要是因为灯丝电流很小，灯丝绕组本来电流就不大 (责任编辑：admin) |
