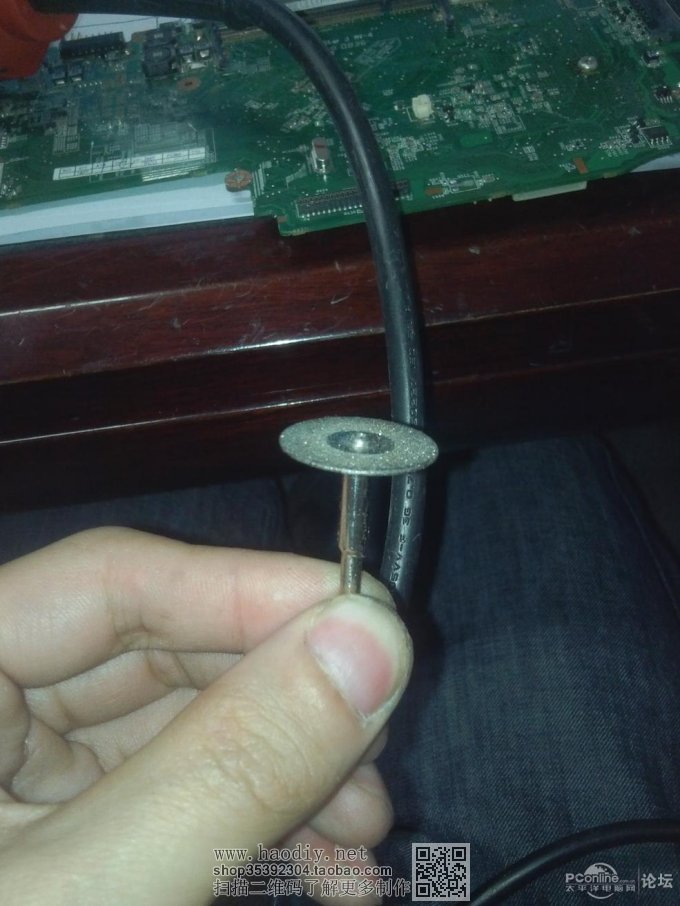

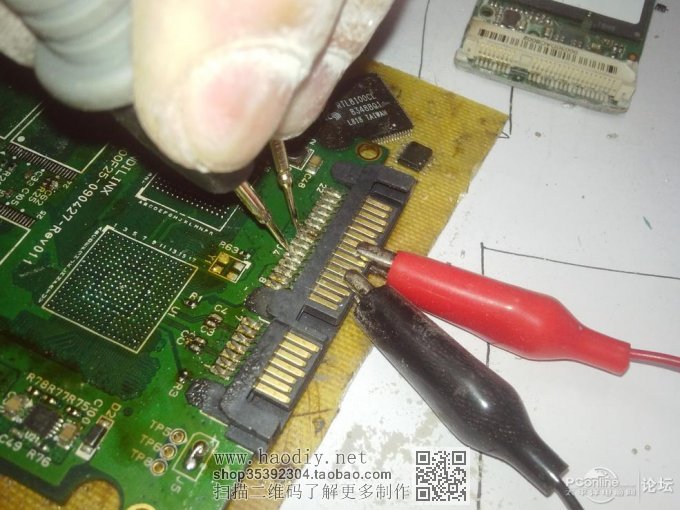

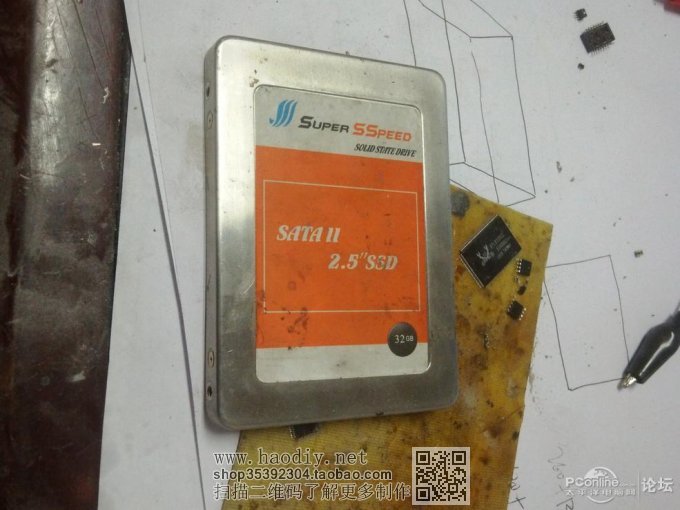

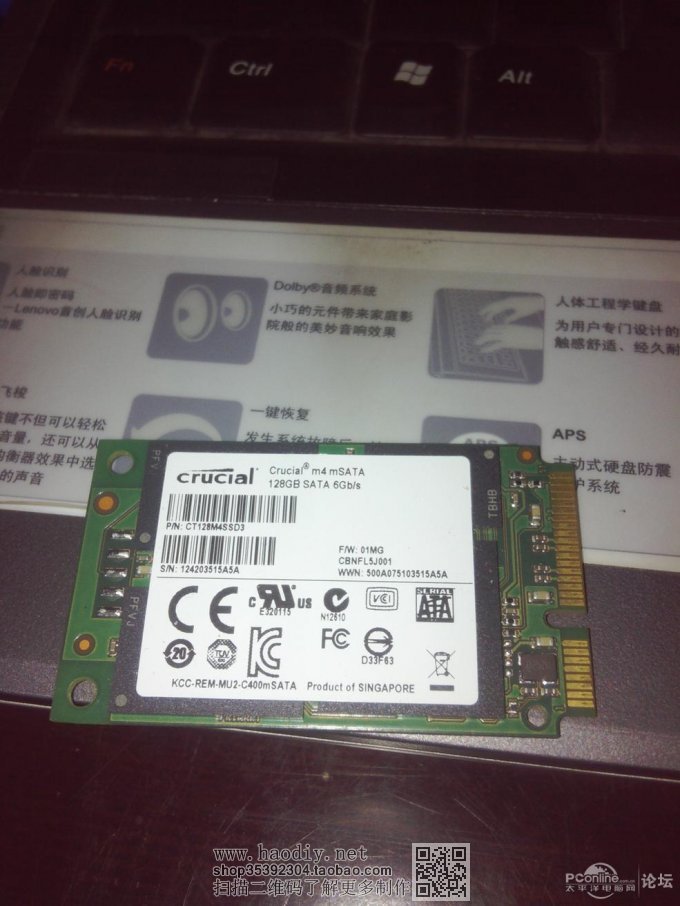

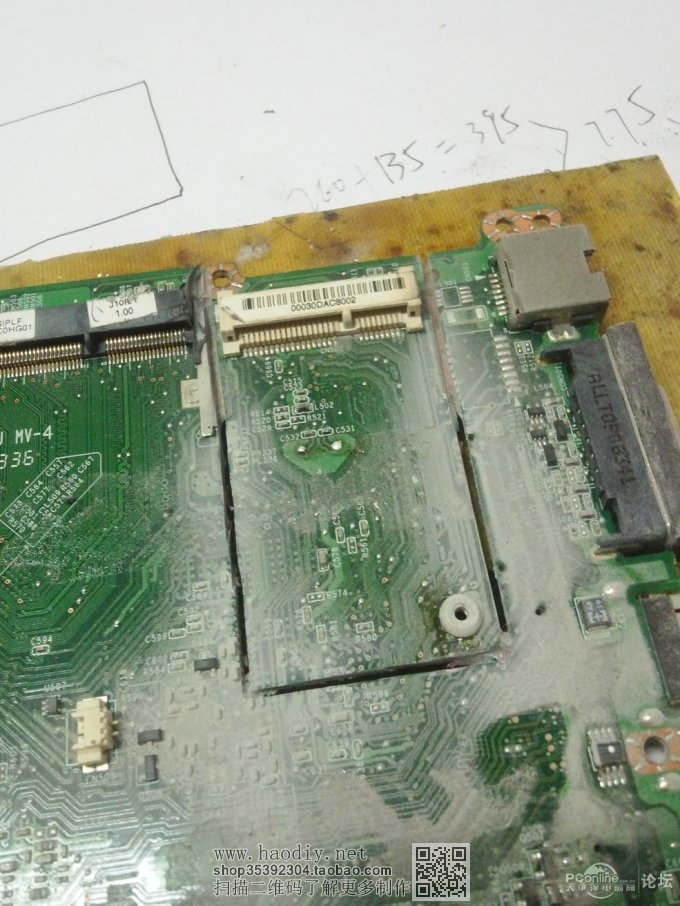

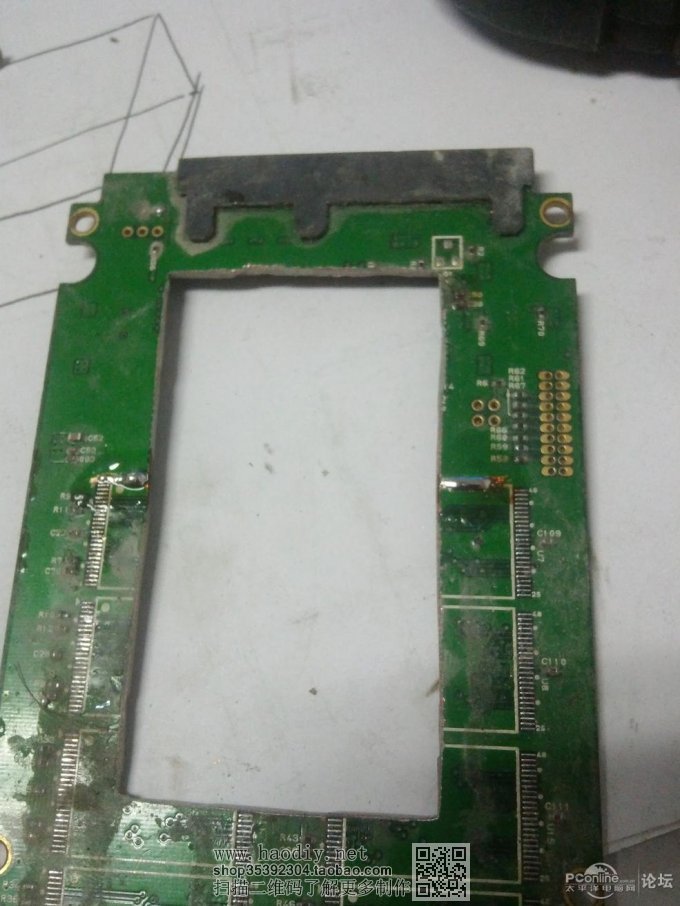

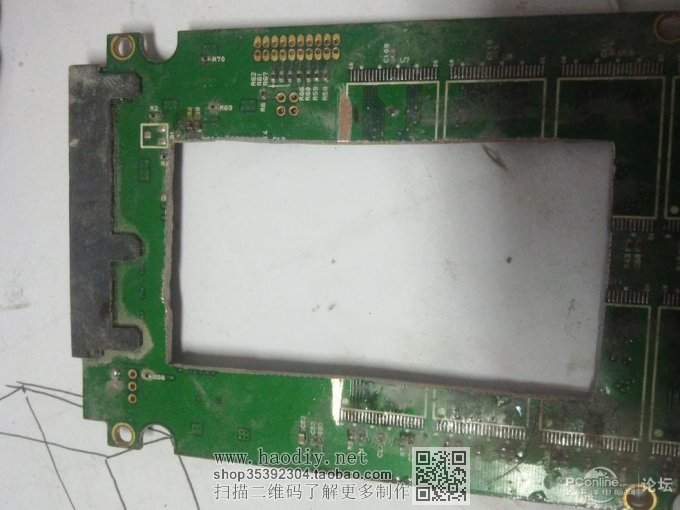

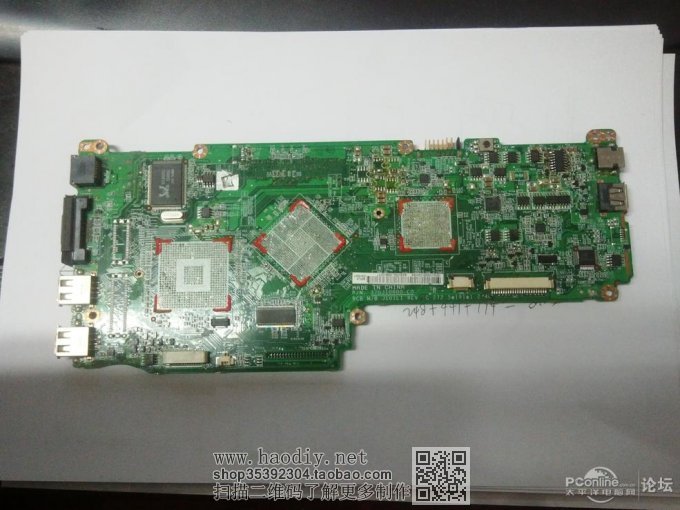

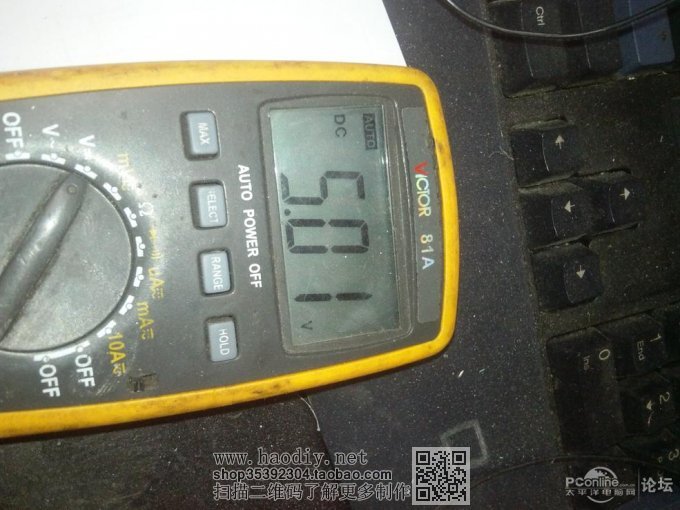

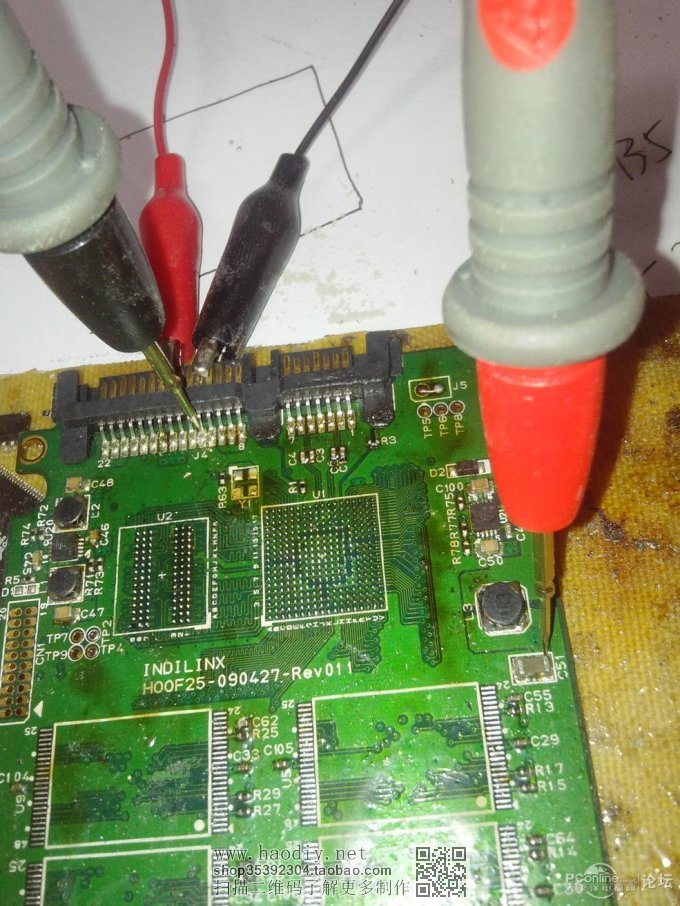

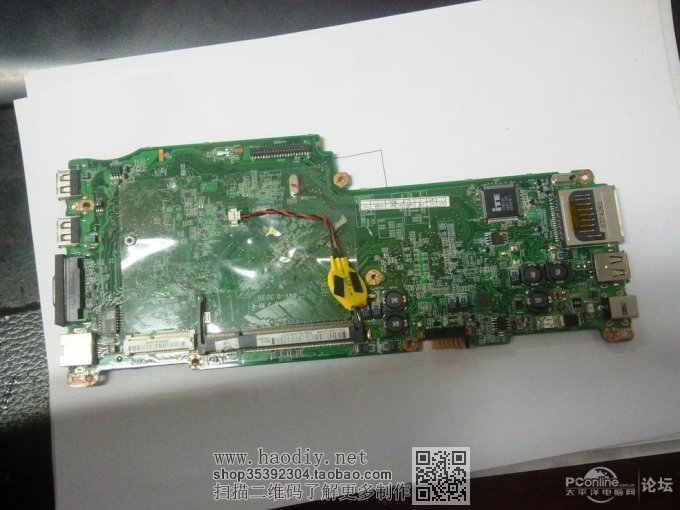

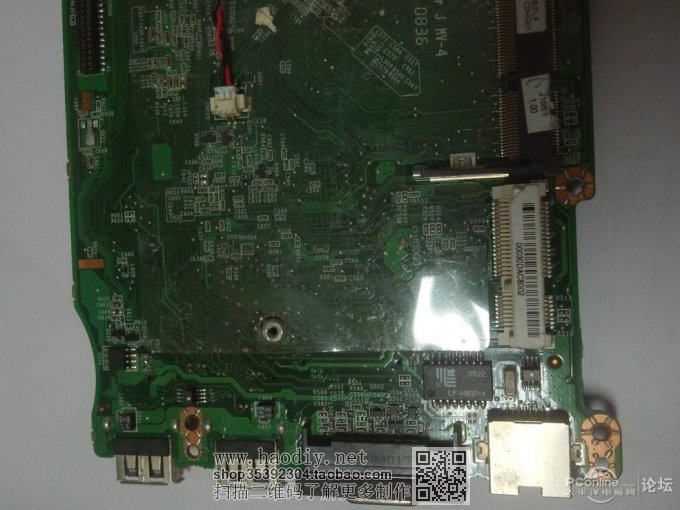

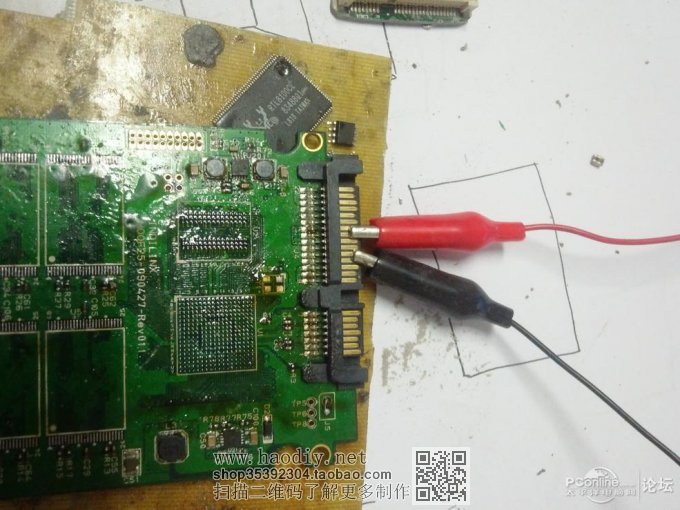

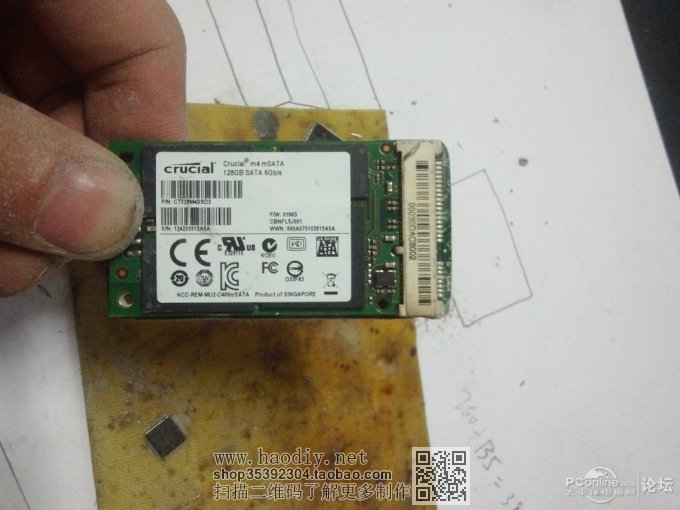

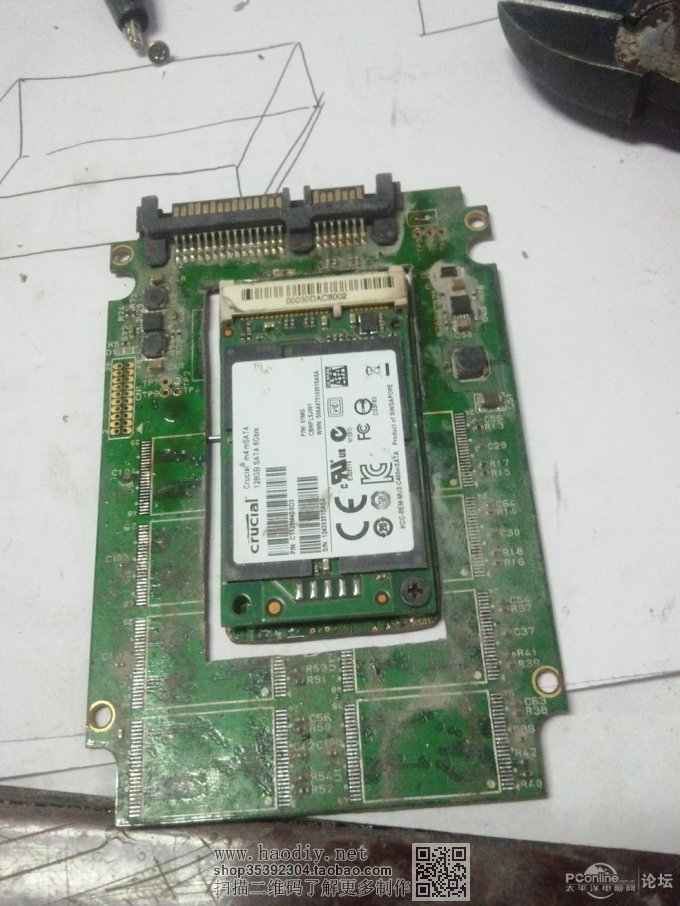

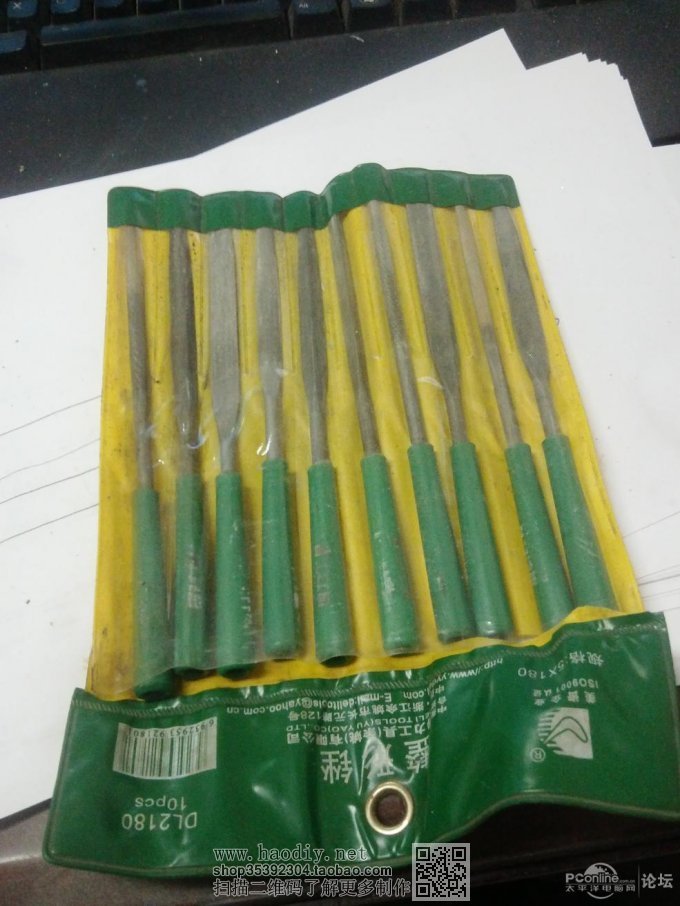

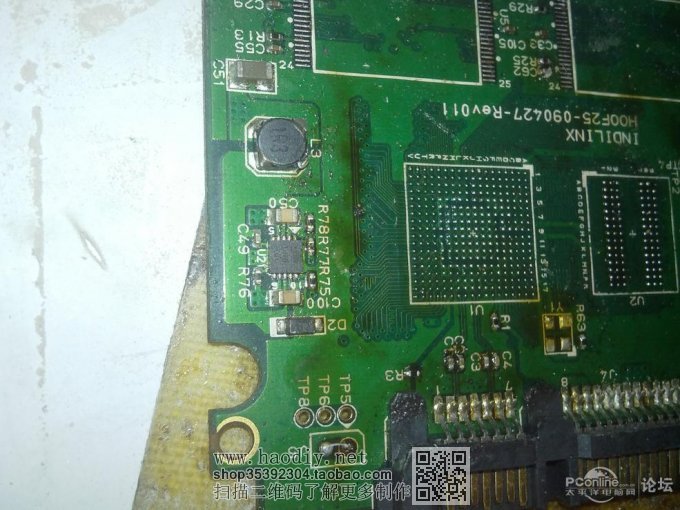

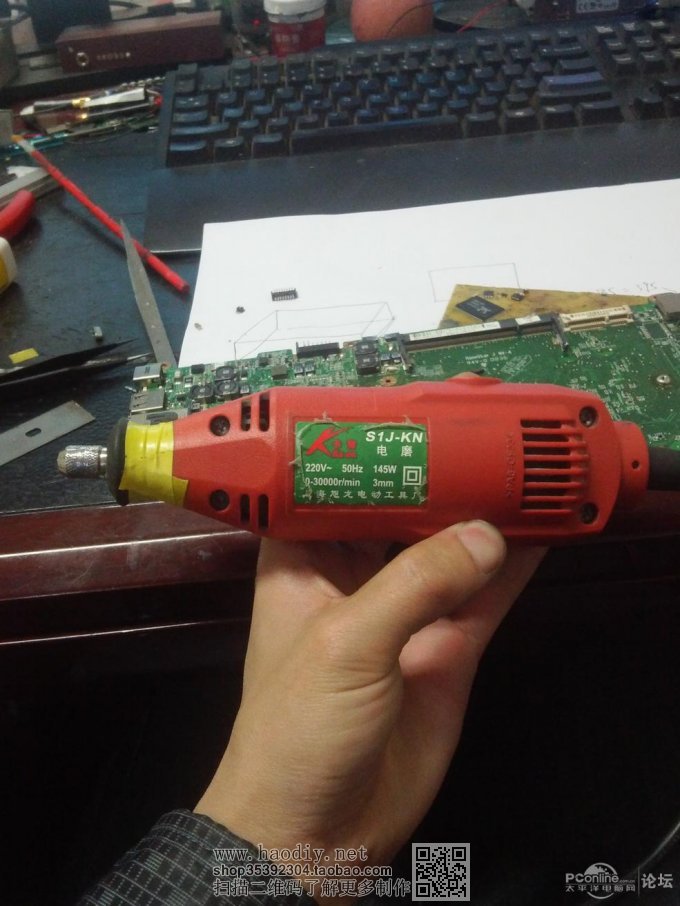

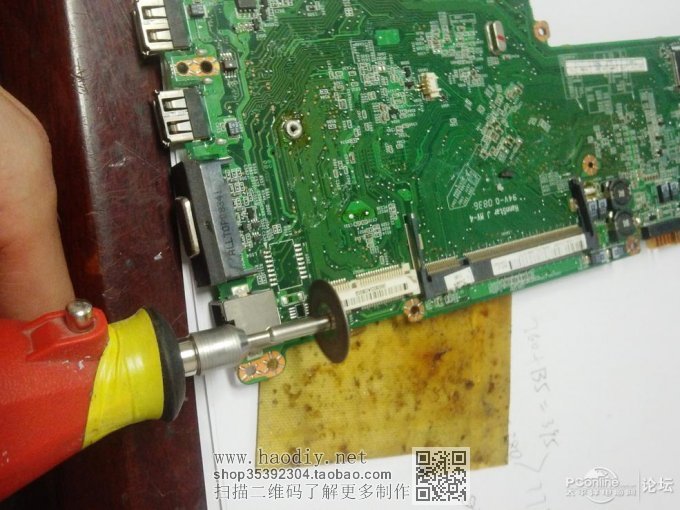

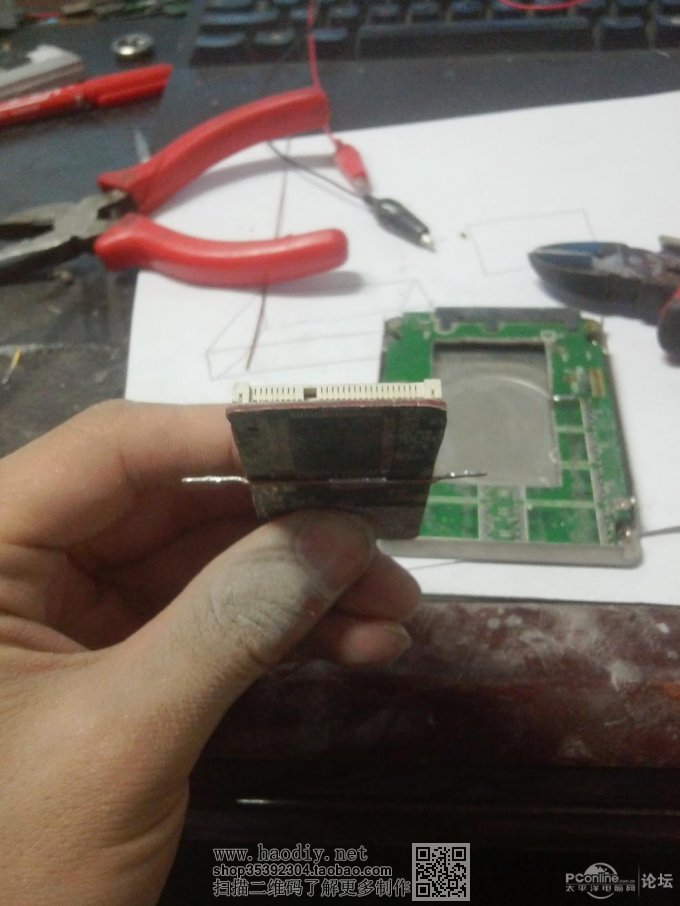

前几天在坛子里花600大洋败了块镁光M4的SSD,是mSATA接口的,本来是想把笔记本的MINI PCI-E改造一下,添加个mSATA功能,结果改造失败,具体原因可能是飞线的问题,最后只好作罢。但是到手的SSD不能就这样打入冷宫,mSATA不能用,改成SATA用吧,上X宝搜了一下,转接卡竟然要60大洋,尼玛,加上运费要接近80了!多高科技的东西吗!!X,果断自己做!! 先上几张SSD的图 好,下面进入正题,要安装这块ssd,首先要给它找个家,顺手翻了一下报废的笔记本主板,看到个带mini pci-e插槽的 背面 看到了吗,就是这个接口 把主板反过来,发现背面的位置有许多元件,本着不浪费的原则,拆下来备用 一顿热腾腾的热风枪大餐过后,原来芯片的位置变成了这样 接口旁边的隔离变压器和其他的一些东西也被我拆掉了 下面就开始切割了,要把这个接口的位置裁下来,因为其他的部分对于这个SSD来说,都是多余的,首先,切割利器登场 还有犯罪同伙 准备开工 切的差不多的样子 果断掰下来 背面 太难看了要修饰一下才行,秀一下工具 修饰完成的样子,还是不怎么好看,但是棱角至少比较圆滑了 把SSD装在上面看看 看一下侧面,位置正常,没有压到任何元件 mSATA的接口板做好了,下面是转接板,又随手一翻,翻出来一个被我搞报废掉的SSD主控板 对,没错,两侧的电路都是电源转换,左侧的是给DDR2缓存供电的电路,输出电压是0.8V,在本制作中无用,重点在右侧,那是给闪存颗粒供电的电路,电压3.3V,就是它了,因为mSATA的电源就是3.3V。先来个3.3电源的特写 理论上是行得通的,但是要测试一下,保险,搭上可调电源 先看输入电压,5V 然后看下输出电压,3.2V,完全符合标准 OK,下面直接把接口板放在主控板上,看能不能塞进壳子,先把接口板背面的小元件都清理掉,搞平 然后贴在主控板上 找个配套的壳子来 然后放进去比比,能不能放下 貌似不能,太厚了 好吧,继续使用我的切割利器,开孔,先划线 切割!! 貌似有一点点大了。。。不过没关系,反正到时候是放在外壳里面的,外面看不到,只要固定好就行啦~~ 别只顾切割,看供电线路有没有被切断 电阻为0,还好还好,没伤到供电电路 下面就要看怎么合体了,比划了一下,发现用铜丝固定是个不错的选择 在主控板两边要焊接的地方把绝缘漆挂掉,露出铜箔 然后上锡 先把铜丝焊在接口板上,同时要在两侧稍微弯个角度,要不然还是放不进外壳 然后是焊接固定 看看正面 再放进壳子里看看,OK了,高度可以了,螺丝都可以拧上了 (责任编辑:admin) |
