所需元件:
1、万用电路板(简称洞洞板)
2、STC89C52RC单片机 3、32个5mm白发蓝LED
4、2个瓷片电容
5、1个12.000HZ晶振

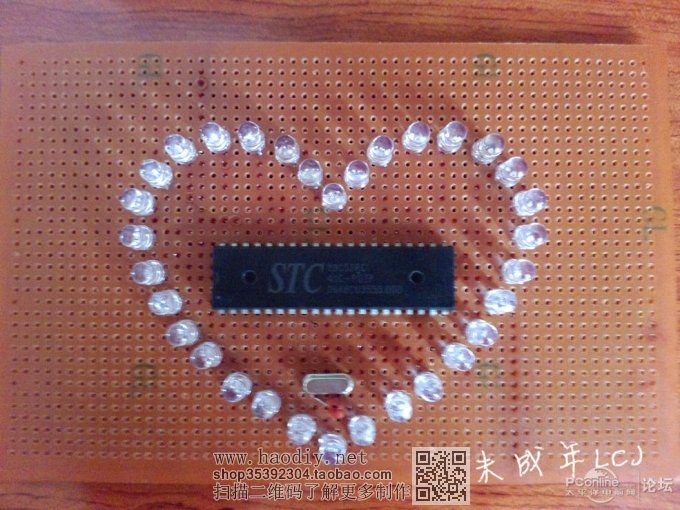

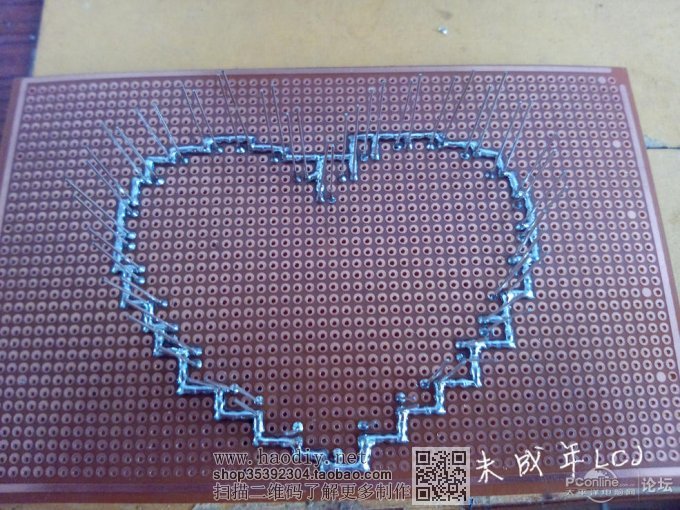

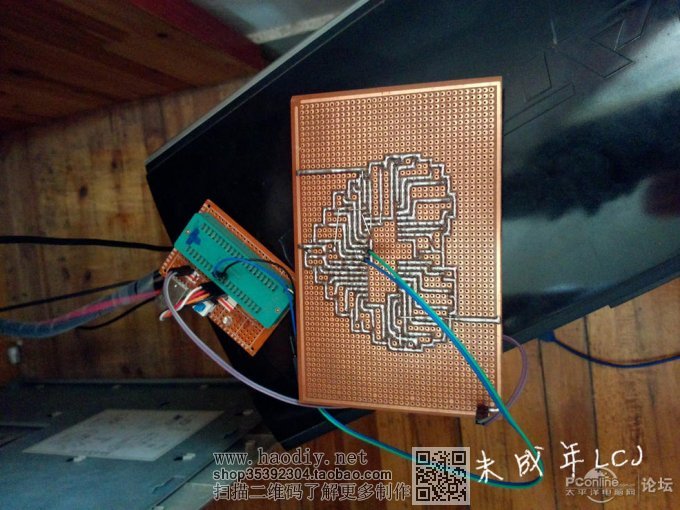

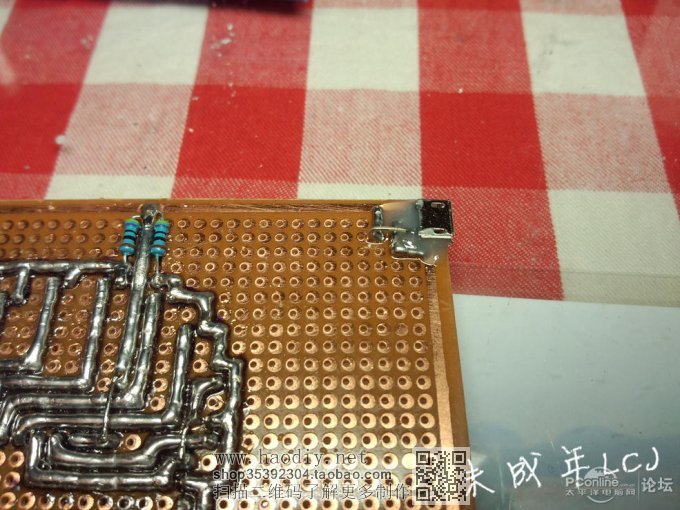

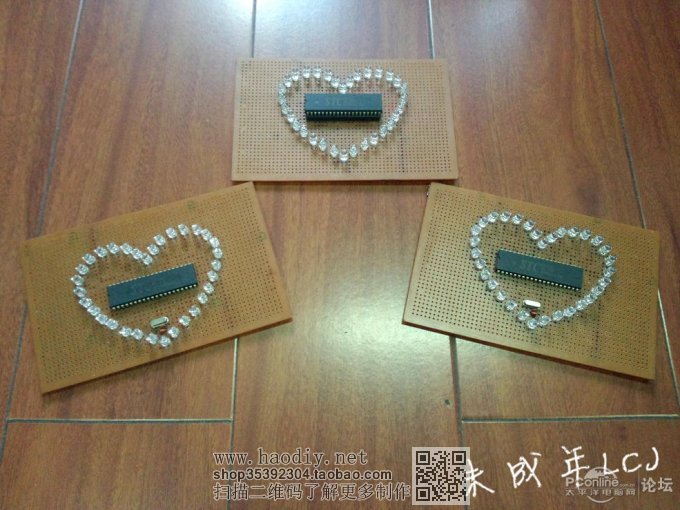

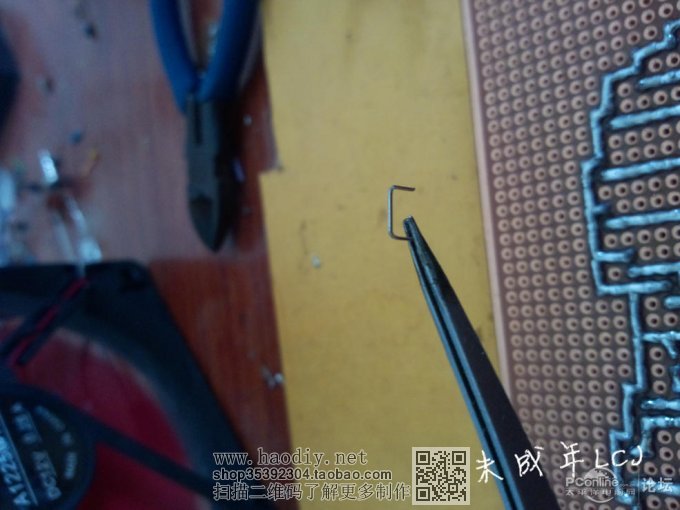

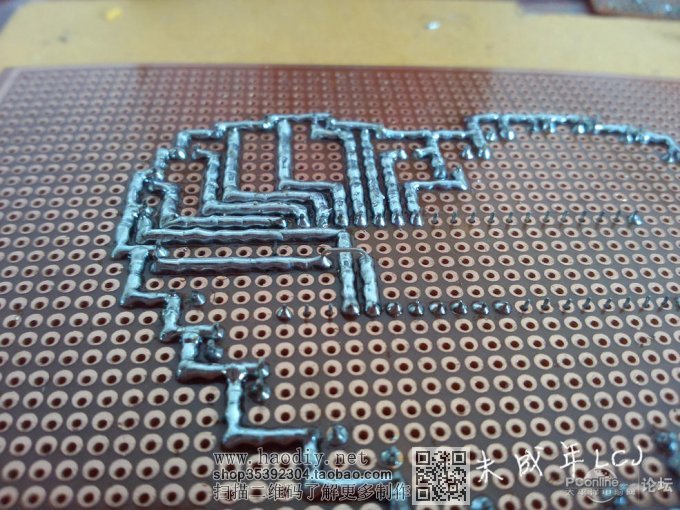

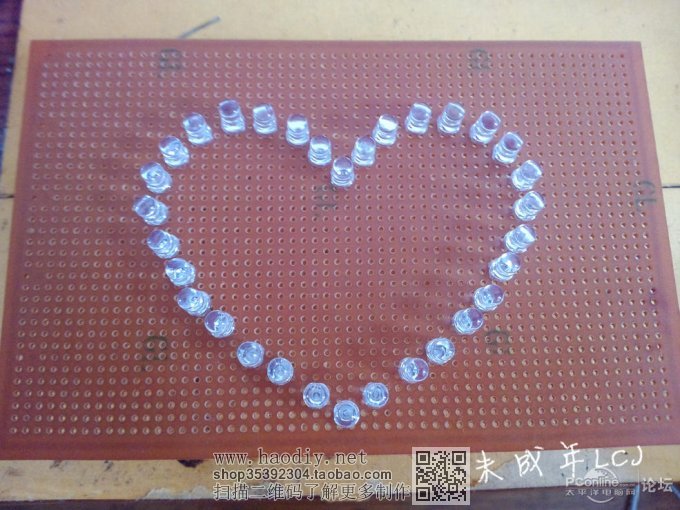

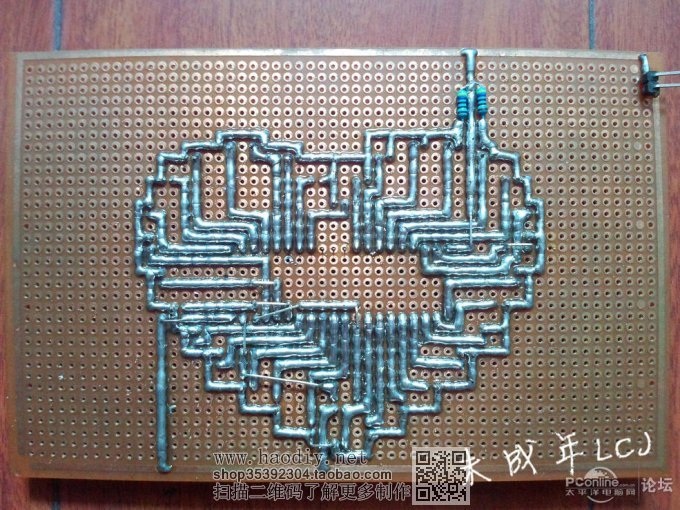

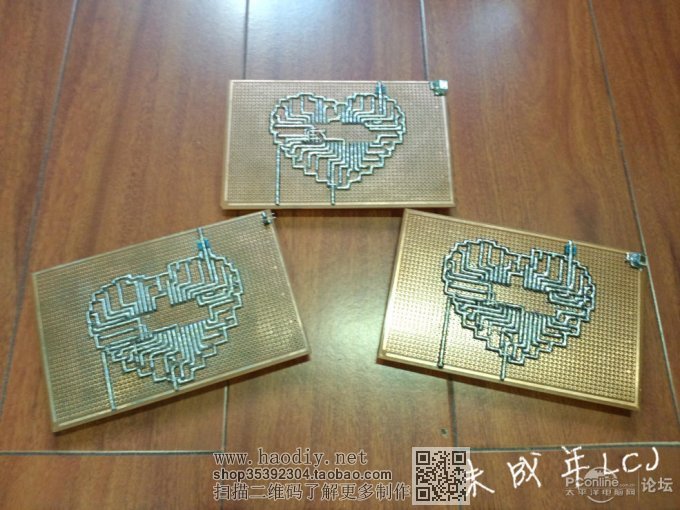

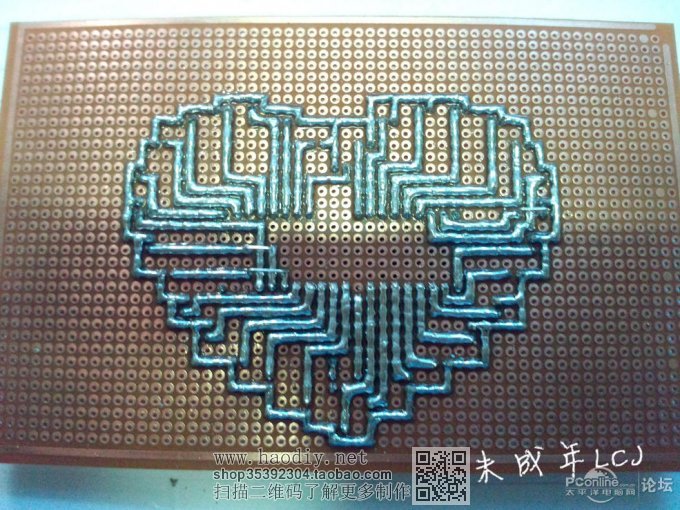

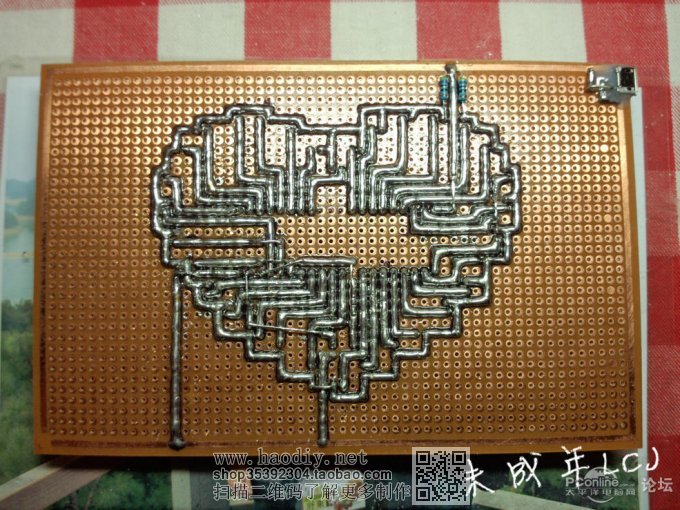

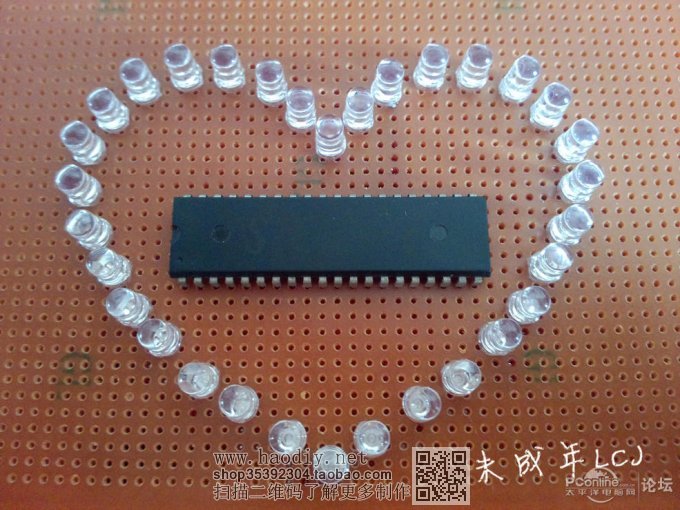

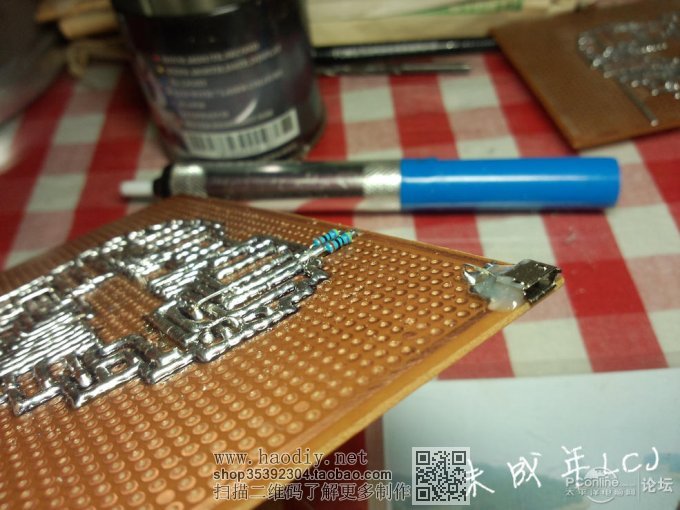

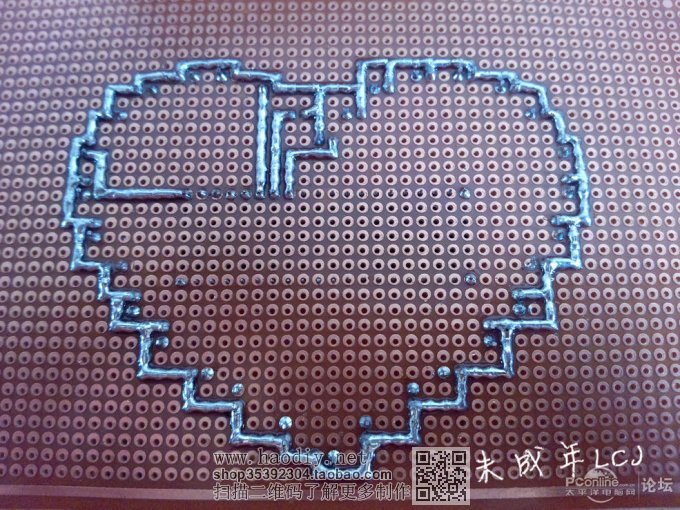

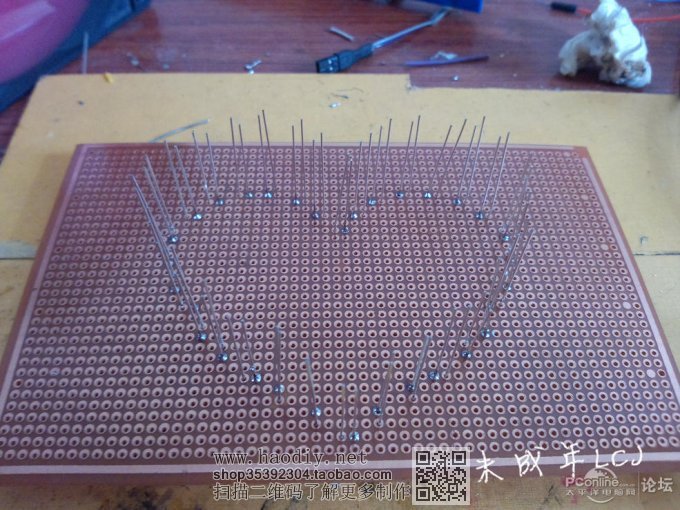

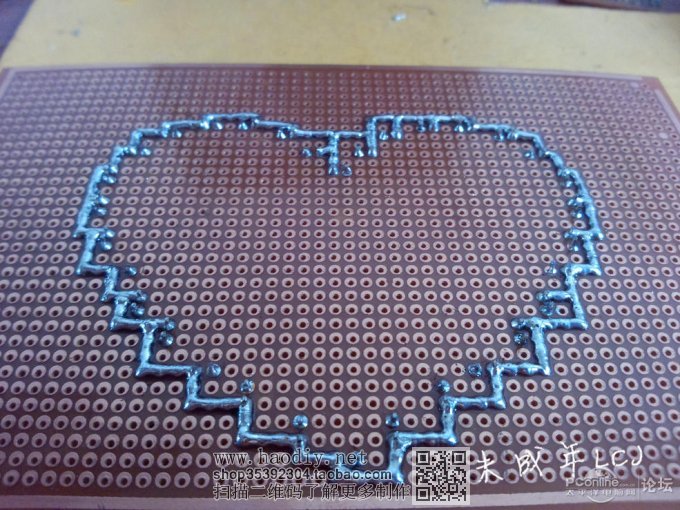

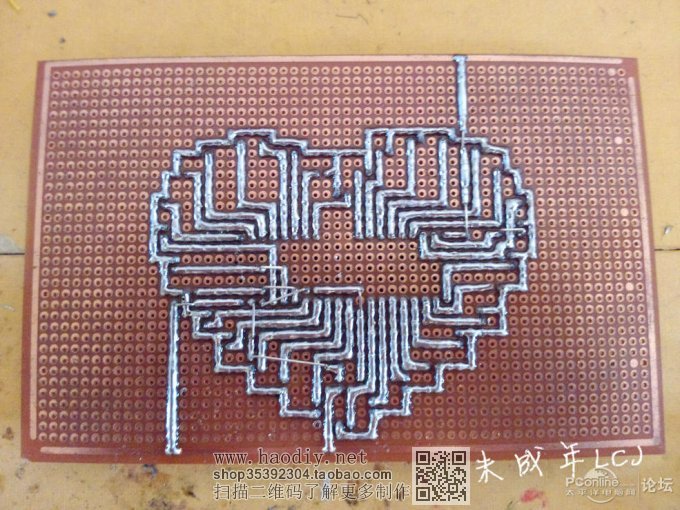

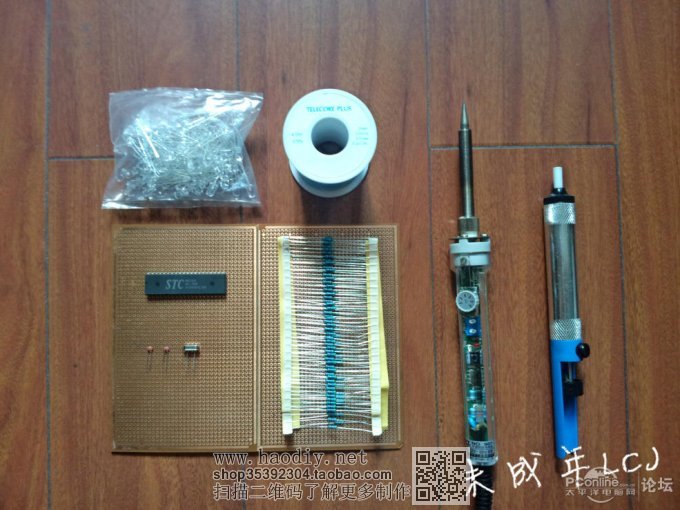

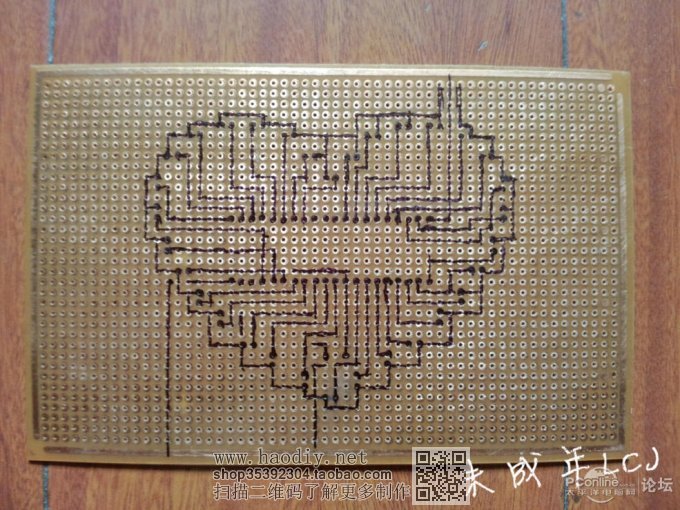

6、2个470欧姆电阻 ![]() 图片不多 大家将就看~ ![]() ![]() 作案工具 ![]() ![]() ![]() ![]() 先用32个LED摆好形状 ![]() ![]() ![]() ![]() 画线模拟电路 目测效果还不错~ (这是第二块板)![]() 然后焊上一个引脚,方便调整 ![]() ![]() 调整好LED的后,把所有LED的正极焊在一起 ![]() ![]() 把引脚剪掉 好看多了~![]() ![]() 把单片机插好位置 ![]() ![]() 开始最辛苦的走线~~ ![]() ![]() ![]() ![]() 用剪下来的针脚飞线,是不是很高大上啊~~ ![]() ![]() 不是订书钉!! ![]() 有点感觉了~ ![]() 是不是挺有美感~![]() 挺辛苦的说,天气还这么热 ![]() ![]() ![]() ![]() 真的不是订书钉啊~~~~~ ![]() ![]() 终于把线走的差不多了 明天继续~~![]() ![]() ![]() ![]() 第二天... 把单片机供电部分走好~ ![]() ![]() ![]() 焊上电阻 ![]() ![]() 这是第二块~Micro USB 供电哟~ ![]() ![]() ![]() ![]() 焊晶振和电容的过程省略了。。。抱歉啊~~ ![]() ![]() ![]() 上正面图~~ 是不是很漂亮啊~~~![]() ![]() ![]() 之后又做了2个~来张全家福~ ![]() ![]() ![]() ![]() ![]() 写程序当然得交给辉辉同学啦~~大神唉~ ![]() 除了他还有谁呢~ ![]() ![]() ![]() ![]() ![]() |








目测效果还不错~
(这是第二块板)














明天继续~~





是不是很漂亮啊~~~
