步进电机驱动电路的制作

时间:2017-07-05 03:05来源:本站 作者:haodiy 点击: 次
前几天吧寒假作业糊弄完了， 这几天没事干昨天晚上看到了步进电机 然后就 研究了半晚上原理今天在我的那个单片机试验箱里翻到啦一个35mm的步进电机， 然后在配套

   前几天吧寒假作业糊弄完了， 这几天没事干昨天晚上看到了步进电机 然后就 研究了半晚上原理

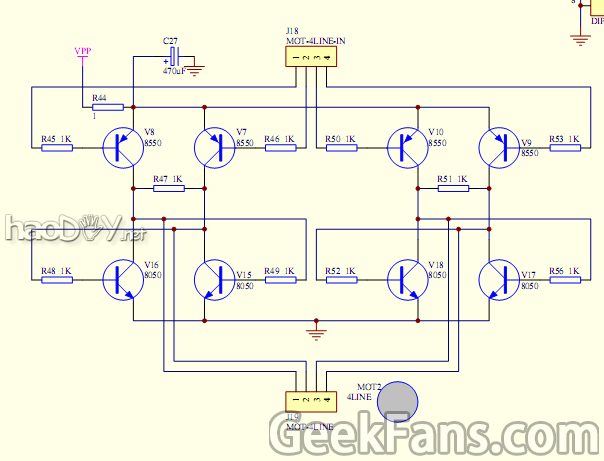

  今天在我的那个单片机试验箱里翻到啦一个35mm的步进电机， 然后在配套资料里面找到了驱动电路
的电路图    如图

步进电机驱动电路的制作


步进电机驱动电路的制作


   下面我给大家讲讲原理 （仅供参考） ：首先j18接口是加到单片机io口上的 j19接到步进电机 j19的1234分别为步进电机的a,a1,b,b1
   首先 8550是低电平导通，如果j18的1的电平为0，那么三极管v8导通，v8导通之后j19的1脚的电平为1
，同时电流又通过R49让三极管v15导通 由电路图可知 ，j19的2脚接到了v15的集电极，且j19的2脚和1脚是
一组线圈，3和4脚是一组线圈，现在1脚电平为1，电流流经一组线圈 从2脚出来通过三极管v15 流向负极。
也就是 三极管v8和v15是一组，v7和v16是一组，v10和v17是一组，v9和v18是一组，  这样两个三极管共
同承担电流 可以使电路更稳定
这就是工作原理 ，其他的几组三极管同理

步进电机驱动电路的制作

，至于r47和r51是干啥用的，我也不知道

步进电机驱动电路的制作

，谁知道的话
就说出来，我会感谢你们滴， 我讲的可能不怎么好，你们可以喷

步进电机驱动电路的制作

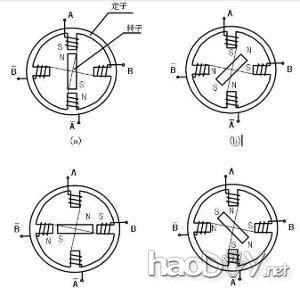

  至于步进电机的原理 百度一大堆，我就不介绍了


  下面就是制作过程；

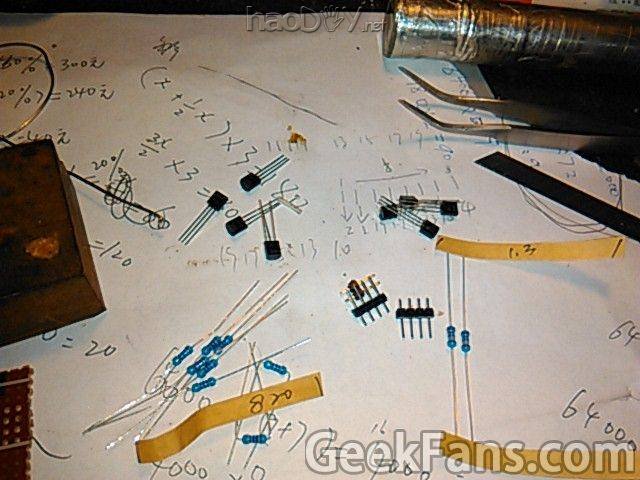

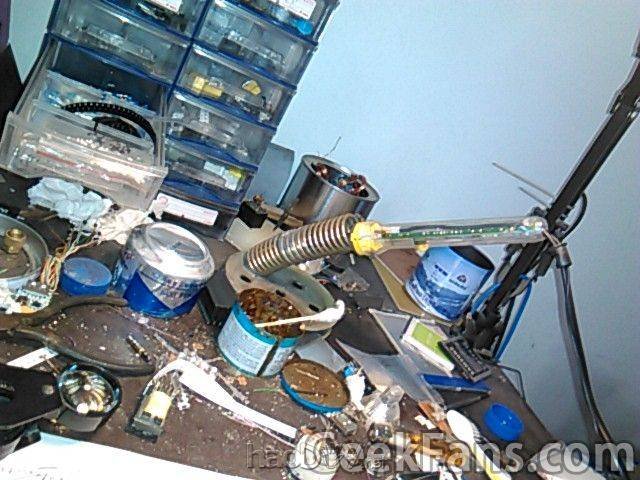

需要的东西就是这些  三极管8550和8050 ，电阻（没找到1k电阻除了r47和r51用1.3k，其别的用820欧，排针，还有洞洞板，一把烙铁


步进电机驱动电路的制作





步进电机驱动电路的制作




步进电机驱动电路的制作

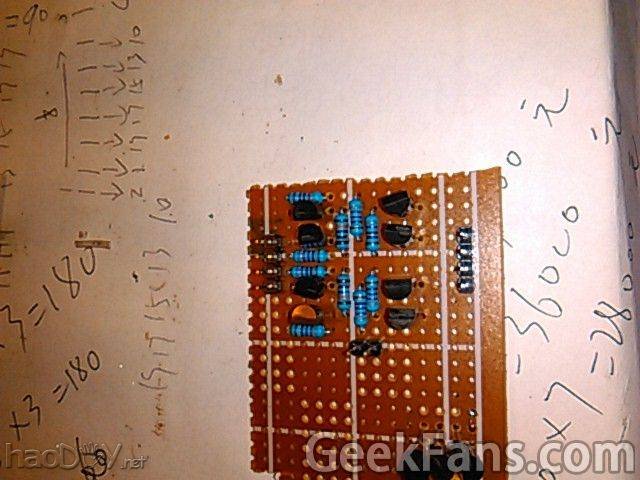

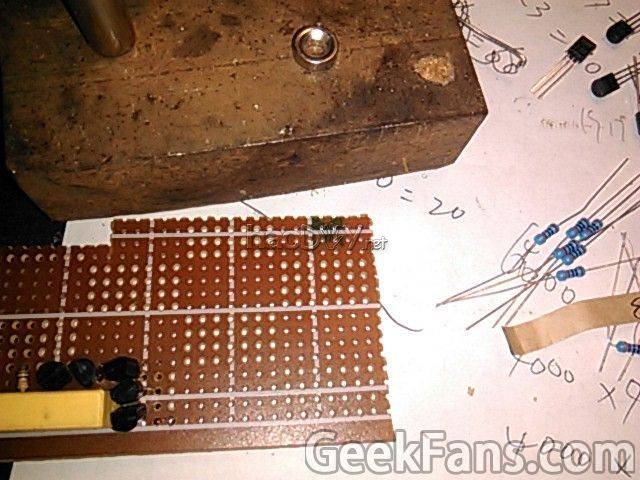

然后按照电路图在洞洞板上安装零件


步进电机驱动电路的制作

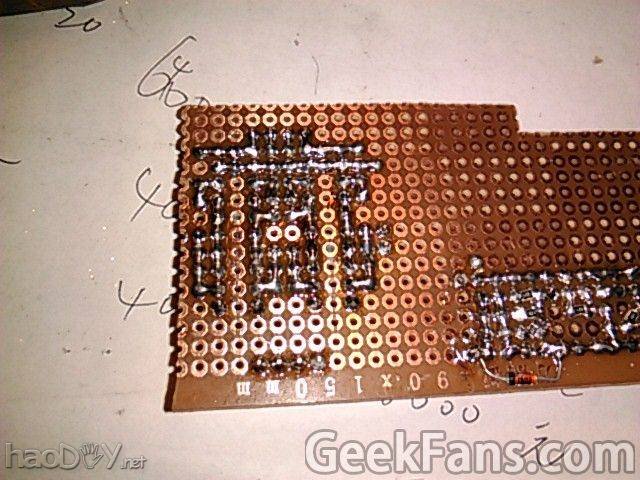

    反面



步进电机驱动电路的制作

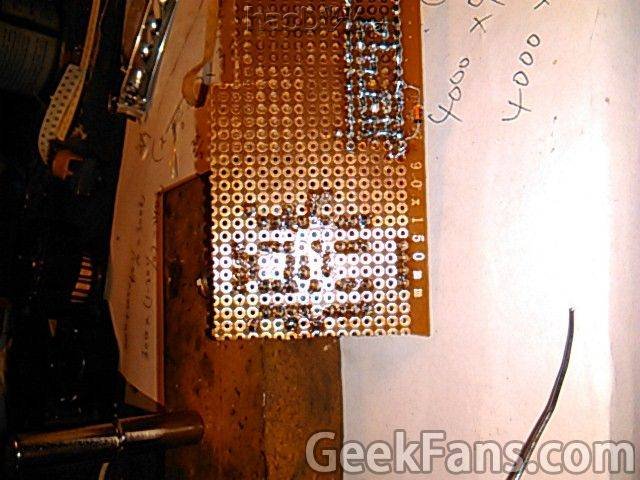

    布线~~~~~


步进电机驱动电路的制作

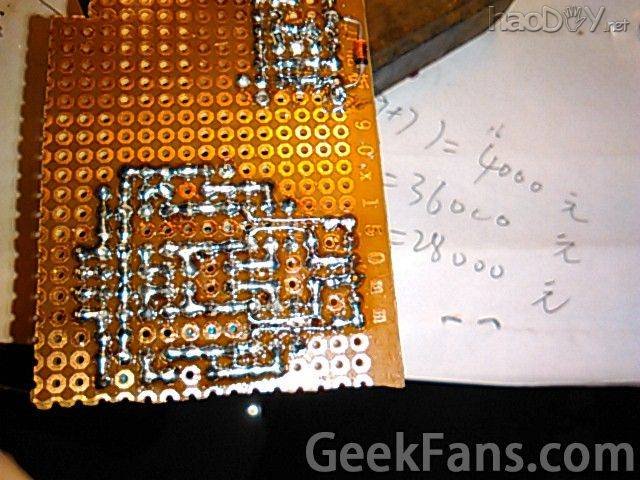

  地方不够的把焊盘削成两半 然后焊金属丝


步进电机驱动电路的制作

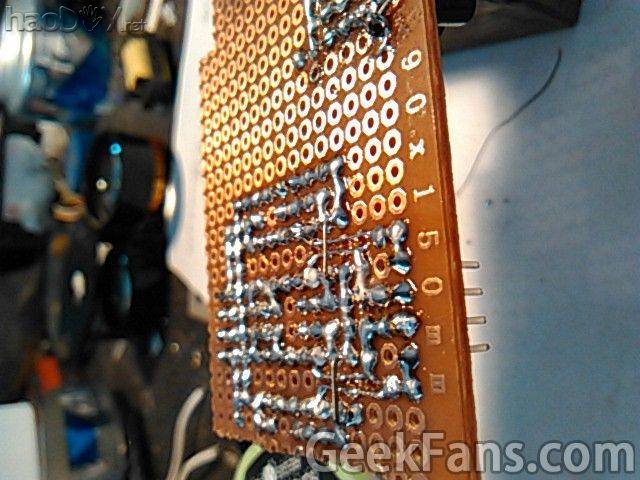

    有的地方没法布线 就用跳线像这样：


步进电机驱动电路的制作




步进电机驱动电路的制作
