两个三极管搞定闪灯电路

时间:2017-07-06 12:45来源:本站 作者:haodiy 点击: 次
可以说我是把这玩意照搬过来的。闪光电路所需材料：1. Φ3发光二极管2个2. 2N5551三极管2个3. 100K色环电阻2个4. 390R色环电阻2个5. 10V/10UF铝电解电容2个不多

可以说我是把这玩意照搬过来的。


闪光电路所需材料：


1. Φ3发光二极管2个


2. 2N5551三极管2个


3. 100K色环电阻2个


4. 390R色环电阻2个


5. 10V/10UF铝电解电容2个


不多说了上图

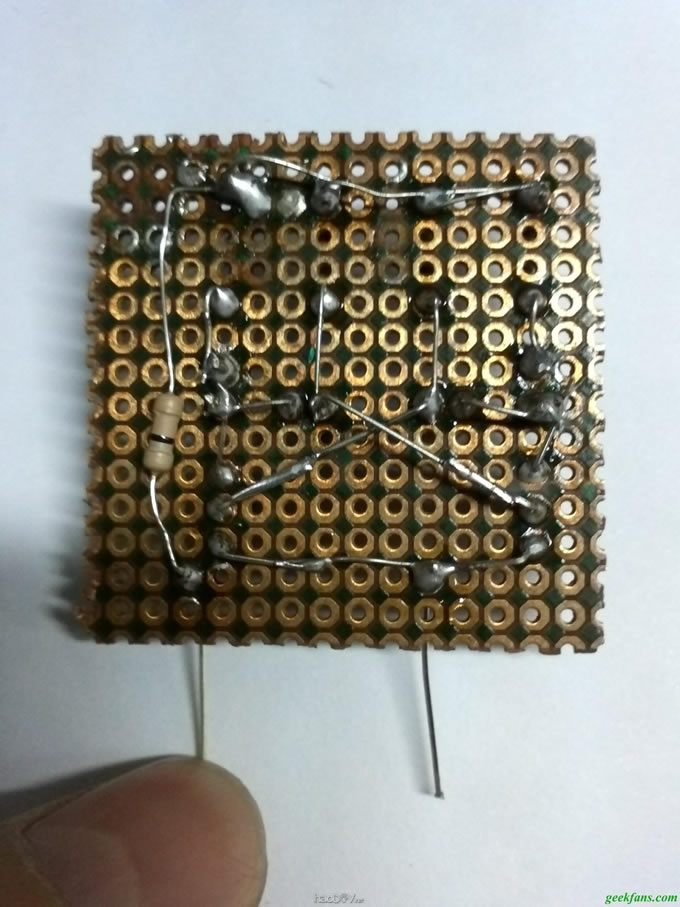

两个三极管搞定闪灯电路

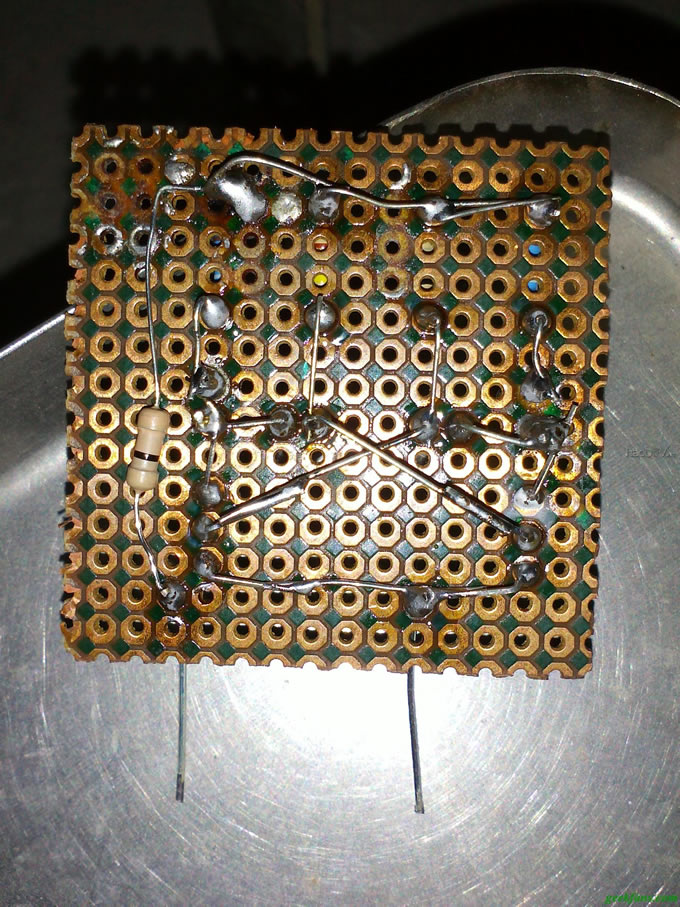

两个三极管搞定闪灯电路

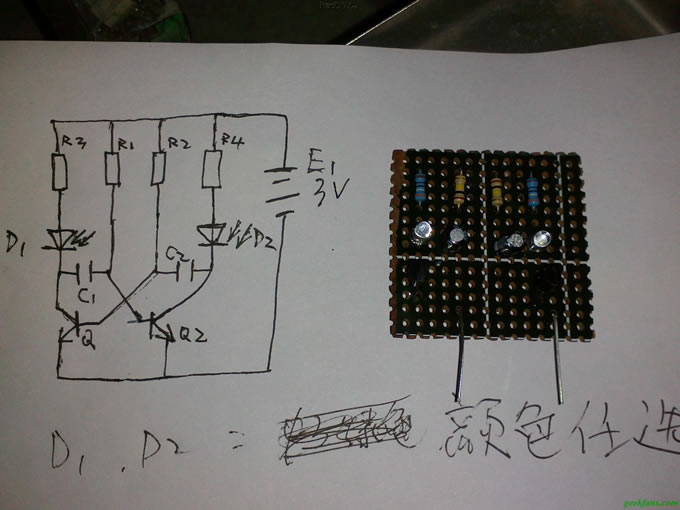

两个三极管搞定闪灯电路

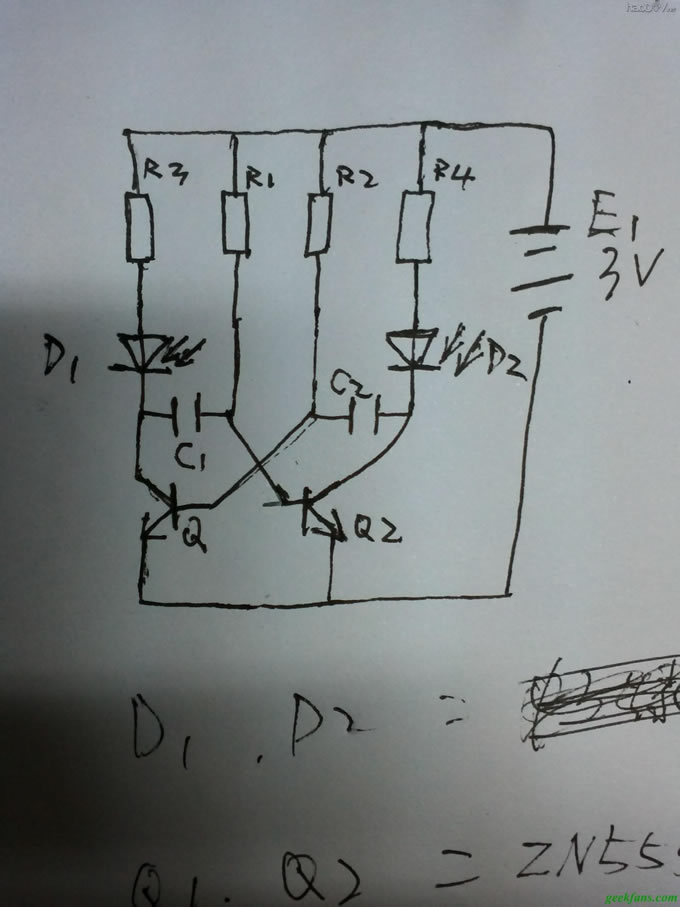

两个三极管搞定闪灯电路

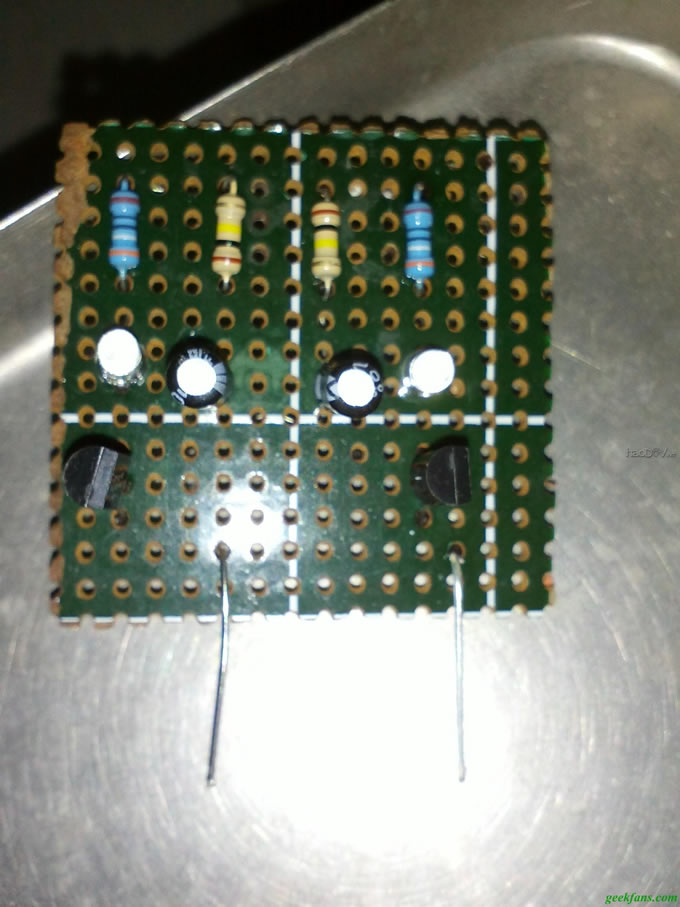

两个三极管搞定闪灯电路


不知道GEEKFANS肿么了，图片下面半截不显示了。(已经显示了)
