自制高精度无线话筒

时间:2017-07-05 16:36来源:本站 作者:haodiy 点击:

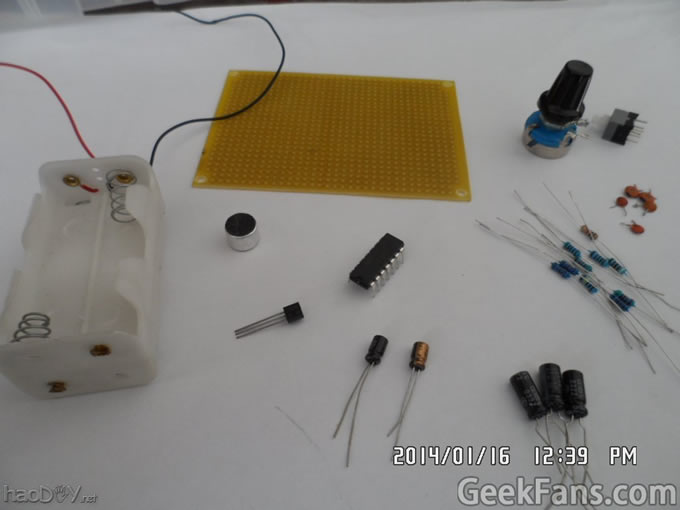

前段时间转了一个高精度无线话筒的帖子,特意抽出时间来制作,供大家学习,参考。(让大家久等了,做的不好还请多包涵) 所需原件: 将元器件排下位置(正面):

自制高精度无线话筒

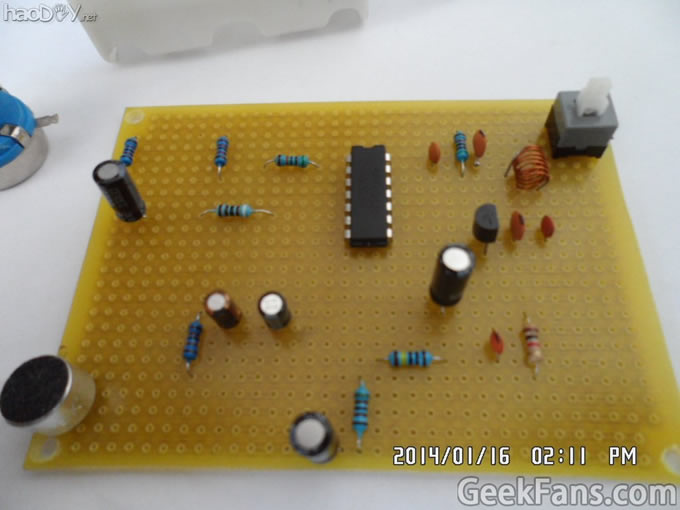

将元器件排下位置(正面):

自制高精度无线话筒

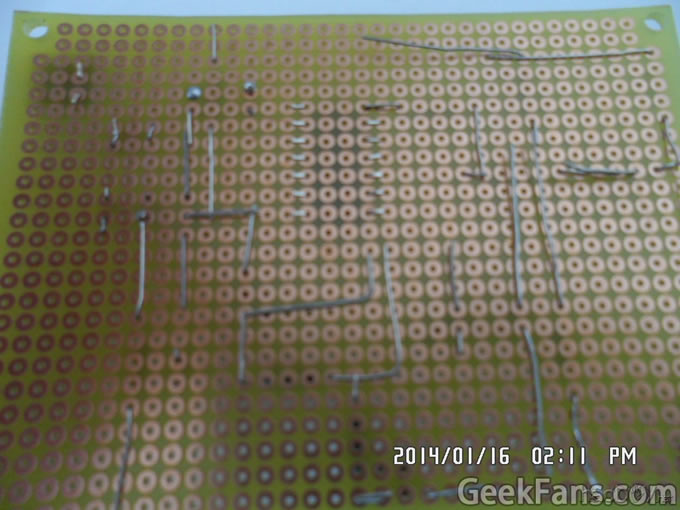

反面:

自制高精度无线话筒

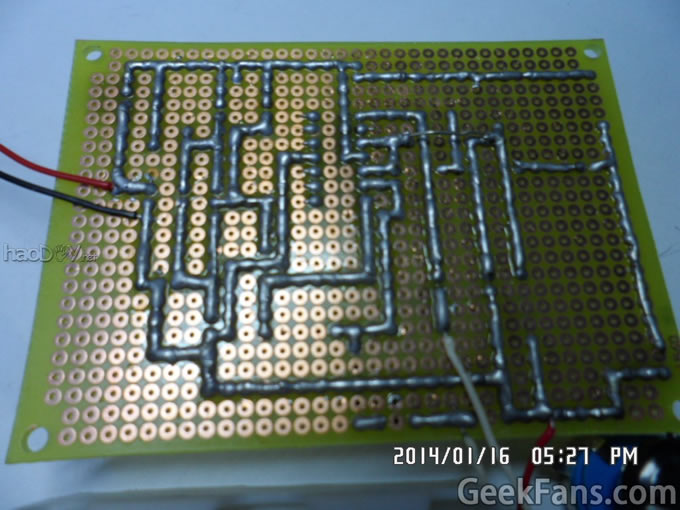

焊接好的样子(焊工很渣,见笑了)

自制高精度无线话筒

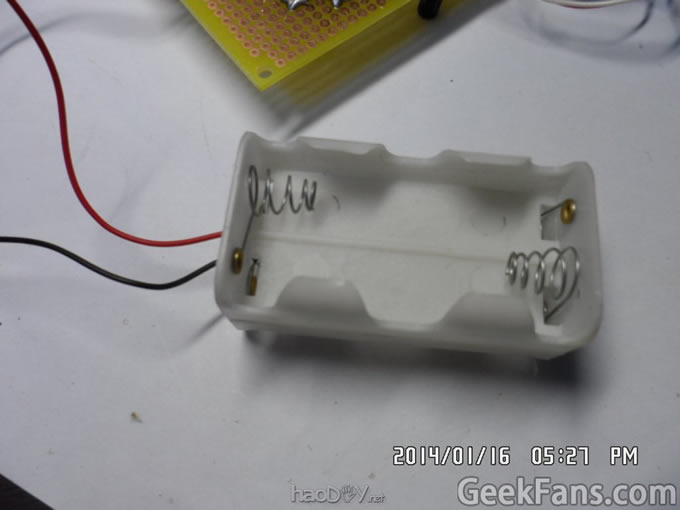

4节5号电池供电

自制高精度无线话筒

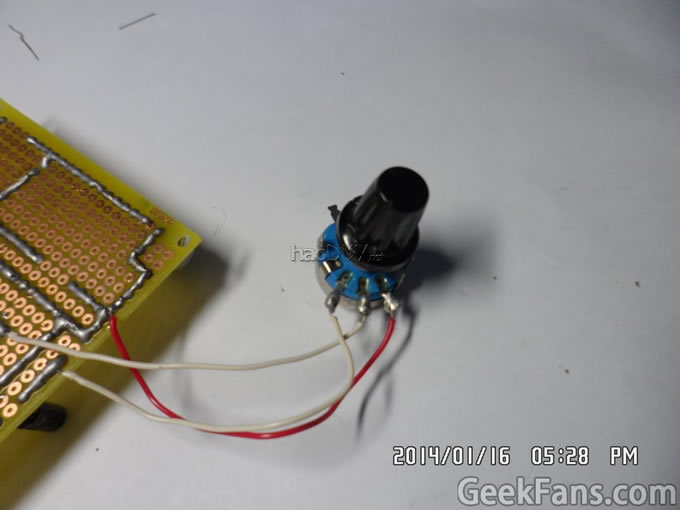

电位器没有焊接在板子上,调整电位器使(7)脚输出信号强度适中(具体详见电路图)

自制高精度无线话筒

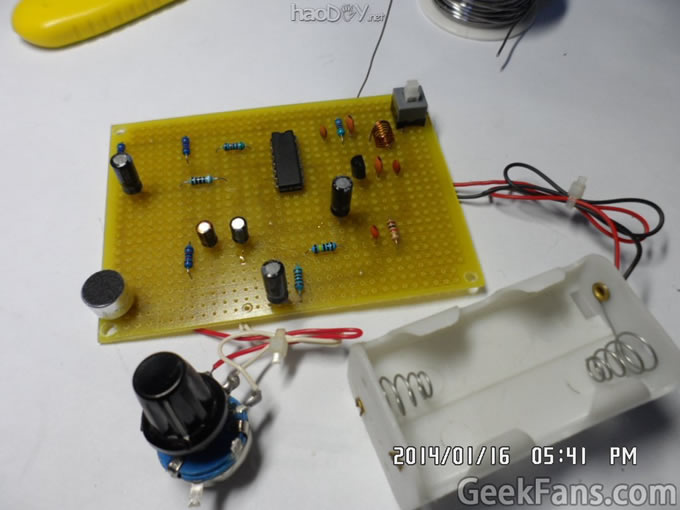

整体:

自制高精度无线话筒

工作频率在88~108MHZ范围内,用收音机即可接收。(完成后,在调制频率时,大家需有耐心) 此实例中三极管采用的是NPN 9018型。经试验证明,电路工作较为稳定,无明显跑频现象,用手机放在驻极体话筒旁播放歌曲,过好一段时间频率仍未偏移。关上房间门,拿着收音机经过几道隔墙仍可接收,并没有多大衰减。灵敏度较好。当然不能和专业的去比较,业余玩玩还是可以的。至于电路工作原理在 无线电 基础资料区 有详细的说明!

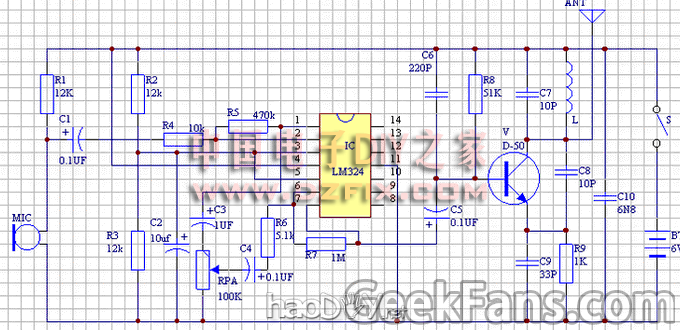

下面是电路图:

自制高精度无线话筒
