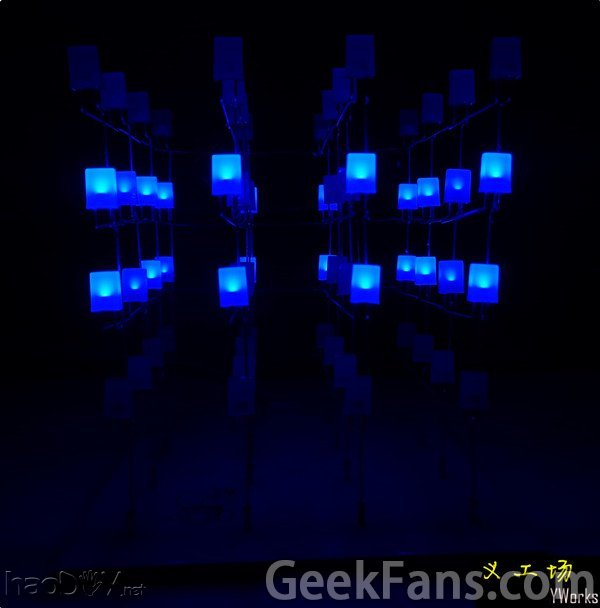

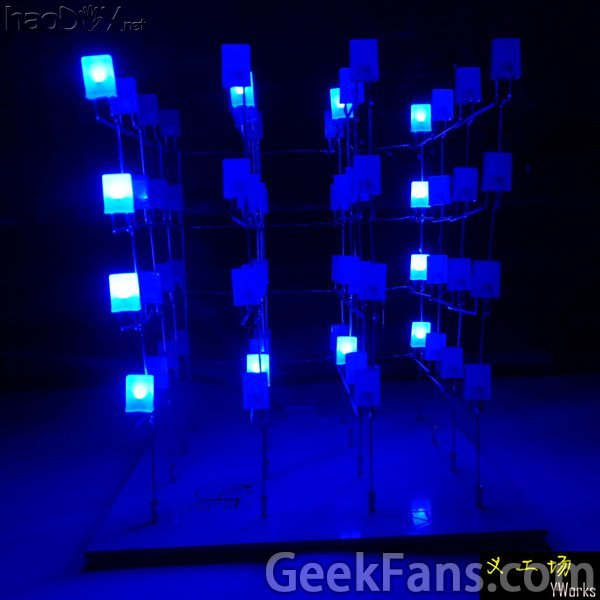

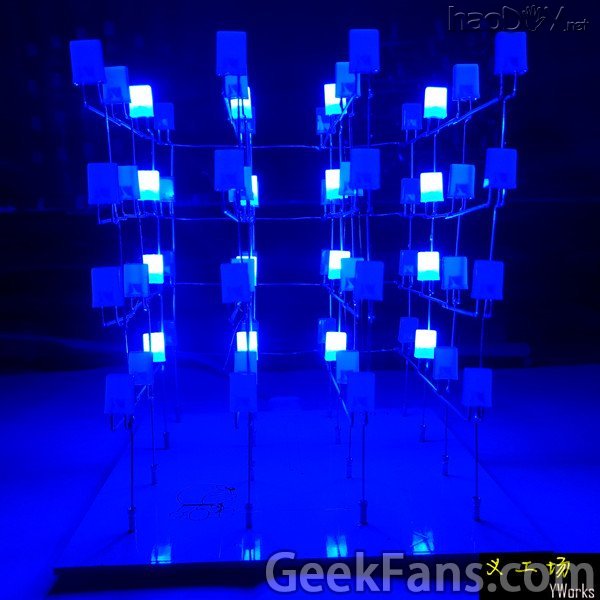

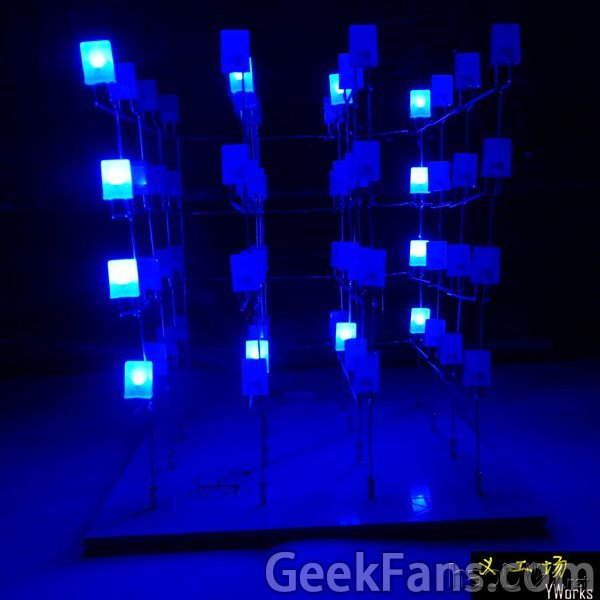

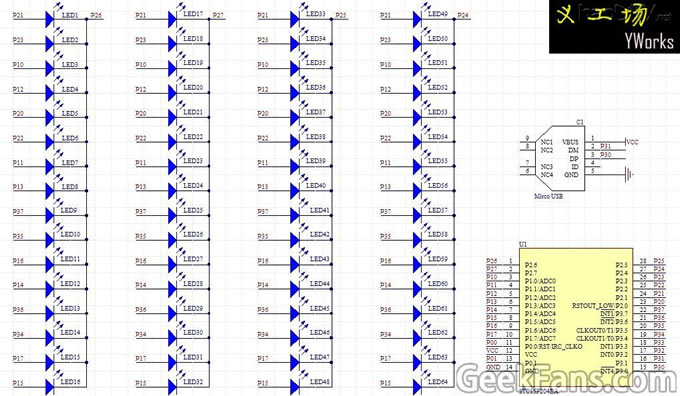

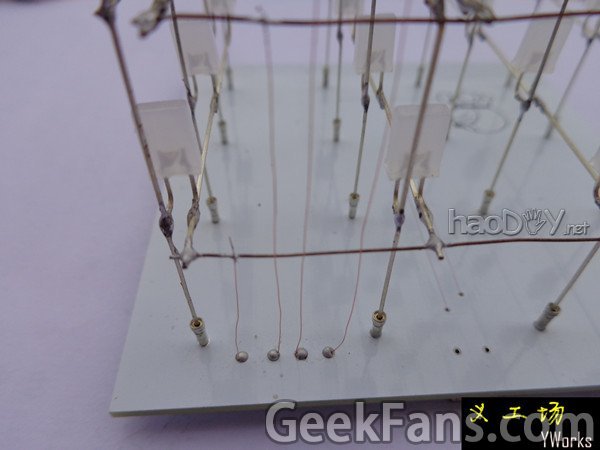

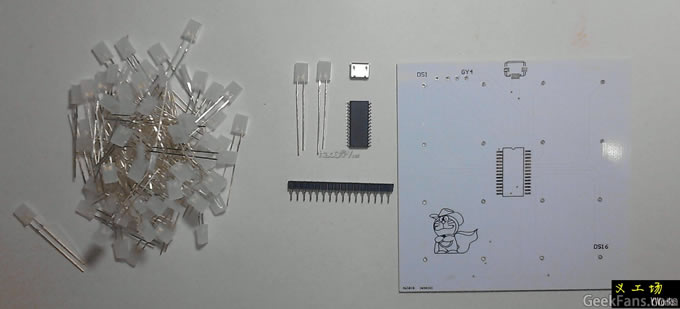

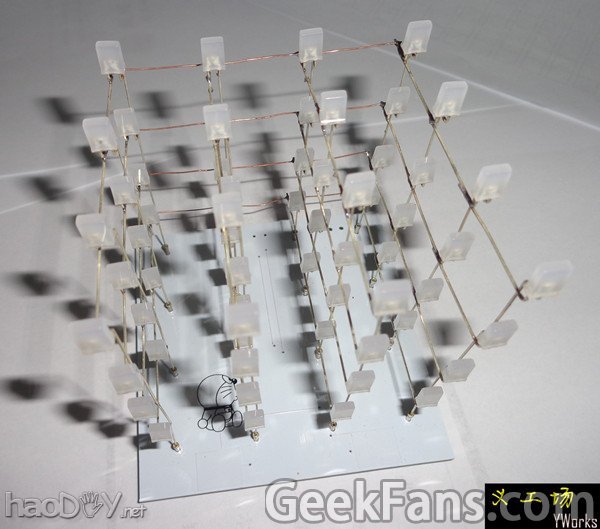

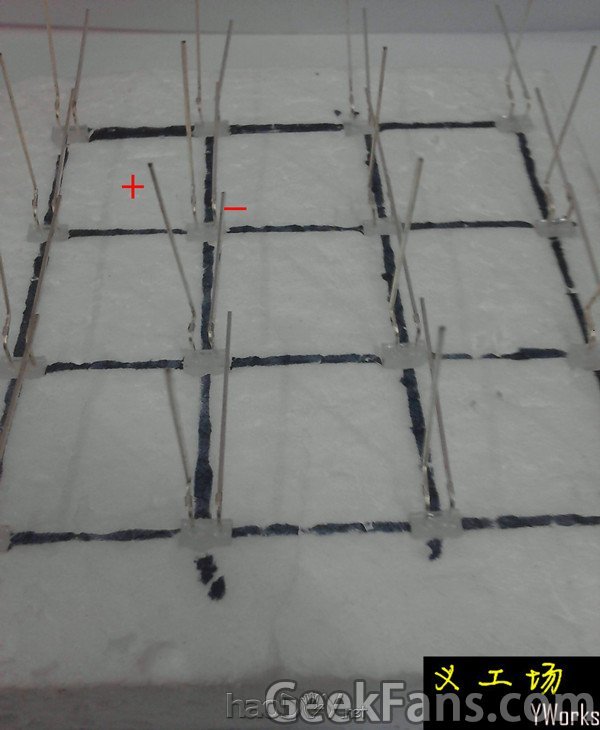

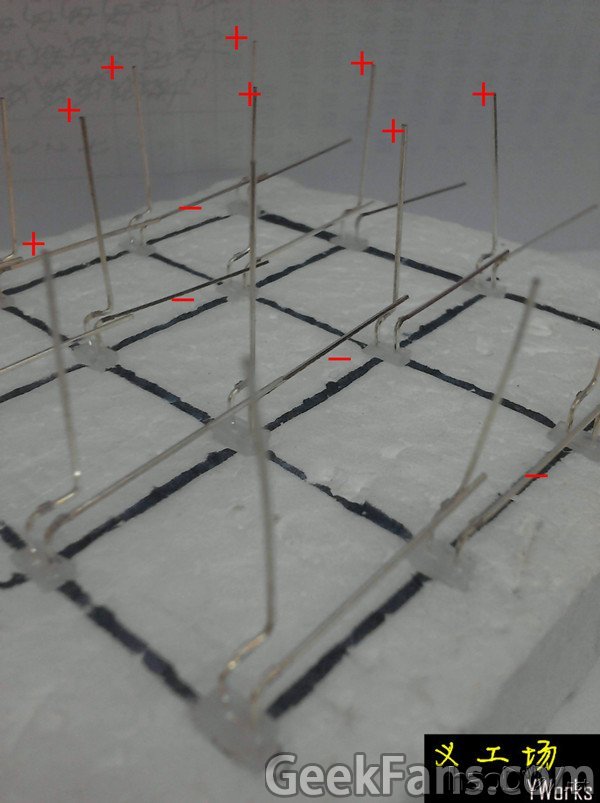

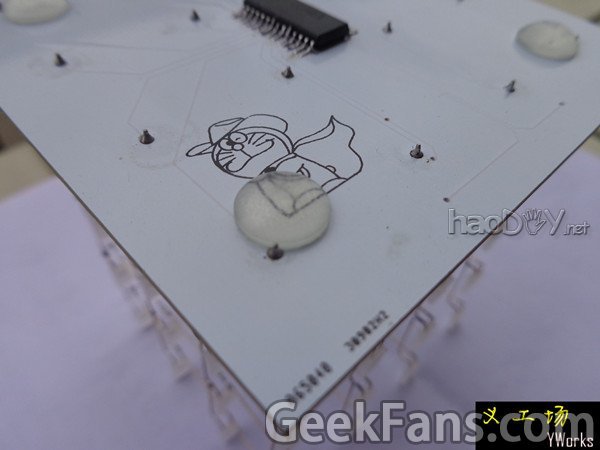

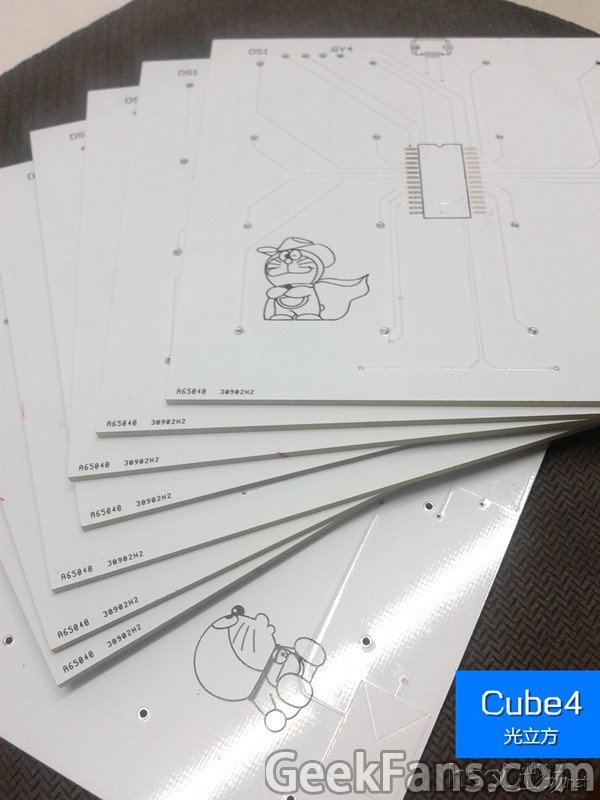

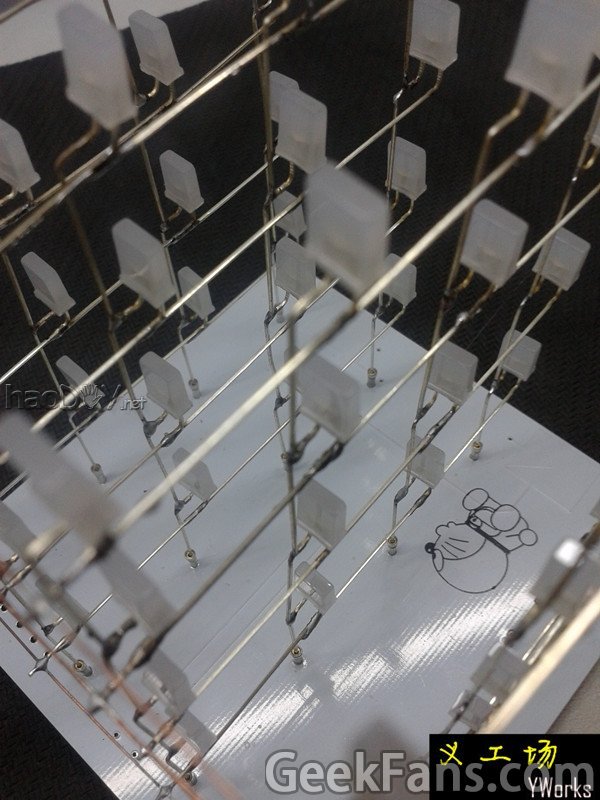

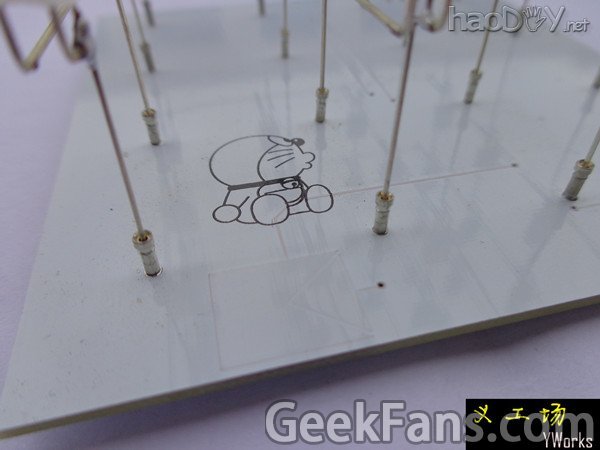

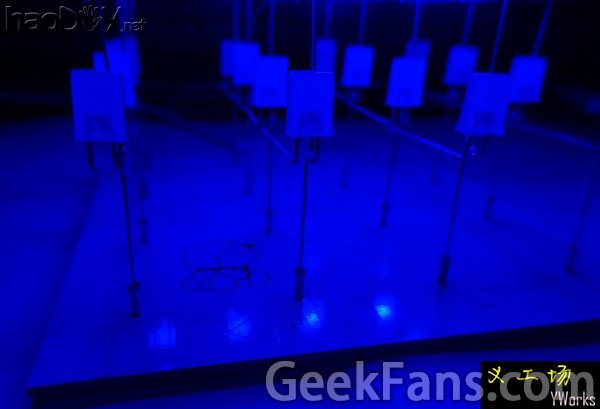

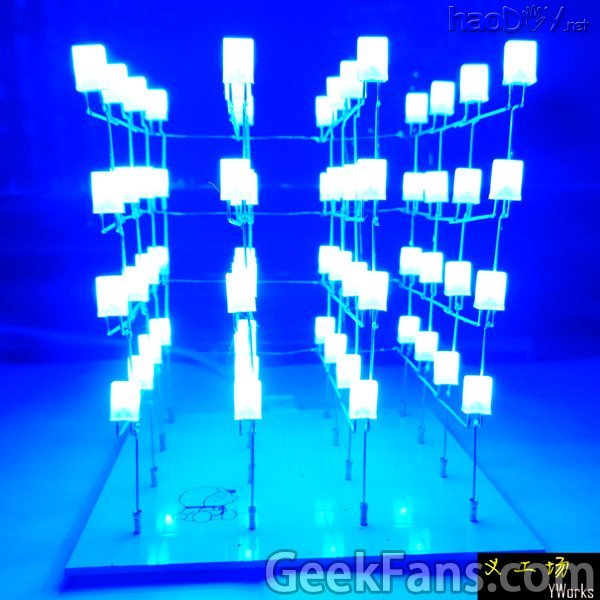

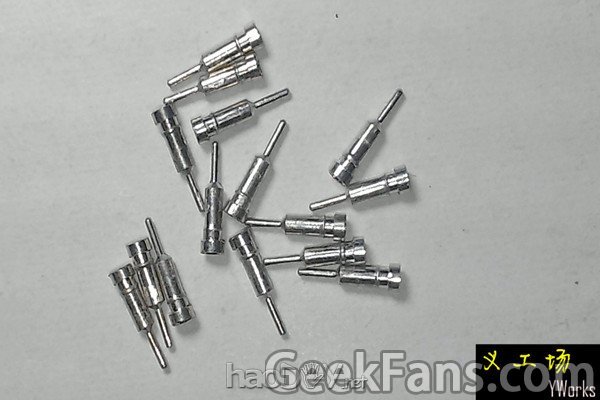

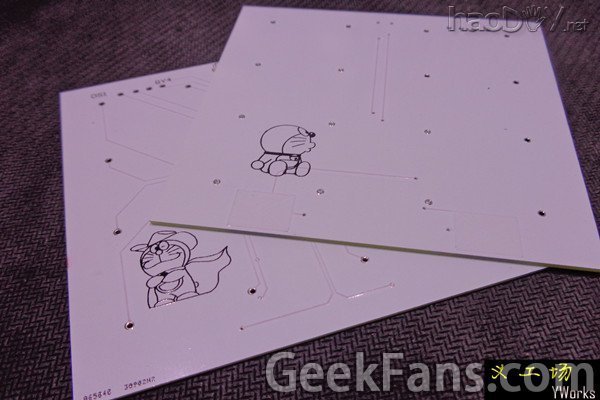

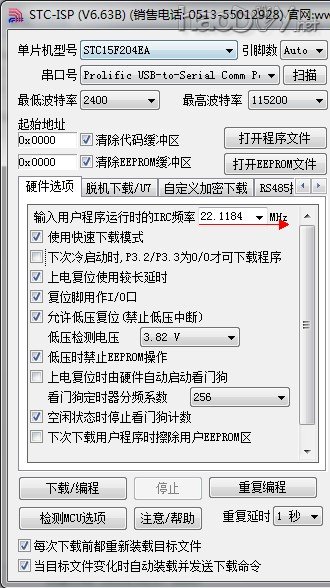

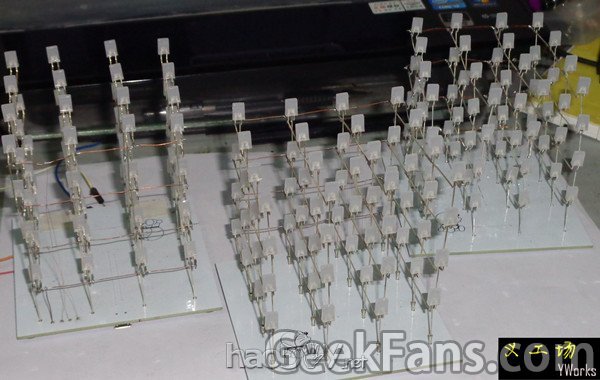

钟爱LED,所以这次做了一个Cube4迷你光立方,4x4x4显示,元件极少,焊接超简单,这次发布将公开原理图和HEX文件,大家都可以制作出精美的Cube4,以后会继续发布一些自己的制作。 /*********************************************************/ 下面看制作过程: 所需元件:高亮雾面LED,PCB电路板,STC单片机,排孔,MicroUSB 排孔,用于LED的接插 Cube4成品效果图,美观大气 来个特写 功能介绍 PCB,加上了伴随着我们一起长大的A梦君同学,萌气十足 焊接方法,层共阴,束共阳 Cube4成品大观园 每层用漆包线引出来焊接到板上 A梦君:咦,怎么那么好看? A梦君:当然好看啦!还加上了大气的透明脚垫哦! 附上原理图 Cube4光立方原理图和HEX文件下载地址: ╭═══════════════╮ ╭══════┤ YWorks网站群 ├══════╮ ║ ╰═══════════════╯ ║ ║ 百度空间: ║ ║ 新浪微博: ║ ║ 网易邮箱:yworks@yeah.net ║ ║ ╭───────────────────────╮ ║ ╰══┤ 义工场-YWorks ├══╯ ╰───────────────────────╯ (责任编辑:admin) |
