实现ZVS的可调频等离子扬声器

时间:2017-07-06 12:51来源:本站 作者:haodiy 点击:
最近看到有奖品,我也闲不住了,就做了一台等离子扬声器,和各位高手PK一下咯 首先介绍下电路, 本是以NE555集成电路为核心的驱动部分和两个IRFP460并管功率输出

    最近看到有奖品,我也闲不住了,就做了一台等离子扬声器,和各位高手PK一下咯

实现ZVS的可调频等离子扬声器



首先介绍下电路,

本是以NE555集成电路为核心的驱动部分和两个IRFP460并管功率输出部分组成。

NE555的振荡由RC来选频,所以6,7脚之间的电阻使用了一个电位器串联一个定值电阻,以实现调节输出频率。

5脚的音频输入直接用了接线端子,方便使用。



实现ZVS的可调频等离子扬声器

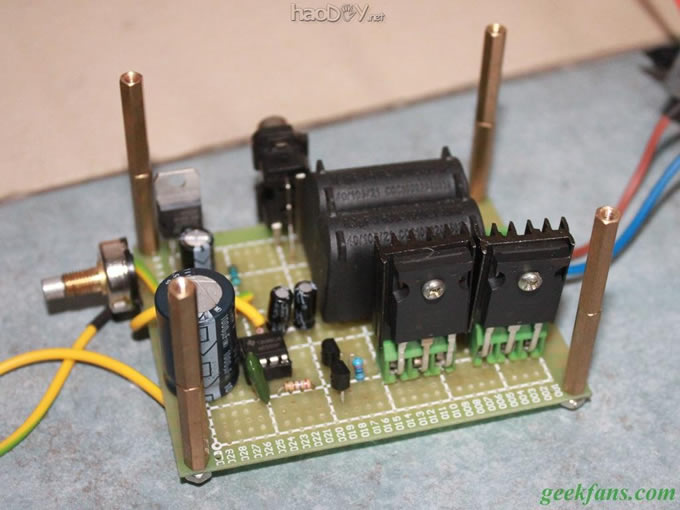

大家有没有留意到那两个大电容呢?这就是实现ZVS(零电压开关)的关键所在,由于场管460推的是高压包的初级,为感性负载,电压超前于电流,功率因数低,并联上合适的电容就能让电压和电流同相,提高功率,实现开关管开关时的零电压。

实现ZVS的可调频等离子扬声器

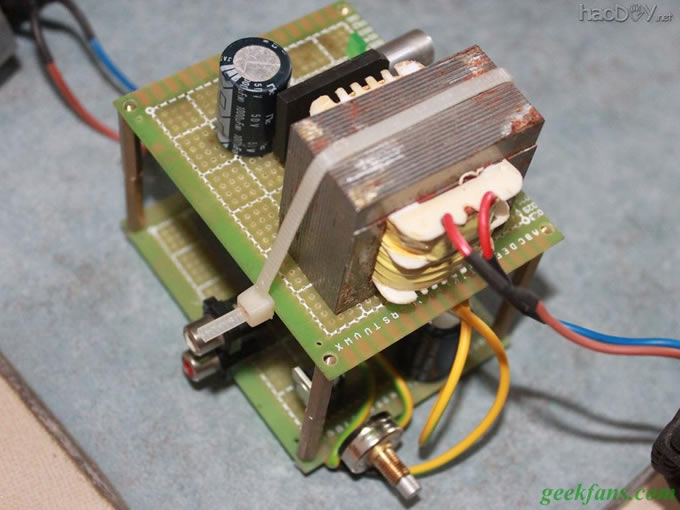

这是电源,AC24V输出,整流滤波后大约DC33V。这个电源是拆的,容量不大,以后买个大的。

实现ZVS的可调频等离子扬声器

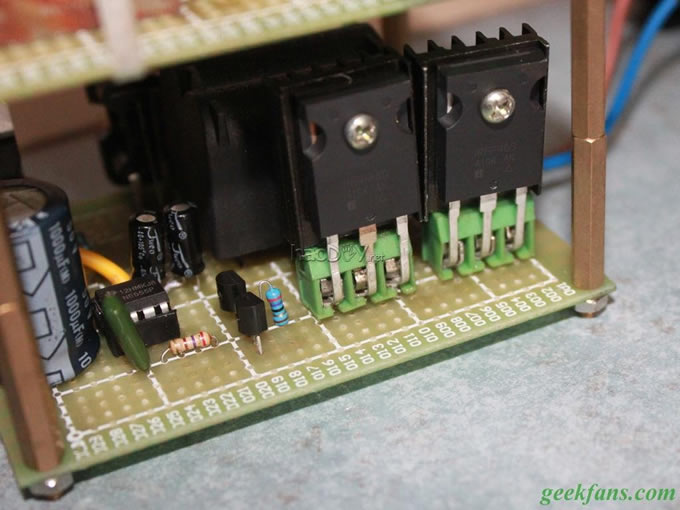

两个460场管,全新,6元一个。(之前玩TC烧过3个,心疼死)

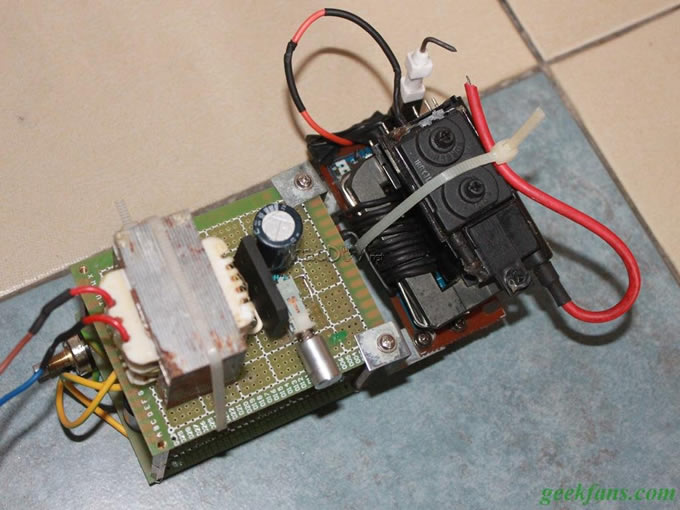

整体

实现ZVS的可调频等离子扬声器

高压输出负极用了耐高温的。。。这个在广东叫火嘴。。。


工作时的电弧:

实现ZVS的可调频等离子扬声器


还有其他频率时的电弧,比较长,但没有谐振时的粗。

实现ZVS的可调频等离子扬声器


实现ZVS的可调频等离子扬声器


好吧,我找不到视频在哪贴。。。等下补

----------------@视频来了@-------------------
