当某种缘故起因使电网电压溘然升高时，会使正在运行的冰箱、洗衣机、电视机、音响、电脑等家用电器蒙受差异水平的破坏，严峻时还会因此而产生火警，造成很大的经济丧失。本文先容一种浅显的过电压掩护装置，一旦电压高出应承范畴即可自动断电，电压规复正常又可自动接通，对家电起到掩护浸染。
　　事变道理

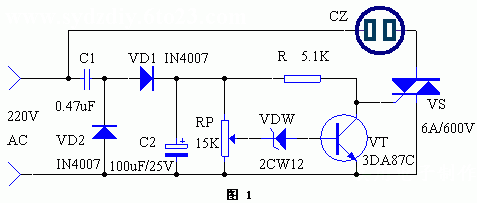

该装置事变道理见图1。电容器C1将220V交换市电降压限流后，由二极管VD1、VD2整流，电容器C2接受滤波，获得12V阁下的直流电压。当电网电压正常时，稳压二极管VDW不能被击穿导通，此时三极管VT处于截至状态，双向可控硅VS受到电压触发面导通，插在插座XS中的家电通电事变。
　　假如电网电压溘然升高，高出250V，此时在RP中点的电压就导致VDW击穿导通，VDW导通后，又使得三极管VT导通，VT导通后，其集电极—发射极的压降很小，不敷以触发VS，又导致VS截至，因此插座XS中的家电断电遏制事变，因而起到了掩护的目标。一旦电网电压降落，VT又截至，VT的集电极电位升高，又触发VS导通，家电得电继承事变。
该装置的调试异常简朴，当电网电压为220V时，调解RP，使VDW不击穿，当电压升高至250V，VT饱和导通即可，调试时用一调压变压器来模仿市电的变革更利便。
