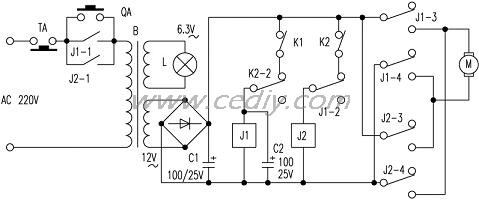

该电动窗帘电路行使元件少，靠得住性高，操纵利便，平常只用一只按钮节制窗帘的开闭，窗帘开闭到位后，电路自动割断220V交换电，既经济又安详。该电路还可以通过另一只按钮，担保窗帘可以停在任何必要的位置。笔者用该电路建造安装的电动窗帘，至今已事变8年有余了，从未出干涉题。详细电路见附图所示。
事变道理
　电源变压器B、桥式整流堆和电容C1构成12V直流电源。继电器J1、J2和行程开关K1、K2构成互锁电源极性切换电路。
　当按下按钮QA时，220V交换电接通，指示灯L点亮，因为C2的存在，J1两头的电压不能突变，故J2优先吸合，J2－1闭合，电路自保，J2－2断开，电路互锁，J2－3、J2－4闭合，电机得电正转，窗帘开启。窗帘完全开启后，行程开关K2被拉线拉动而断开，J2失电开释，J2－1断开，整个电路断电遏制事变。窗帘完全开启后，再次按下QA时，因为K2断开，J2不能吸合，J1吸合，J1－1闭合，电路自保，指示灯L点亮，J1－2断开，电路互锁，J1－3、J1－4闭合，电机得电反转，窗帘闭合。窗帘完全闭合后，行程开关K1被拉线拉动而断开，J1失电开释，J1－1断开，整个电路断电遏制事变。
　当必要窗帘停在恣意位置时，只要在窗帘行为进程中，按下按钮TA即可。 必要声名的是，本电路节制的窗帘开闭，是以开启举措为优先的，即窗帘只要不是呈完全开启状，当按下QA时，窗帘老是朝开启偏向行为。不外，一般行使时，窗帘一样平常是全开全闭轮回举措的，以是仅用一只按钮QA就可以节制窗帘的开闭了。
