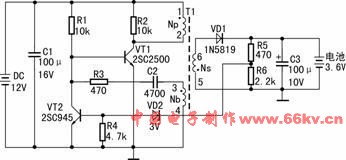

行使手机的人都有过这样的经验：外出时手机电池溘然没有电了，因充电器不在身边或找不到可以充电的处所，影响了手机的正常行使。为了办理这一题目，本文先容一种太阳妙手机充电器，它行使太阳能电池板，经电路举办直流电压调动后给手机电池充电，并能在电池充电完成后自动遏制充电。 事变道理 太阳能电池在行使时因为太阳光的变革较大，其内阻又较量高，因此输出电压不不变，输出电流也小，这就必要用一个直流调动电路调动电压后供手机电池充电，直流调动电路见图1，它是单管直流调动电路，回收单端反激式调动器电路的情势。当开关管VT1导通时，高频变压器T1低级线圈NP的感到电压为1正2负，次级线圈Ns为5正6负，整流二极管VD1处于截至状态，这时高频变压器T1通过低级线圈Np储存能量；当开关管VT1截至时，次级线圈Ns为5负6正，高频变压器T1中存储的能量通过VD1整流和电容C3滤波后向负载输出。
电路事变道理简述如下： 三极管VT1为开关电源管，它和T1、R1、R3、C2等构成自激式振荡电路。加上输入电源后，电流经启动电阻R1流向VT1的基极，使VT1导通。 VT1导通后，变压器低级线圈Np就加上输入直流电压，其集电极电流Ic在Np中线性增添，反馈线圈Nb发生3正4负的感到电压，使VT1获得基极为正，发射极为负的正反馈电压，此电压经C2、R3向VT1注入基极电流使VT1的集电极电流进一步增大，正反馈发生雪崩进程，使VT1饱和导通。在VT1饱和导通时代，T1通过低级线圈Np储存磁能。 与此同时，感到电压给C2充电，跟着C2充电电压的增高，VT1基极电位逐渐变低，当VT1的基极电流变革不能满意其继承饱和时，VT1 退出饱和区进入放大区。 VT1进入放大状态后，其集电极电流由放大状态前的最大值降落，在反馈线圈Nb发生3负4正的感到电压，使VT1基极电流减小，其集电极电流随之减小，正反馈再一次呈现雪崩进程，VT1敏捷截至。 VT1截至后，变压器T1储存的能量提供应负载，次级线圈Ns发生的5负6正的电压经二极管VD1整流滤波后，在C3上获得直流电压给手机电池充电。 在VT1截至时，直流供电输人电压和Nb感到的3负4正的电压又经R1、R3给C2反向充电，逐渐进步VT1基极电位，使其从头导通，再次翻传到达饱和状态，电路就这样一再振荡下去。 R5、R6、VD2、VT2等构成限压电路，以掩护电池不被过充电，这里以3.6V手机电池为例，其充电限定电压为4.2V。在电池的充电进程中，电池电压逐渐上升，当充电电压大于4.2V时，经R5、R6分压后稳压二极管VD2开始导通，使VT2导通，VT2的分流浸染减小了VT1的基极电流，从而减小了VT1的集电极电流Ic，到达了限定输出电压的浸染。这时电路遏制了对电池的大电流充电，用小电流将电池的电压维持在4.2V。 元器件选择和安装调试 VT1要求Icm＞0.5A，hEF为50-100，可用2SC2500、2SC1008等，VD1为稳压值为3V的稳压二极管。 高频变压器T1要廉价，用E16的铁氧体磁芯，Np用φ0.21漆包线绕26匝，Nb用φ0.21漆包线绕8匝，Ns用φ0.41漆包线绕15匝。绕制时要留意各线圈的起始端不要搞错，以免电路不起振或输出电压不正常。组装时在两块磁芯间垫一层厚度约为0.03mm的塑料薄膜作磁芯气隙。 太阳能电池板行使4块面积为6cm×6cm的硅太阳能电池板，其空载输出电压为4V，当事变电流为40mA时输出电压为3V。因为直流调动器的事变服从跟着输入电压的的增高而增高，因此4块太阳能电池板串联后行使，这时电路的输入电压为12V。读者可按照你能购到的太阳能电池板规格抉择行使的数目和联接要领。 其余元件的参数见图1。 印刷电路板见图2，尺寸为45×26mm2。
安装完成后，接上太阳能电池板，并将其放在阳光下，空载时电路输出电压约为4.2V，当空载输出电压高于4.2V时可恰当减小R5的阻值,反之增进R5的阻值。电路事变电流跟太阳光的强弱有关，正常时约为40mA，这时充电电流约为85mA。 (责任编辑：admin) |
