太阳能充电器制作详细过程

时间:2013-07-25 07:48来源:未知 作者:admin 点击:
当我们外出旅游或是到野外露营时,你还在为手机的充电问题而感到苦恼吗? 现在给大家介绍一种简单的太阳能手机充电器的制作,希望对大家有所帮助,也希望有兴趣的朋友可以加入进来,做出更好的DIY产品。 电路原理图如下: 电路组成: 1.光电转换器件--太阳能

当我们外出旅游或是到野外露营时,你还在为手机的充电问题而感到苦恼吗?太阳能充电器制作详细过程现在给大家介绍一种简单的太阳能手机充电器的制作,希望对大家有所帮助,也希望有兴趣的朋友可以加入进来,做出更好的DIY产品。

太阳能充电器制作详细过程

电路原理图如下:

太阳能充电器制作详细过程

电路组成:

1.光电转换器件--太阳能电池板E1

我们常用的晶体硅太阳能电池板可分为多晶硅太阳能电池和单晶硅太阳能电池,利用D4的单向导电性为BT1充电。D4可以防止E1在没有太阳光照的情况下BT1向E1放电。

2.  BT1 3.7V锂电池

此电池用了一块闲置的手机电池,容量3800mAh,呵呵,太阳能充电器制作详细过程不知实际有没有这么大。用这种电池还有个好处就是它们都自带有过充和过放保护电路。

3.辅助功能部分:包括照明灯D5,验钞灯D3。

考虑到我们一般是在户外使用,所以增加了照明和验钞的功能,D5用白色高亮发光二极管,加R3限流后非常省电,电流仅15mA左右,D3用紫光灯 ,同样加R2限流。

4.升压模组部份:

由L1,U1,D1组成,USB输出5V,可与手机,MP3,MP4等数码产品相连接。

现在有一种升压模组,介绍给大家,上面带有USB座,做出来后可以让机内的走线更美观,可靠性更高了,(呵呵,不像我的弄得有点乱太阳能充电器制作详细过程)制作起来更方便了。需要朋友可以点击下面的图片链接太阳能充电器制作详细过程

太阳能充电器制作详细过程

看看我做的吧

 太阳能充电器制作详细过程

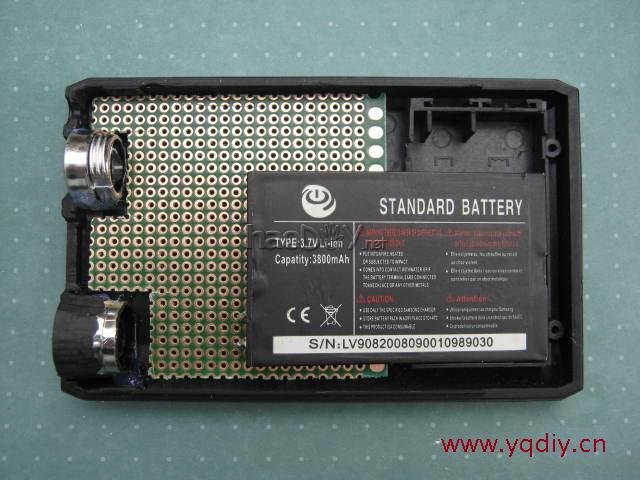

先试下位置,上面为紫光灯位置,下面则是LED照明灯。电池用闲置的手机锂电池,里面自带有过充和过放保护电路。

太阳能充电器制作详细过程

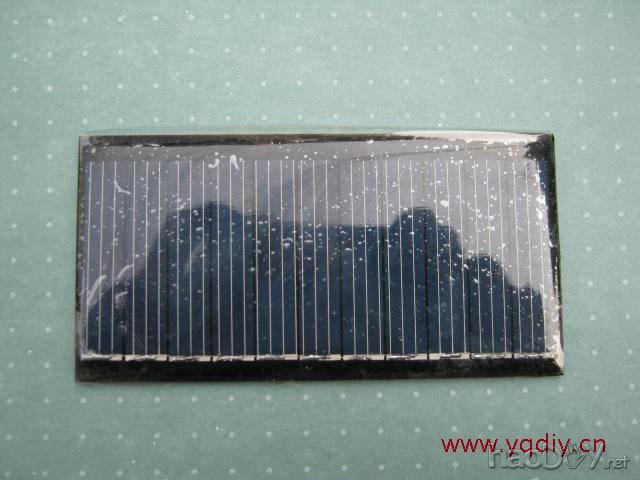

太阳能电池板正面
