PCB的图不发了，因为是抄的，传播是不好的~ 很怀念那种自制pcb的感觉，只是出于没时间和没东西可做，某天，正好和某坛友聊天，，谈到了自制pcb，于是就主动揽下了这个活，，结果发现，， 坛友要做的是TP4056的pcb（人家申请了10片，，，没地方用。。。） PCB抄袭黄师傅的，，愿黄师傅原谅。不作商业、盈利用途
单面覆铜板10*15的一块【本地买不到双面板了。】

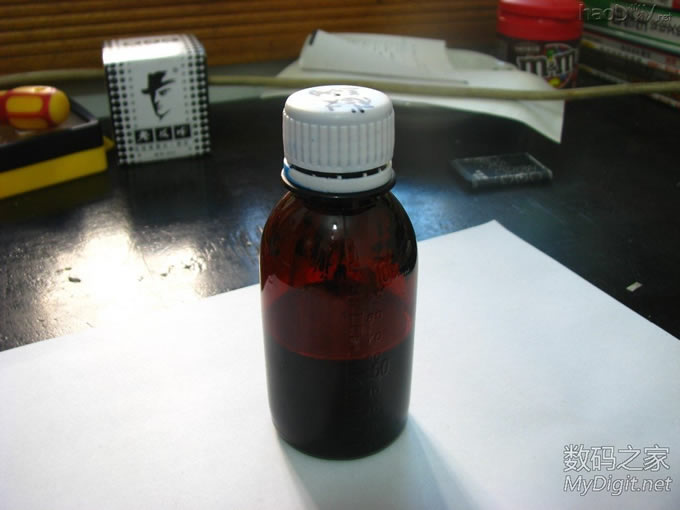

感光油

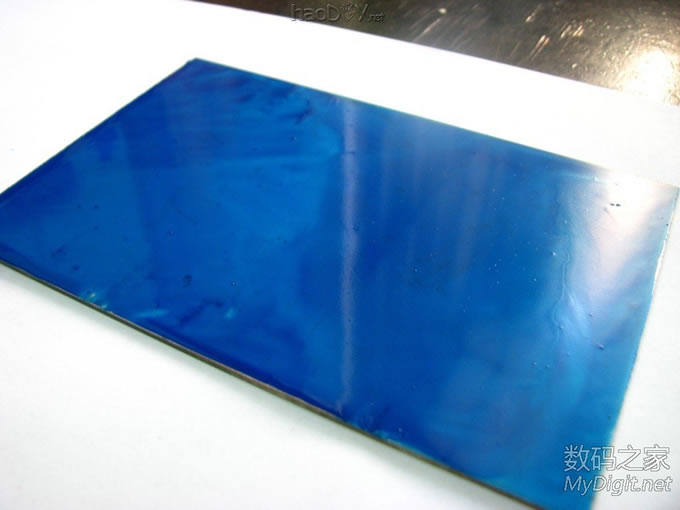

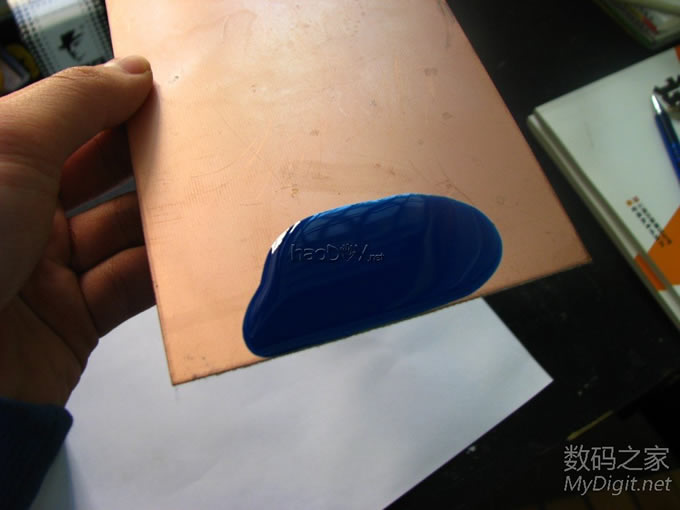

把油倒在覆铜板上面，通过人工智能技术  ，让整个覆铜板全部都上满油。。。。【不是花生油，是上一张图片的那个油】
花了些时间，，搞定了，，，还算不错吧。。。

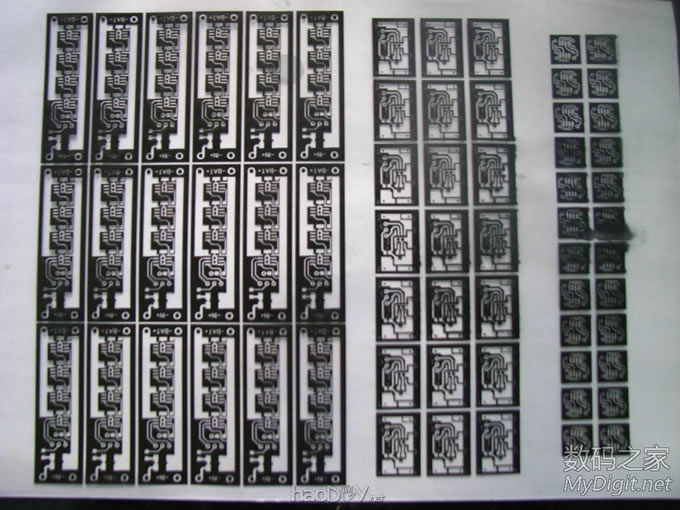

菲林胶片【需使用激光打印机打印】内容自己确定，，，其实不是要这么多，，，是预备的，，，因为打印完了发现，，，很多都是废了。。。

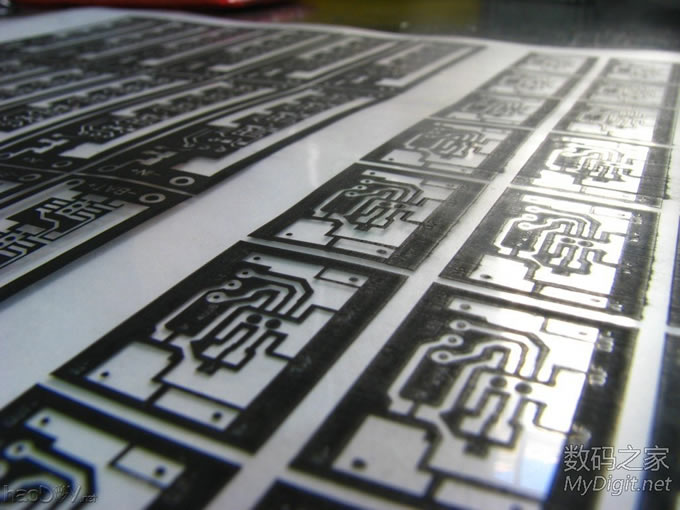

特写菲林胶片，，，几个打印的比较好的地方。
菲林胶片刚打印出来的时候会透光，等下要处理。
叫增黑剂吧，就是把菲林胶片上面的图案加黑。

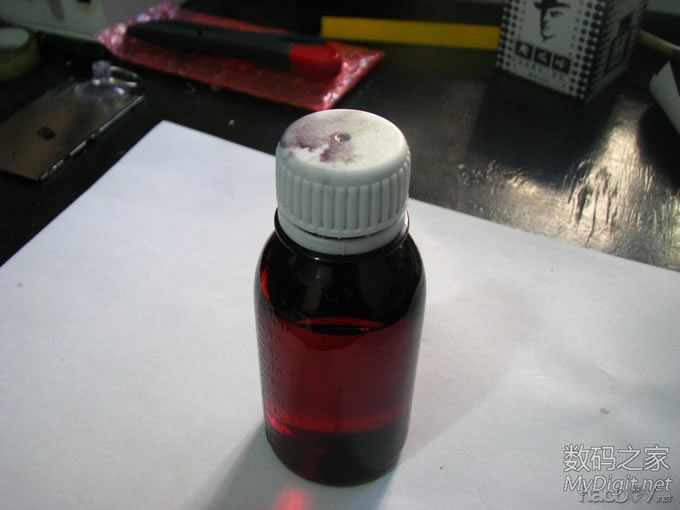

往纸杯里面到出来一些，，【注：这个药水的味道很迷人。。。】
裁剪菲林后放入上一张的那个药水里面。浸湿后就可以晾干了。。
烘干覆铜板。。。。【摸上去不会粘手就算是干了。】
药水处理后，之前黑的地方不会透光那么厉害了。。。

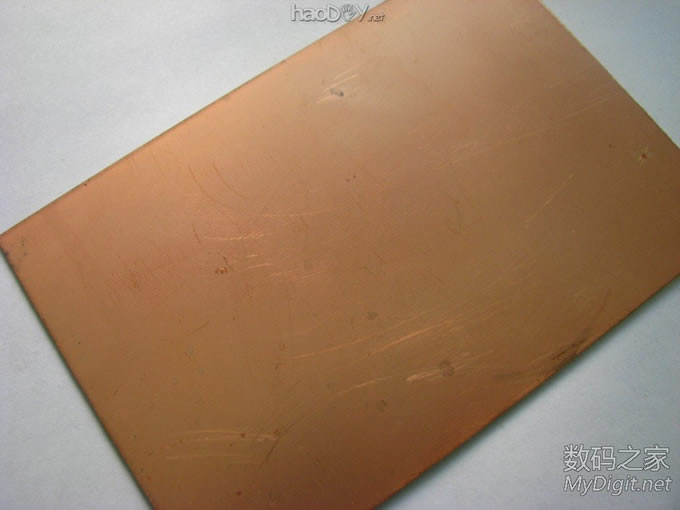

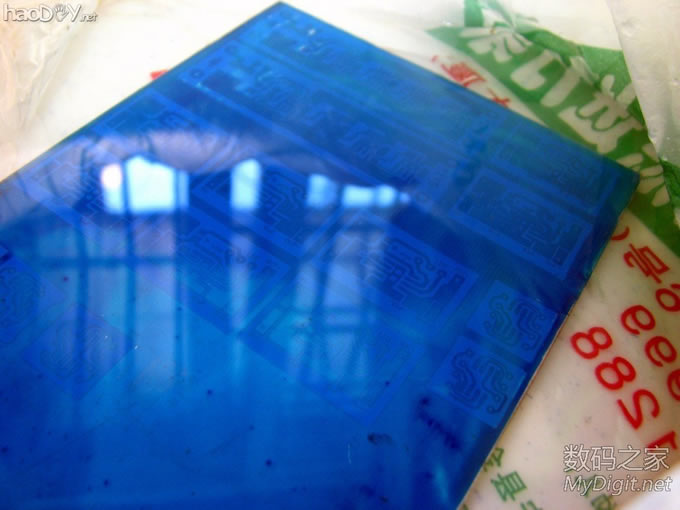

烘干后的覆铜板。
把菲林胶片用透明胶贴在覆铜板上面，要贴紧，，越紧越好！

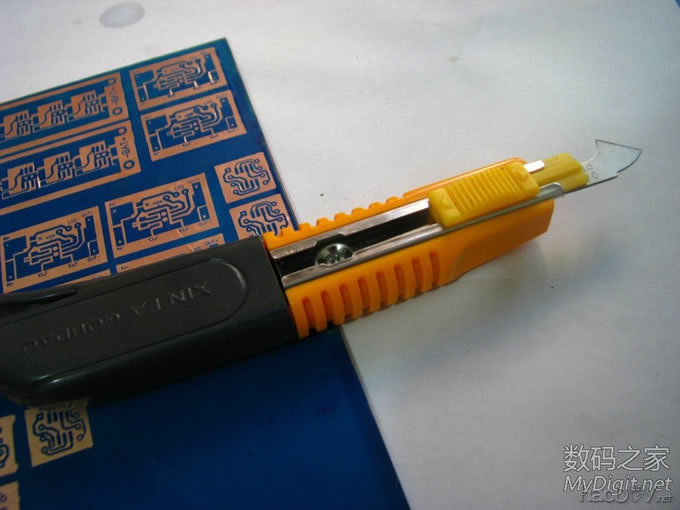

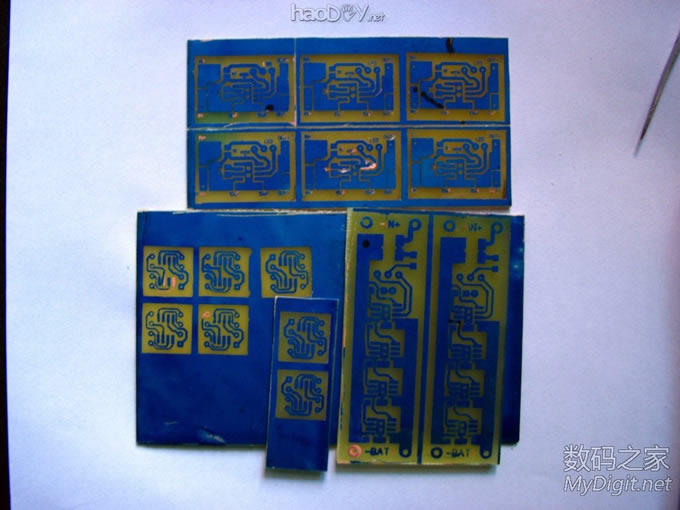

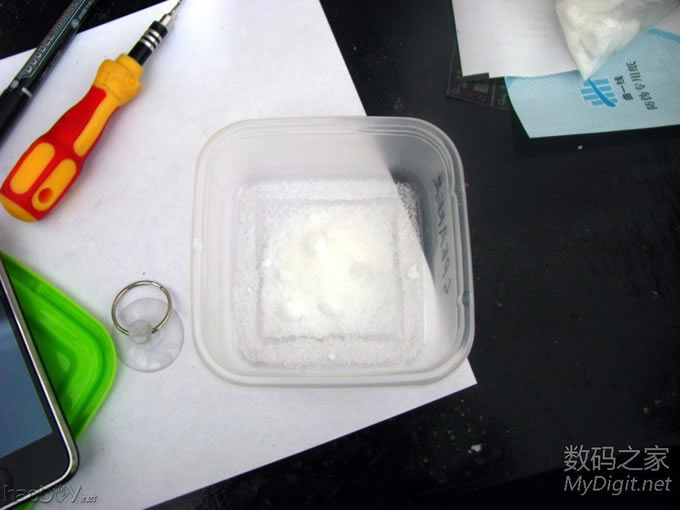

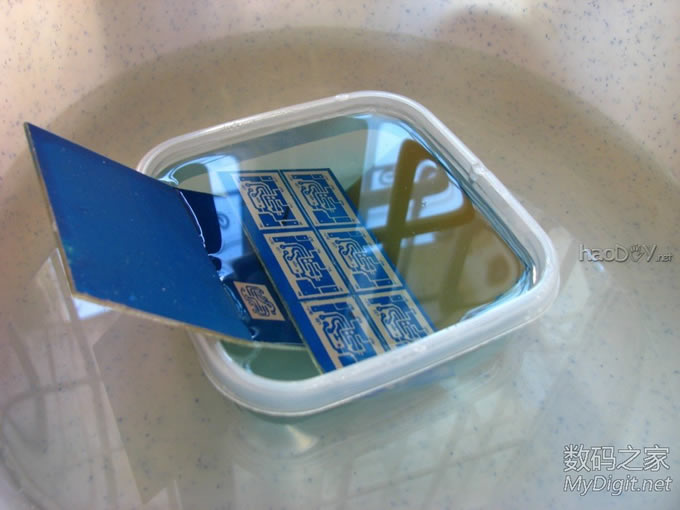

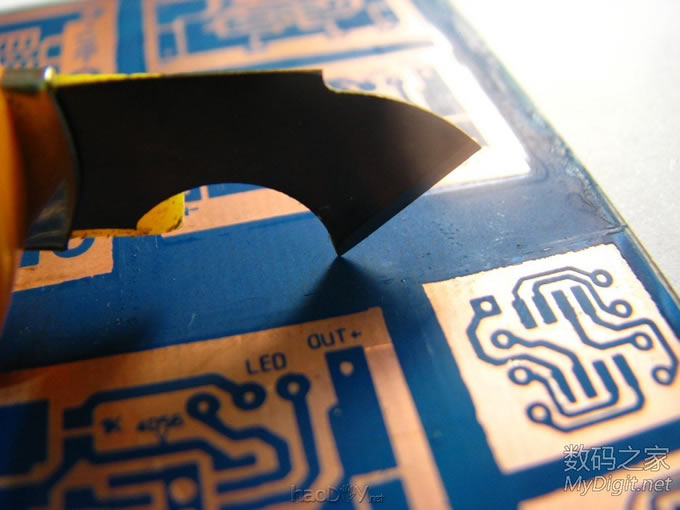

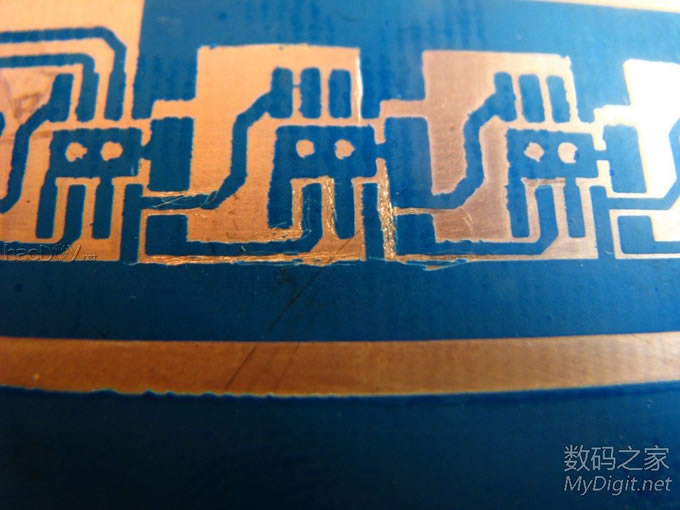

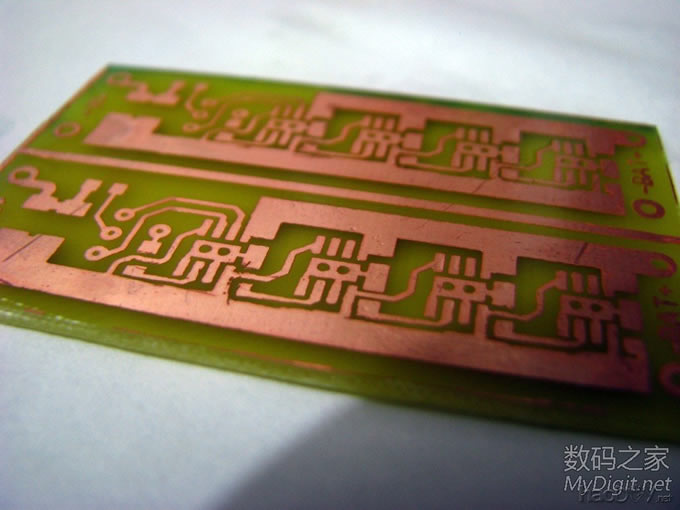

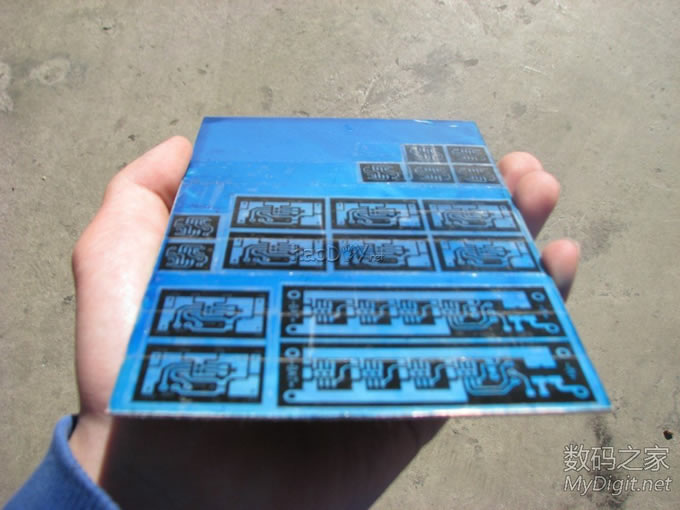

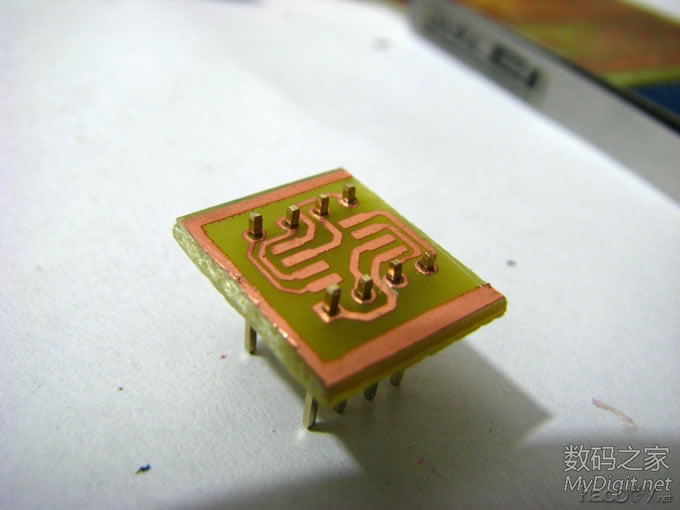

晒死你，，，，云南时间下午2点，暴晒2分钟。【时间自己把握】 楼下继续。插队不文明。 各位评分的注意下，先看看2楼末尾的说明。！！！谢谢。！  显影剂，把那些没有曝光的感光油膜洗掉，已经曝光过的留下。  把覆铜板泡在显影剂调配的水里面。【比例。。。10克可兑水1000ML】  在显影剂里，曝光过的部分就显现出来了，然后使用小刷子把剩余的刷掉。。  再看看。  制版的时候看到的猫咪，，，【作者喜欢动物】  洗掉之后，，，，  特写  还是特写，一共做了3种。  不要连起来的地方连起来了。。。。  使用刀搞定！！！！  钩刀  用钩刀在板子上多划几刀，划够深掰断即可  蚀刻剂1:7兑水使用  泡在里面，，一会儿会出现泡泡，最佳水温是40℃，过高会把保护层损伤。  过高的后果，你会看到有字‘线段等奇形怪状的东西浮上水面，不该被腐蚀的都腐蚀了。。。  用大盆中的水给里面小盆的水恒温。  腐蚀完毕的。  把其他剩下的板子放进去腐蚀。。。  腐蚀过程中。。。。。。  全部腐蚀完毕，来个集合。 要使用脱膜剂，比例是10克可兑水700ML。泡好后，只要放进水里过一下即可。忘记拍照片了  脱膜后的。  集合  刚才出问题的地方，现在没有问题。。。  |
