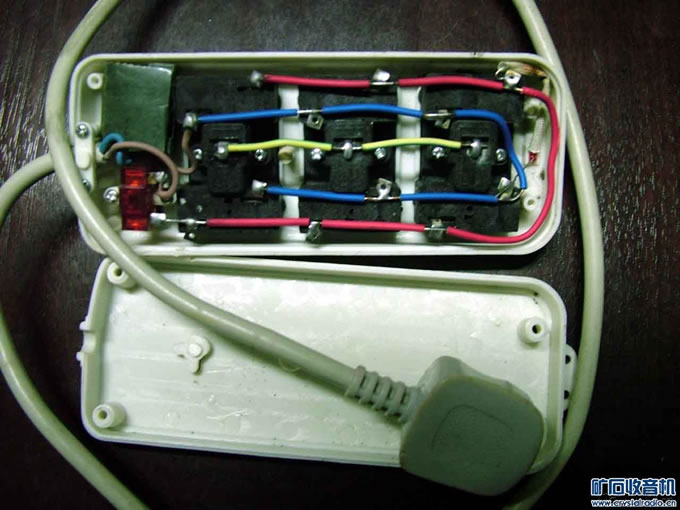

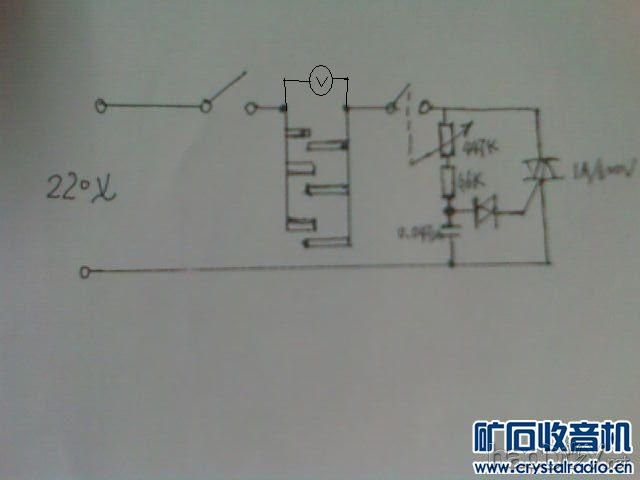

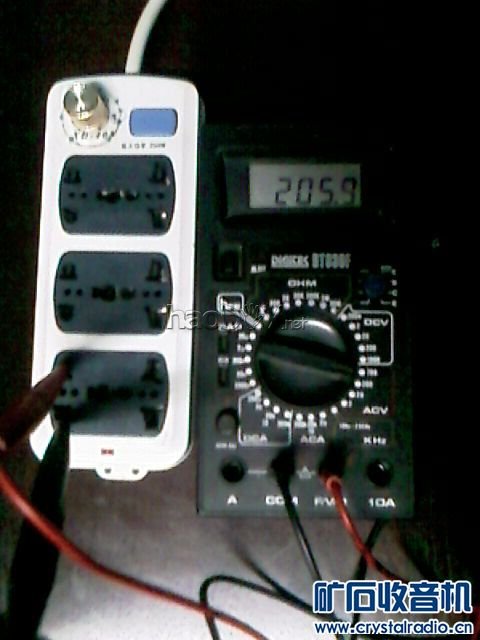

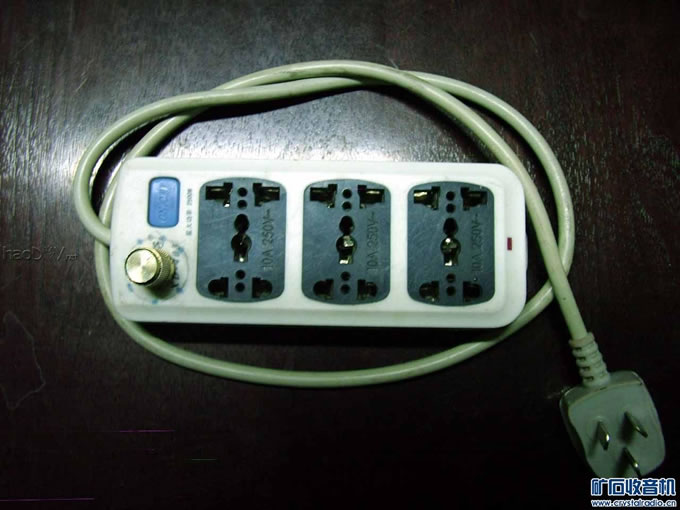

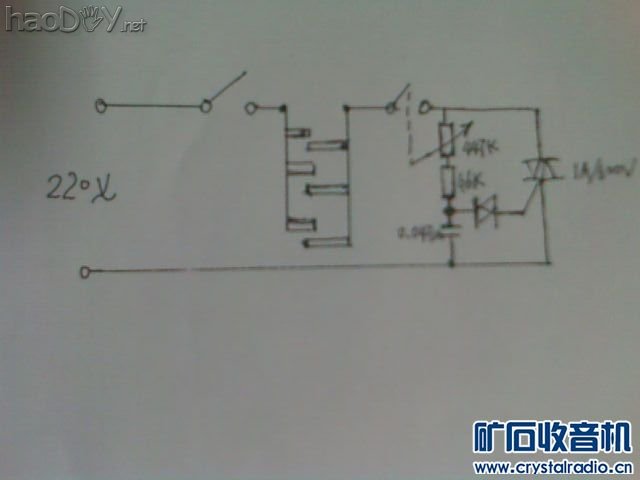

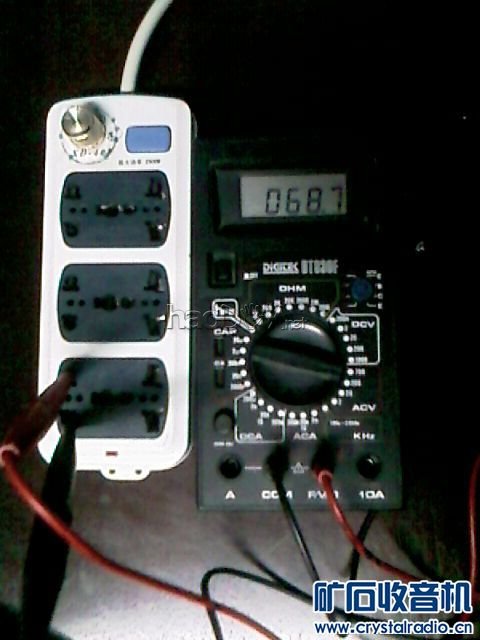

自2011年6月的一天偶然进入矿坛，一下就被吸引住了，而且中毒很深，于是将丢了几年的无线电爱好又检了起来。之后，每天必登 矿坛，收集资料、采购零件、学习技艺等。矿坛第三届大赛开始后，也着手进行了准备，也收集了零件，准备搞一个有点技术含量 的东东，无奈玩的时间很少，眼看着大赛就要截止了，而我的多用胆前还没有着落，突然想起一段时间DIY了调压器，拿出来凑个数 ，也表达我对论坛的热爱和支持。为了发这个贴，我赶了6公里路到单位发贴（东西在单位），不为了得奖，贵在参与！请版主一定 要满足我参加这次大赛的愿望，谢谢！ 起 因 我们这儿的电压很高，长期在240伏特左右，从去年6月起到DIY调压器，我总共烧死了两把电烙铁，于是留心想做一个调压器，让新 购的烙铁使用更长一点时间，而且要方便操作。 准 备 偶然的一个机会，得到一个兄X电子的插座，看插座开关的旁边有很大的空间，灵机一动，这不是一个好材料么。马上把家里一个不 用的调光台灯找出来，焊下调光器，剩下就是焊接了。 步 骤 第一步：量好位置定位（同时把标电压的线也划出），然后打孔； 第二步：装上调光器并焊牢，注意绝缘处理； 第三步：总装后并测量效果并标上电压。 使 用#p#分页标题#e# 使用起来很方便。焊的时候，将旋钮打在最大，几秒钟也就热了；不用时顺手将旋钮打在最小处，让它保温；如要焊数字电路， 则直接按开关断电。下一步，想把开关改成直通。 图片（电原理图明天一定补上）     电原理图是手绘的，拍照用的手机，请多包涵！  在留心做的时候，我也曾考虑单插座。到电子市场一看，要花几元钱不说，质量确实不敢恭维，而且也不好加工，所以就用了这个。参加大赛以后，我看到工具那个栏目有坛友用手机充电器DIY，是烙铁专用的，也非常不错！我也个还可以调光、做一点小实验等，比如说需要10V的交流电压，，正好又没有这样的小变压器，可以找个替代品（一定要注意功率不能太大，大了有可能烧可控硅！），然后通过调压获得。交流300V电压表我画上去了，不知道对不对，请看图！  (责任编辑：admin) |
