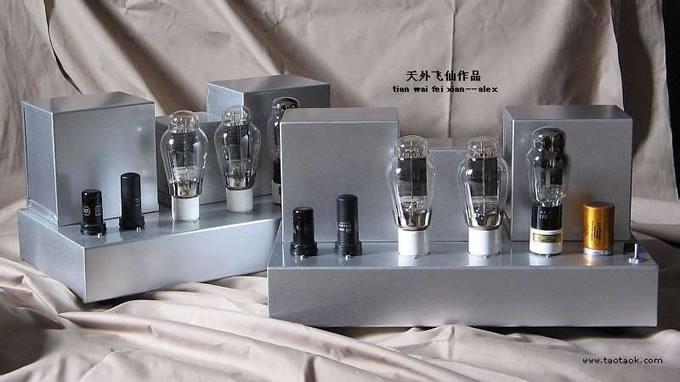

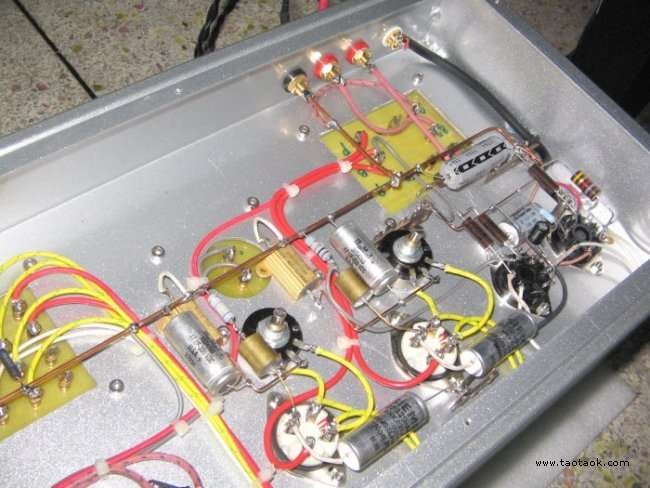

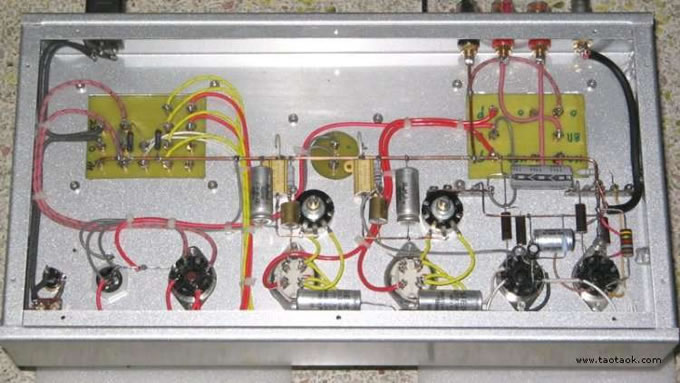

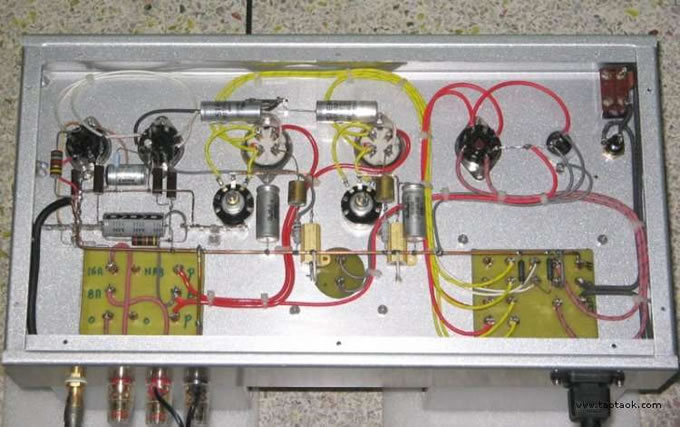

重新布线和升级元件,声音有质的飞跃! 没有修改前的内部:  修改后的内部布局,信噪比大幅提升,贴近喇叭也无噪声.    一直都有改良的念头,结果由于心情和琐事缠身的缘故,拖到现在.趁着心情不错,就着手进行改良.说是改良,其实跟重新焊了一对机子一样,跟以前完全不同的布线和零件.由于老吴的牛牛堪称精品中之精品,所以未改良前已甚具可听性,只是有轻微哼声让人不爽,而看到内部零件也有大把余地升级,所以就准备了一段时日,买了些线材和英国电阻,还有前些时日买的耦合电容,知道现在,手术结束.主要改动是以前的高压先经过2个整流子再胆(5U4G)整流,现在改为纯胆整流,电阻除2A3栅漏电阻未动,其他全部更换,但数值都尊重线路图指示.电容除主滤波未动,其他全部更换,也是按线路标示,两级耦合换为日本Non-inductive 维他命 纯纸介0.1uf电容和德国西门子0.22电容.布线遵循圆弧的走向,用自身弹性互相贴合.考虑到是推挽机,所以大胆的没有将灯丝线绞合,但高压和灯丝是完全分开并远离的,交汇处呈90°角,降干扰降到最低,各级电压都与图纸基本相符.其他就不一一说明了.焊好后与未改动的机子做对比,声音做三级跳,无论线条感,中频质感,层次和低频弹跳力都胜过未改前甚多. 电路图  |
