经常听烧友们讲，211、212、805、845.....这些直热管如何、如何！！特别是有位烧友如是说“真的要用天大地大来形容，那种高功率管特有的宽松感和细腻度，还有泰山崩溃前而不乱的临场感......”，说得我心里痒痒的，于是我打定主意做一套845单端后极玩玩，经过很长时间的备料和艰辛的制作，经过很长时间的日思梦想，今天终于完成了。电路形式为：6SN7（并联）+2A3C+推动变压器+845，整个制作过程陆续上传来同各位一起分享！请各位前辈指正！先上电路图，如下：
放大部份
电源部份
输出变压器的制作，输出初级用一线到底的绕法，初级用0.33mm漆包线，次级用1mm的双线并绕，初级直流电阻183.3欧，两只输出初级直流电阻误差在1%以内，次级5欧端直流电阻0.5欧，8欧端0.6欧。次级可通过串联和并联，反射到初级。可以的到5.5K：5、8欧或10K：5欧。
做骨架
绕初级
层间绝缘
绕好的线包
接下来就是插片，查完片，同过加实际直流恒流，根据听音喜好来调节气隙和电感量，上图：
片子
插片
输出绕组结构
输出测试电路
浸漆后烘干
输出外观
推动变压器的绕制，不知本坛是否支持数学符号的上传，试一下！ (1)初级电感L=0.159Ra/fd,其中Ra为推动管单端最佳负载阻抗，Ra取6000Ω，fd为最低频率，取25Hz,L=0.159x6000/25=38.16;(2)确定最小铁心截面积：S´=(20-30)√P/fd,其中P为推动管输出功率，S´=25√3/25=8.66cm²,实际为S=3.2X5.5X0.9=15.84cm²,S>S´;(3)初级圈数的计算：单端N1=450-550√LIc/S,其中Ic为矽钢片平均磁力线长度，32舌宽为17.8cm,N1=480√38.16x17.8/15.84=3143匝；（4）检验最大磁通密度应在6000高斯以下Bm=10000/fd√P/SIc=10000/25√3/15.84x17.8=3876高斯，3876<6000；（5）确定变比，推动管初级音频峰值电压U1m=1.5√PRa=1.5√3x6000=200v,根据845所需推动电压峰值计算变比n=U2m/uU1m,u=0.75,n=140/0.75x200=0.93≈1,故按1:1绕制，即6000Ω:6000Ω. 好上传成功！开始上推动变压器的绕绕制过程，初级用0.21mm漆包线，次级用0.18mm漆包线，层层垫纸。初级直流电阻500欧，次级直流电阻380欧。这对变压器，很是费力和费时，不可以掉以轻心：
绕制中
插片
推动变压器
线包绕组结构
测试制作完成
下面是电源变压器的制作：初级220V，1.96A；次级800A-0-800V，0.15A一组；260V-0260V，0.15A一组；5V，3A一组；2.5V，3A一组；10V，4A一组，150V一组。6SN7灯丝变压器一只：初级220V，0.1A;次级3.15V-0-3.15V，0.9A两组。上图片：
220V起
屏蔽层
高压绕组
用棉纱法绕灯丝
电源变压器外观
这是成品扼流圈：L1电感量为15H，电流280mA，直流电阻150欧； L2电感量为20H，电流100mA，直流电阻290欧； L3电感量为10H，电流40mA, 直流电阻360欧；（本想用上160H，电流为10mA的，由于体积有点大，机箱内放不下，只好放弃）。 如图： 电感L1.
L1
这是两声道的变压器和扼流圈的全家福合影：
木机箱是2010年9月定购的，尺寸为：620X340X80mm。配上下3mm厚未开孔的铝板，内衬3mm厚铝板。考虑到需要承受的变压器和电感太重，四角自己用30X30mm后的角铝做了加强处理（忘记拍照）。期间忙于其它事情，直到今年4月，才拿出来开孔。
木机框
打孔中
这是开完孔后的照片：
本机上面板照样采用双层结构，焊接元件和上管座的下层用铜住与上层连接，形成悬浮，尽量减小变压器和电感的震动对元器件的干扰。
下层板
下层板放进机箱
管座处
845管座安装
2A3灯丝
平衡电阻

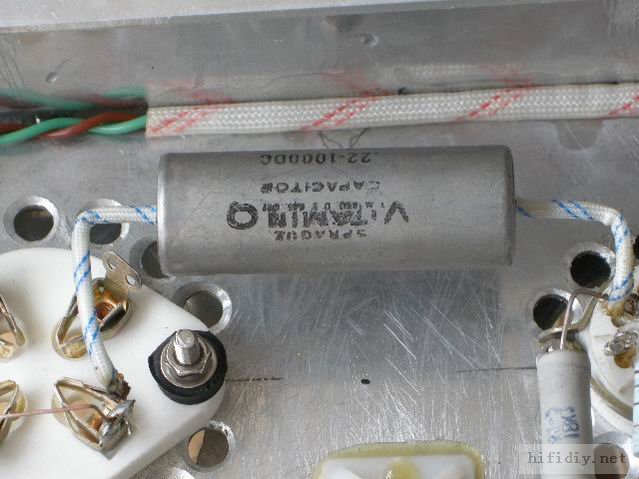

推动极
电容支架

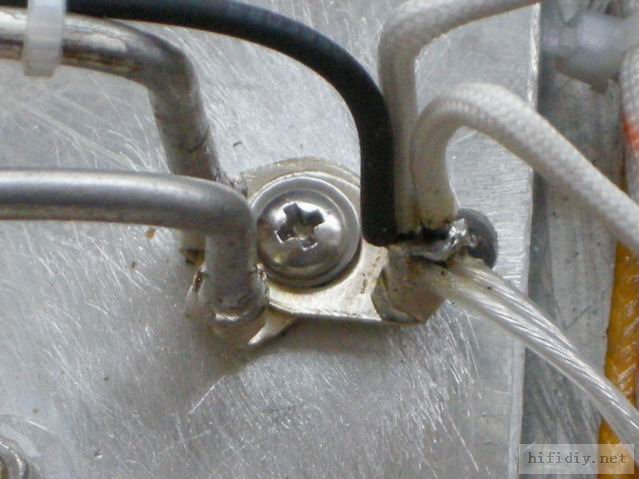

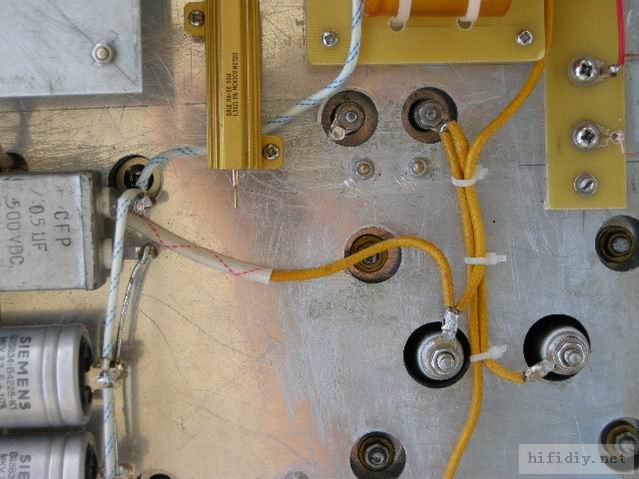

中压整流后滤波电容
CD-131电解

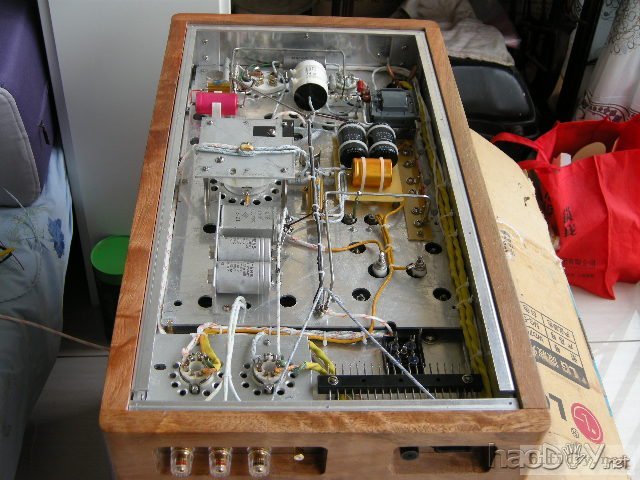

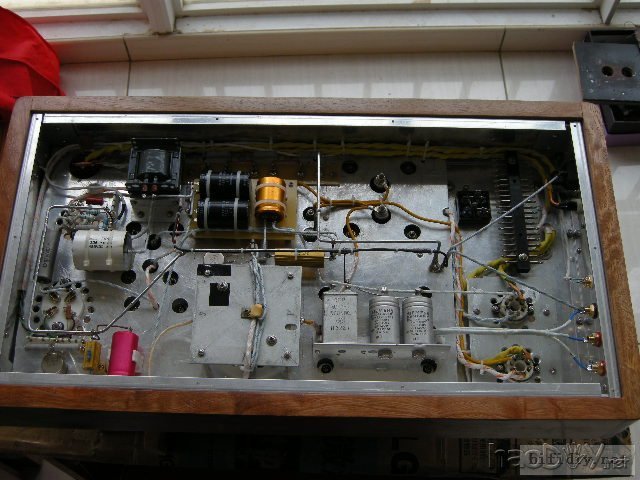

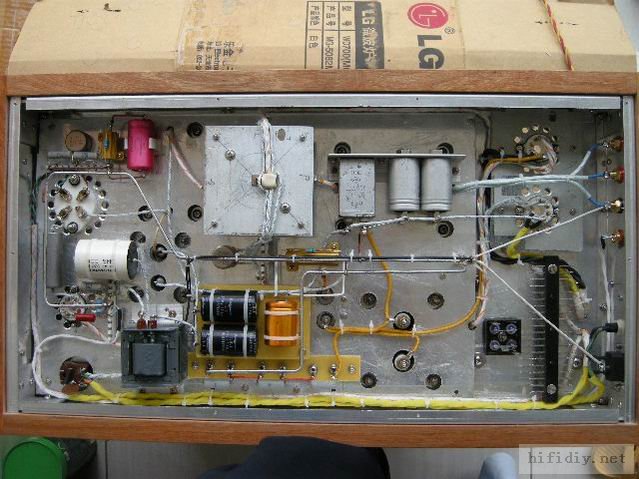

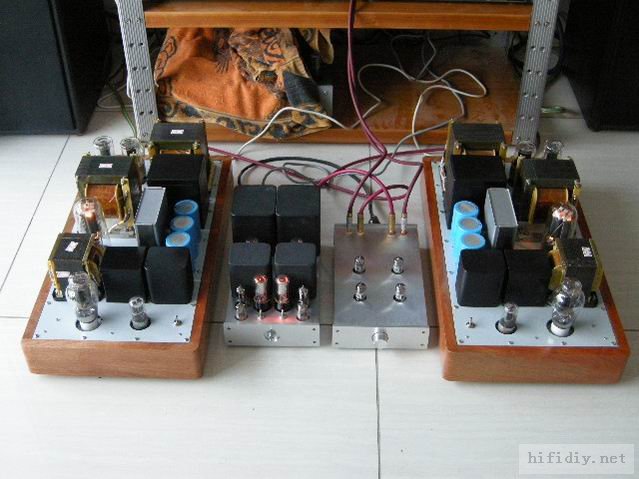

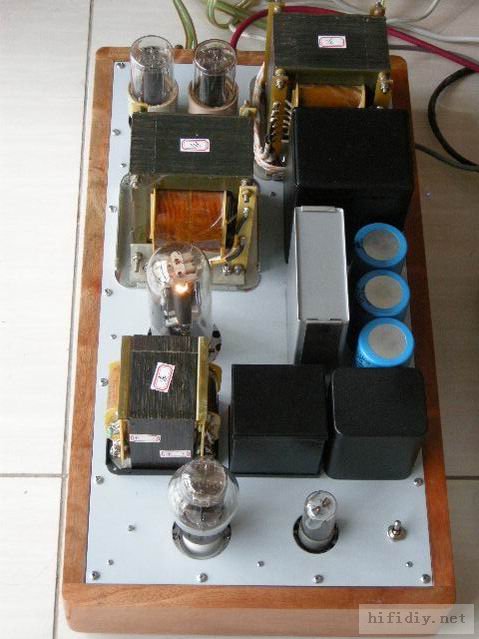

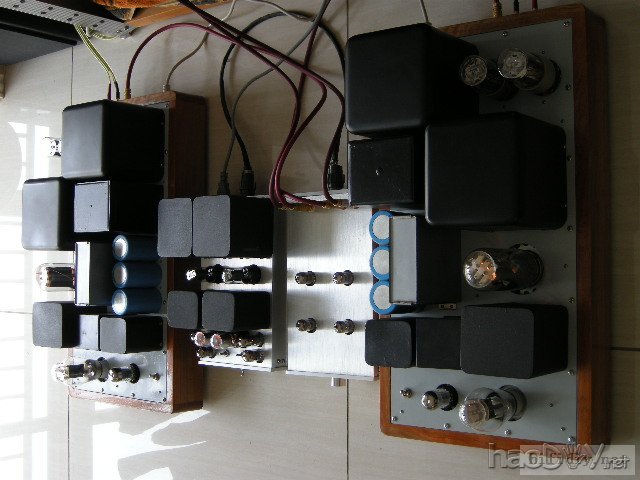

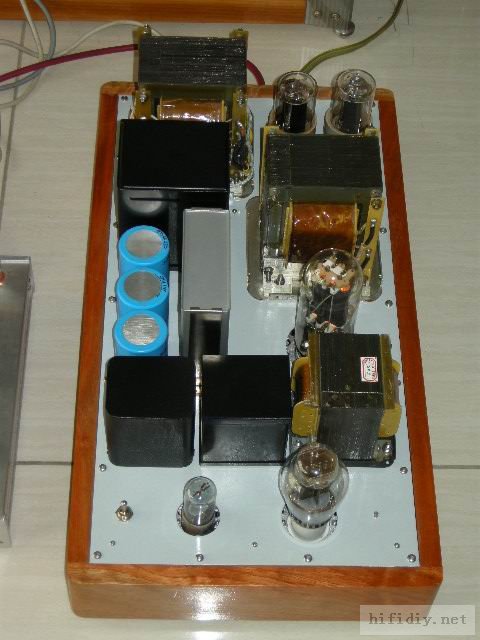

右声道内部图
|
