6sn7+el34+805A单端——我的2012第一台胆机

时间:2012-10-06 17:25来源:hifidiy.net论坛 作者:hhhddw 点击: 次
805单端，J版的图纸。 一只机箱的材料，来源于网络 初步加工的前后面板 拼起来看看 高压电源滤波板 下载 (62.48 KB) 2012-1-6 14:57 下载 (67.76 KB) 2012-1-6 14:57 电压放大级电源滤波搭棚 下载 (58.46 KB) 2012-1-6 14:59 下载 (52.37 KB) 2012-1-6 14:59

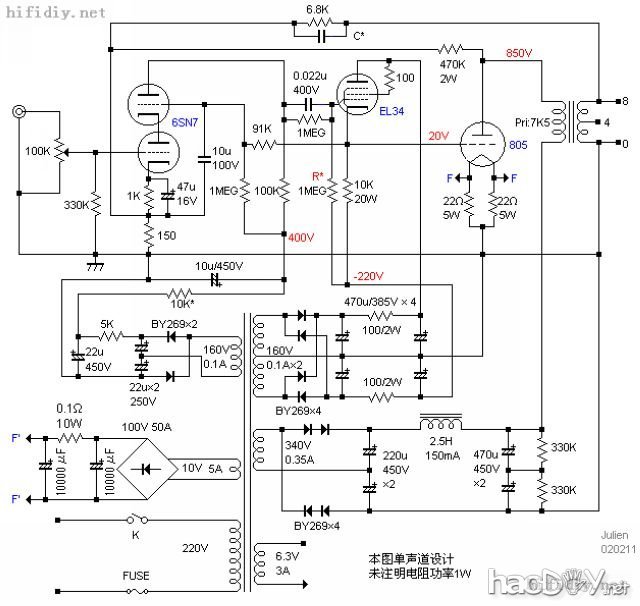

805单端，J版的图纸。
6sn7+el34+805A单端——我的2012第一台胆机

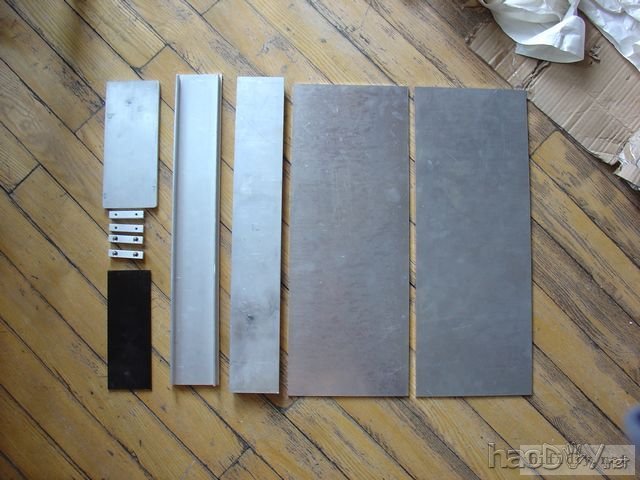

一只机箱的材料，来源于网络6sn7+el34+805A单端——我的2012第一台胆机
6sn7+el34+805A单端——我的2012第一台胆机

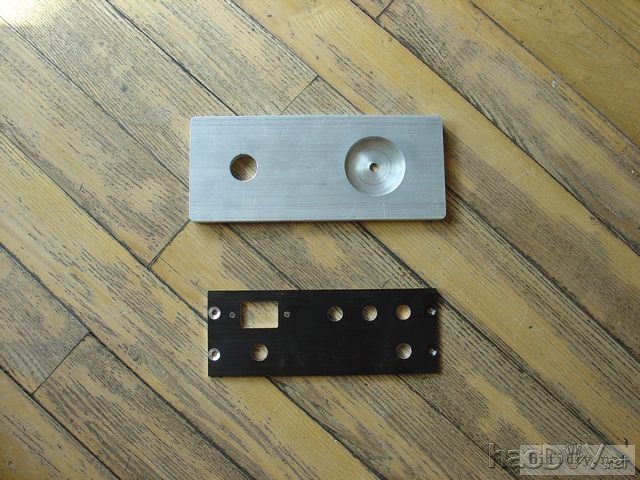

初步加工的前后面板6sn7+el34+805A单端——我的2012第一台胆机
6sn7+el34+805A单端——我的2012第一台胆机

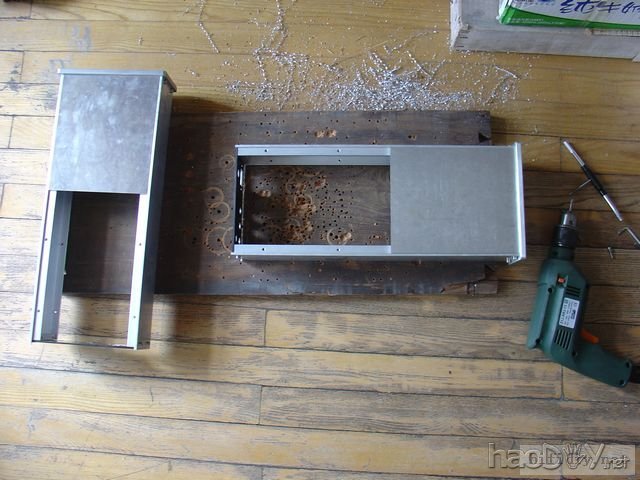

拼起来看看6sn7+el34+805A单端——我的2012第一台胆机
6sn7+el34+805A单端——我的2012第一台胆机

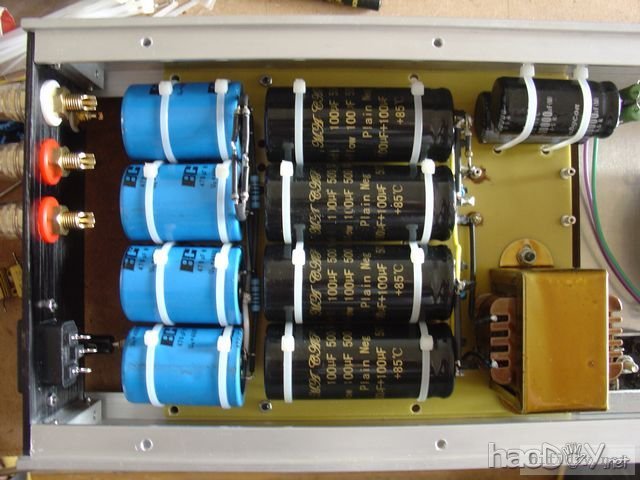

高压电源滤波板6sn7+el34+805A单端——我的2012第一台胆机
6sn7+el34+805A单端——我的2012第一台胆机

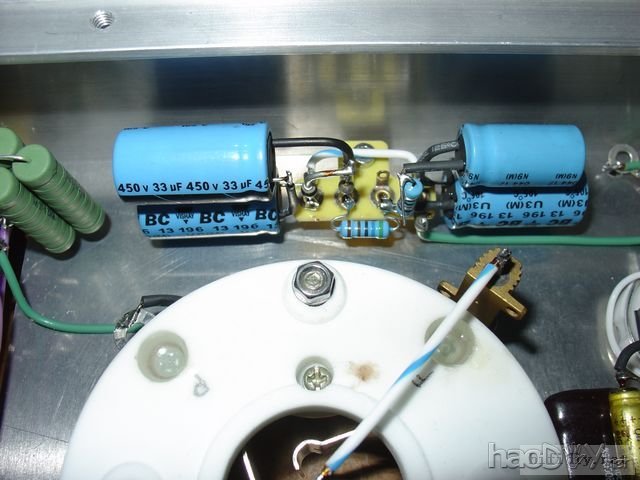

电压放大级电源滤波搭棚6sn7+el34+805A单端——我的2012第一台胆机

6sn7+el34+805A单端——我的2012第一台胆机

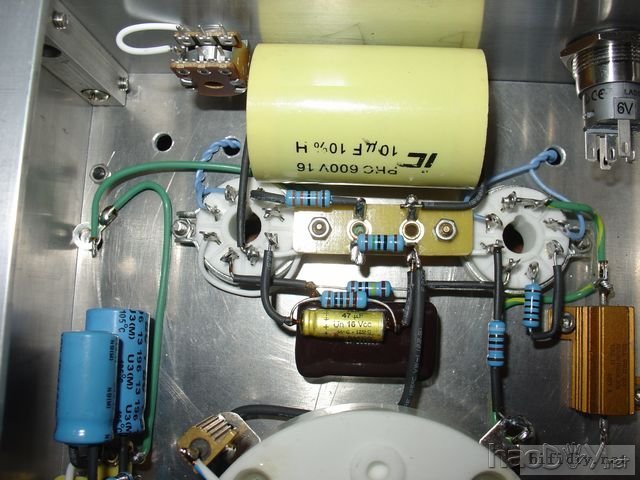

继续搭棚6sn7+el34+805A单端——我的2012第一台胆机
6sn7+el34+805A单端——我的2012第一台胆机
6sn7+el34+805A单端——我的2012第一台胆机
6sn7+el34+805A单端——我的2012第一台胆机

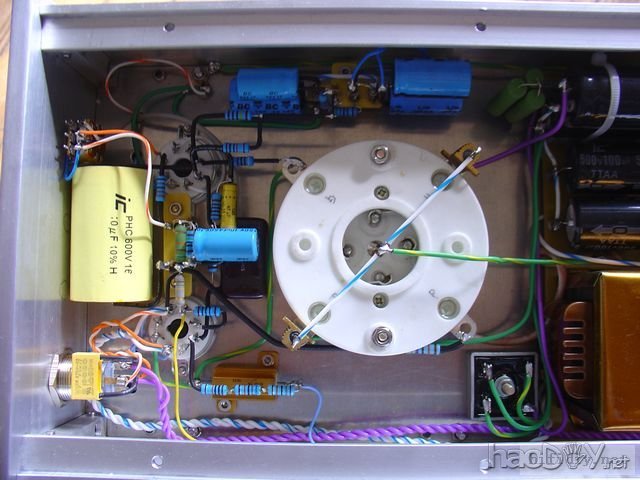

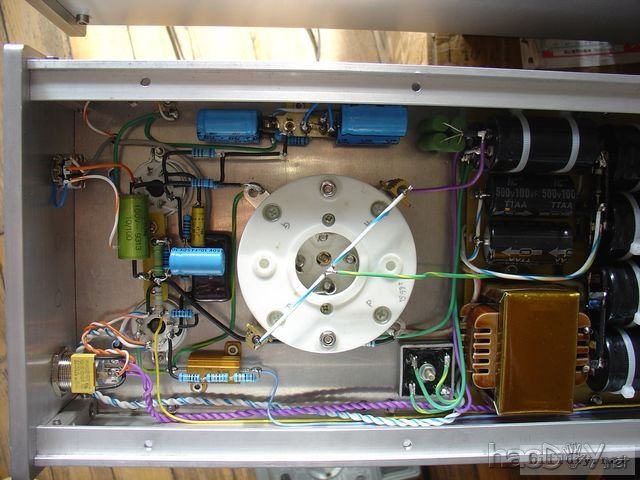

完成后的搭棚6sn7+el34+805A单端——我的2012第一台胆机
6sn7+el34+805A单端——我的2012第一台胆机

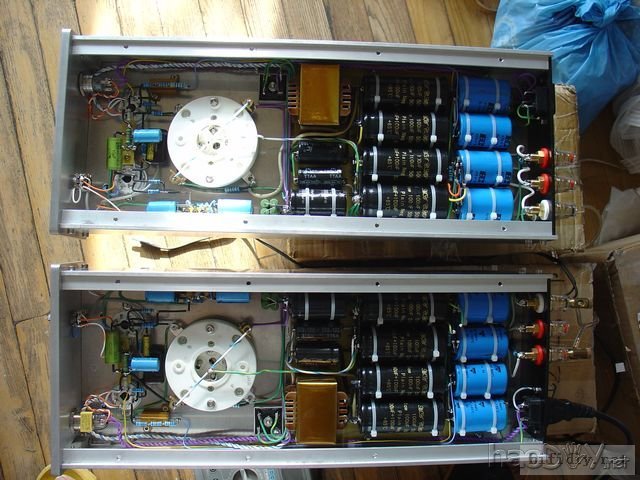

没穿衣服的JJ6sn7+el34+805A单端——我的2012第一台胆机
