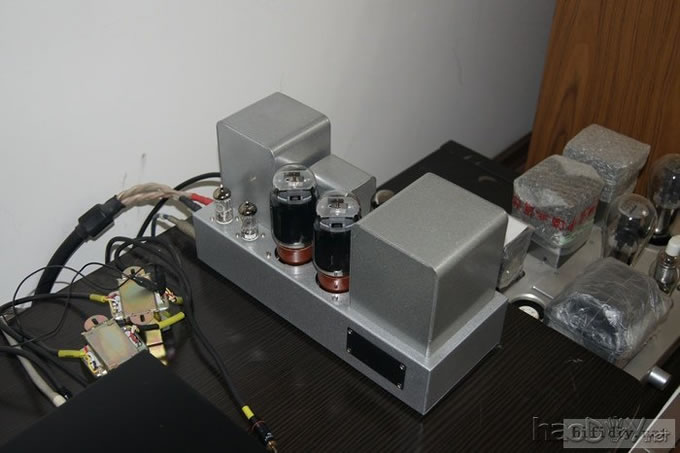

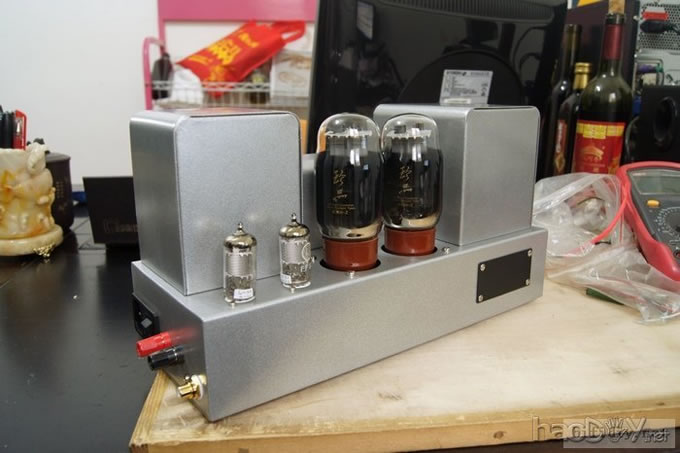

名机买不起，想听听名机的声音，仿一台吧。

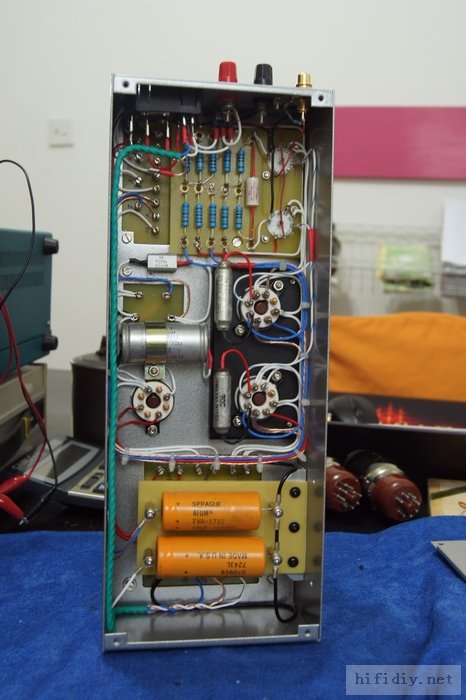

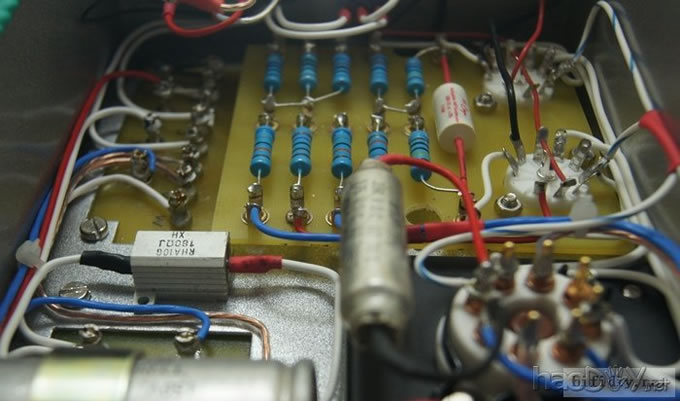

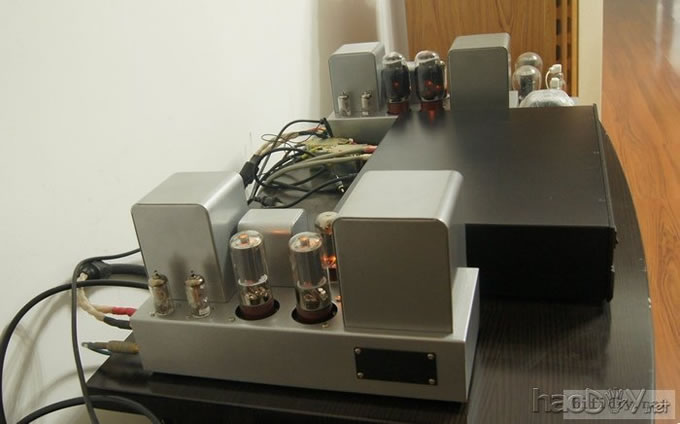

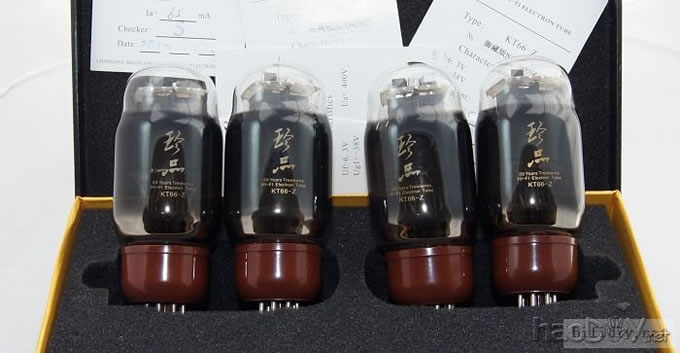

            因为是200B和乐盘的套件，省去了机箱开孔和布线的麻烦，装机只要用心，详细了解、领会200B提供的布线图，不需要太费事，倒是有机会学习名机的布线、接地等要领。 电阻是普通电阻，耦合弄了8只TCC（用4只），滤波用4只黄皮思比40微发/450V，阴极电容32微法/150V（个子有点大，没有合适的），阴极电阻铝壳10W180欧。 输出牛、扼流圈灌封，电牛考虑到散热没有灌，做夹子固定在200B提供的接线板上，考虑到原来的接线板强度和刚度不够，在原来的板上用AB胶粘了一小块2MM环氧板，沉头螺钉固定电牛，而且改造后的接线板有一定的弹性，可以吸收电牛的震动。 按照原电路焊好，高压接310*2，加电带负载测试、核对工作点，灯丝都正常，高压太高了，严重偏离了电路要求：电牛310输出325*2，KT66高压（对地）约400V、阴极不到30V、廉栅只比高压低3V，关机，检查电路，计算KT66的屏耗（屏耗+廉栅极损耗=30W）。 这里要首先解决2 个问题： 1. 高压严重超过电路要求，在200B的指点下才明白，这次的电牛功率比原机的大，电压调整率比原机好，制作中没有考虑到这一点，所以电牛交流电压输出高了。暂时的解决办法，串电阻降压，先把高压降到340再说。 2。 高压通过扼流圈后，压降应该是10V左右，我怎么只有不到3V，扼流圈电阻约560欧，负载电流约18MA，这样压降应该是10V，电路没有接错，元件都是好的，百思不得其解， 后来测试发现第一级电容滤波和扼流圈后，高压仍然还有很大的脉冲，这个脉冲给第二级滤波电容充电，由于负载很小，电容的电压就要向脉冲的峰值靠近。暂时解决办法，扼流圈后串入电阻，把电压调到340V。 调整后，各管的工作点都在电路图的要求范围内。 工作点调好了，测试一下整机性能吧，频率响应、底噪还算可以，底噪0.6MV、1MV。13K-50K缓慢上抬，最大1.5DB，这个还顾不上，重要的是输出功率只有11W（1K正弦波、8欧假负载、波形刚刚不切顶，毫伏表9点几伏）。测推动级，推动电压富富有余，没有问题 怎么办，提高屏压试试吧，反正电牛高压富富有余，根据束射管的特性，在廉栅极电压不变的时候，适当提高屏压，阴极电压变化很小（因为屏流变化很小，阴极电阻不变），输出功率会加大，至于工作在A类还是AB类，再说，保持廉栅极电压340V，逐步调整KT66的屏压到385V，这是阴极电压还是26V，输出功率15W。 因为廉栅极供电电路串入电阻降压，当KT66的输出功率到最大时，虽然屏压基本不变（变化值10V以内），因为廉栅极电流变化大，所以廉栅极电压变化很大，达到60V的样子，我的办法，去掉廉栅极供电电路串入的电阻，串入3W47V的稳压管，这一招还很管用。 (责任编辑：admin) |
