先上绕组排列图:

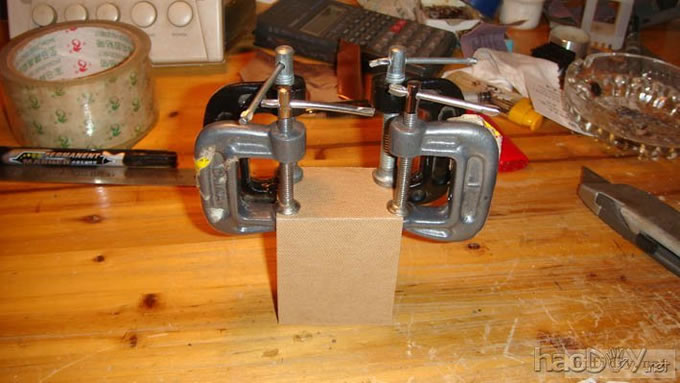

自己做的骨架，这样比成品的骨架节约1mm左右的窗口空间。
标好左端和右端，上架  先用一层黄蜡绸打底
再垫一层电缆纸（0.08），并用青壳纸做好防塌边  固定好第一个线头－“X“
第一层绕制完成134匝
第二层绕制133.5匝，注意第一层在另外一面结束，这样层间垫纸的搭头就每层对称，否则全部将搭头放在一边，最终线包的这个位置就太鼓了，不美观 第三层绕制133.5匝，X－Y的第一段绕制完成共401匝

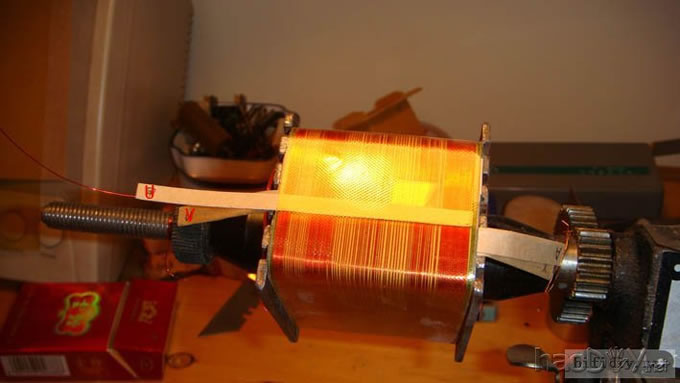

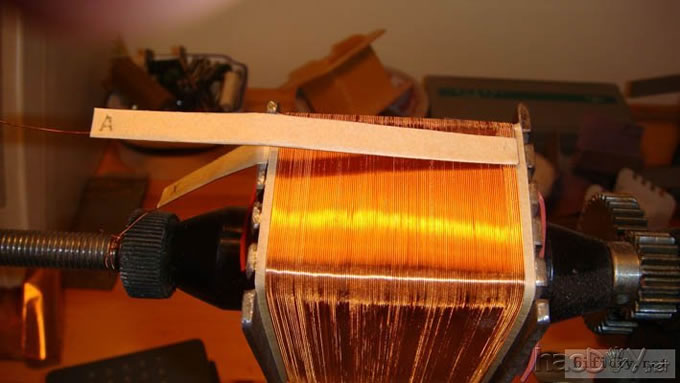

用电缆纸将线头包好，引到线包外，并标记号－“A” X－Y第一段绕好后，先包一层黄蜡绸，然后再包一层电缆纸，再绕制下一段。 绕制U－V第一段，共115匝，采用0.25线，疏绕，整个线包共4段并联 采用反绕，整个线包调转180度，从右端开始绕，起绕段标记为“V”
线头用电缆纸包好后，引到右端，并标记为“U”
用一层黄蜡绸包好  绕制次级0-4欧第一段（76匝，0.55，正绕），线包重新调转180度，左端在左 先垫好一层电缆纸，两边做好防塌边
一层刚好绕制了76匝
线头用电缆纸包好后，引到左侧
