6j9+6P3P 单端胆机

时间:2012-10-11 16:11来源:未知 作者:猪 点击: 次
6P3P+6J9+6E2 输出功率6-7瓦 输出变压器76片4.2K/0-4-8 18H 电源变压器96片120瓦，初级0－220V－240V，次级0－250V－270V320mA,5V3A,6.3v2.5A 扼流圈66片 200mA 电感量5H以上 2010年11月 电路图为参考，实际装机需调试 安装图是用CorelDRW画的，先画安装图还

6P3P+6J9+6E2

输出功率6-7瓦

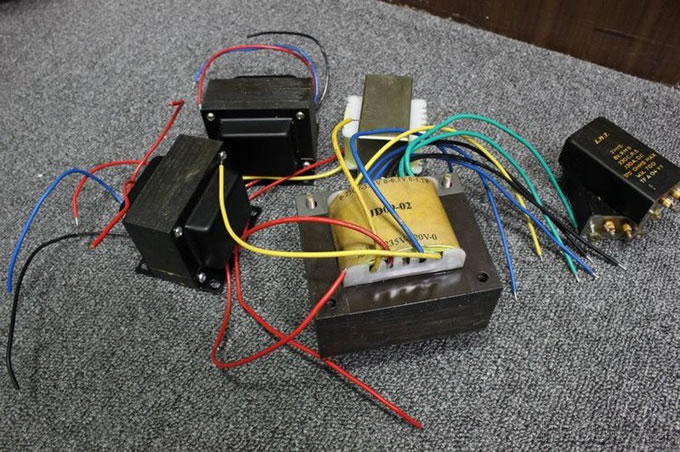

输出变压器76片4.2K/0-4-8 18H
电源变压器96片120瓦，初级0－220V－240V，次级0－250V－270V320mA,5V3A,6.3v2.5A
扼流圈66片 200mA 电感量5H以上
2010年11月
6j9+6P3P 单端胆机


6j9+6P3P 单端胆机

6j9+6P3P 单端胆机

6j9+6P3P 单端胆机
6j9+6P3P 单端胆机

6j9+6P3P 单端胆机

6j9+6P3P 单端胆机

6j9+6P3P 单端胆机

6j9+6P3P 单端胆机

6j9+6P3P 单端胆机

6j9+6P3P 单端胆机

6j9+6P3P 单端胆机

6j9+6P3P 单端胆机

6j9+6P3P 单端胆机

6j9+6P3P 单端胆机
电路图为参考，实际装机需调试

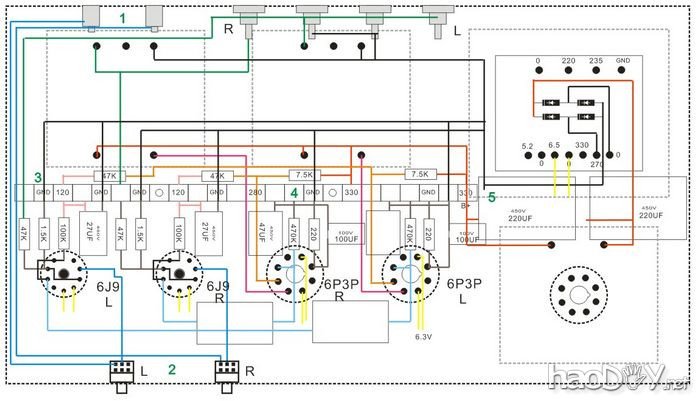

安装图是用CorelDRW画的，先画安装图还是有好处的，至少装机时快而不出错

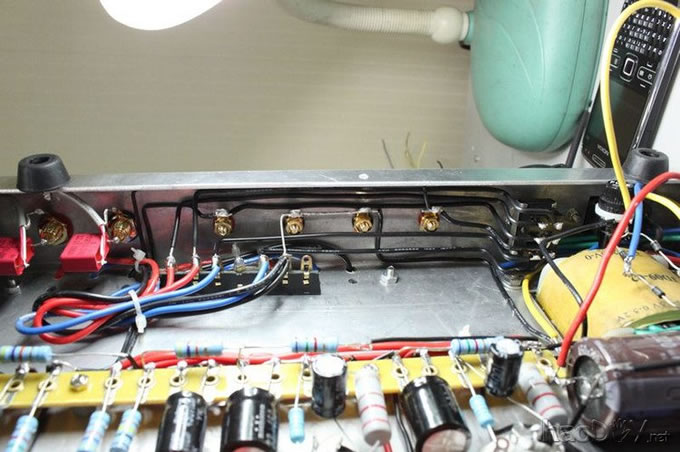

用了输出4欧和8欧转换开关而减少后面二个输出接续柱
接地左右声道分开，按上图绿色的数字走，一点接地不错，开机不插音源耳朵贴近喇叭都听不到电流声

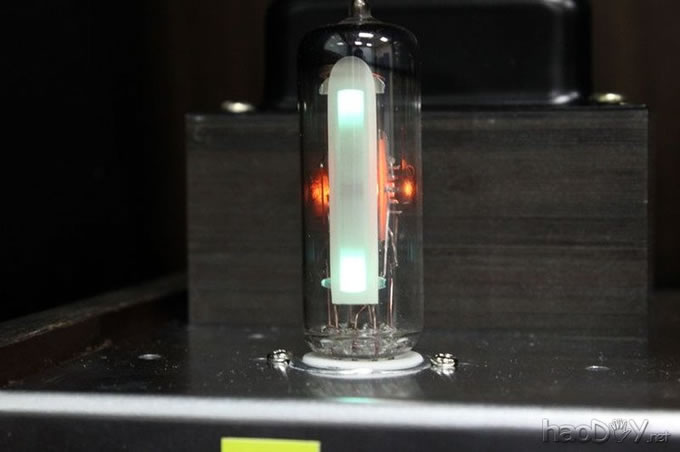

6E2的位置可以放扼流器或胆整流
