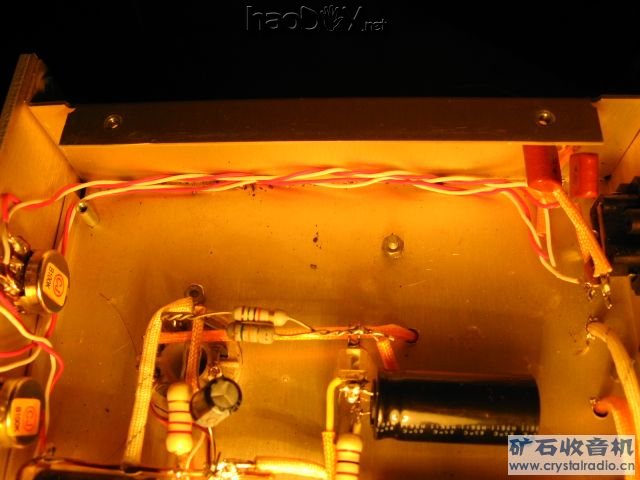

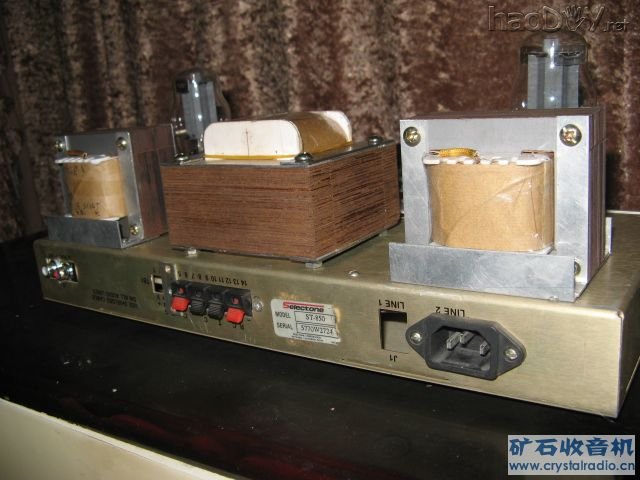

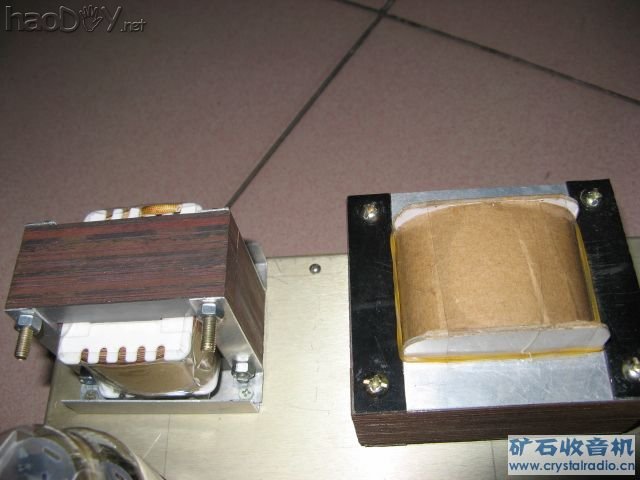

电路如图： 为使电路输出足够功率，阳、阴极之间的电压取300V ，为控制帘栅极电流8毫安左右，帘栅极与+B之间串一8.2K电阻。电源滤波采用CLC滤波电路。6J9为纯三级管接法。 输出以及电源变压器全部采用Z11片自制。  电路中采用的管子6J9,6P3P  机器的整体外观结构   背面图，懒得重做后面板，将就以前的孔洞安装。  整体内部接线结构。为了节省成本，东拼西凑找了一些元件，随心所欲的焊接了两个声道的电路，完全不对称，但两个声道的噪音都不大，半米之外听不到噪音。
输入端至电位器以及6J9栅极，均未使用屏蔽线，无感应噪音。  |
