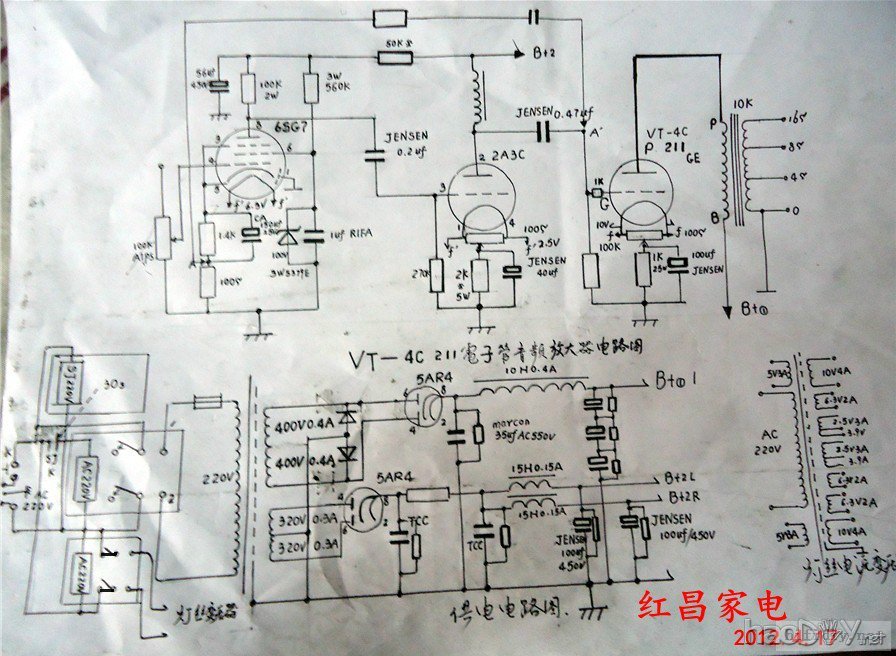

今天先放一张刚画好的图，每天更新……制作。欢迎大家多提宝贵意见。

更新1：

←

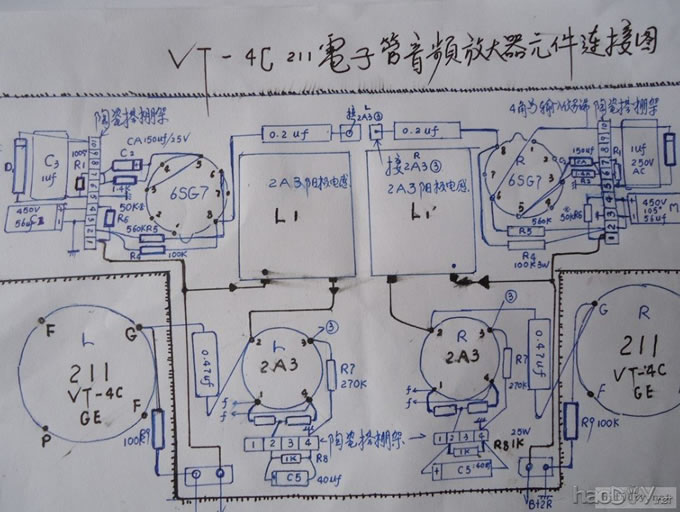

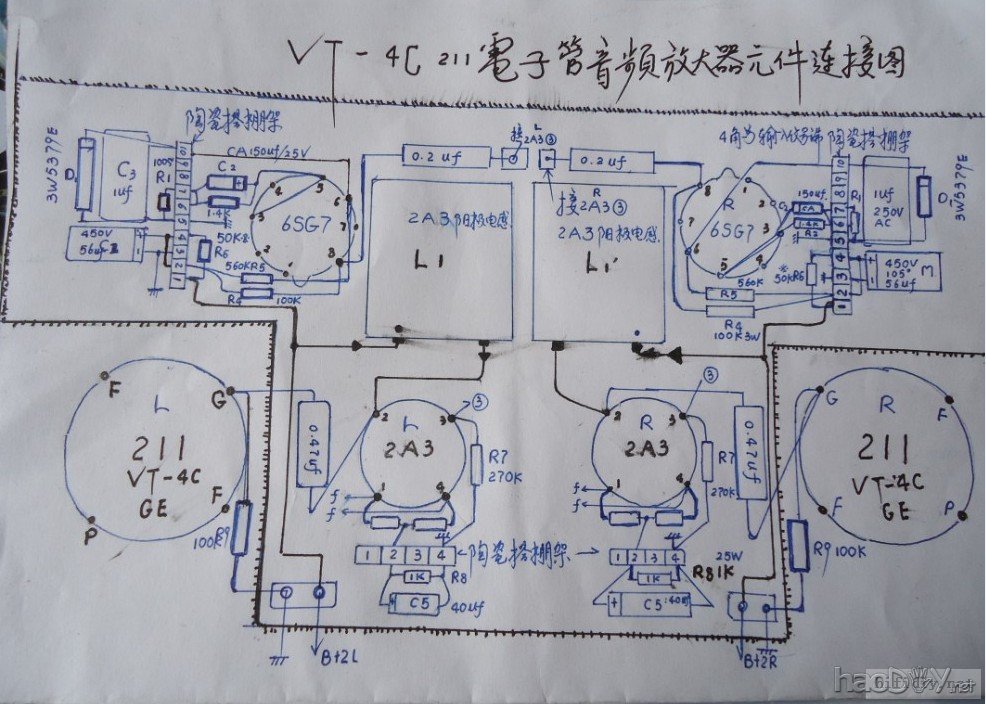

211搭棚连接图。

VT-4c（GE）211电子管音频放大器单端胆机

←

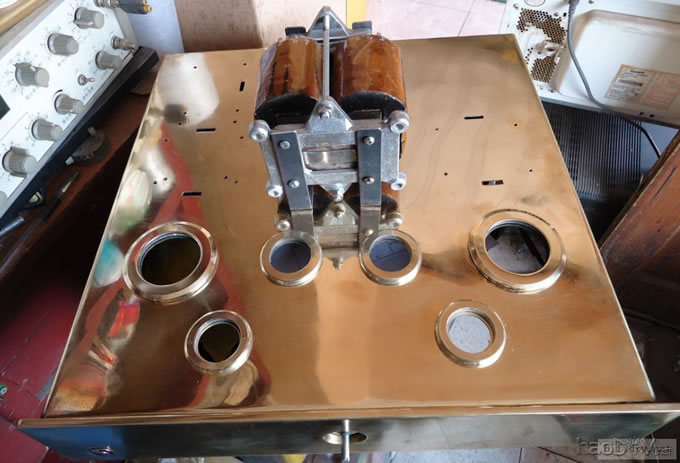

制作完工的机壳和安装好的电源变压器

VT-4c（GE）211电子管音频放大器单端胆机

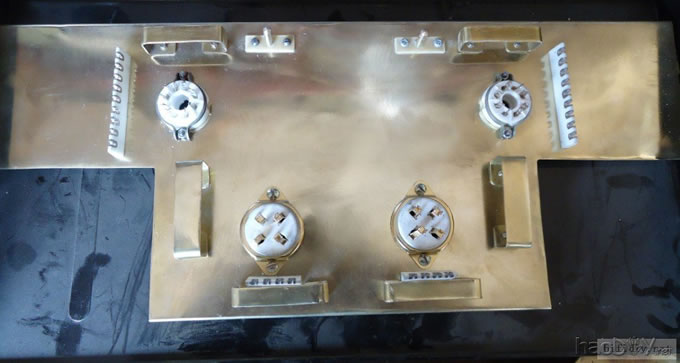

← 正在组装的搭棚组件

VT-4c（GE）211电子管音频放大器单端胆机

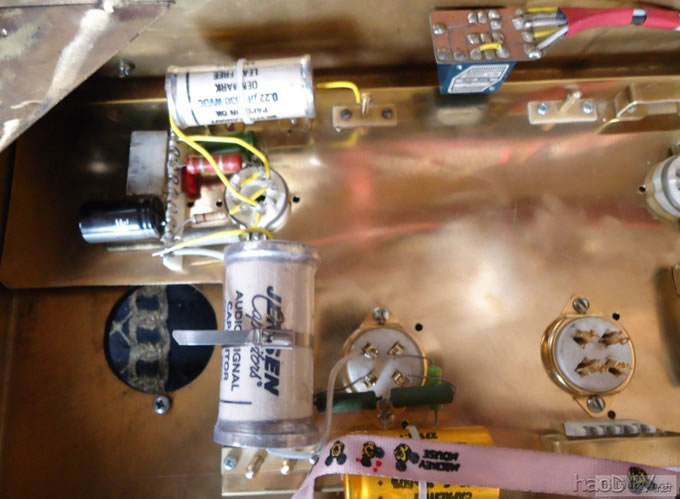

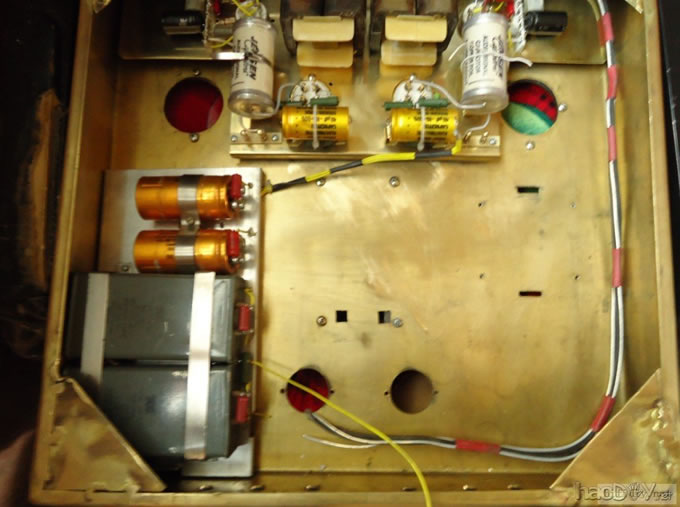

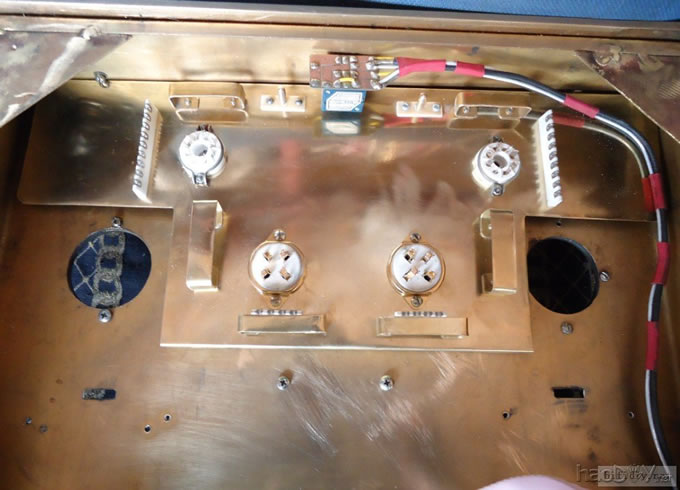

← 安装到里面的效果图

更新2：

VT-4c（GE）211电子管音频放大器单端胆机

下午组装的时候发现有2处忘画的地方特此更正。

……………………………………………………………………
更新3：

VT-4c（GE）211电子管音频放大器单端胆机

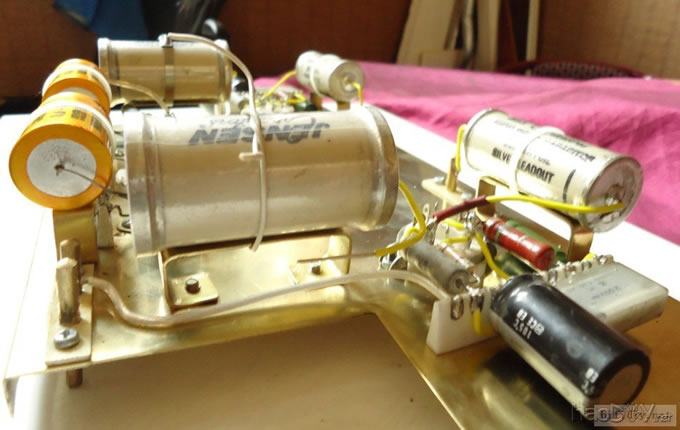

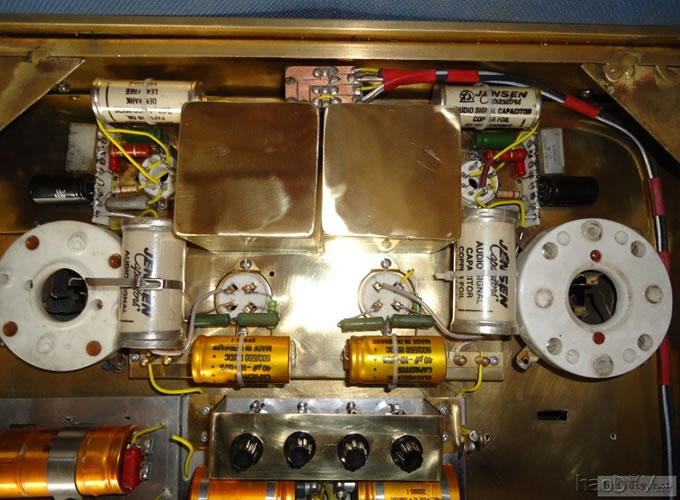

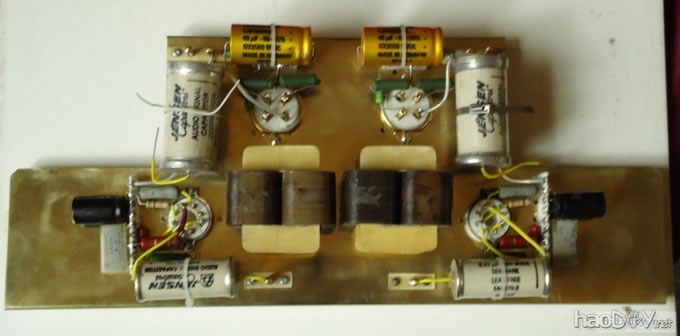

即将完工的放大板组件。

VT-4c（GE）211电子管音频放大器单端胆机

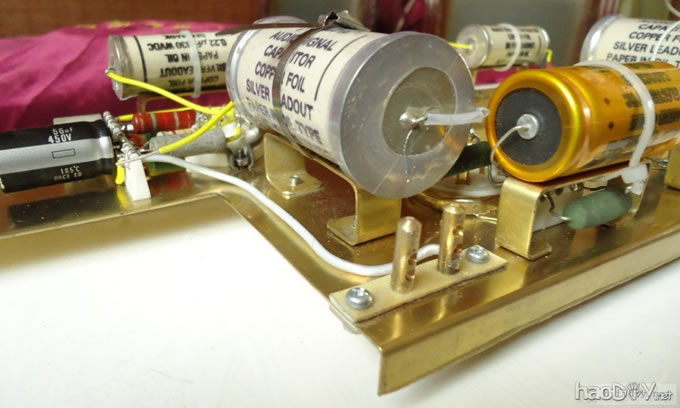

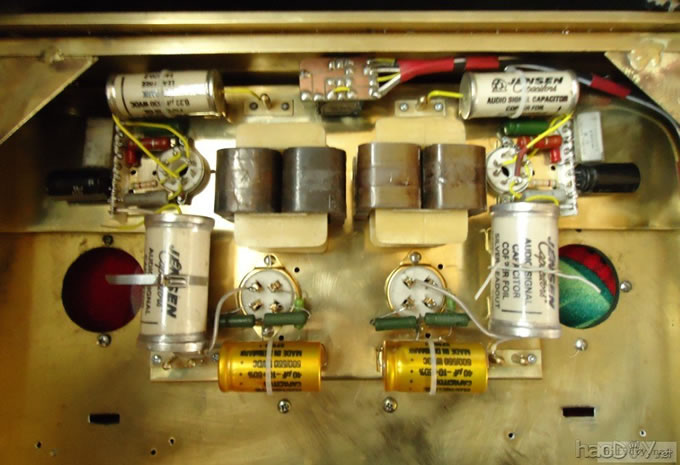

安装效果。

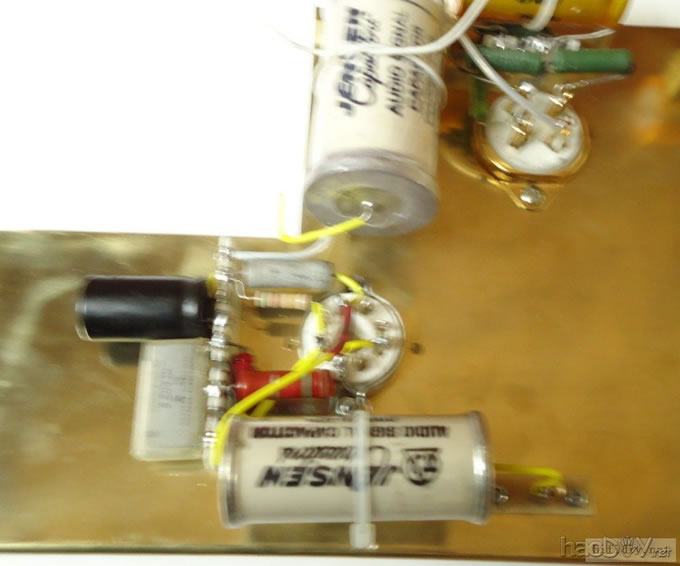

安装的效果。。

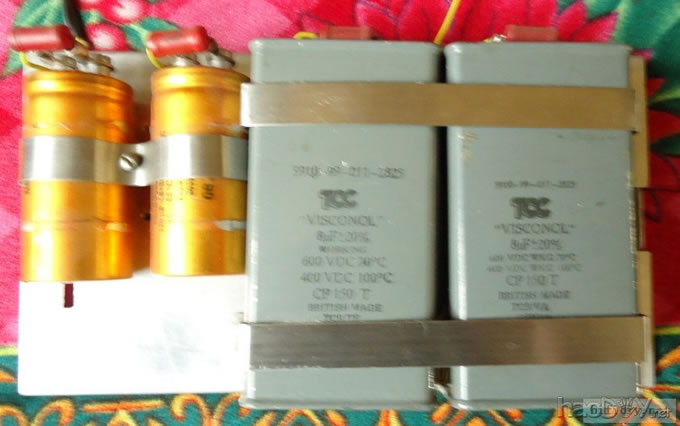

次高压滤波电容组件。

VT-4c（GE）211电子管音频放大器单端胆机

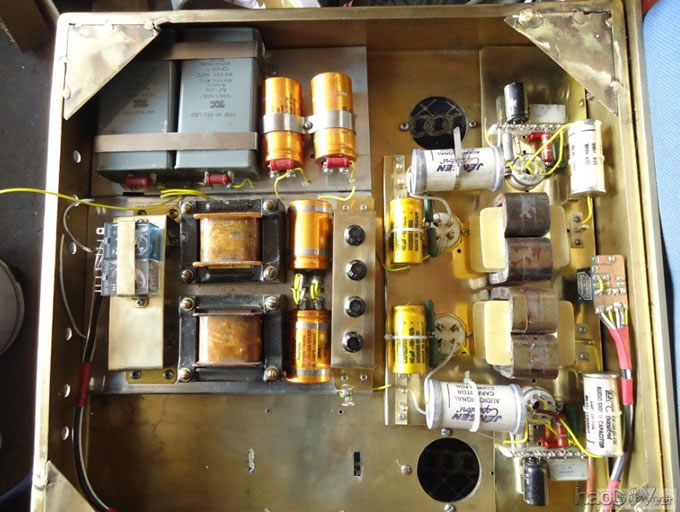

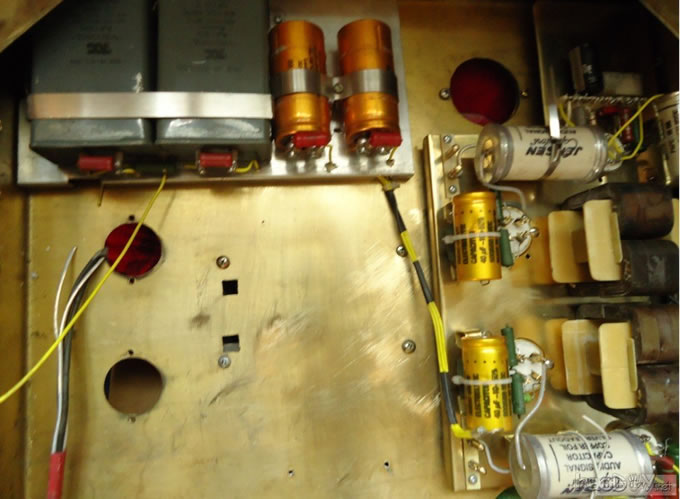

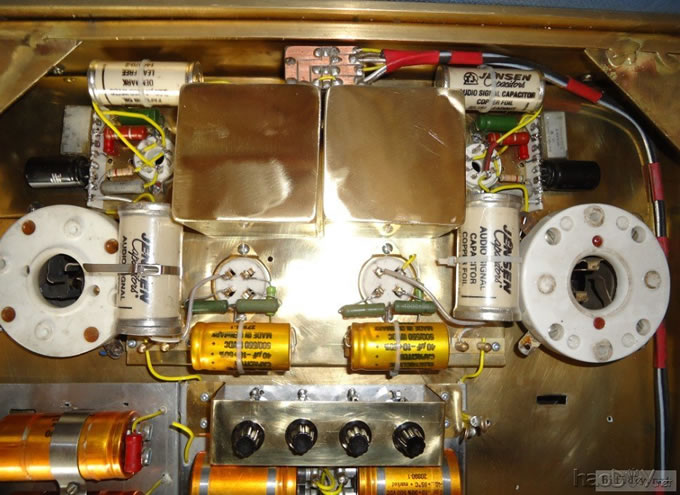

装机的效果。

更新4 VT-4c（GE）211电子管音频放大器单端胆机

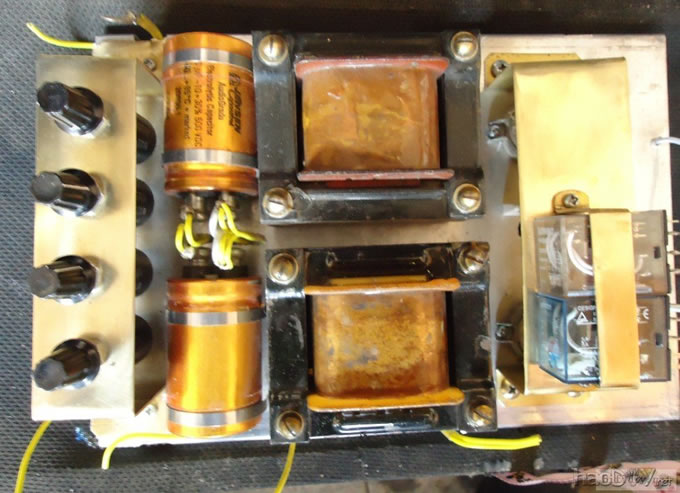

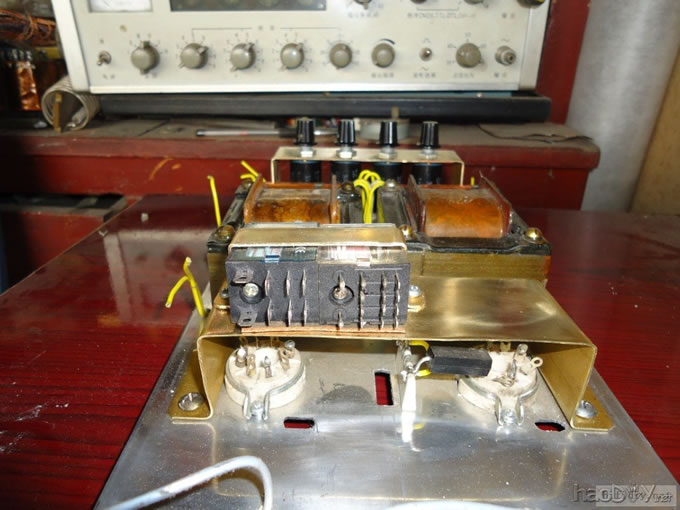

综合板包括灯丝平衡部分胆整流部分211阴级阻容部分和前级供电电感部分。

VT-4c（GE）211电子管音频放大器单端胆机

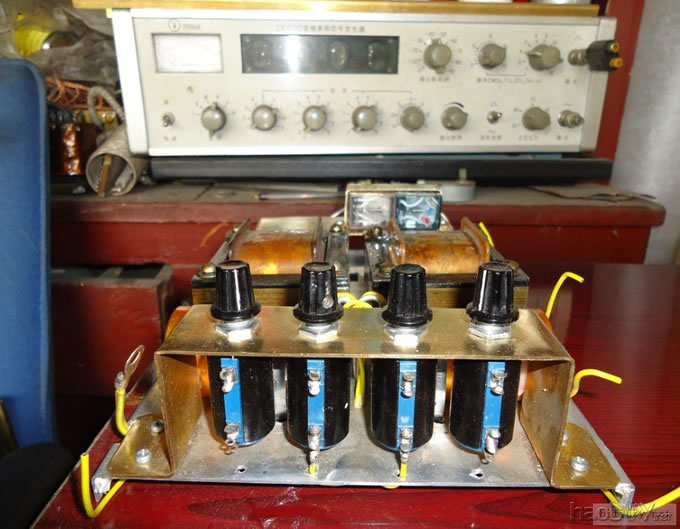

效果图。

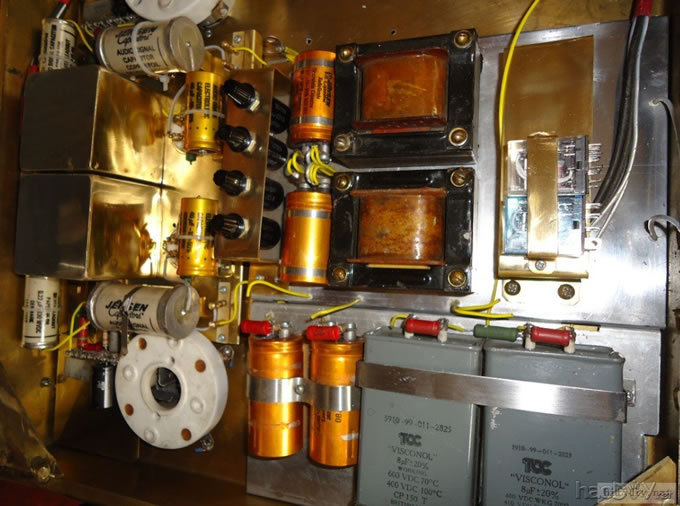

安装在里面的效果。

VT-4c（GE）211电子管音频放大器单端胆机

自己正在焊接的小牛罩。

VT-4c（GE）211电子管音频放大器单端胆机

下载 (154 KB)

2012-4-19 12:45

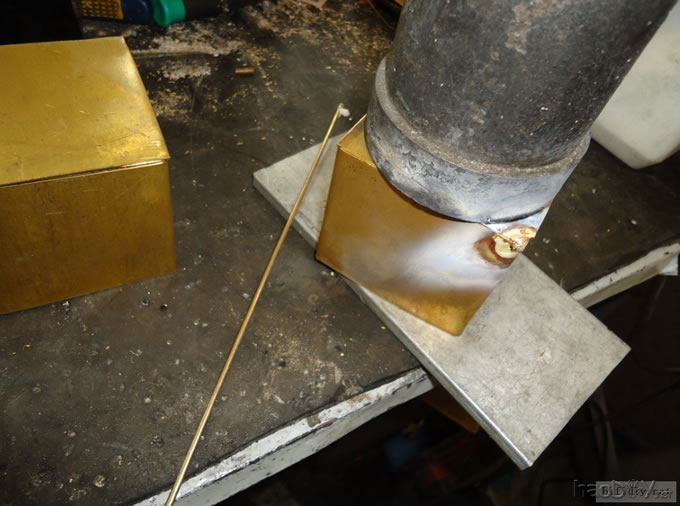

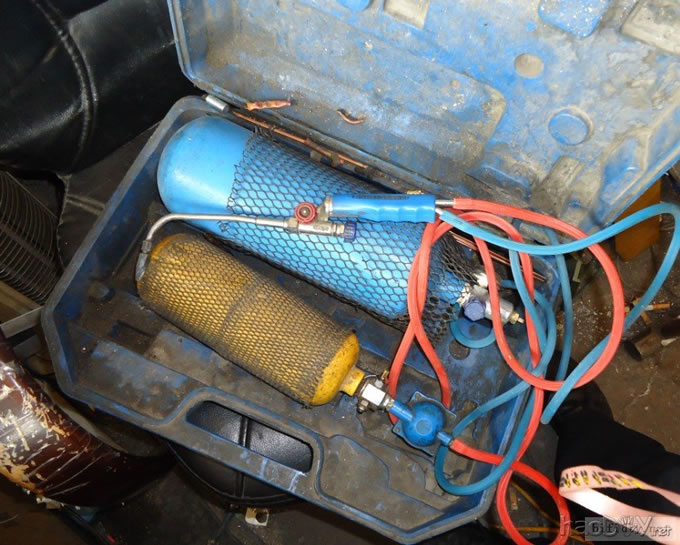

所使用的焊具

更新5

VT-4c（GE）211电子管音频放大器单端胆机

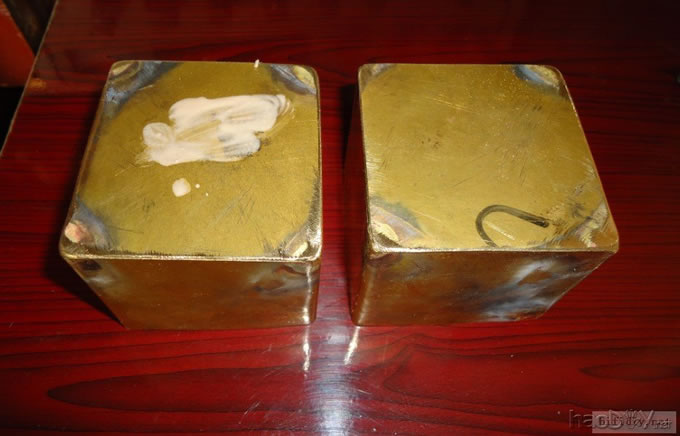

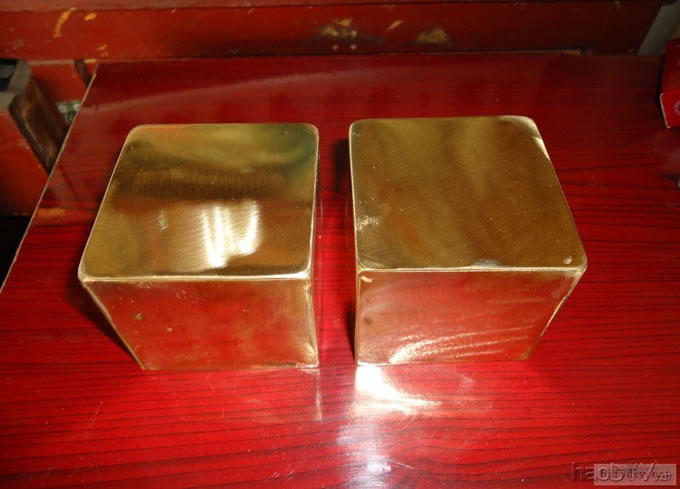

刚加工好的小牛罩。

处理好的小牛罩。。
