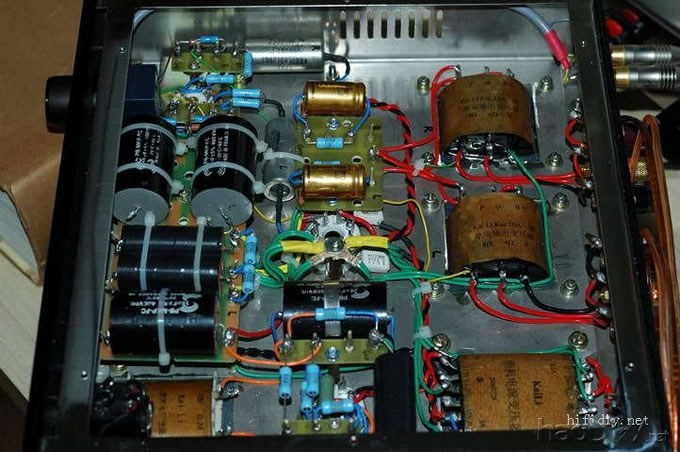

前端时间受网上罗技3寸的诱惑（主要是便宜），也去邮购了一对，又在广州箱艺订了一对背载式箱体，算是弄了个全频箱，300块的成本发出来的声音让我对3寸口径和这种箱体刮目相看。后来耳机大家坛的甩师傅又开始新一轮FOSTEX团购，于是决定好好玩玩全频。关于用什么功放来推，我个人喜好还是自己做一台小功率的电子管单端，2A3其实挺适合，但总体投入和机子的体积都不会很小，而且还需要很认真地去做，这个以后再说。就我手上闲散的资源，弄一台6V6GT或EL84的单端机是比较有利于资源再利用的。另外对机子的外观我要求小巧精致一些，以前自己手工加工机箱的辛苦和乐趣我也都尝过了，这次想找个现成的机箱省点力气，杂志、网上考察了一段时间后，相中了凯立的6P14单端的底座，凯立的牛以前用过好几只，不能说特别好，但是很实在，价钱也算实惠。 6V6GT的单端耳放我以前做过，那时6V6GT是接成三极管用的，前级管及线路试过很多种，各有各的味道，这回做功放还是用标准接法，线路就用这个，12AX7一级共阴放大，电容耦合，负反馈的量最后减少了一些，大约在-3dB左右，这样声音的瞬态更好一点： 电源部分改为5AR4整流，CLC滤波，电容都用XINDAK、SOLEN的MKP电容，而且各级、左右声道分别用单独电容退藕、单独接地。级间耦合用的是SPRAGUE VQ，6V6GT的阴极电容用ROE。这些元件和用法在以前已有体会，所以出来的声音也还算在掌握之中。机器的外观： 凯立原厂底座就是两个九脚孔，我的机子现在只需要一只12AX7，订底座时也可以只做一只九脚孔，但考虑到可能会改别的线路，还是两只孔适用面广一些。另一只管座空着不好看，手里6N3有几十只，插上一个接上灯丝当摆设吧。  机器的内部：  这部小单端的制做只能说是按部就班，一切尽在掌握，接假负载通电调试，测量各处的工作点也与计算没多少偏差；接上音箱，音量全开也没噪声。 手上倒是有JENSEN、MIT、REL-CAP，没舍得用在这机子上。觉得VQ的声音与价位与它还算般配。做这一套，一般些的用料大概在800多元左右，其中凯立的座牛组合要6XX。 实际用的阻值与原图略有变化，工作点电压：  12AX7是双三级管，用一只等于左右各用半边，一般来说同一管内的两个三极管的配对情况会更好些。用两只无非是两级放大、SRPP、并管，或者每管只用半边，都有管子的配对问题，线路的表现也是有利有弊。 电源部分，跟通常的胆整流线路没有太大差异：这个图是两声道共用的，讲究一点可以左右声道的每一级各用一只电容滤波，并各自接地。凯立的电源牛的次级是260V+260V,但我家的市电电压一般都在245V左右，所以相当于次级交流输出280V。用5AR4整流的话，对本机的总电流而言（110MA左右），输出电压是325V;如果用5U4G直热管整流，输出电压是310V（这里说的都是后面接电容滤波型式时的输出电压）。10W347的电阻我是用几只3W电阻串联的。主要考虑方便电压调整，只要用引线适当短接，就可以得到合适的阻值，相当于一个电位器。调整的目的是使6V6GT达到设计的屏压，最大管耗不超过极限。你实际制作的话，要根据你的情况对电源牛的次级电压、阻值进行调整。我这次用的电容的容量都不大，最大的20UF，我的想法是在不影响信噪比的情况下，滤波电容可以选用小一点的容量，这样对高频的清晰度和声音的瞬态响应都有好处。选用MKP也是出于这方面的考虑。实做下来此机的信噪比还不错，在半夜安静、音量全开时，耳朵紧贴单元可以听到微弱噪声，离开5厘米就一点都听不到了。  (责任编辑：admin) |
