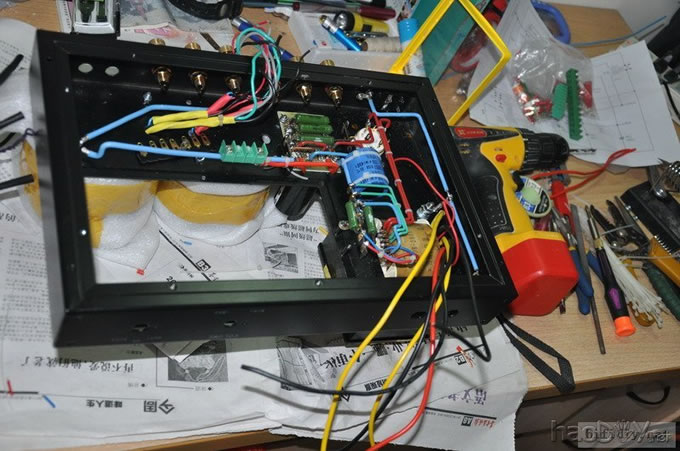

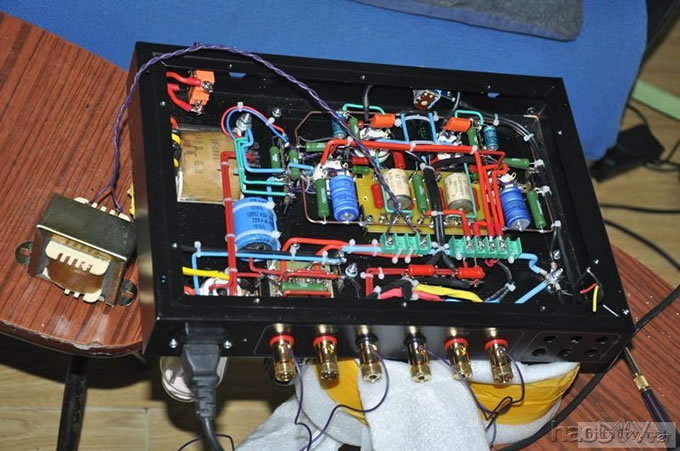

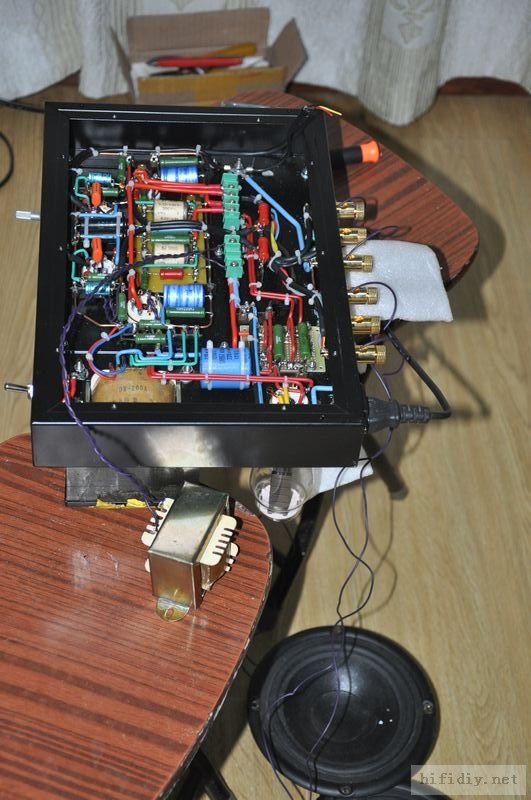

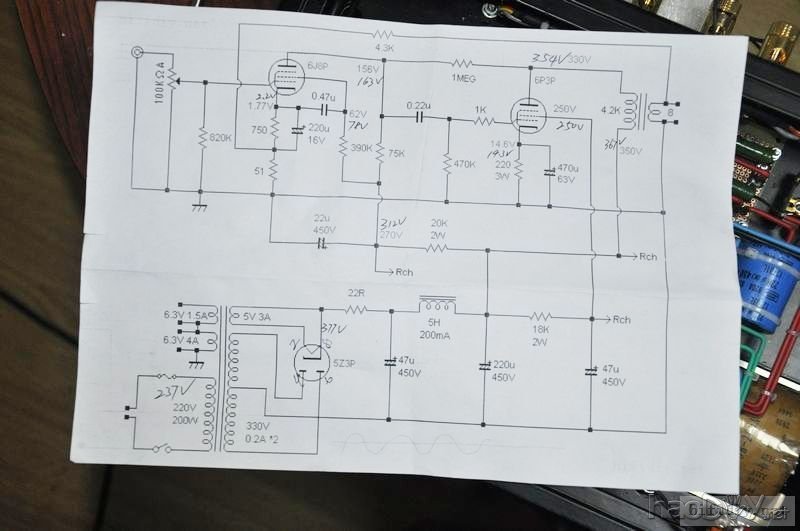

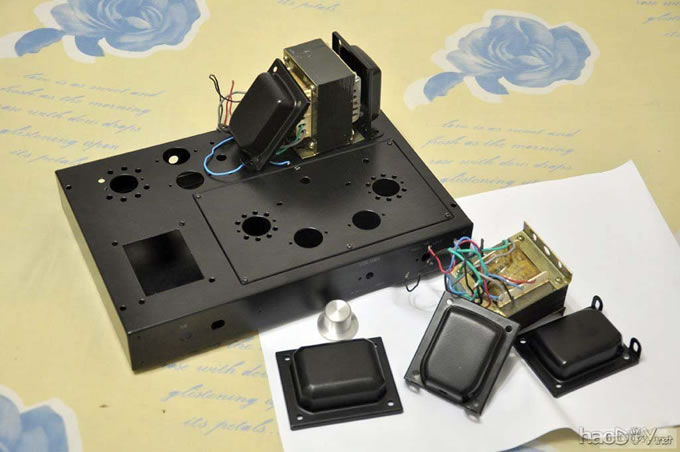

看坛子里谈机论机，说得热闹，爬墙头久了，不禁也“中了毒”。偷着学了一段，终于下定决心也做个胆机。电路是J版的6J8P+6P3P，我是画国画出身，这第一次拿起烙铁焊胆机还真有拿鸭上架的感觉。放大部分基本上搭完啦，也不知这样犯不犯忌讳，请坛内行家不吝赐教，我争取一次装响哈。 拉菲尔机箱，尚不敢自己养牛，从“胆艺轩闲不住”那购买了一套，电牛是96铁芯，标称200瓦，输出牛是76铁芯，3.5K的。 拉菲尔的这款机箱安装这套牛略略嫌小，安装5H 200ma的扼流圈，空间紧张。  我觉得国内从小学教育开始，就灌输了过多的行业概念给学生。画画的应该也能做胆机，应该能。 我的第一台胆机是刚毕业的时候购入的，那时候穷得不得了，虽然喜欢，可没钱发烧。恰好本地有家卖HIFI器材的店干不下去了，倒闭甩货。那天中午，我在街边摊上吃完饭，走到这家店的门口，店里一群人在等着捡便宜，其中就有一套欧博M100胆机，推着一对CODA7在放着蔡琴老歌，自己一下就被那音色迷住了，询价，老板开价2000，连箱子。当时真是没有2000元钱啊，老板看我犹豫，咬了咬牙--1600拿走！！即使是这么一点钱，当时也是拿不出来的，可人都要个面子，我马上回宿舍借钱买下了这套机器，后果就是每天可以听着欧博铺上画毡画画，然后就是省吃俭用几个月还债。 十多年过去了，已经换过2套电子管的欧博和两只黑色的小CODA现在还陪伴着我，尽管后来有了声雅，有了雅骏，有了更好的音箱，可我还是喜欢电子管机悠闲声底，慢悠悠的听帕尔曼拉弦子，听蔡姐痴痴地等。也许这就是所谓的胆毒吧。 呵呵，我的DIY还在继续，适时再向大家汇报吧 今晚终于开始调试了。 接好线，不上高压，看着灯泡一个个亮起来，心里舒服极了。接上两只破喇叭，一片宁静，耳朵贴着喇叭也没听到一丝噪音，看来机箱布局还是没问题的。 在上高压前用万用表测量了一下各点电压，结果居然是--直流高压508v！吓得我赶紧关掉了电源，因为，大部分滤波电容都是用的耐压450v的，真怕它冒烟放炮啊。关掉电源后分析问题出现的原因--因为是倒着放机箱调试，变压器较低，整流管5z3p放不下，只好插了一只体积较小的5Z4，旁热管和直热管整流后压差有这么大吗？ 想想实际开机上电已经超过了5分钟，既然5分钟内电容没有出现问题，想来再开机应该也可以，于是壮起胆子再一次打开了电源。电牛是闲不住的，次级高压标称340V，只比J版图纸标称的高出10V，原图纸整流管用的是5U4G，电感后直流高压是330V，我准备的是5Z3P，参数相差不多，照理说相同点电压值应该也是所差不多，可换成5Z4后实测就是差了将近160V！ 于是测量了变压器初级电压，--240高了将近10%。接着测变压器次级交流高压--370V，灯丝电压--7.1v。 折腾了一通，就算找到症结所在，累了，休息。明天还得解决电压偏高的问题。 是第一次搭棚焊。在手工方面，得益于以前做过航模和集成电路功放，我以游民的身份在这里和胆艺轩爬墙头，也有将近两年啦，偷着和大侠们学习呗。 但是，还是基础和经验所限，在处理电子制作技术问题的思路方面，我想，我的方法和出发点肯定有偏差或是不够严谨的。这次制作，因为机箱是快装板结构，我就把电源和放大部分完全分隔开，做成了两个单元，想这是以后只需要简单的更换不同的放大单元，就可以实现升级。但是把放大单元装入机箱后，发现自己把原本简单的问题复杂化了，刻意的保留余地，导致走线回路延长，繁琐复杂，甚至曾一度企图用较粗的屏蔽电缆充作灯丝线，装好后才发现机箱的空间很小，根本就无法整体弯折，只好又改为绞线，但一开始就对使用绞线没做布局上的周全考虑。一旦发生串扰，将会很难修改。  好在电牛初级还有235V抽头，改过来后，在市电237V的情况下，次级标称340v的交流高压抽头带上负载，仍然高达377V。将灯丝绕组单侧接地后，开始很大的交流声消失了，即使是耳朵贴着喇叭，需要仔细倾听才可以听到轻微的热噪声。制作基本成功，随后对照J版的电路图，逐点测量了电压，还是有些高，目前机器正带着两只八寸的垃圾喇叭老化着呢，已经有3个小时了，现在电牛升温不超过30度，明天上午再测量一次，视情况再作调整。 再有，请教高手大侠，以目前实测的电压值，如果不做调整，假设元件都没问题，机器是否能长期可靠工作？是否会对声音、管子寿命造成不良影响？    换用曙光EL34A试听了一下午，面板做好了，离完工仅差一步。  (责任编辑：admin) |
