先上绕组排列图:
自己做的骨架，这样比成品的骨架节约1mm左右的窗口空间。

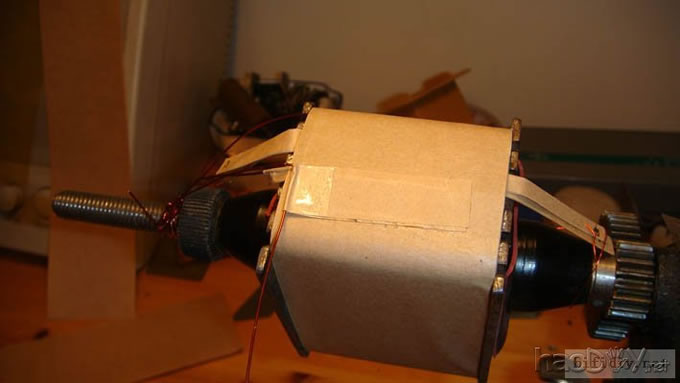

标好左端和右端，上架  先用一层黄蜡绸打底

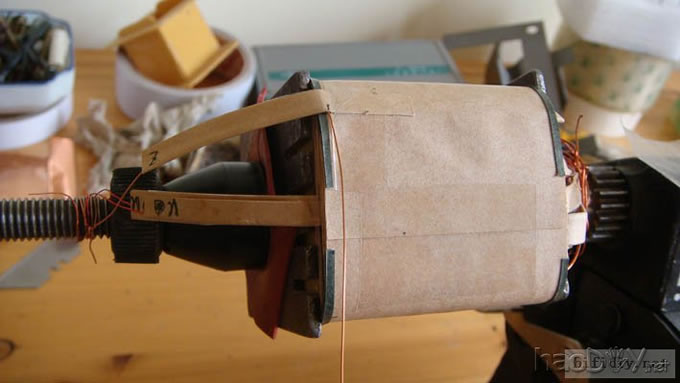

再垫一层电缆纸（0.08），并用青壳纸做好防塌边  固定好第一个线头－“X“

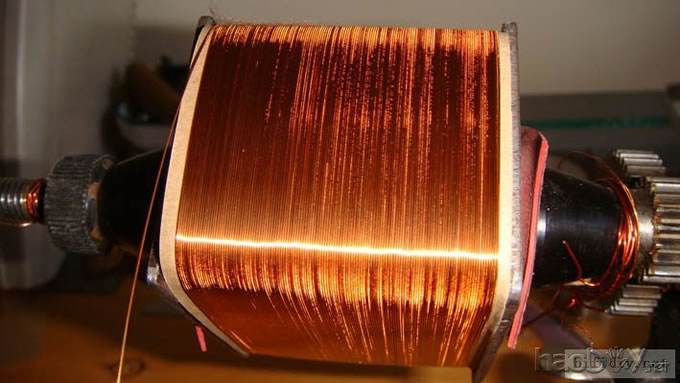

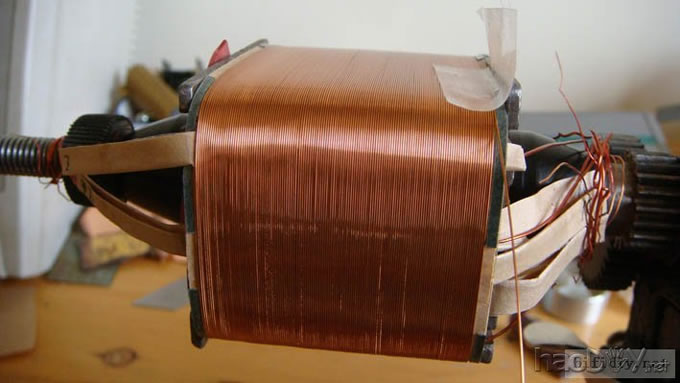

第一层绕制完成134匝
第二层绕制133.5匝，注意第一层在另外一面结束，这样层间垫纸的搭头就每层对称，否则全部将搭头放在一边，最终线包的这个位置就太鼓了，不美观 第三层绕制133.5匝，X－Y的第一段绕制完成共401匝

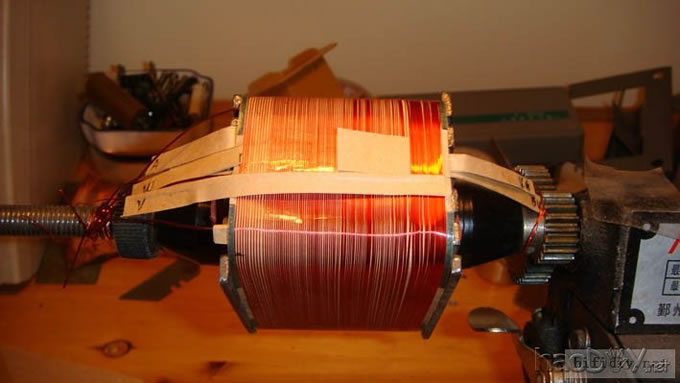

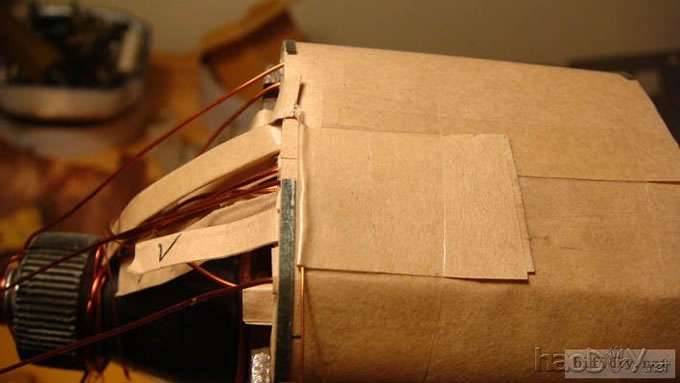

用电缆纸将线头包好，引到线包外，并标记号－“A” X－Y第一段绕好后，先包一层黄蜡绸，然后再包一层电缆纸，再绕制下一段。 绕制U－V第一段，共115匝，采用0.25线，疏绕，整个线包共4段并联 采用反绕，整个线包调转180度，从右端开始绕，起绕段标记为“V”
线头用电缆纸包好后，引到右端，并标记为“U”

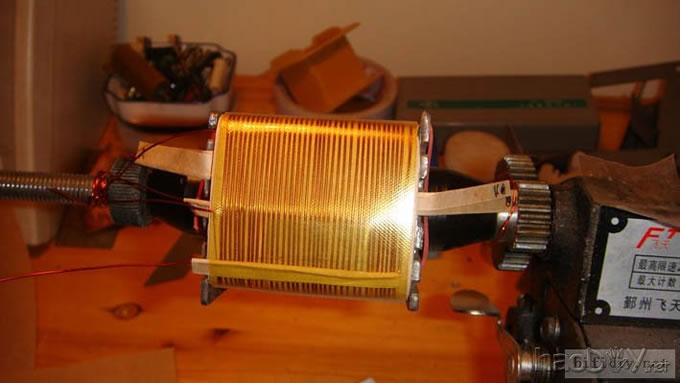

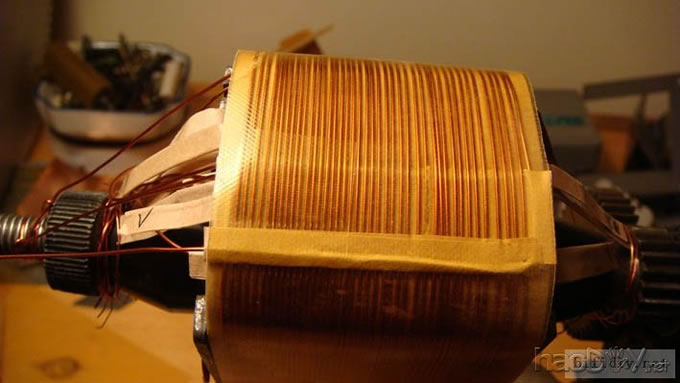

用一层黄蜡绸包好  绕制次级0-4欧第一段（76匝，0.55，正绕），线包重新调转180度，左端在左 先垫好一层电缆纸，两边做好防塌边
一层刚好绕制了76匝
线头用电缆纸包好后，引到左侧
#p#分页标题#e#

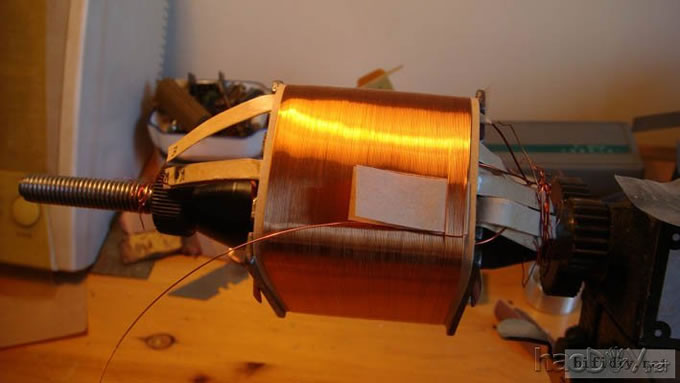

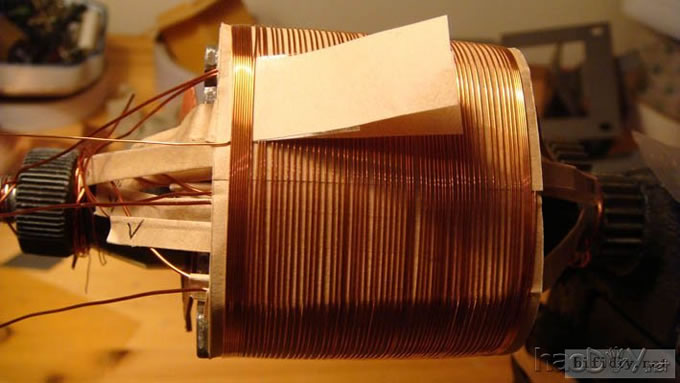

用一层电缆纸包好  次级4-8欧（第一段），37匝，0.55线径，疏绕  阴极V－W第一段（0.25线径，115匝，疏绕）  初级Y－Z第一段（0.31线径，133匝*3）

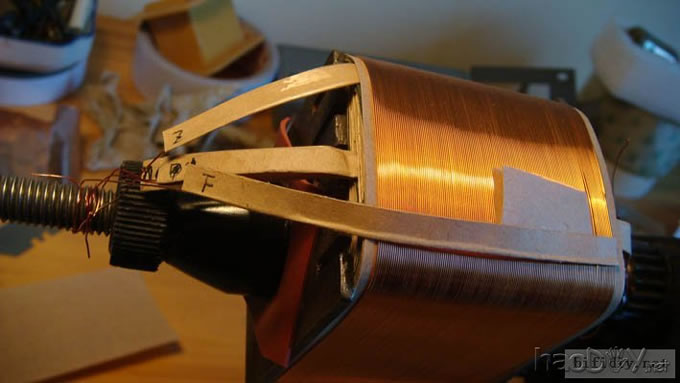

出头标记为“F”  阴极V－W第二段（0.25线径，115匝，疏绕）  次级0-4欧第二段（0.55线径，76匝）

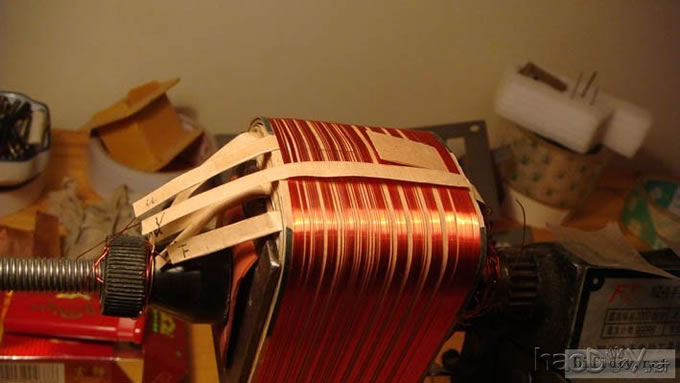

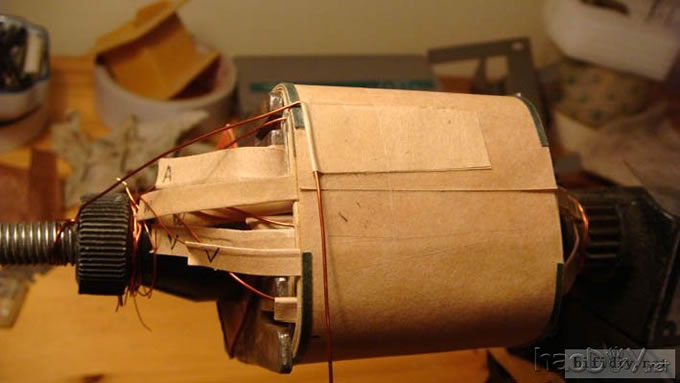

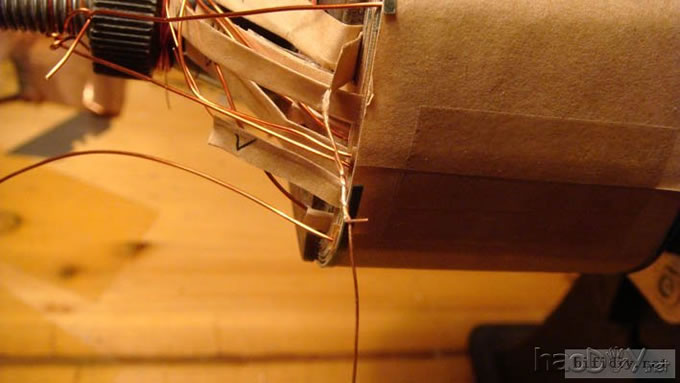

次级4-8欧第二段（0.55线径，37匝，疏绕）  连接初级X－Y的第一和第二段（133匝+71匝），两个A标记的头相连 去掉漆层，相互缴合
上锡

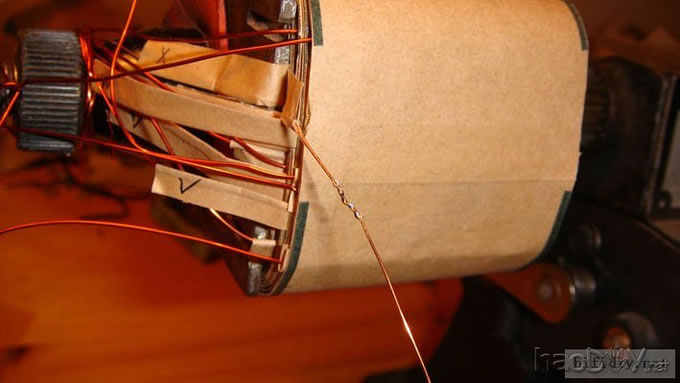

用电缆纸包好，固定

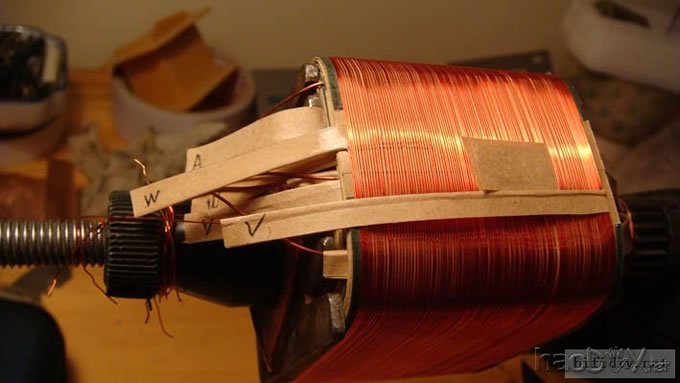

第二段的第一层绕制133匝，第二层71匝疏绕  阴极U—V第二段
#p#分页标题#e#
阴极V—W第三段  初级Y—Z第二段
 次级第三段  阴极U－V第三段  初级X—Y第三段   阴极U—V第四段  次级第4段   阴极V－W第四段  初级Y—Z第三段  线包完成，接线端子  先测试直流电阻： 1、初级X—Y  2、初级Y—Z  阴极V—W  阴极U—V  次级0-4  次级0-8  线包绕好后略微有些变形，需要上夹板整形，已定购了35*60的铁骨架，下周到货就上夹板。 漏感增加是由于初级和次级之间的耦合不佳造成的，若次级绕不满一层，密绕的话就会造成这一层的一边匝数多，另一边放空，这样对于耦合非常不利。但若疏绕的话这一层匝数安排就均匀，耦合自然也就好，漏感非但不会增加，反而会降低。 (责任编辑：admin) |
