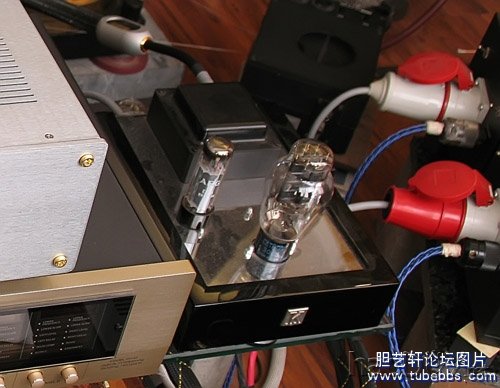

2A3单端的同时以听到或看到哪里有入口或DIY得较好的300B单端或推挽我都很在意去相识和听。在我听到过的入口300B单端机子中。综合感觉最好的是德国大“K”的四分体单端后级。这机自身的电路布局和看似有些浮夸的电源体系让我很感乐趣。因此机用家的缘故起因不利便对此机具体相识。就我初略的相识。大“K”放大部门回收的是二级放大电容耦合敦促300B。第一级用EF180,第二级用EL34。底盖打开元器件较少。反之硕大的分体电源里器件浩瀚。电源牛和阻流圈都较量大。大滤波电容也有许多个。一开始我还觉得必定为了讯噪比300B用的是直流电供灯丝。可没想到是用交换电供灯丝。可那用平凡数字表交换档测不出交换纹波电压和在105DB箱上实听极好的讯噪比让我受惊。同时此机在拥有较好的驱动力下的均衡圆润精致并且不缺质感美感的声音示意更是让我受惊。就此我感受更不是300B这管做欠好而是要奈何去做好的题目。虽然就我小我私人熟悉就2A3,300B性价比的争论来说从整个体系的投入来看。一样平常的体系必定是2A3单端的性价比要高。但最近看到坛上烧友不乏有对2A3单端回收多分体大投入的做法。这声名也有“烧友”是计声音不计本钱的。并且这是小我私人的选择。无可厚非。我小我私人的环境是由于不会有高出35平米的听音情形和要思量未来做电分的功放行使，以是在能担保必然指标机能的条件下只管回收归并机的布局.此帖要给各人讲述的这台300B单端就是基于这样的设法来打算和实验的

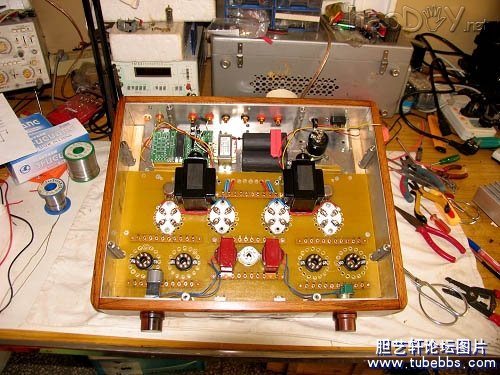

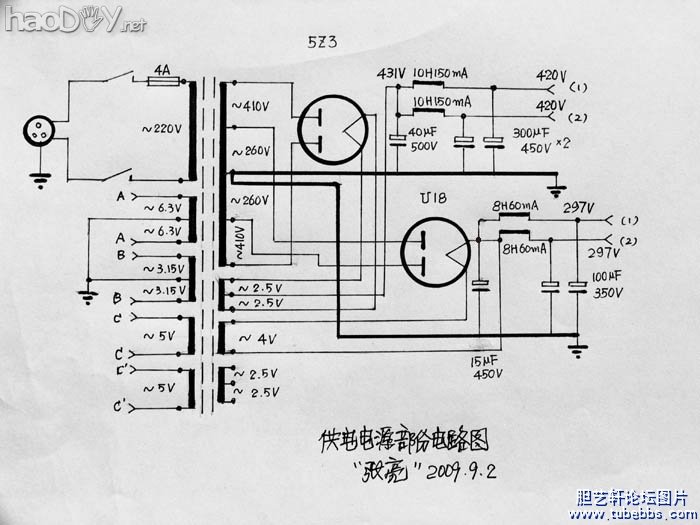

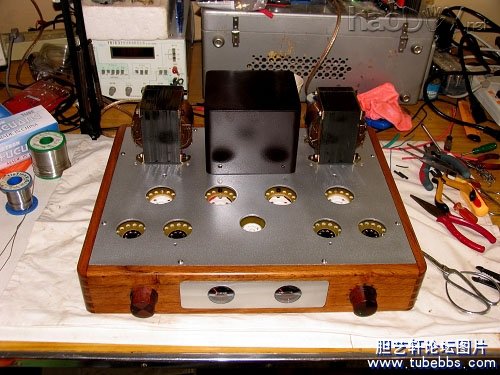

这台300B单端按照我的元器件环境初始打算回收：12J7GT（五极管接法）--》电容耦合--》6F6G（6中6）--》电容耦合--》300BA--》3.5K32X60 Z11片牛。电源回收前面放大敦促和300B功率放大分隔的做法。 一．机底座 机低座我要求是可以或许在必然水平上可以变动应用差异的电路布局空间的计划。故计划成了如图的布局情势。总结前面的履历。木框回收传统木匠做木刨的花梨木制作。取这种木质地坚固并且韧性极好的特征来进步重播声音的结像力和质感。为强化木框的整体性木板之间回收传统的梯型楯头毗连。顶低板的接合牢靠汲取二年前300B推挽同类框布局的把顶底板牢靠在木框上的布局强度不敷和顶底板有电路地电位差影响讯噪比的教导。回收在框内加衬3MM合金铝板和上下直接的钢质管座来牢靠上下金属板。即担保了强度又大大得消减了上下金属板的电路地电位差。有利电路静态讯噪比的进步和消减电路动态时对音频信号的交扰调制。 机座上电子管座安装情势我照旧回收我风俗的用4MM的玻璃纤维环氧板做下沉托板（如图）。这样做即雅观又能消减电子管的麦克风效应。还能将电源牛，输出牛杂散磁场在金属顶板上发生的涡流电流信号扑面板上的电子管的交扰调制影响减小。而且玻璃纤维环氧板的高绝缘性也能进步底板下高电压布线应用的安详性。 [ 本帖最后由 张亮 于 2009-9-2 17:23 编辑 ]
|
