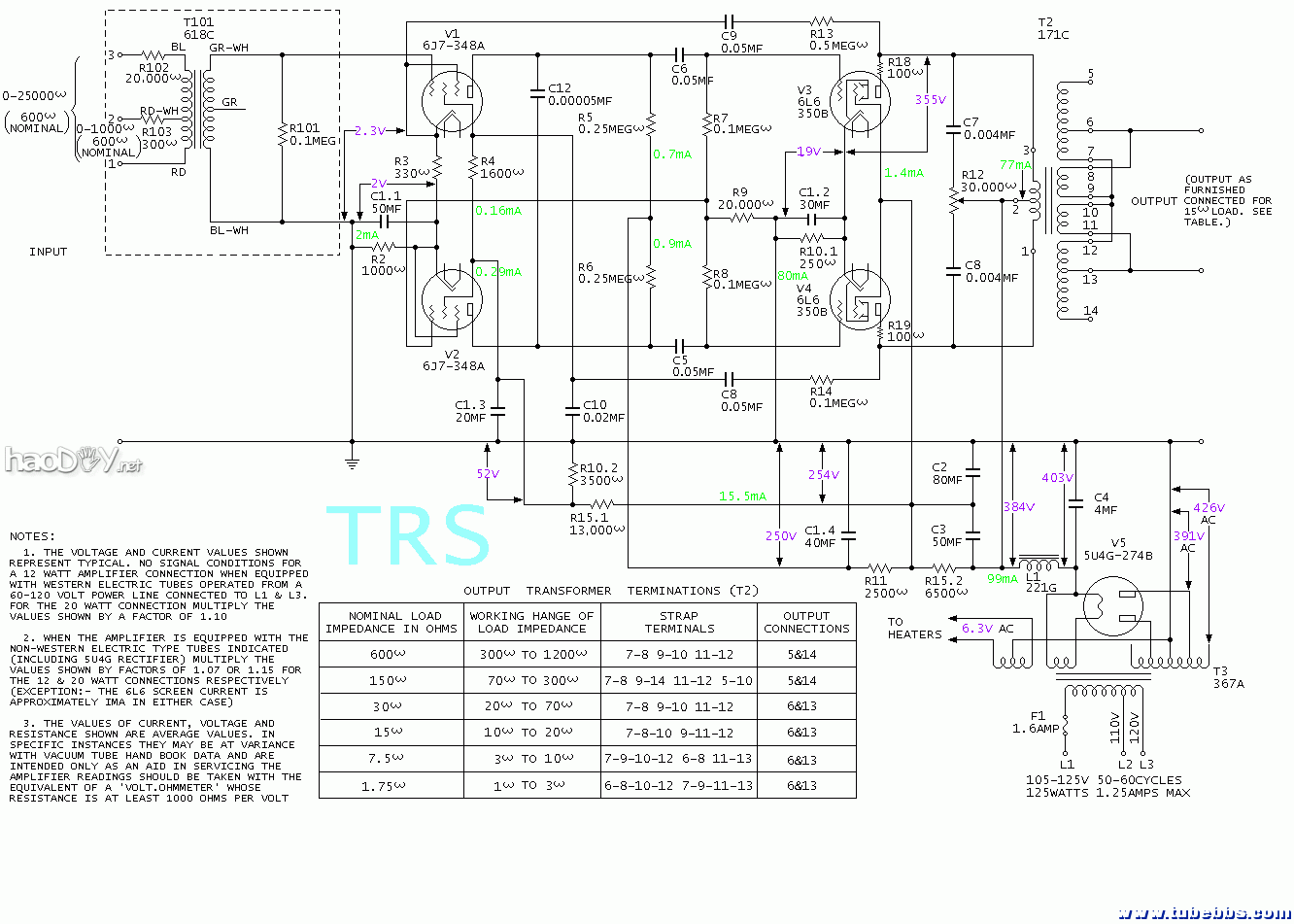

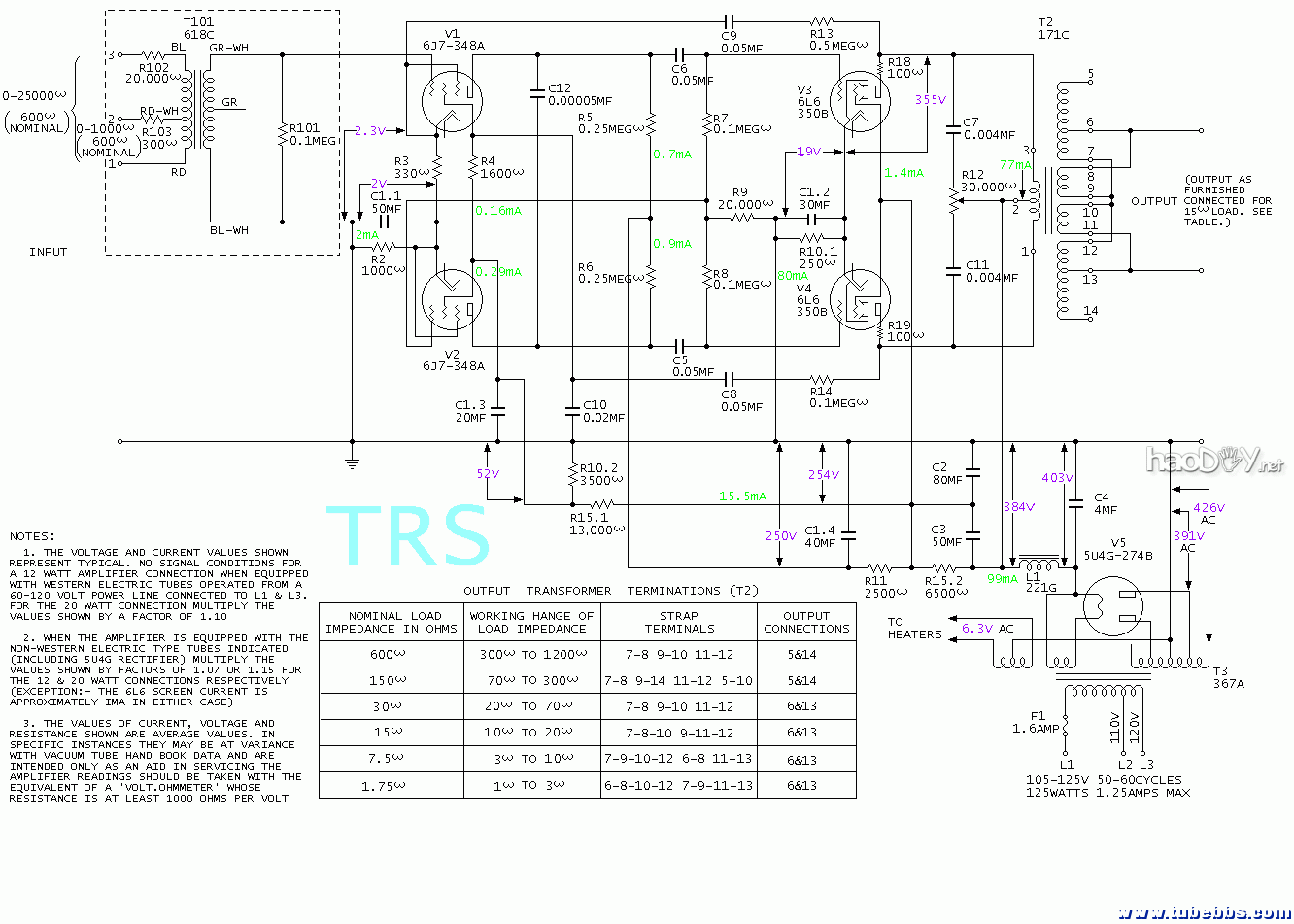

这世上复刻铭器的人不少，可是大都都是没有吃透原作的计划精力就盲目下手，乃至将原本的线路缩水，还美其名曰：改造型···嘿嘿，国人的蒙昧与自大，由此可见一斑矣。 WE No. 124-A ，从线路架构上大致来看，是属于推挽的布局情势，但就计划精力以及出来的声音结果而言，它是属于反相并联的单端胆机。从推挽与单端机的道理看，推挽由于抵消了偶次谐波，因此听感上少了一些迷人的色调；而单端机则齐备的生涯了偶次谐波，因而在音色方面较量讨大好人的耳朵。WE No. 124的计划师一早就窥破了这个奥秘，因此在功率管V3、V4屏极往前的反馈路径采纳了非对称布局，从而使得该机的偶次谐波获得完备的生涯。在该机的正相放大部门，V3屏极的反馈回路经R13(0.5MEG)以及C9(0.05MF)返回V1的阴极，这是较量典范的反馈布局，大都人城市领略。而反相放大部门，V4屏极的反馈信号由R14(0.1MEG)降压，再经C8(0.05MF)以及C10(0.02MF)分压，返回V1的廉栅极，这个部门就不为世人所领略了。对付输入管V1而言，栅极和廉栅极都是正相输入，而阴极是反相输入，因此V4屏极返回V1廉栅极也是负反馈。可是这两个反馈回路的内阻与频率都有所差异，因此V3、V4屏极的谐波分量是差异的，颠末缓冲电阻R18、R19(0.1K)进入输出牛T2(171C)，在喇叭输出端就感到出具有富厚偶次谐波分量信号电压来，这是WE No. 124计划上的高超之处，不是单端，胜似单端！在这里，V2作为一个反相电压随动器，忠实地反应V1的环境---电压沟通，相位相反。假如不是出于非凡负反馈方法能生涯偶次谐波的必要，而将V1、V2纯真的领略为倒相电路---那是错误的设法，由于输入牛618C是可以作为反相牛用的，WE No. 118A的线路就是云云，用了618C做倒相牛，可是WE No. 124的计划师就没有回收WE No. 118A的倒相方法---这统统都是环绕反相并联单端的计划理念，而不是将WE No. 124做成一部推挽放大器。在这里V3、V4的屏极缓冲电阻是少不得的，少了这两个缓冲电阻，P1、P2就近似于频率特征方面等量的（相位相反罢了）负反馈，这就失去了反相并联单端计划的意义，酿成一个平时的推挽线路了。而某些人在复刻这铭器的时辰，不分明这些计划上的精要环节，去掉缓冲电阻，施加了大环路负反馈，这就绝对不是WE No. 124的精力了。 增补声名： C7，C8 R12这个处所不太大白有什么浸染，尚有R12是不是30K啊？ C7，C8（C8对应原装图纸为C11，我在抄版的时辰犯了一个逻辑上的错误，真是欠盛意思） R12在这个处所的浸染也是为了呼应计划理念上的“要让P1、P2事变于差异频率的谐波情形，这样才气确保偶次谐波不会被抵消掉”，用工程术语来说，近似于“二次调谐”。R12是30K，是一个滑动变阻器，调理其抽头位置，等效于工钱的改变了输出牛p1、p2的线包漫衍参数。而p1、p2的负反馈通路所毗连的电容与电阻，在数值方面有着较量大的差距，这也是等效于工钱的改变了输出牛p1、p2的线包漫衍参数。总体上的结果就是使得p1与p2所发生的谐波分量在频率方面存在差别，p1、p2两臂的偶次谐波就因此不至于互相相互抵消，从而泛起出单端机那种气魄威风凛凛的声音。WE No.124这种浮现单端精力的计划与QUAD II 的输出牛以及我计划的输出牛在理念方面都是千篇一致的。纵然是回收完全交错对称计划的输出牛，只要参考WE No.124的计划思想模式在电路方面调解p1p2线圈的外部等效漫衍参数，同样可以得到相同于单端机的声音结果。R18、R19这两个缓冲电阻打消之后，功率管v3、v4所发生的硬特征驱动占了主导职位，而对p1、p2线包漫衍参数所举办的外部调解事变就变得不明明，甚职苄些枉然了，因此R18、R19这两个缓冲电阻是千万打消不得的，并且其素质和功率容量对声音的影响都相等大，不行忽视。  从头修改标注后的图纸  (责任编辑：admin) |
