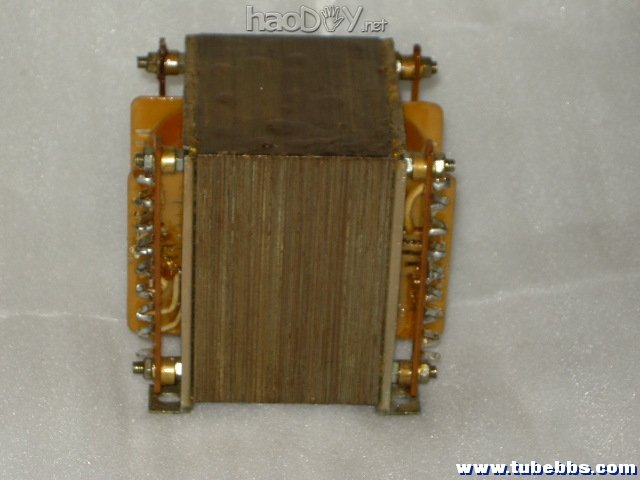

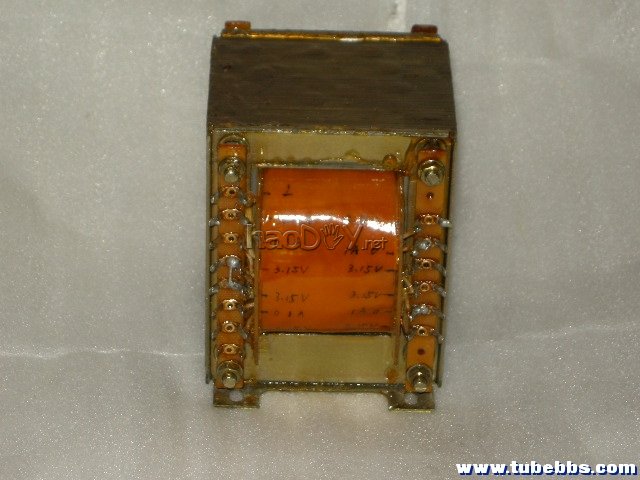

300W电源变压器
300W电源变压

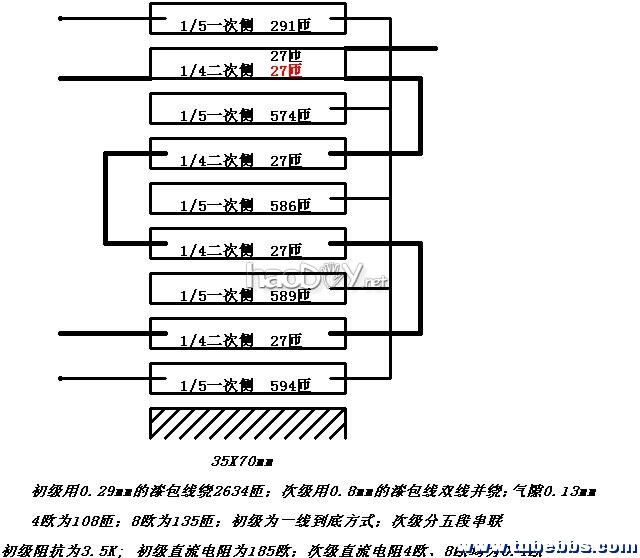

输出变压器绕制数据及线包分列方法：
输出牛线包分列方法

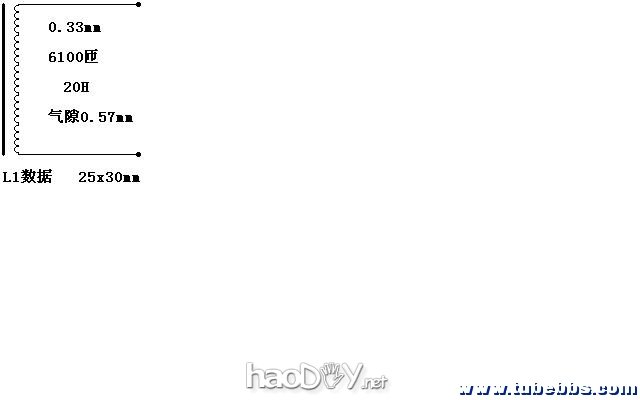

电感L1、L2、L3。电感L1,电流250mA,直流电阻230欧；电感量L=20H;L2、L3：电流40mA，最小电感量Lmin=18H,直流电阻=560欧。

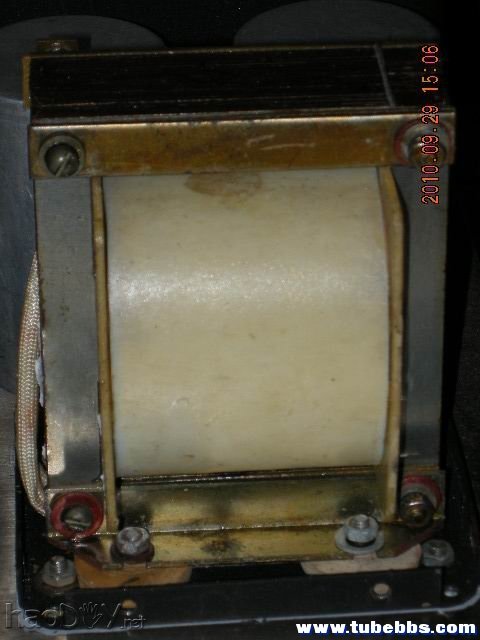

电感L1
电感L1
电感L2、L3 (责任编辑：admin) |
|
300W电源变压器
300W电源变压

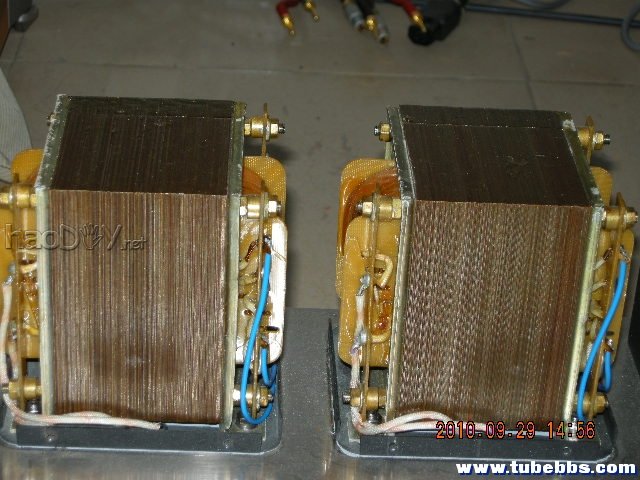

输出变压器绕制数据及线包分列方法：
输出牛线包分列方法
电感L1、L2、L3。电感L1,电流250mA,直流电阻230欧；电感量L=20H;L2、L3：电流40mA，最小电感量Lmin=18H,直流电阻=560欧。
电感L1
电感L1
电感L2、L3 (责任编辑：admin) |
