之前看了一个坛友做的，得到了些启发，空下来就开始DIY了 网上淘的二手的TP-LINK TL-WR642G+ 108M 电信送的ADSL猫 台式电脑电源外壳一个 铝壳250V6A滤波器一个 历时2天半，准确说是1天半，先准备材料用了半天，然后等快递无线路由器到了以后修复升级固件并测试了一天。 体积其实差不多，感觉比原来还要省地方。（原先两个独立电源，两根电源线，一个猫与路由器的连接线，两台独立的机器，体积也不小） 原先两个机器，叠在一起总体积也差不多大小，而且还要占用两个插座，散热效果也不好，线也一大堆。如果将原先两个分别平放在地上，占地面积就比这个大一倍多了。

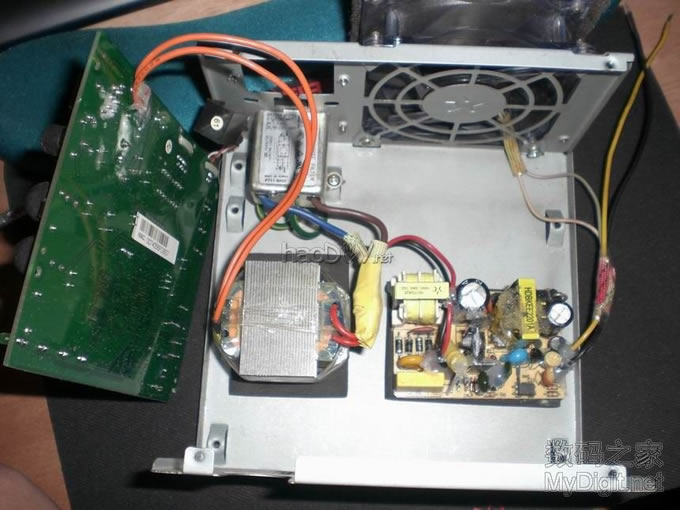

安装好电源滤波器后固定两个电源，然后拆解路由器电路板上的电源及RJ45接口和电话线接口。变压器交220V转交18V，开关电源交220V转直12V 1.25A 固定风扇接好电源。

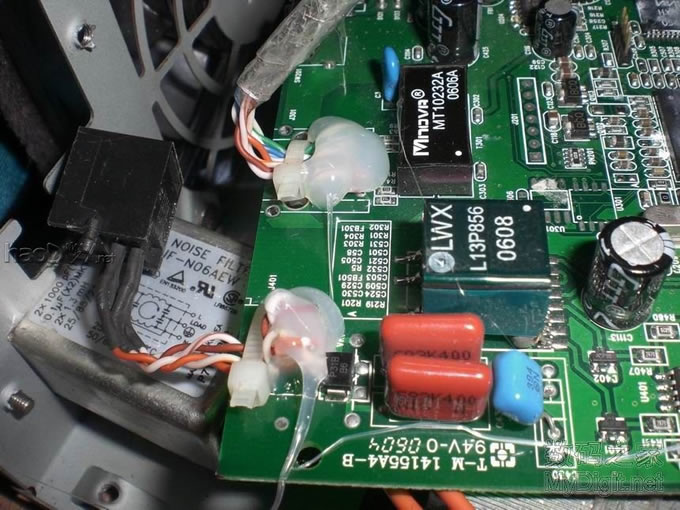

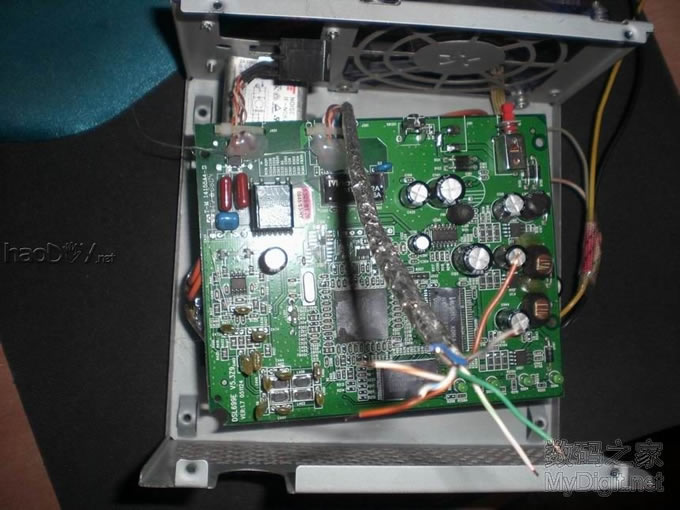

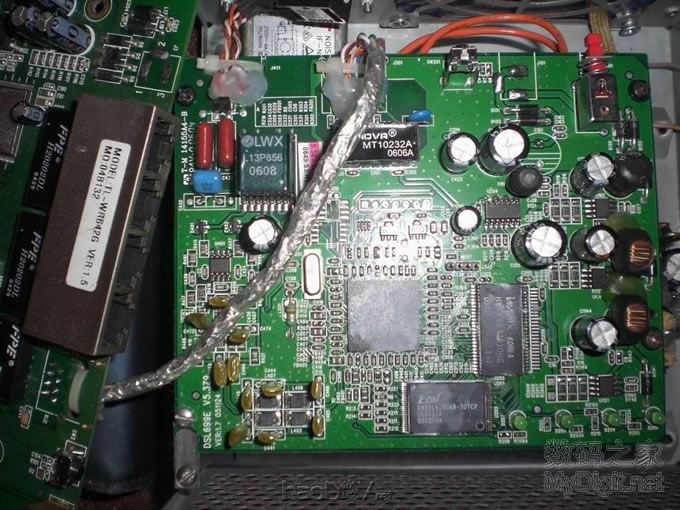

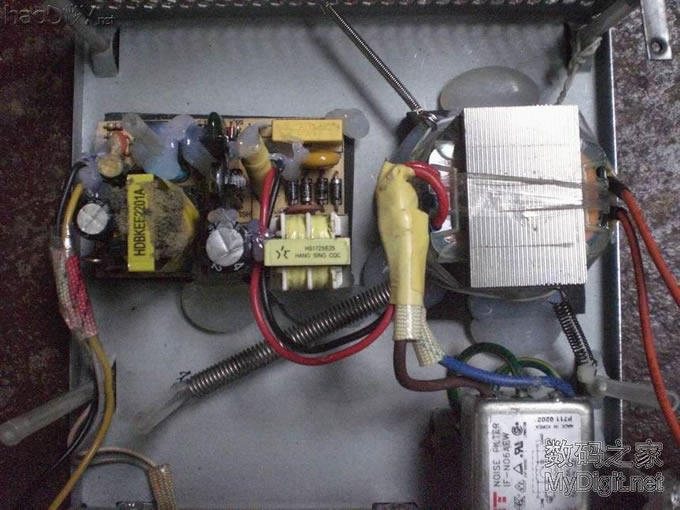

加散热器之前的ADSL猫的电路，自己用铝箔胶带及透明封箱带和网线做的猫与路由器的连接线，为了方便就做直通线。

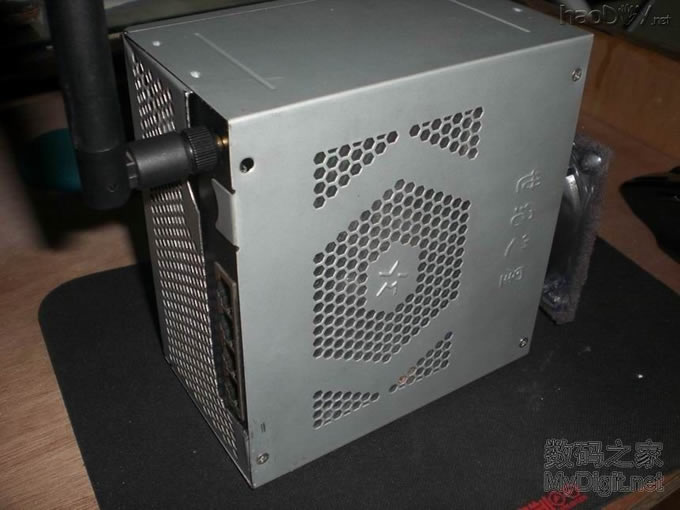

来张侧面的

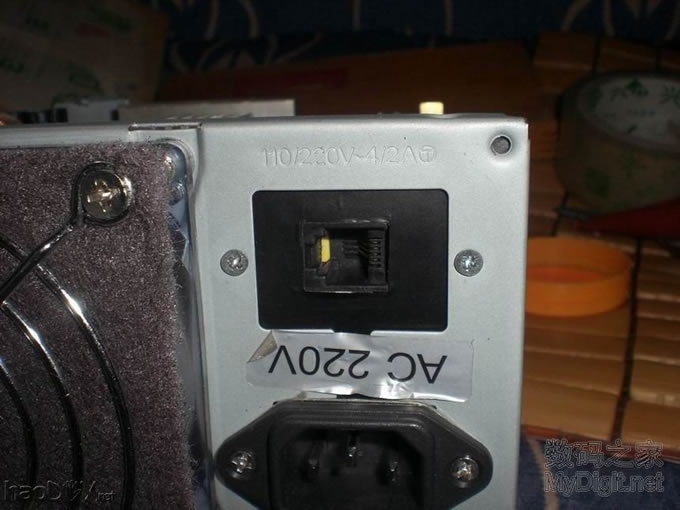

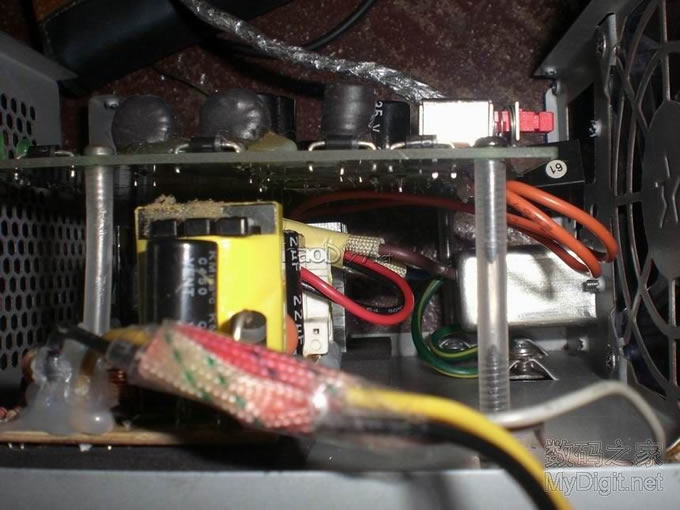

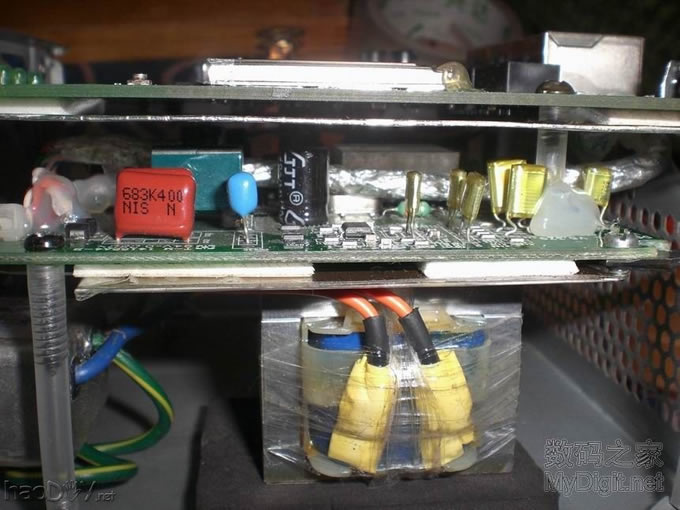

加热熔胶双重固定，可以看到铝壳滤波器，不过是韩国产的。

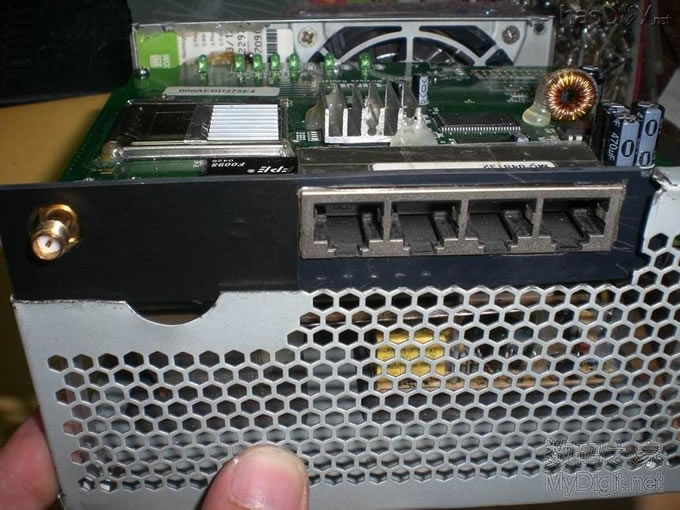

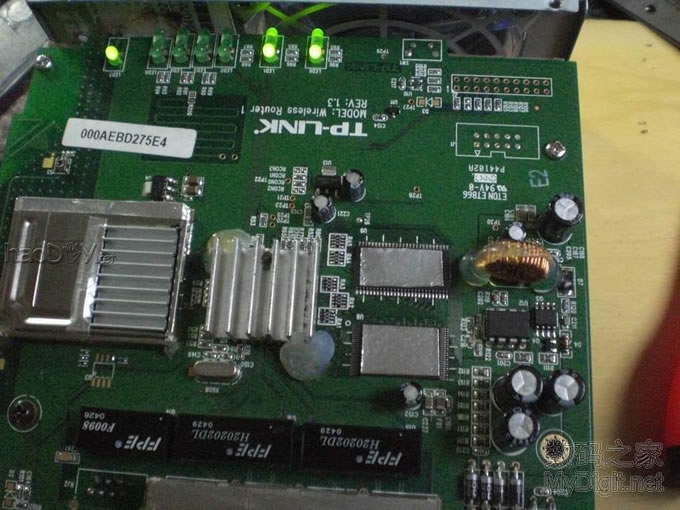

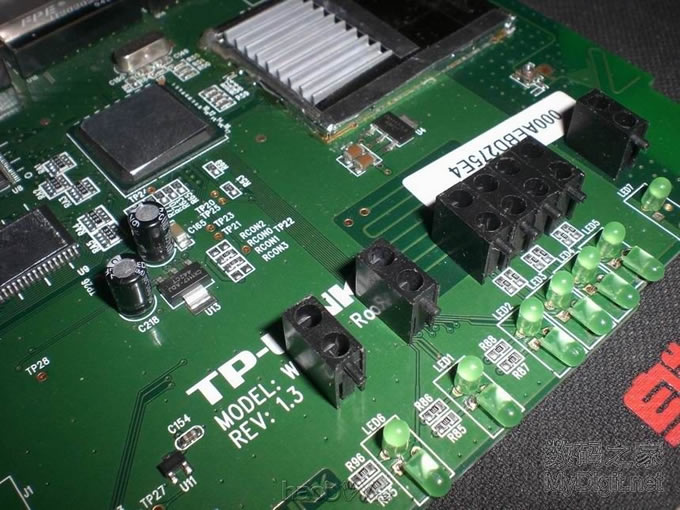

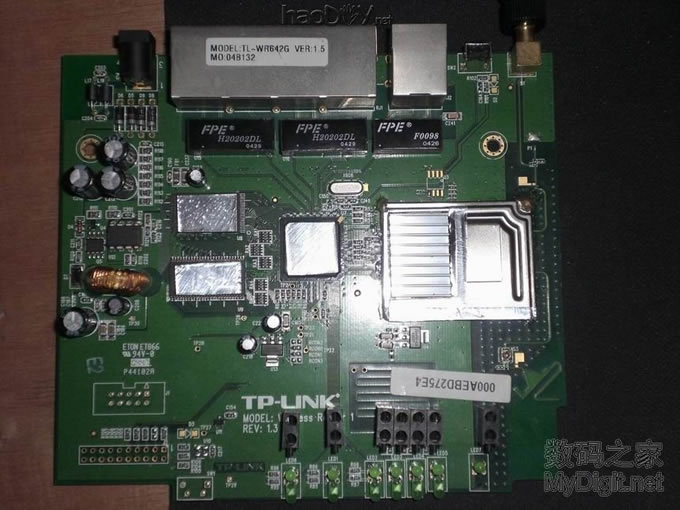

路由器到手直接拆了，连里面的LED指示灯座都拆开重新焊上去，目的是为了缩短电路板的宽度3mm。发现这样灯更好看，哈哈

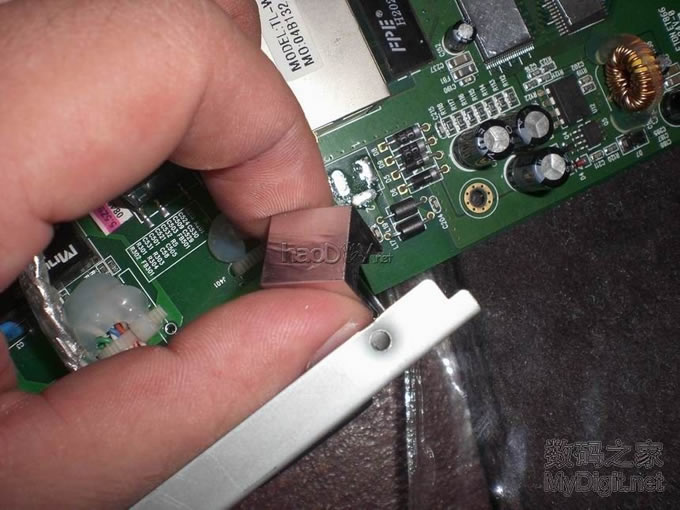

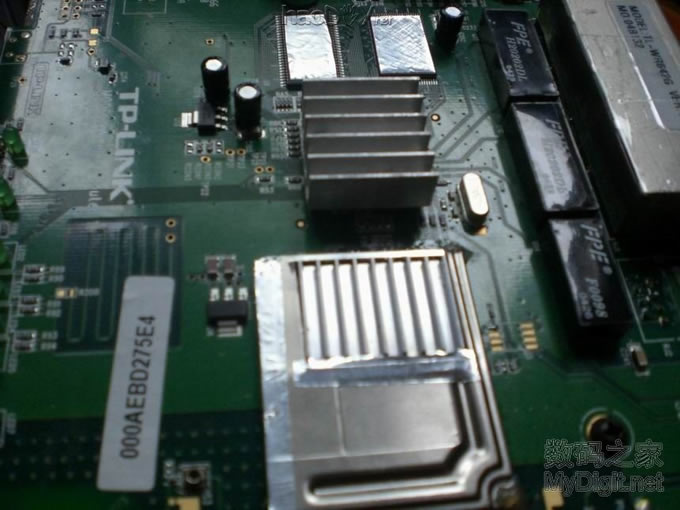

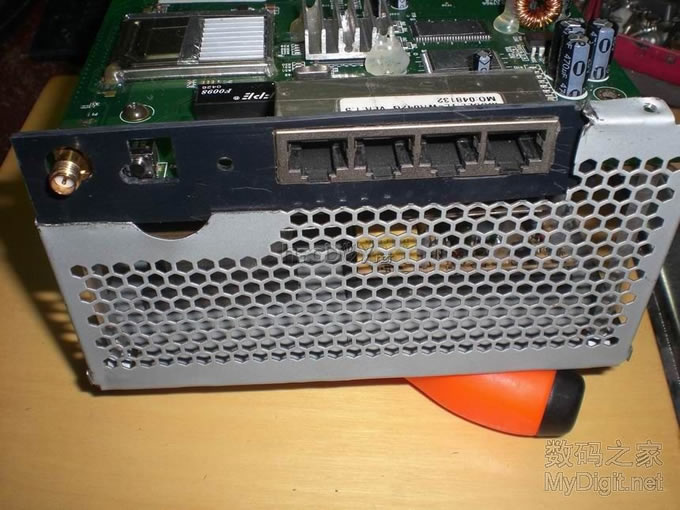

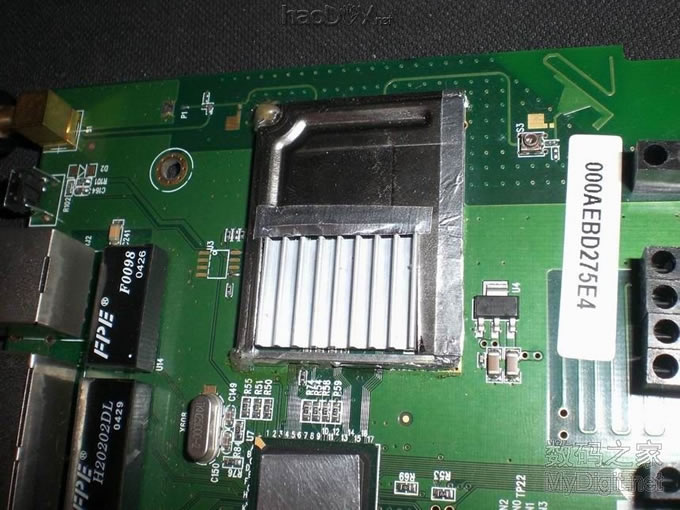

路由器到手拆开后发现无线模块上面的屏蔽盖没有，自己用一个硬盘盖剪了块用上去，并且之前测试的时候发现无线模块中的主芯片温度很高，加了散热片后的效果。并且用铝箔封住了缝隙。

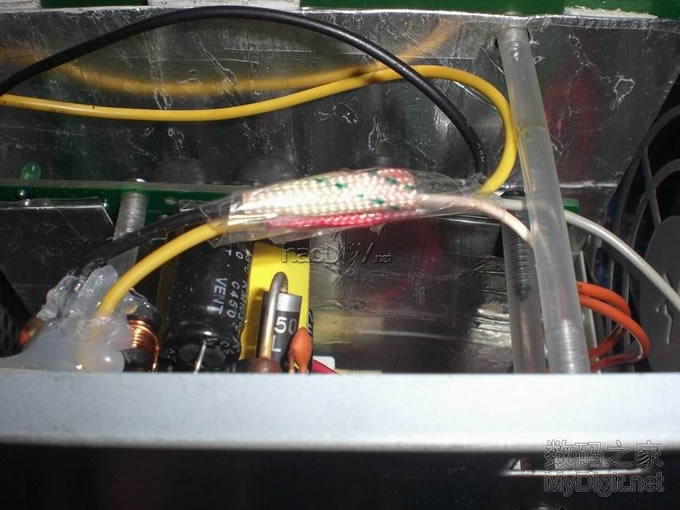

整体效果，在其他的芯片上贴上铝箔只是有助于散热。
用空的水笔笔芯充当铜柱。

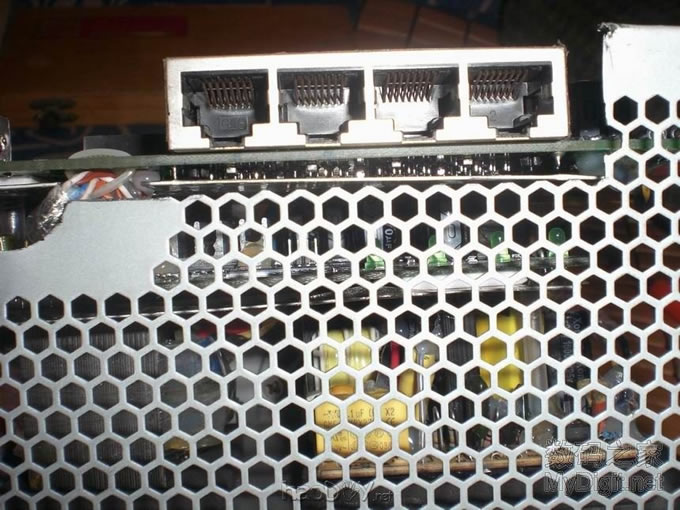

拆除路由器上的RJ45接口及电源接口，并于ADSL猫连接。

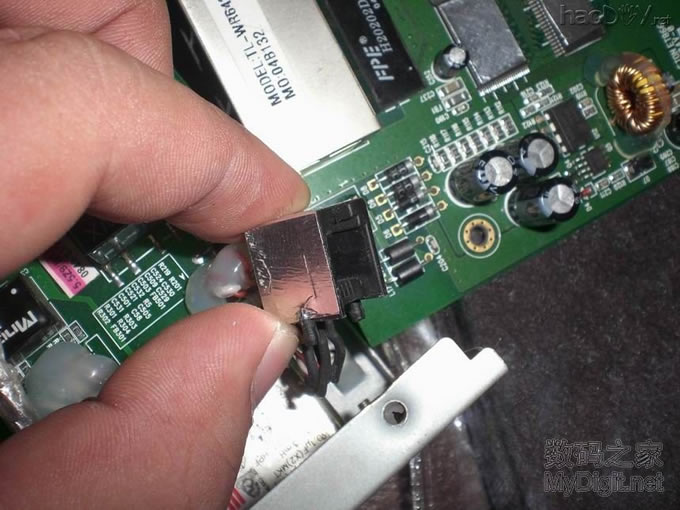

给电话线的接口用铝箔做个简单的屏蔽，外层再用2层透明胶带绝缘。

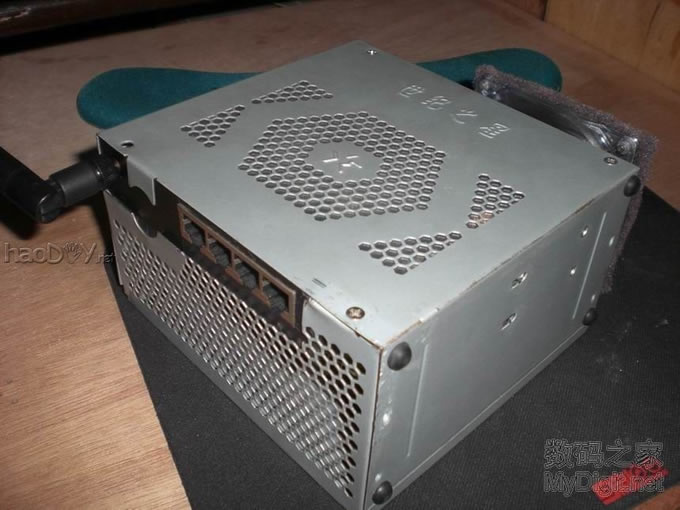

效果完成。

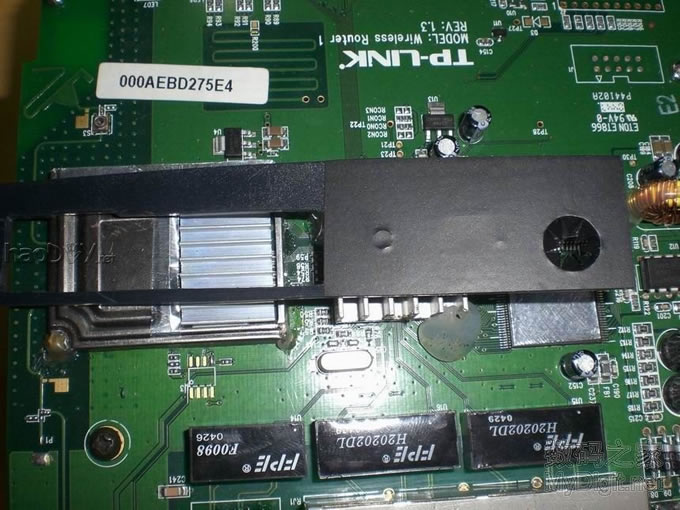

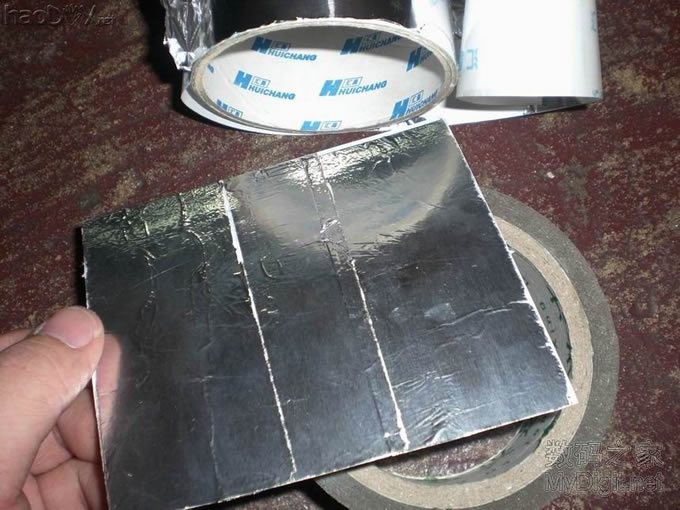

用硬纸板+铝箔+透明胶带制作电路板抗干扰层。不知道效果好不好，反正感觉有总比没有好。呵呵

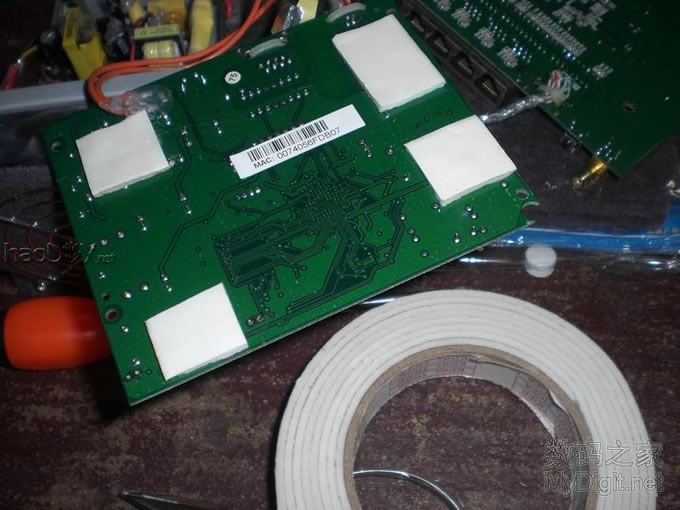

泡沫双面胶固定自制的抗干扰层。
完成效果。

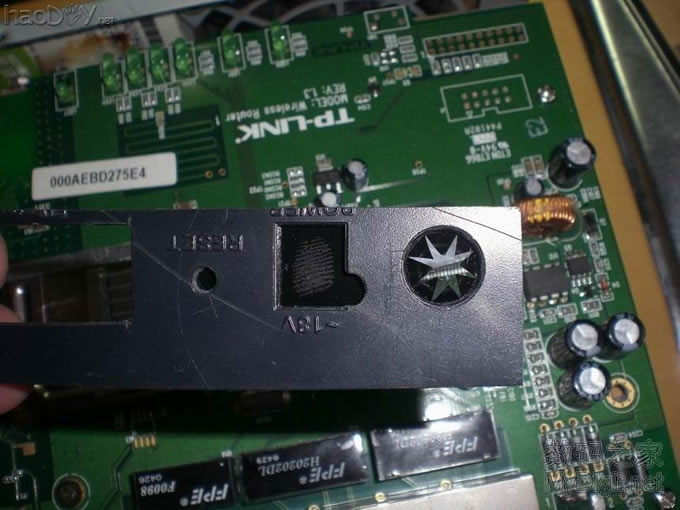

用老的充值卡做的隔板安装电话线接口。贴上黑色PVC贴纸的效果。
[ 此帖被jackleeo8在2010-10-11 13:36重新编辑 ]

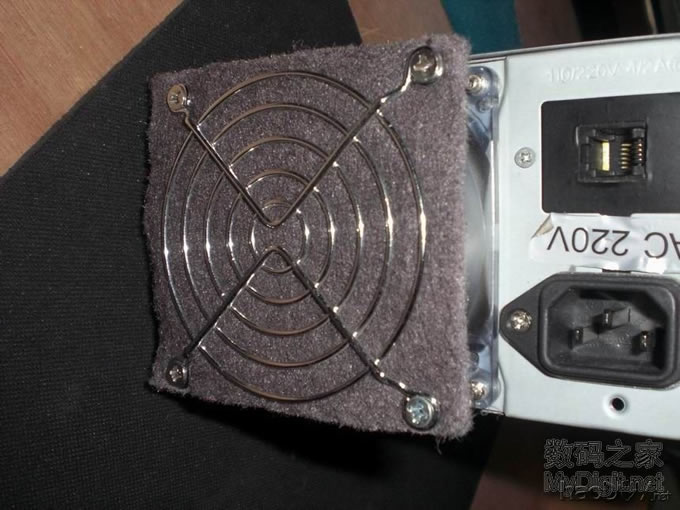

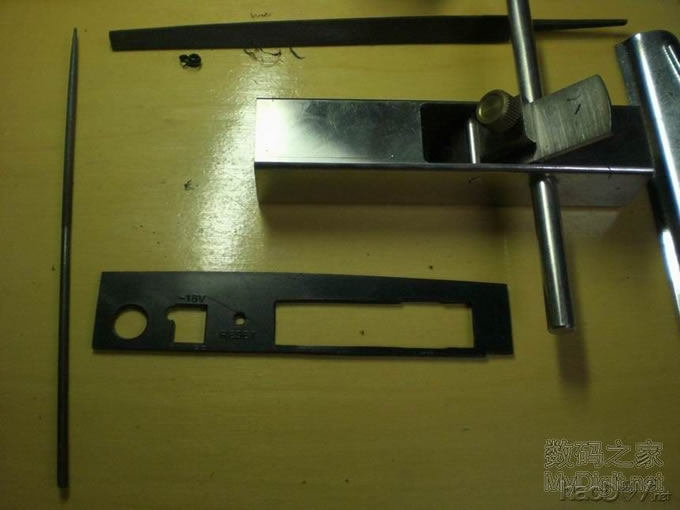

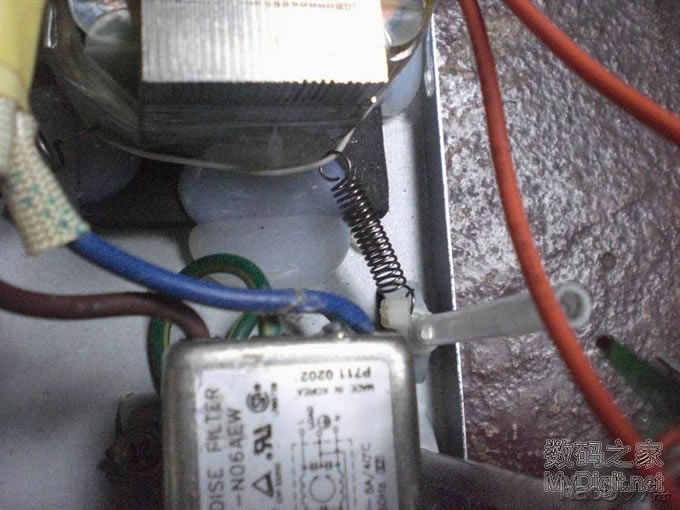

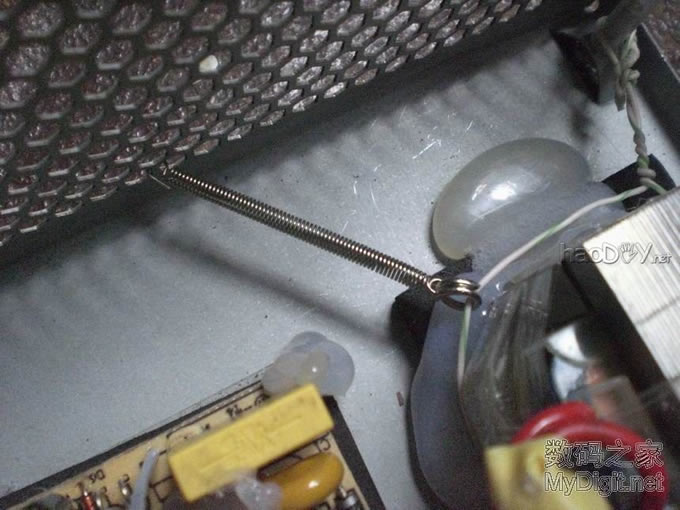

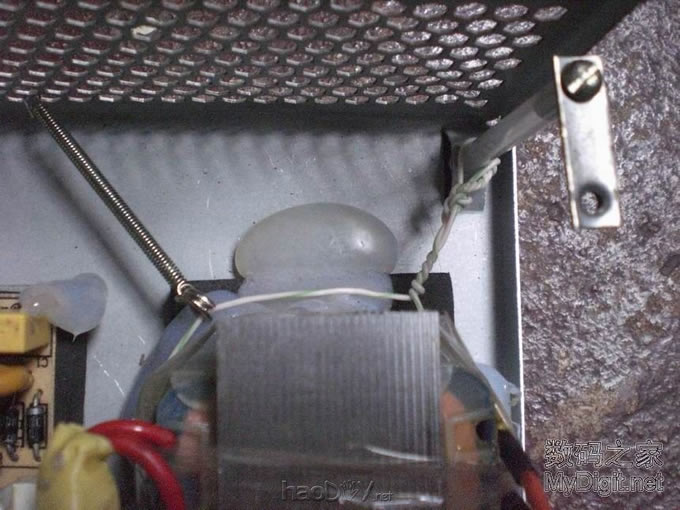

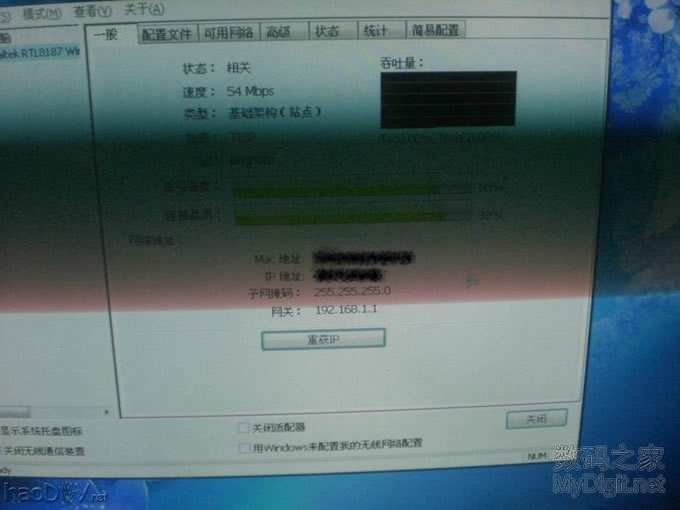

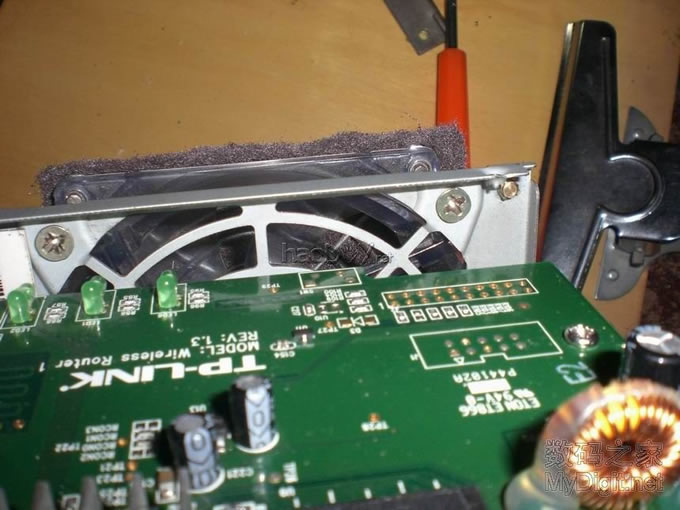

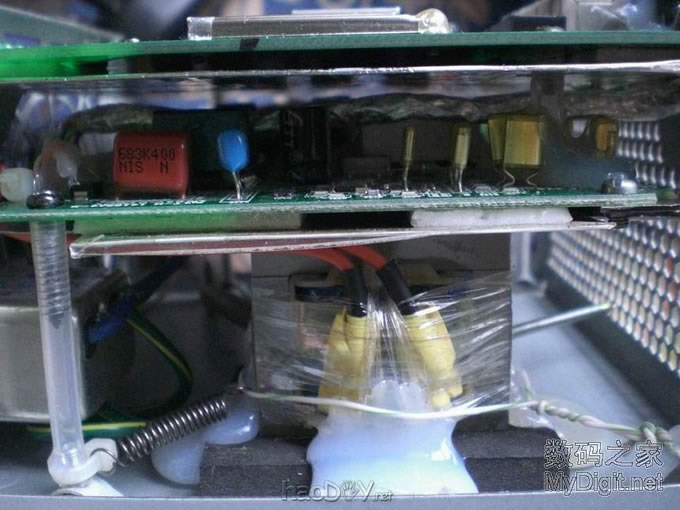

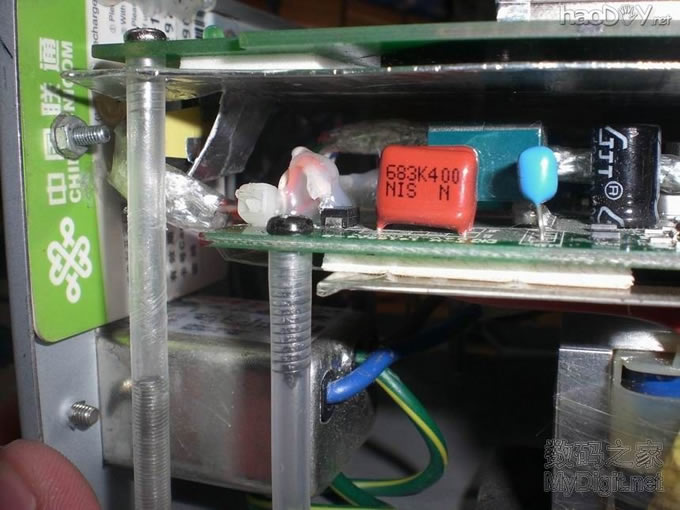

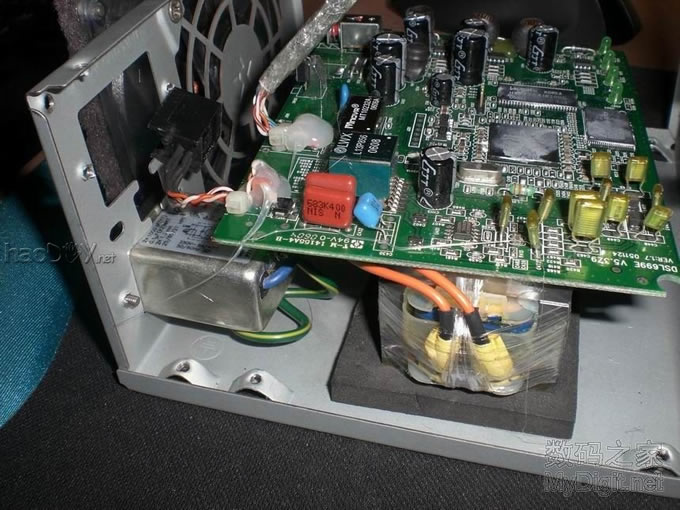

(责任编辑：admin) ADSL屏蔽层安装后的效果。  同样的方法给路由器也安装抗干扰板，并用剪刀剪掉电源外壳一角。  双层电路板+双层抗干扰层， 变压器用EVA泡沫垫+油性双面胶固定。倒置一天试验无问题，不过感觉还是不太让人放心，改天用扎带固定在支撑杆旁边。  图片有点模糊了。 就是给路由器主芯片加装散热器。  电话线接口的固定特写。  从ADSL猫的外壳拆下的背板，展示一下改造所用的工具，右边的长方形孔是用电钻加美工刀开的，原先只有两个孔，一个插网线一个插电话线的。  装上去试试大小。需要再做修整。  再一次用到黑色PVC贴纸。并开孔  贴上黑色PVC贴纸后，背板内侧的特写  安装后的效果，修补了两个窟窿，哈哈  安装4个圆脚垫 同样是从ADSL猫的外壳上拆下来的。  站立的效果  背后的特写。风扇是的风向是从外至内  风扇内的特写，利用三层金属网隔段。让风扇运转无阻挡。  通电测试  无线信号测试。 想给路由器上的那个铜丝绕的电感散热，不知道用什么方法好，既不影响正常工作，又能最大程度的降温。发现这个电感正常工作时热量不小。 原先只是用油性双面胶粘的那个变压器滑落了，因为工作时变压器会有一点点温度，造成双面胶软化。 现在改进了固定方式：热熔胶+油性双面胶+网线线芯+拉簧      |
