用TDA2030 DIY硬盘电机驱动电路---超简单

时间:2017-07-22 11:05来源:数码之家 作者:pqwwqy 点击: 次
前些日子在网上发现了这个硬盘电机驱动电路，很简单，苦于没有元件，一直没有试验。今天在网上买来的TDA2030终于到了，用了几分钟就制作完毕。该电路原理我也不清楚，不用问了。网上面说通过调电压和电流就可以实现调速。设备不全所以没能试。我在12V的电压下
前些日子在网上发现了这个硬盘电机驱动电路，很简单，苦于没有元件，一直没有试验。

今天在网上买来的TDA2030终于到了，用了几分钟就制作完毕。

该电路原理我也不清楚，不用问了。网上面说通过调电压和电流就可以实现调速。设备不全所以没能试。

我在12V的电压下，启动有时启不了，高一点的电压就应该没问题。

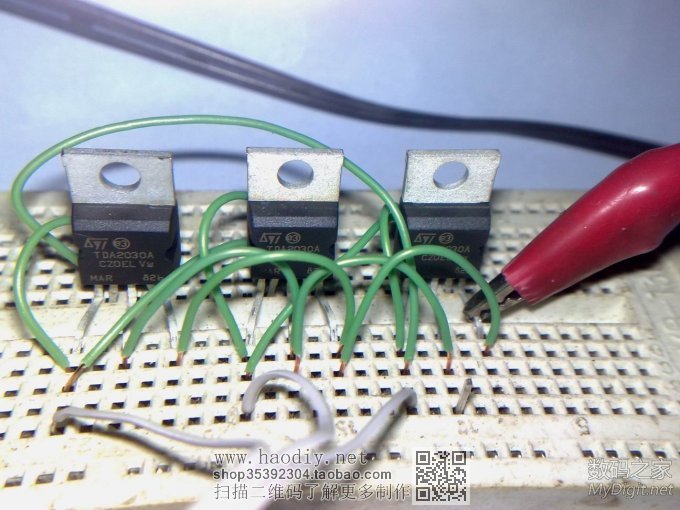

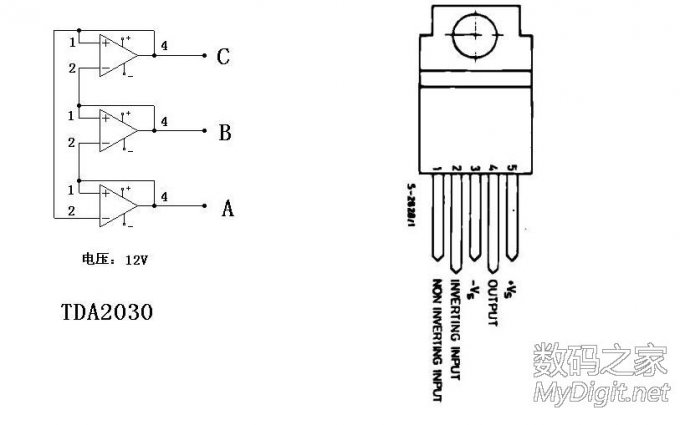

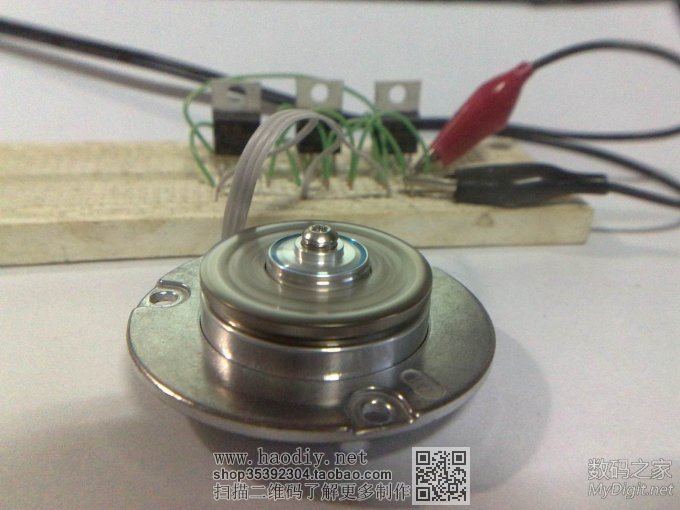

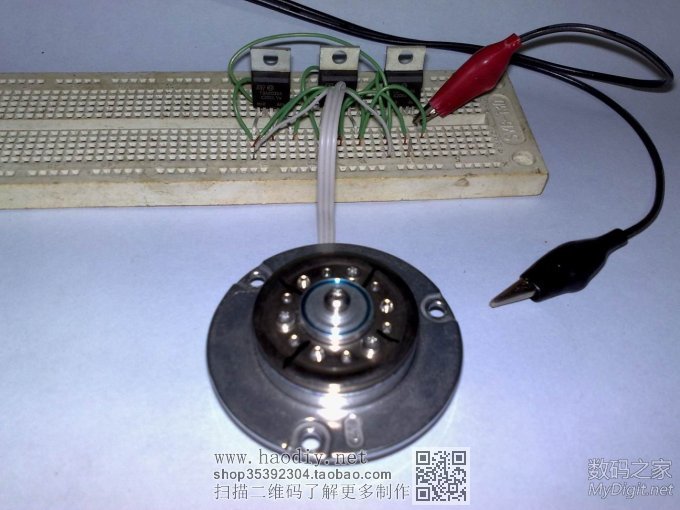

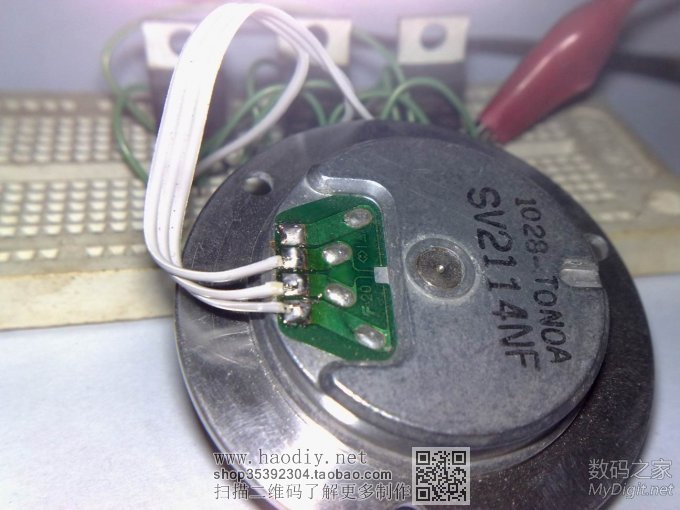

上图：
用TDA2030 DIY硬盘电机驱动电路---超简单

用TDA2030 DIY硬盘电机驱动电路---超简单

用TDA2030 DIY硬盘电机驱动电路---超简单

用TDA2030 DIY硬盘电机驱动电路---超简单

用TDA2030 DIY硬盘电机驱动电路---超简单


忘记说了，要加散热片，要不烧了可别怪我！！



还在为驱动硬盘电机发愁？TDA5143挽救你的硬盘电机
http://bbs.mydigit.cn/read.php?tid=1780946 (责任编辑：admin)
