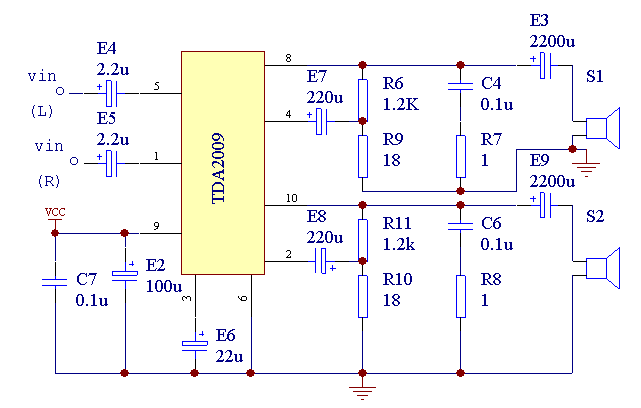

TDA2009是一种较为常见且价格实惠的高保真功放集成块。额定功率为2×10W。电源电压为8～28V。最大输出电流为3.5A。具有过热保护电路。（2×10W，THD=0.5%） 据笔者采用该芯片所做的几套功放来看，效果还是很不错的，一直用到今，好几年了，没有出任何故障。当然，如“地线设计技巧”篇章介绍的，前提是地线设计要合理，另外虽其发热很小，还是要注意散热。其电路图如下：  BTL接法： 该装置电路工作原理见图1（点此下载原理图）。这里只给出了其中一个通道的电路图，另一个通道完全相同。音频信号从电路的A端输入，经运算放大器IC1放大后（放大倍数由R1、R2决定），一路经IC2作反相放大，其增益为1；另一路经IC3、IC4作两次反相放大，增益仍然为1，其实质是IC3、IC4共同构成增益为1的正相放大器，所以在IC2的B端和IC4的C端得到的是两个大相等而相位相反的音频信号。这两个互为反相的音频信号分别通过R9、C5和R10、C6加到双音频功率放大集成电路IC5（TDA2009）的①和⑤脚端，这两个输入端是同相输入和反相输入端，因此在IC5的内部进行功率放大后，分别从IC5的⑩脚和⑧脚输出，推动扬声器BL。 (责任编辑：admin) |
