而KSA50的线路现时还没有人公开。但据鬼佬讲，KSA50的线路前半部分与KSA100是相同的，我的理解是：KSA50与KSA100线路上的区别，可能仅仅在于输出功率管的多少、电源电压的高低不同。

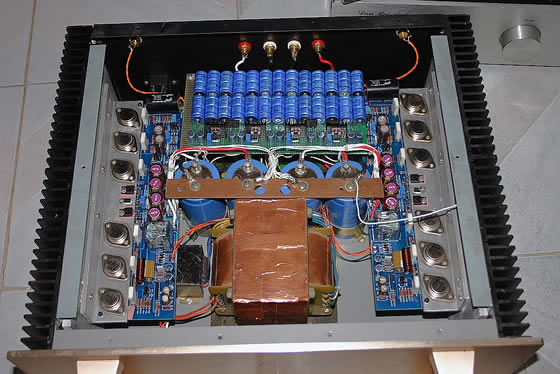

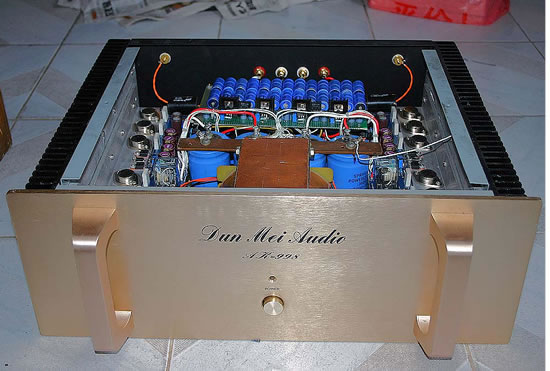

下面是KSA100的线路图。此线路相当简单，较适合于DIY友仿制，事实上外国也有相当部分人仿制————Krell后期推出的机不知复杂了多少倍，但是音色却比不上这第一代机，哈哈，DIY者有福了。下面是原理图和照片


终于搞定HGF300啦，就俺调这台机器时写一些经验同大家分享。

    1．装一台功放首先在解决的问题是电源，如果做甲类机，功放的总静态电流设在3A(两声道)则等于80V（功放的正负电压=240W，还需要给功放留出一定的储备功率，一般需要在功放的实际功率2倍以上。240X2=480W.一台机子500W的足功就足够了，而不需要什么1千W两千W以上的大牛，但实际上，市面的的牛标称功率，只有实际功率的一半-八成，如俺机器里的这头牛，实是500W的牛，但拿到市面上肯定会标上1000W来出售。所以如果要买牛，那得在480W上再加上一个480W。要900-1000W才够胜任。

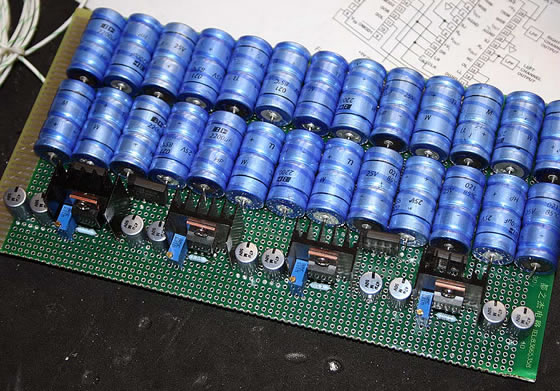

    2．牛的问题解决后就是电容，滤波电解我自已是认为越大越好，但不要超过20万UF，太大了会造成启动不了机器，我这台机器的总电容容量是16万UF。然后再是电压级的供电，对功放的电压放大级和电流放大级进行分开供电绝对是好处多多，可以大大的提高解析力，以及解决滤波电容过大造成声音放慢的问题。在俺这台功放里是采用大量的PHILIPS轴同向电容并联起来，然后再由4只TL783组成的高压稳压器单独给每声道的电压放大级供电。

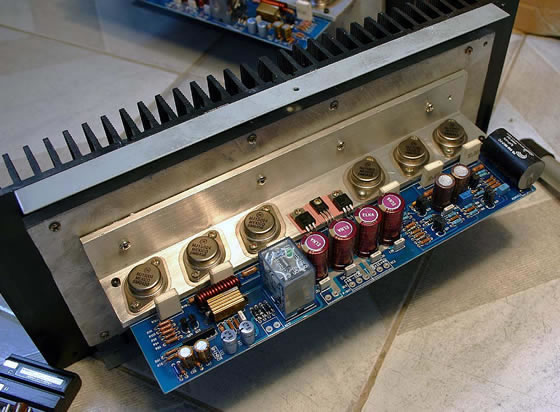

    3．你得找一台有足够散热能力的机箱，我这台机箱是买的成品机箱，但发现其散热片小了一点于是就找来两块10MM厚的铝板，垫在散热片上面，。

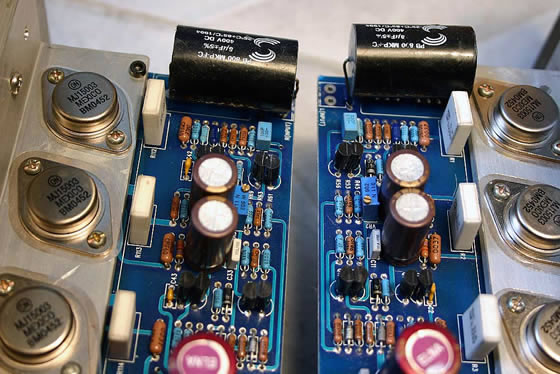

    4．散热的问题解决了，接下来是选择优质的元器件，电阻部分不能马虎，虽然一只电阻听不出什么改变，但是整个机子全用优质的电阻呢变化大了，而且工作会更稳定，本人全部选用了DALE的电阻，在电容退耦方面选用了外观相当靓，而表现也不错的ELNA-DOUREX系列电容。电压放大级选用的是精密配对的A1145/C2705。功放管只进行了同极性配对，因为异极性实再是配不出来。不过问题不大，这并不引响装机的。


    5。接下来就是焊板子，在焊板之前最好先看一下原理图，对照PCB，搞清楚哪个元件是做什么用的，如板上HXCLTD推举的几个跳线俺一个也没有安装，晶体管的驱动我用上了10R的电阻，这是因为每个管子的特性不可能完全一样，加一个电阻进迁调节，以免相互引响。在电压级的区动上推举的几条跳线，我是用磁珠来代替的，一是为了美观，二是磁珠给对电压级生生的超高频有一定的抑制作用。板焊完后再对照着原理图，BOM仔细的检查一次，再检查焊点是否焊接良好。


    6．电路板焊接好后，就要先开始对功放的电源进行调试，电源部分调试正常后方可接入电路板，接入电路板时可以在电源正负极串入一只小阻（0。22R/5W）这样通电时如电路超来1。5A以上电流电阻就会快速的烧断，而不损坏功率管。通电时在手按电源开关，不要放开，如有异常情况马上断开电源进行检查。通电正常后检查喇叭保护器有没有工作，如焊接无错，一般是电路的零点过大而引起它不吸合的，这时就进行零点调节，保护器吸合后就开始调静态电流了，这个时候还不要把串联的电阻断开，以防止个别的无器件顶不住老化而损坏，把静态电流调到1A左右然后通电老一个小时，检查各管的温度，和工作状态，电路完全正常后可接入信号进行试机，试机无误后再来对总静态电流进行调整，这时可以把串联在电路中的小电阻去掉，然后测量功率管的射极电阻两端的电压，除以电阻，得出电流。+上另外的几只电阻的电流总合，如本功放是三对管，则要测得6只射级电阻的任意一边的三只，相加的总合等于静态电流。静态电流应细心仔细的慢调，防止电路发行雪蹦效应而冒出清烟，这样就全玩完啦。电流调好后老化一小时，再重新对电流进行精确的校正，这样反复的校正后，机器就可以装起来好好的享受啦！







 下面是原理图





看我们仿制的原站...http://home.ca.inter.net/~lloyd.maclean/Krell/Krell.htm



The insides; very dirty after years of use. The fans only make it worse.

Side view of the heatsink/output assemblies. Dirt, dirt, dirt...

The cover, face plate and amplification module have been removed. The amplification module contains the main board, output stage and fans.

View of the inside rear of the amp showing the series resistors for the fans.

The transformers/harness have been removed and all that is left are the main cap clamps.

The main harness (including the transformers) was assembled at the factory in a jig outside the amp. It is removed as a unit.

Under the right channel transformer, the serial number of the unit was engraved at the factory.

The chassis has been cleaned and is ready to have the transformers and the rest of the main harness installed.
