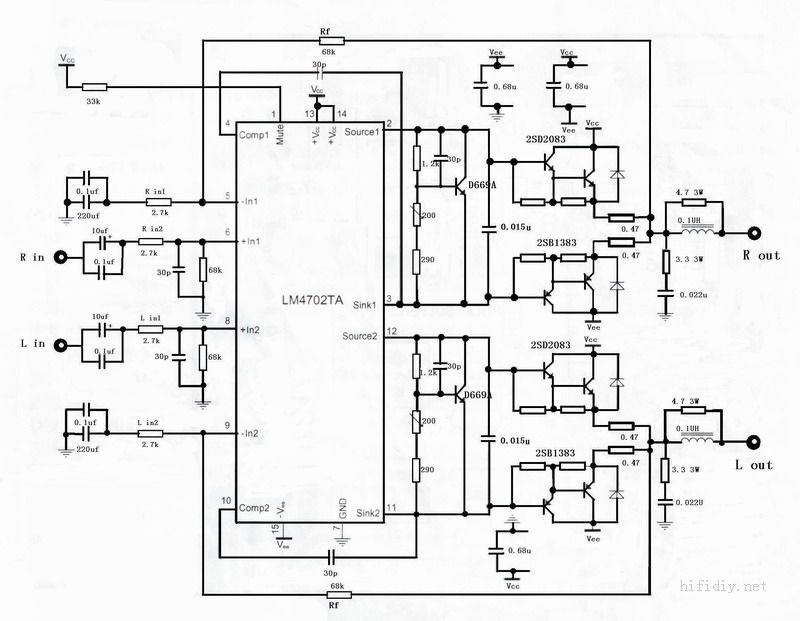

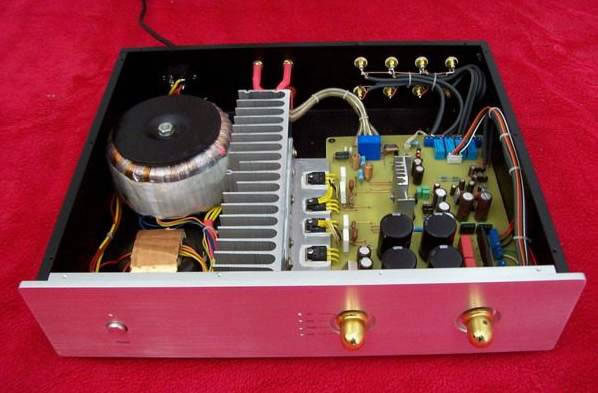

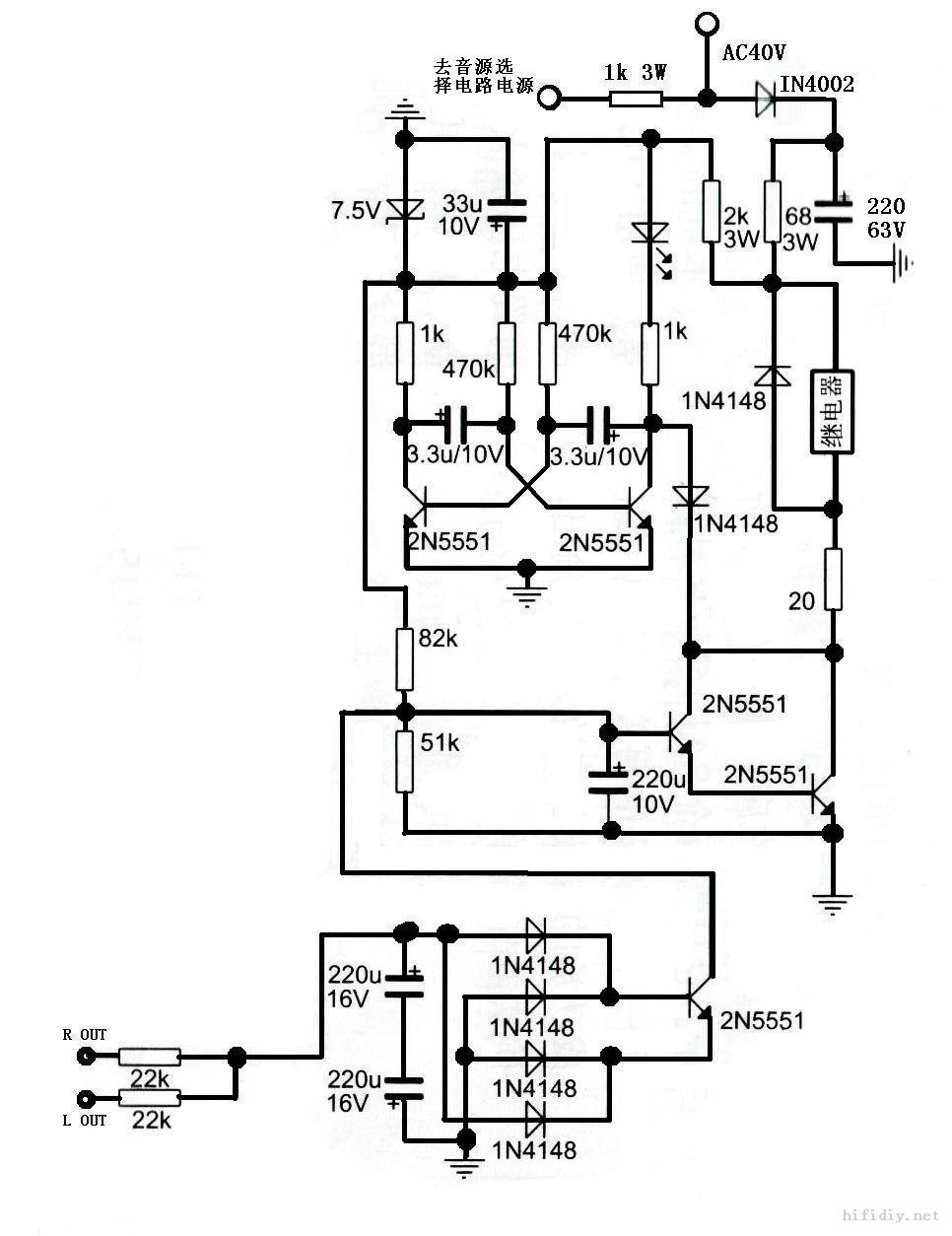

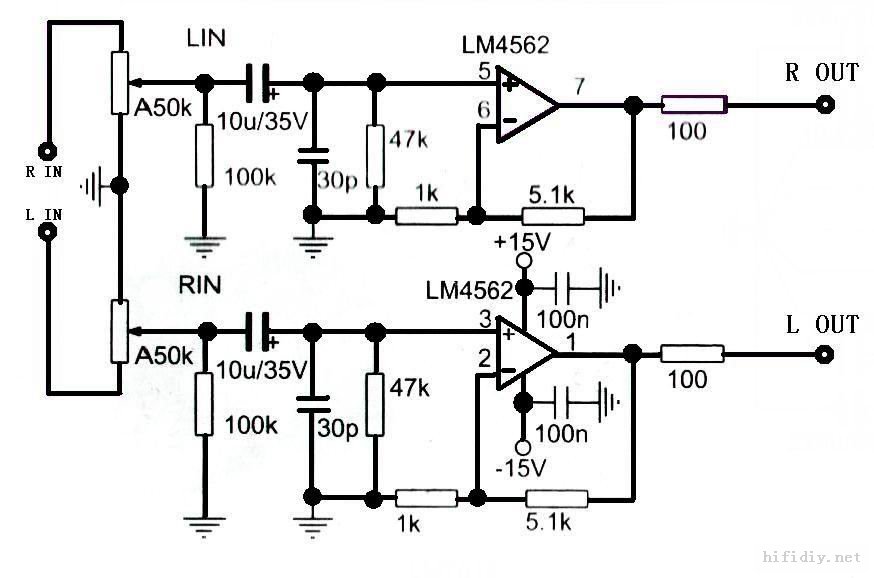

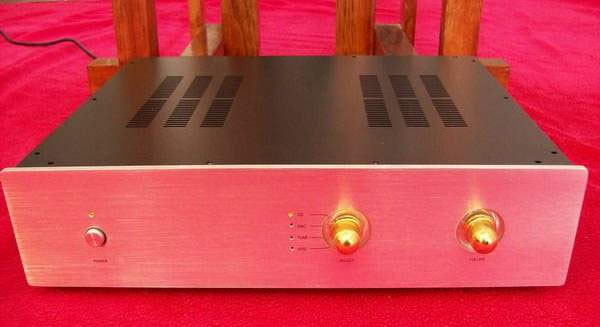

使用的是LM4702推三肯达林顿管。一体化主板设计与制作。有时间上PCB与电路图。现大伙先看看再说吧！下次有比赛的话就做为参赛作品吧！ 自一年多前，笔者仿制了PASS A5后，已大大降低了再制功放的欲望。但多次从《无线电与电视》中看到国半最新推出的高性能运放LM4562与功放推动集成块LM4702的性能是如此优秀，受强烈好奇心使然。抱着试试的态度，用了近一个多月的时间慢慢的打造了这款合并式功放（图1a、图1b）。切没有想到的是，这款合并式功放的性能与品质是如此的出众。（以前接触的功放驱动集成块大多用在AV系统的，素质一直偏低）。现给大家介绍： 电路原理（图2a/2b/2c/2d） 音源选择电路 本机使用高品质的继电器作为选择开关，一共有四组端子输入，通过一个4掷的开关进行4选1的操作。使用继电器作为输入是为了确保触点的高可靠性，并且可以很方便的增加发舛艿南允竟δ埽蛊涓惫刍?lt;br/>前置放大电路 经过选择电路、电位器后，由LM4562组成一个典型的正相放大器，放大倍数约为6.1倍。电路的性能主要取决于超低失真，超低噪声的LM4562与周边的高品质元件。 功率放大驱动级电路 这一级是功放的电压放大级，是本功放的重点。它由LM4702组成一个非反相放大电路，增益由电阻Rin和Rf决定，增益可表示为Av=1+Rf / Ri。根据电路中各电阻的取值，大约增益为26.2db。符合LM4702最低不能小于26db的要求。（低于26db的话，LM4702将工作不太稳定）。这样包括前置放大器，本机总的放大约为44db。换算成放大倍数约为160倍左右。 电流放大级 采用三肯公司推出的大功率达林顿三极管2SB1383/2SD2083对管进行电流放大。（图4、图5）线性优良、电流高达25A优秀性能、能带来强大的驱动力与控制力。这对于单对管的合并式功放尤为重要。并加入0.15UF的电容用来改善音质，同时采用0.47欧姆的发射极电阻，能确保最大限度的稳定。当然更小的电阻可用来增加其输出功率。 偏置电路采用2SD669A三极管来控制电流。重叠安装在2SB1383上面，尽可能的提供最好的温度同步。这将给稳定带来良好的效果。 电源供给电路 由于采用两个变压器，前级电路单独一个变压器，后级放大与音源选择、保护电路各组分开供电，相对比较复杂。但各电路的分离将给功放的性能带来优良的性能。 （1）、前级电源 使用松下公司的有源伺服电源电路，双运放使用LF353进行伺服。其良好的电流性 能与电池接近。实践证明，该级电源纹波很低。噪声极低。 （2）功放级电源 采用典型的双桥式整流滤波电路，使用两只EIC公司的50A超薄整流桥，滤波电解 为4颗10000UF的红宝石电解，两颗220UF的ELNA电解与红威马2.2UF，0、1UF 的薄膜电容来滤波。 （3）保护电路，音源选择电源与指示电源。 因为这些电源对音质影响不大，只进行简单的整流，滤波就可以了，只要其工作稳 定，不会给功放带来负面的影响就好。 二、印刷电路板的布局与制作（图3pcb1/图3pcb2） 对于业余爱好者来说，电路的布局与制作是一个艰苦的过程，也是一个锻炼手艺的过程。本电路采用单面板制作。与所有低噪声、高品质的主板式布局一样。星型连接方式有着非常好的应用效果。地线的布局是电路板的关键所在。在设计中，所有的地线都汇集在电路板的左侧，并且一直连接到电源的两个接地脚上，各组电源整齐的排列。远离输入级。 印刷电路板的制作在业余的情况下，使用热转印进行制作电路板，是一个很好的方法。  主电路图：  声音整体上超过PASS ZEN4。噪声极低，与ZEN4不相上下。 我自己用的是惠威M1的音箱。当然它不可能超过PASS A5啦。 有空来张PCB图给大伙看看，刚刚喝太多酒了，有点晕[em03][em03][em03]
100W左右（电源电压提高一点150W没有问题的，电流300MA左右），推惠威M1没有问题。比较全面。控制力应该说是比较出色。惠威M1是十分难推的一个箱子。曾经换了几只功放，一直到A5才停止。
|
