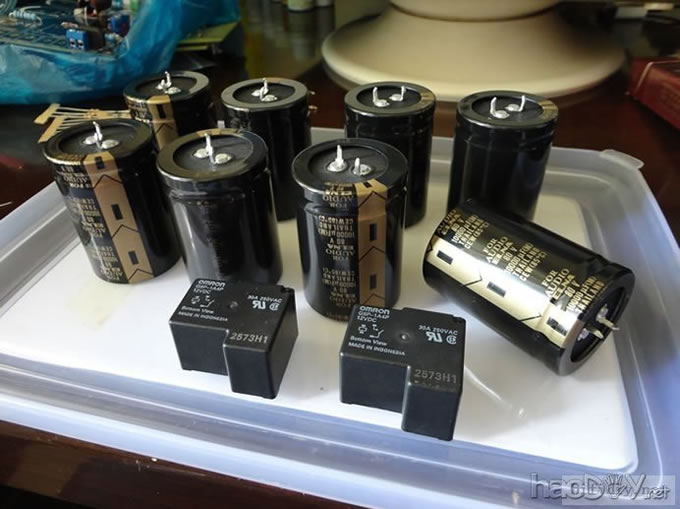

 电路非常经典就不多介绍了，常见于90年代的各类电子杂志，本论坛也有很多类似的。用料的选择力求遵循原电路、以求最大限度保证放大器的素质。 因此，K389/J109、K213/J76、2SC1775/A872、2SC2856/A1191、恒流二极管等名管、前级独立洼田稳压都成为必不可少的元素。 这次制作适当提高了电压，前级为＋－45V、后级由32V提高到40V。 本次电路采用双单声道结构、两声道的电路板、扬声器保护、电源、地线均不直接相连。 由于部分元器件、机箱还没到手，所以边等边做吧，期间会根据制作进度来介绍制作过程。 主滤波用8只 10000/80V ELNA LAO
PCB焊接中：

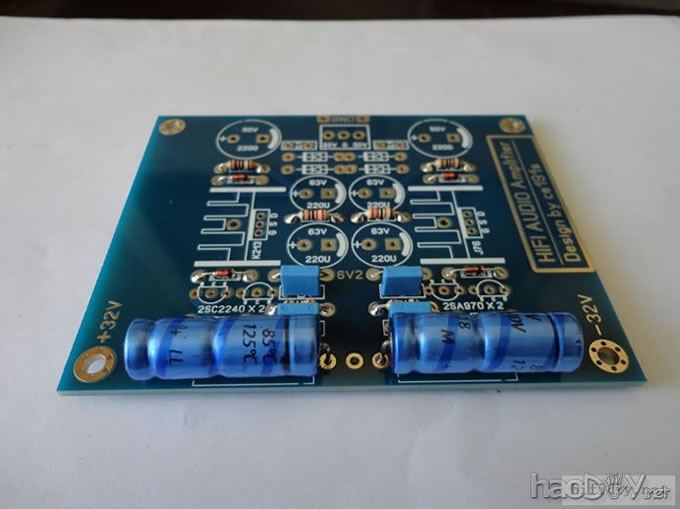

焊接中的洼田电源板  整流桥安装在PCB背面，高度和铜柱一样高都是10MM，所以整流桥是直接和散热器接触的，通过螺丝固定在散热器上，而这也是电路与机箱的唯一接地点。  去年就绕好的一个E牛，专门为这个放大器准备的 怎么看起来太小了点，能不能供得住这8对管的机器？ 呵呵，原来是给前级专用的，两组双45V 100W的  大管采用三肯8对一组的精确配对管2SC3264/2SA1295 这个管子非常优秀，在上次的制作中印象深刻，这次依然是它 就是价格较高  利用等待牛和机箱的时间制作了软启动电路板 电路简单可靠但非常实用，有需要的下载PCB文件自己制作

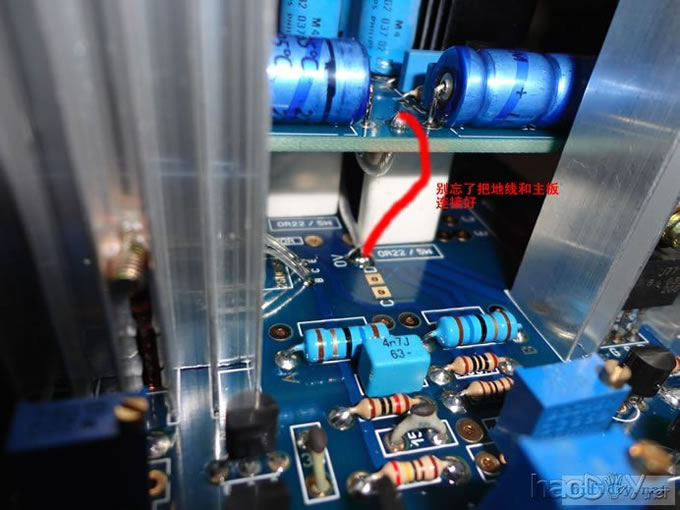

电阻可用33欧 3W 当然如果有10欧 NTC就更好 那5只并联的75V稳压管，不是用来做稳压用的，是防止万一1U/630V电容击穿时瞬间使稳压管导通烧断保险，主要是防止电解电容爆炸用的，这几个稳压管不用也可以。 那个插座是供24V电源指示灯用的，如果电源指示灯不从这里引出的话电流就会过剩，这时可以把输入电容适当减少，或者用一只电阻并在继电器电源脚分走相应电流  PCB文件下载（用LAYOUT50打开）： 小管终于到货 今天已把稳压板、前级部分、扬声器保护电路分别焊接并调试完毕。 稳压板正负电压非常精确，正电压44.32V 负电压44.29V，这取决于所有的稳压管和恒流二极管都经过严格配对。 前级部分各工作点正常，中点电压可以调整到0.1MV－0.2MV之间，非常完美。 现在介绍一下主板与稳压版铜柱的连接： 先把4颗22MM的铜柱用螺丝固定在稳压板上，再把稳压板反扣在主板上，把铜柱焊接在主板上，这样做可以使铜柱保证垂直，焊接前把丝牙部分减去少许。  这时候就可以把稳压板与主板装在一起了，特别需要说明的是千万别忘了把稳压板的地线和主板连接。
通电调试前先确认以下几点： 1，稳压板已调试完毕、电压正常。 2，温补管D669已临时焊接在PCB正面，目前只是进行前级部分调试，因此还没有必要安装到大散热器上。 3，VR1调到200－300之间、VR2调到750欧，如果你的C2856射级电阻是750欧的话（否则调到和射级电阻一样）、VR3调到最大也就是1K。 4，把输入端短路 检查无误后就可以通电调试了： 通电，调整VR2使C点为0V，调整VR1使C2856发射极750欧电阻两端为1.4V左右（图中K389/J109是GR档的，如果采用BL档或者V档，请把750欧电阻换成1K，C2856发射极1K欧电阻两端调整为2.4V－2.8V），最后再确认C点为0V（15MV以内都算正常） 调整VR3 看看K213 S极的一个20欧电阻（也可以用18－22欧）两端电压能不能在0.5以下至1V以上变化，如果能就暂时把它调整为0.6V，即K213静态电流在30MA左右。 (责任编辑：admin) |
