			 本来在LJM兄那里买了套件,调试完后,把板子和变压器什么的望自己做的机箱里一放,感觉怎么放都不舒服,自己做的机箱太小了点,一个邪恶的想法就出来,干脆自己比着机箱自己做个.全遥控的X-A50架构的放大器,于是测量了机箱的尺寸,第一步,先画图,仿真.









			| 本人的习惯是,是自己要做的电路,不管他有多成熟,都要先仿真,了解各个点的参数,便于调试和学习,仿真出来性能是非常好的,工作原理海象同学已经分析的很到位了,我就不过多说了,PCB如下 第一块是电源板,上面完成所有功能,保护,切换,电机驱动等,第2块是放大板,采用一点接地.
 |



























			| 我用的过塑机,非常好用,温度控制在150度左右.来回6-8次,就OK    |










				| 将4快板全部转印过去  |

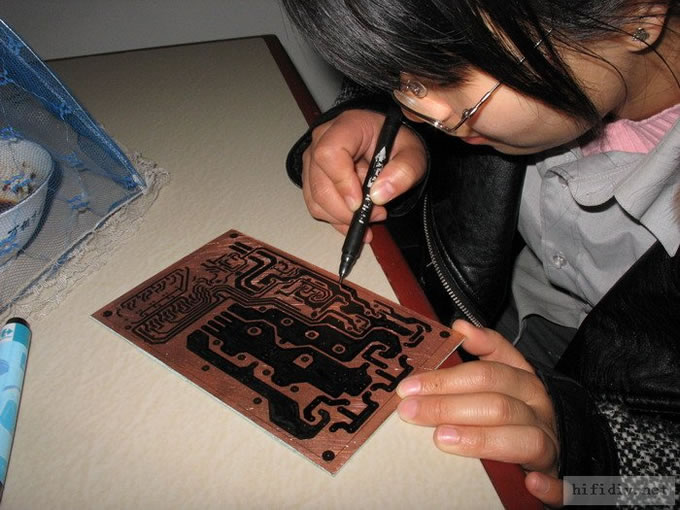

			| 由于打印机粉已经不是很多,转印后效果不是很好,没有关系,可以用油性笔画下,这个可是个苦差,未来的LP也在帮忙    |





				 #p#分页标题#e#

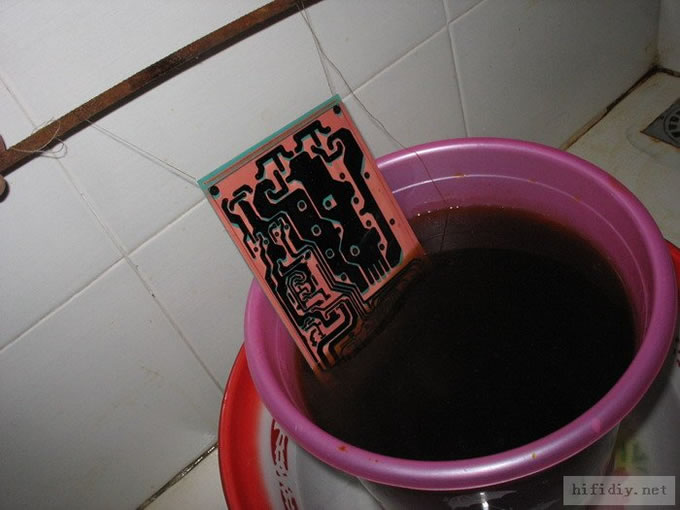

			| 腐蚀中,我用一个桶来装3禄化铁,外面再用一个盆装热水,使的速度开些. |

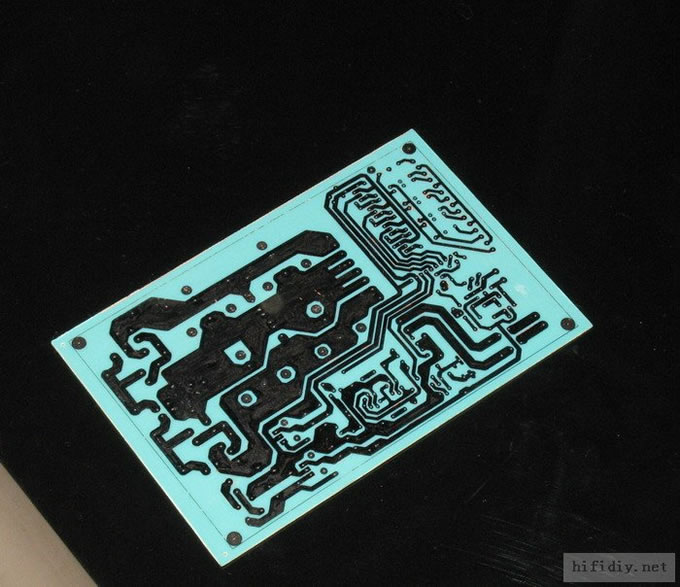

 腐蚀完后的板

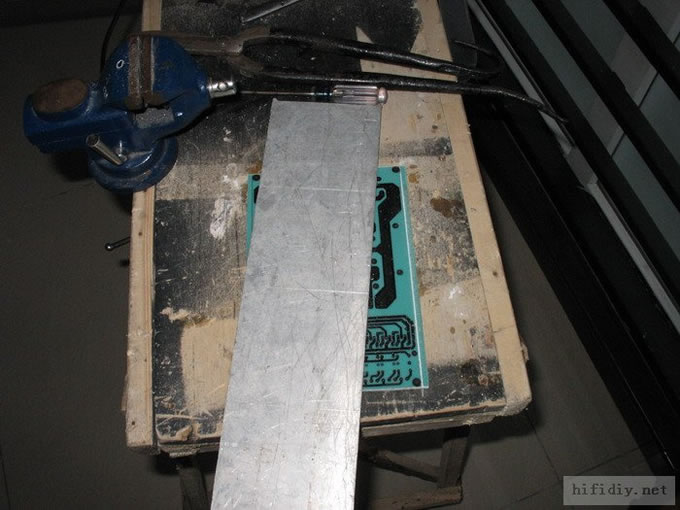

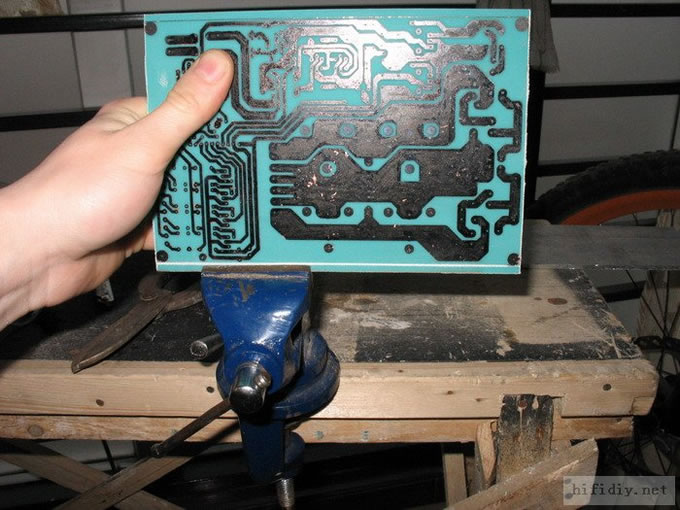

 裁板可用大剪刀或钢锯,但我不用这两种方法,我用尖刀在板的两面画上很深的刀痕,再用小台钳轻轻一掰就OK,效果比前两者好

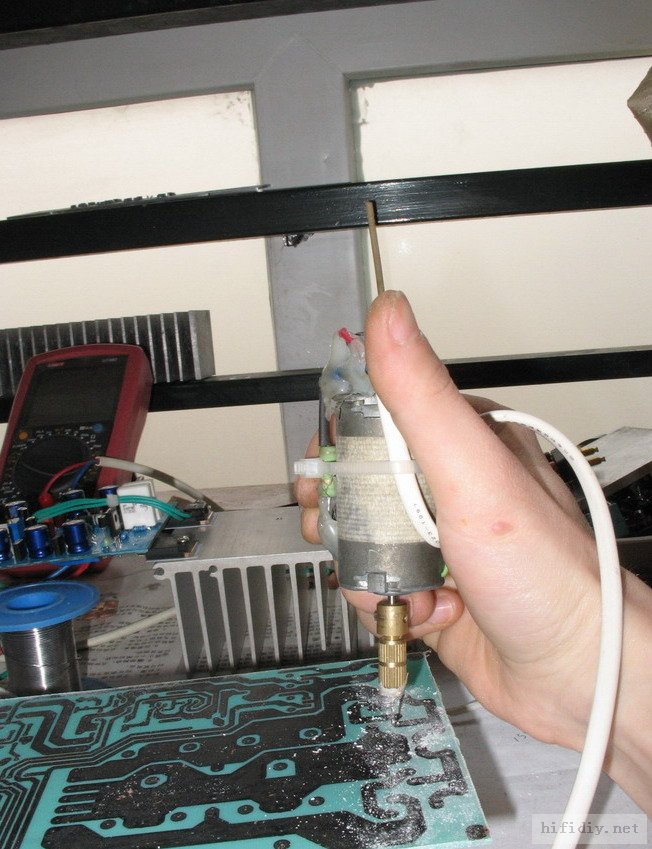

 打孔中,电转也是自己搞的,用轻触开关控制,转孔我敢说比台转快,精度也不是问题

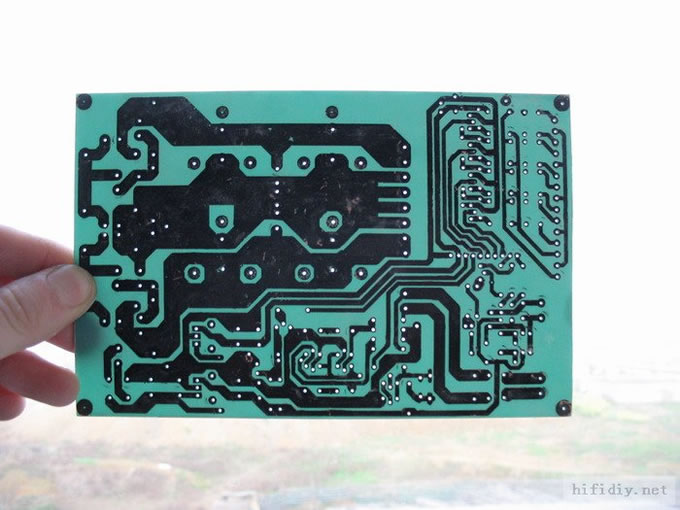

			看看还有什么漏打的没

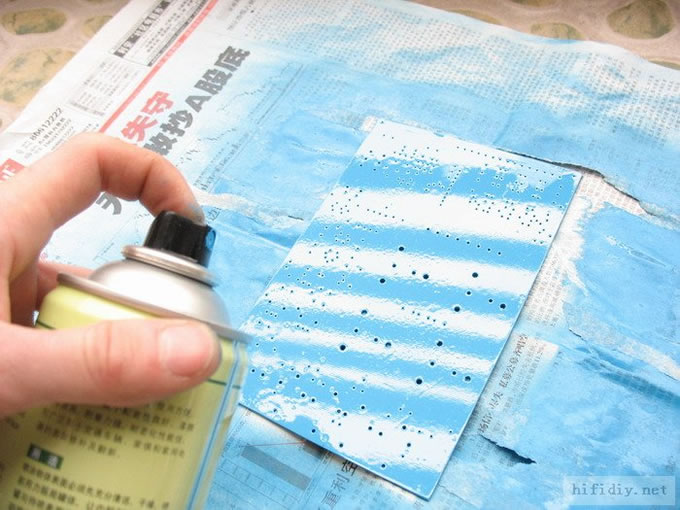

			 将PCB板打磨干净后,在PCB的背面用自喷漆均匀喷上薄薄一层,不仅仅是为了好看,为什么了呢
  嘿嘿,请接看望下看

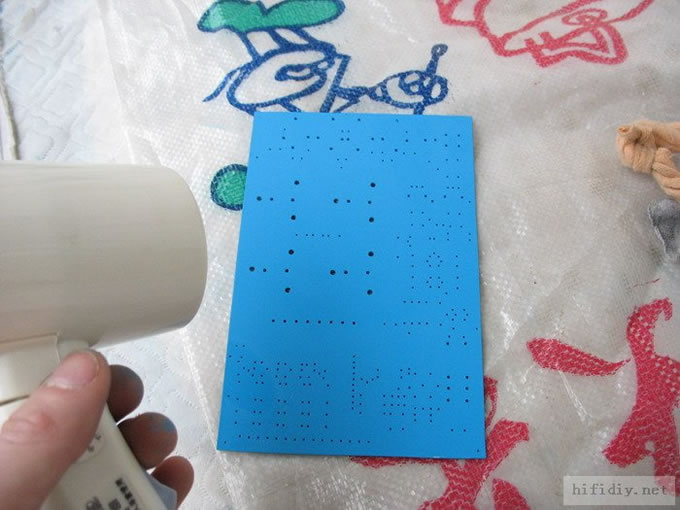

			用电吹风加快干的速度

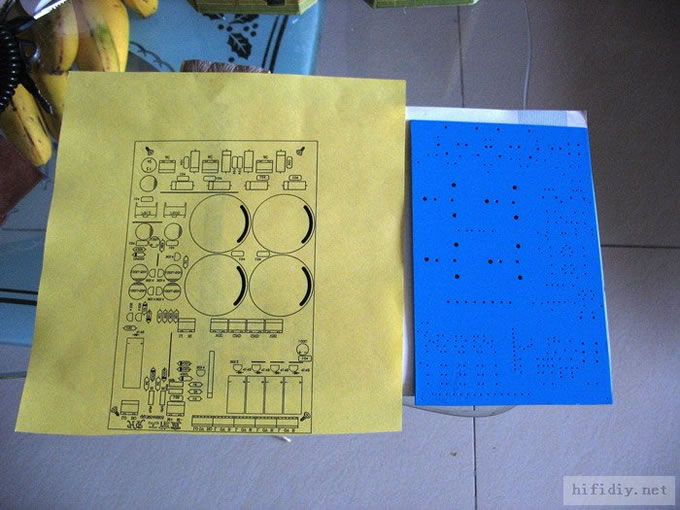

			| 将打印好的字符层和PCB板对好,如果没有那层漆字符很难在PCB的背面粘住 |

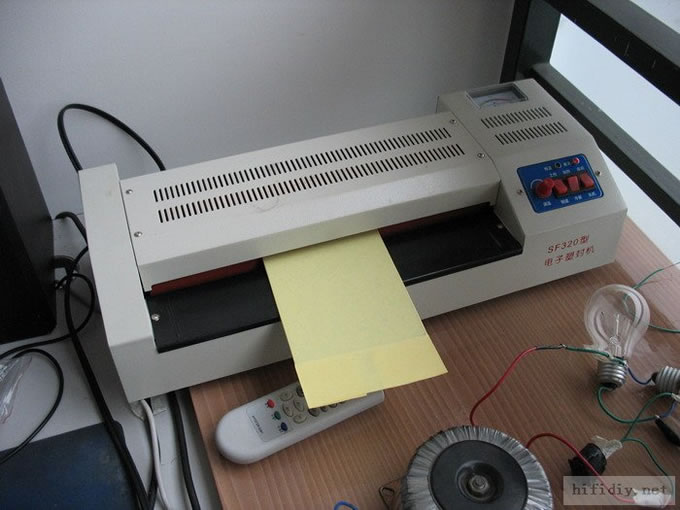

				再次过塑

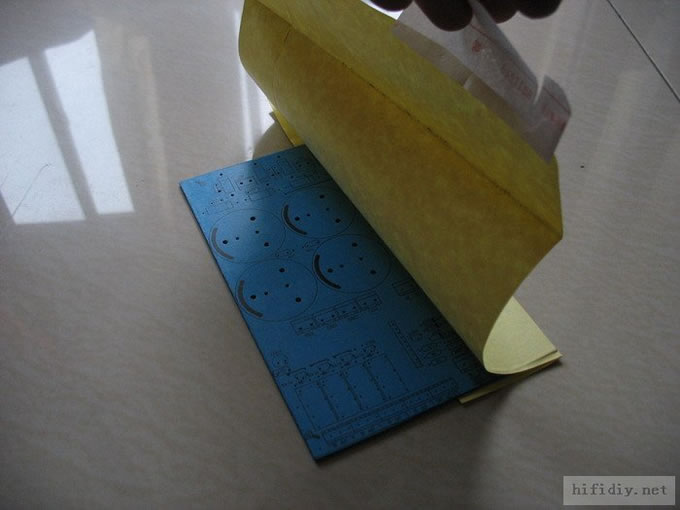

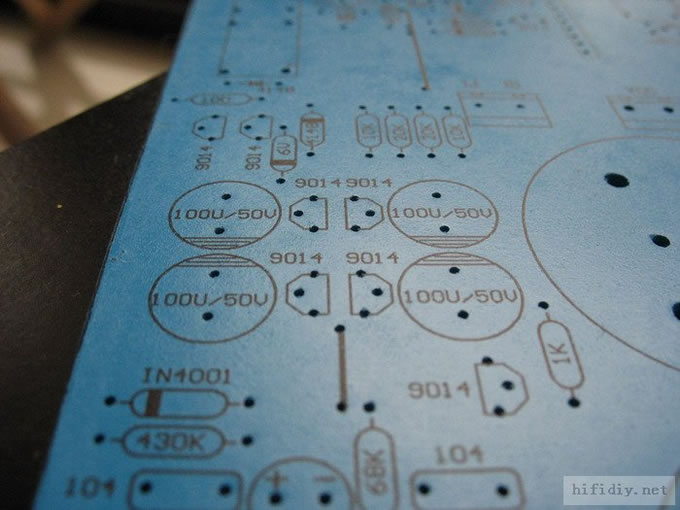

			| 掀起你的盖头来,让我来看看你的脸~~~~~    |
