第一次装了台自己认为样子的功放！请各位师兄们多多指教！板子是伟良兄那里买的M6套件，用的718厂1%的电阻大管是ON的NJW3281G/1302G同极配对。推动管是5171/1930都经过配对！先上图 DSC03251a.jpg (132.92 KB) 下载次数:53 2009-11-4 22:32 板子刚焊好的样子
|
第一次装了台自己认为样子的功放！请各位师兄们多多指教！板子是伟良兄那里买的M6套件，用的718厂1%的电阻大管是ON的NJW3281G/1302G同极配对。推动管是5171/1930都经过配对！先上图 |
-
-

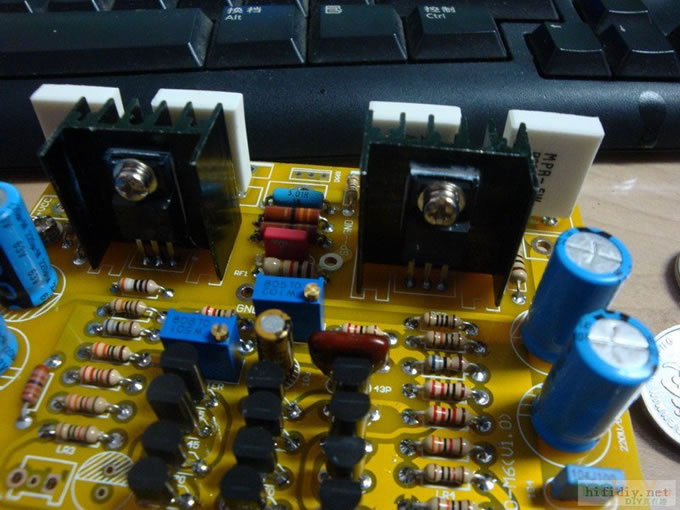

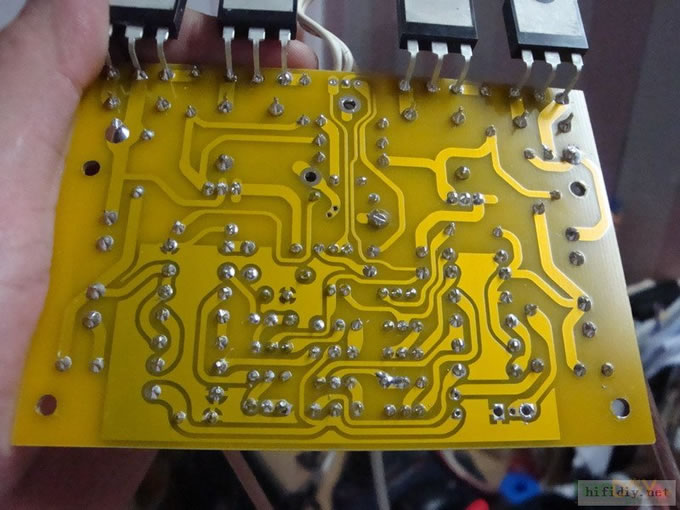

板子刚焊好的样子！
-
-
-
-
|
一起买的保护板也好了！后来想想应该买两个声道分开的版本！后来装箱就不会麻烦了！期间休息天去旧货市场逛了一圈买了一头200w的专业机拆机牛！6kg觉得做工不错！大电流电压双37V！机箱买的是清风的3#加强版机箱！拿到手觉得太小了！所以后来也没有给电压级装洼田稳压板。 |
-
-
调试
-
-
摆位
-
-
洗板水洗好的板子

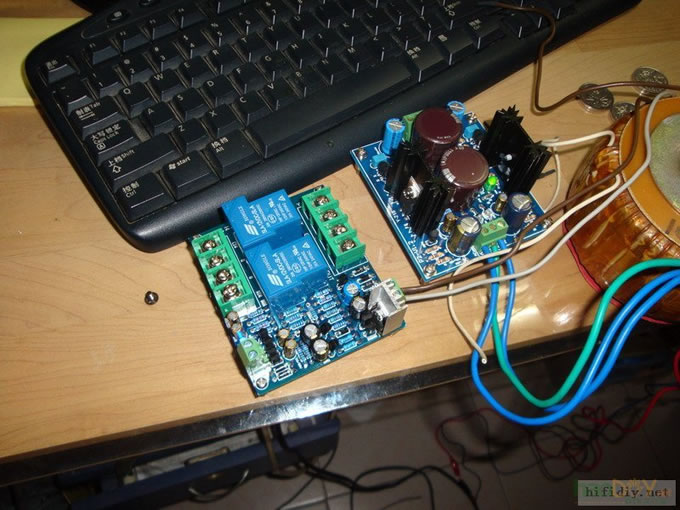

由于要给机箱的24v指示灯供电，电源板后来用了老肖的106电源板！水塘用的是ELNA15000UF63V(有兄弟说是假的http://bbs.hifidiy.net/viewthread.php?tid=291630反正用了再说)由于开关只有3A的容量后来又买了一套软启动的板子！机箱的打孔攻丝真的是件痛苦的事情花了我整整2天的时间还断了一个M3的丝锥2根2.4mm的钻头！

|
-
-

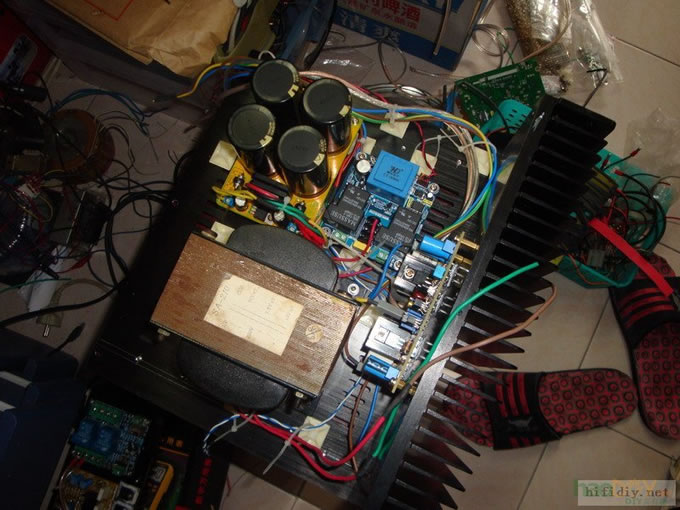

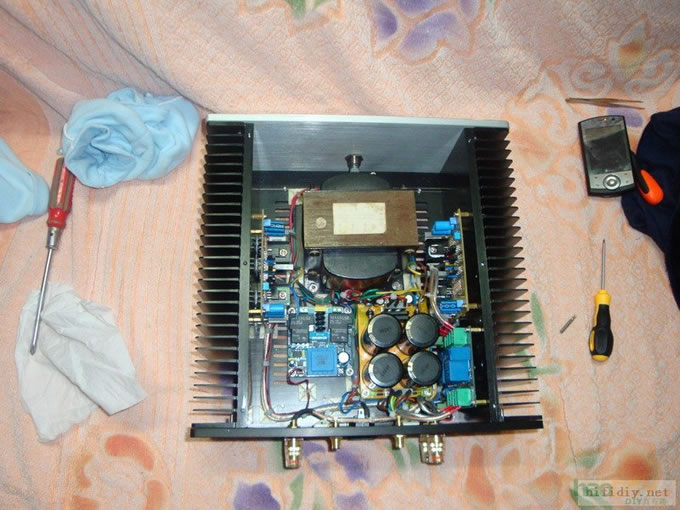

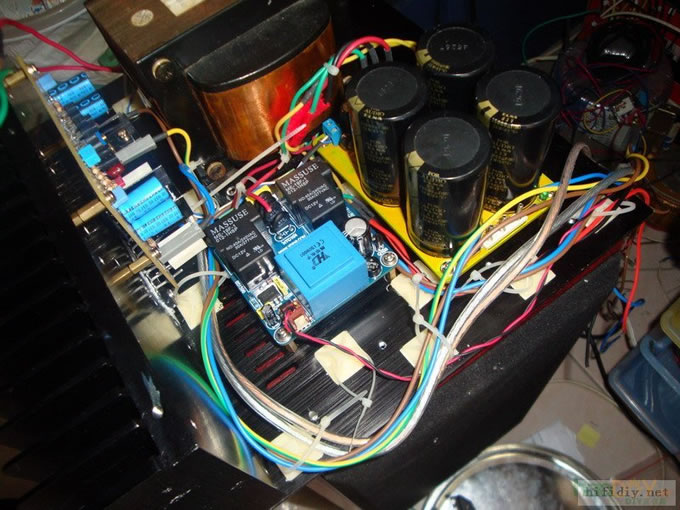

开始装箱
|
由于前面已经出过声了装箱后开了6个小时又对静态电流（每管300ma）和中点进行了微调！现在接了老肖的JC2听DVD出来的音乐总的感觉不错！我是木耳也说不出什么专业感觉，觉得人声不错M6的控制力确实蛮强的！装好后给老婆听了一会她就说了一句“怎么和家里的家庭影院的不一样细腻多了”呵呵我也总算没有白忙一个月！ |
-
-
