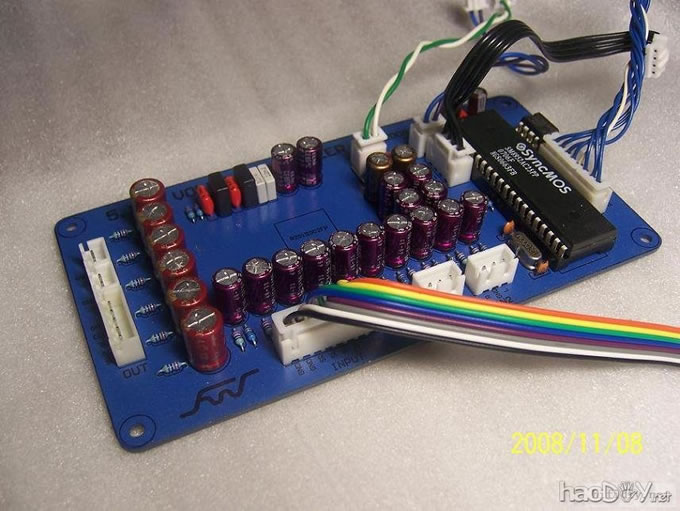

一、背景 自两年前用LM1875打造了自己的第一台桌面5.1声道功放后，一直对其不带DTS/AC3解码而耿耿于怀，只能用外接的D9980A解码，也曾经想过把D9980A整合到功放中去，但由于其显示只有数码管，不好看，如果要用VFD显示的话，就得自己写软件，太麻烦。今年偶尔在TAOBAO上看到一款D9980的升级版JY-M2解码妻，用的是VFD显示。于是开始琢磨重新打造一台带DTS/AC3解码的桌面5.1声道功放。说起来容易，做起来实在是难，攻克了一道又一道难关，历时近4个月，终于于今天完成收工。 此次制作收获颇多，最终效果非常满意，不敢私藏，拿出来与大家分享，限于论坛资源有限，不能上传太多图片和资料，如果大家有需要，可留下邮箱，所有资料毫无保留提供分享。 注：上面提到的解码器型号，绝没有做广告的意思，之所以把型号写出来，主要是为了方便大家。 二、制作过程详解 1.方案设计：主声道选用MX50线路，环绕和中置声道还是用LM1875，重低音用两片LM1875 BTL。解码器前面说过，买成品回来改造，解码器本身带5.1声道音量控制，很省事。机箱用了两片998的散热片，其余自己设计，找人订做。由于追求结构紧凑，因此所有PCB都是自己用PROTEL99设计，用热转印制作，大小共计10片之多，  2.解码部分制作：首先花XXX大洋从网上买来一台JY-M2解码器，拿到手后不到3分钟就大卸八块。不得不说的是这DD外表看起来挺唬人，里面的做工实在是比山寨还山寨（怕惹麻烦，就不上图了  ）。里面有三块板，一块是绿色的成品的DTS/AC3解码板，做工很好；一块是山寨工艺的电源+5.1声道音量控制板；还有一块是显示及控制面板。改造主要针对后两块板，根据机箱内空间布局的设计，将此两块板的功能转化为五块板：5.1声道音量控制板、VFD显示板、前控制面板、电源板、光纤/同轴输入板。如下图：IC音量控制板，IC是R2S15902FP，从JY上拆下的；输入偶合电容用的SILMIC II，输出是CERFINE；控制用的单片机直接从原机上移植过来

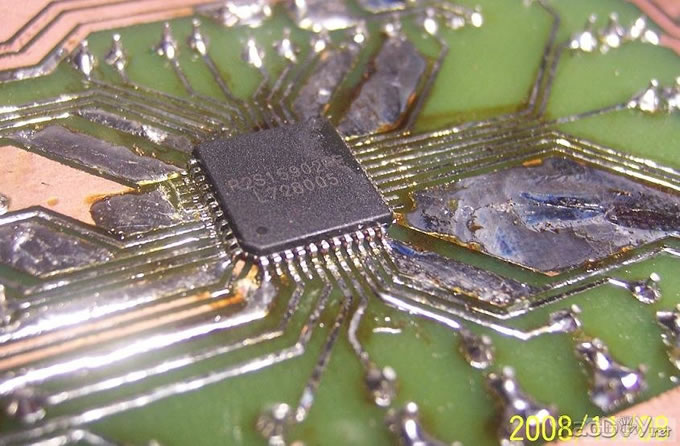

背面，由于业余制板，无法弄阻焊，所以在焊那个贴片的音量IC时，焊锡顺着铜薄到处流，比较难看。

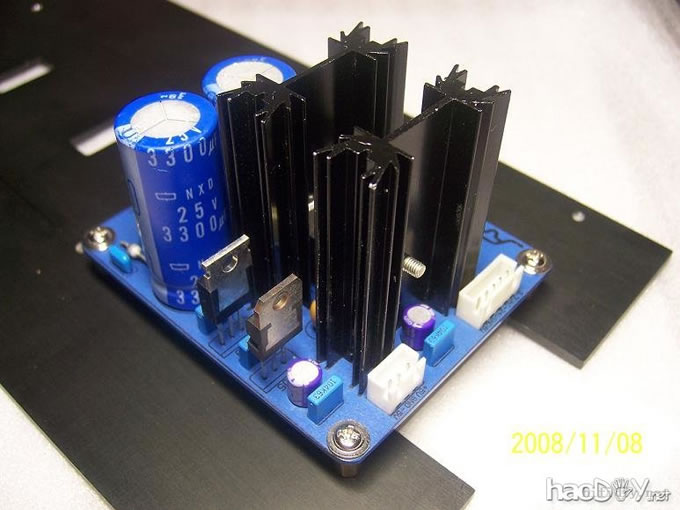

电源板，每个IC使用独立一路稳压，DTS/AC3解玛板用两级稳压，稳压IC均使用三端固定稳压IC。

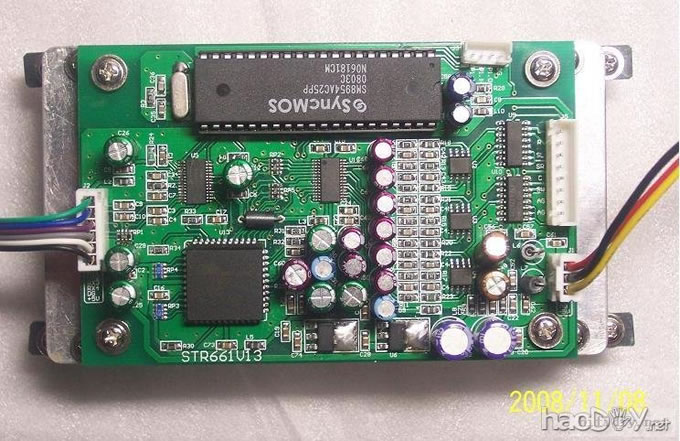

DTS/AC3解码板，用ELNA SILMIC II 10UF的电容和MUSE电容进行摩板。

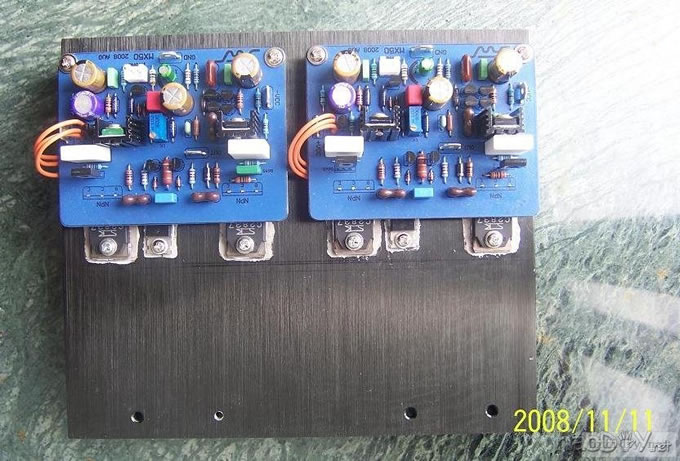

VFD板、控制板和光纤/同轴输入板忘了拍照片。。。。  3.功放部分制作：主声道用两片MX50，LJM兄的板子尺寸有些大，自己重新布局，缩小了一圈。

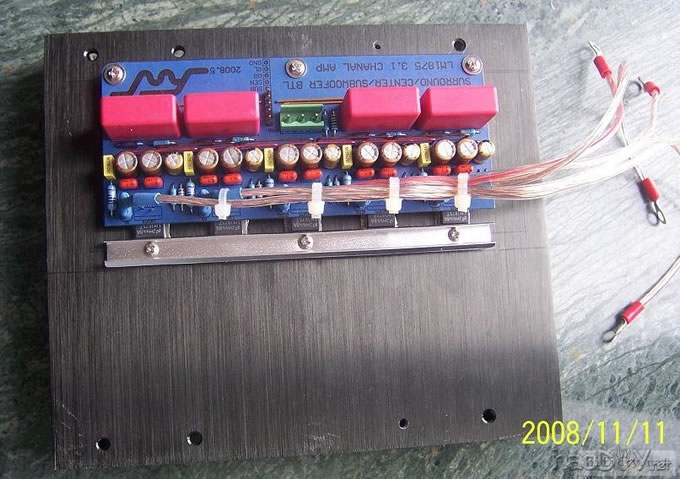

环绕、中置、重低音放在一块板上。
4.待机部分制作：这部分又忘了拍照留念 。最初想实现的功能是用JY解玛器的遥控对整机进行开关机，自己搭了红外解码电路并写了程序，将遥控器的控制码全部解了出来。实现的思路是把用待机控制的CPU把解码器遥控器的红外码截下来，判断是否为开关机码，如果不是的话则转发给解码板上的CPU。但在实际写待机CPU的代码时，发现有个问题无法解决：由于时序的问题，遥控器连发码无法转发，也就是说，如果用待机CPU截留开关机信号的话，那么遥控器将无法实现连发功能，那么在调节音量时，按一下调节一下，不能连续调节，这下要命了。为这个问题考虑了近一个月，发现要实现的话有点得不偿失，综合权衡下，放弃了用遥控控制开关机的想法，改用前面板上的轻触开机/待机按钮进行控制。
