经典之作 四对管功放DIY

时间:2013-07-24 16:30来源:bbs.hifidiy.net 作者:superxo 点击: 次
功放做好有一段时间,一直在调声,后来改线路,调了很久,终于调到自己想要的声音.电路图如下(实际电路有改动). 清晰无码大图 输入:K170、j77 2ma电流 电压放大2705/1145,6ma电流 预推动715/756,6ma 推动4883/1859,40ma 电流4281/4302,100ma 电阻:0.1%SEI1/4W电
功放做好有一段时间,一直在调声,后来改线路,调了很久,终于调到自己想要的声音.电路图如下(实际电路有改动).
经典之作 四对管功放DIY
　　清晰无码大图
经典之作 四对管功放DIY
经典之作 四对管功放DIY
经典之作 四对管功放DIY
经典之作 四对管功放DIY
经典之作 四对管功放DIY
经典之作 四对管功放DIY
经典之作 四对管功放DIY
经典之作 四对管功放DIY
经典之作 四对管功放DIY
　　输入:K170、j77 2ma电流
　　电压放大2705/1145,6ma电流
　　预推动715/756,6ma
　　推动4883/1859,40ma
　　电流4281/4302,100ma
　　电阻:0.1%SEI1/4W电阻,10PPm温漂(再经过电桥100%配对)

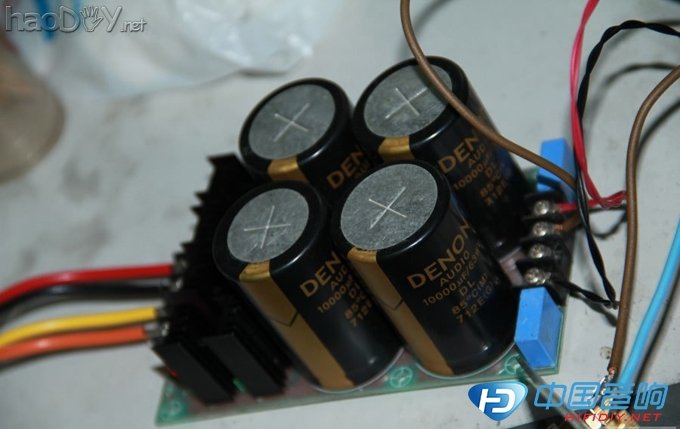

　　滤波:世昕代工DENON + 红宝石组合
　　测试条件:6欧无感电阻(纯阻负载)
　　输出交流电压15V(37.5W输出功率下)
　　取样电平:-0.4dB(只测一声道,数据图里面以左声道为准)
　　1、噪声指标
经典之作 四对管功放DIY

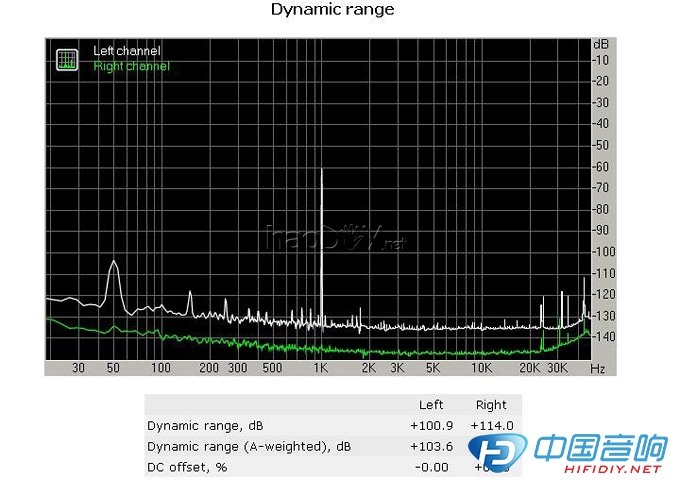

　　2、动态
经典之作 四对管功放DIY

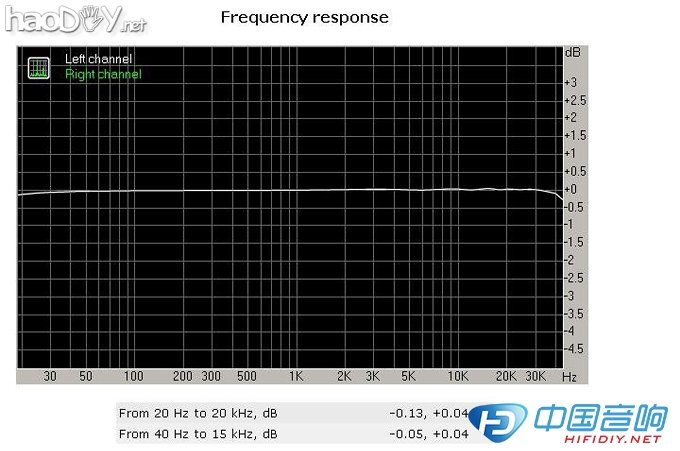

　　3、频响范围
经典之作 四对管功放DIY
　　4、失真、失真+噪声
