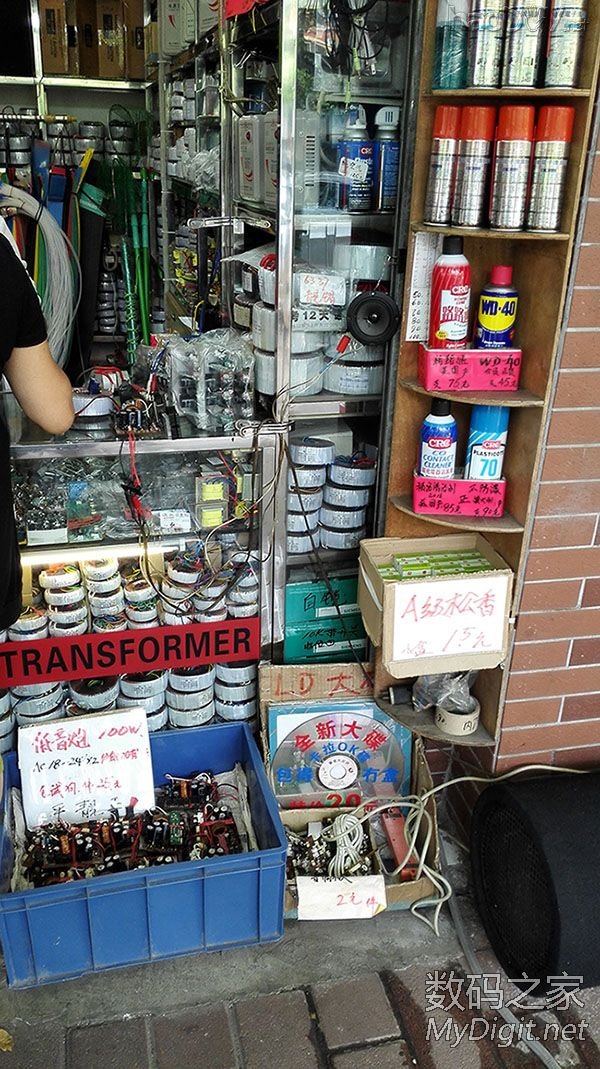

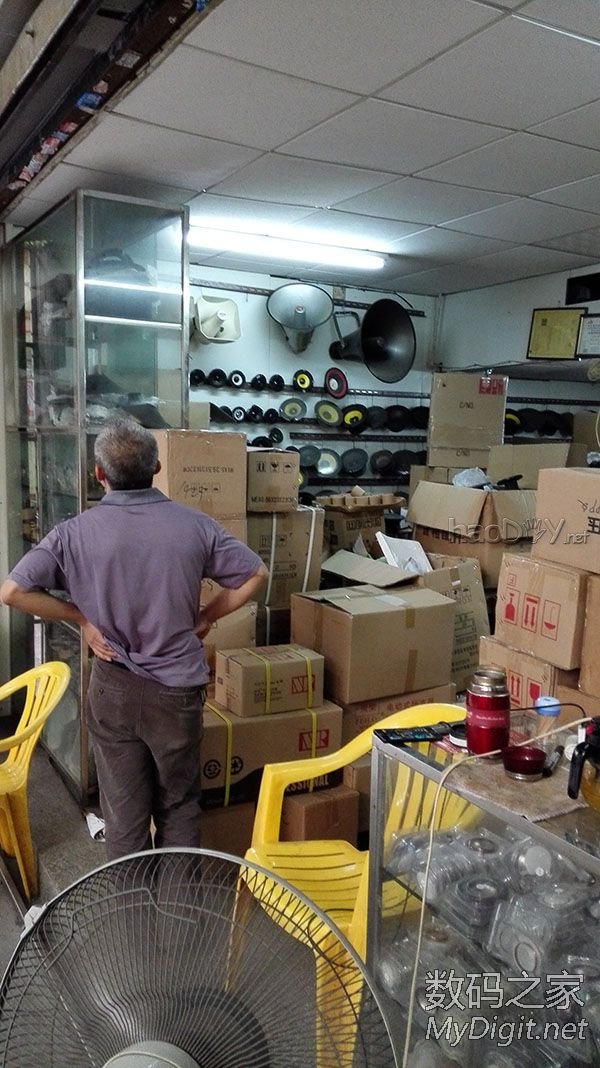

自从DIY红酒木盒小音箱后我一直在想做一台有素质的音响系统，考虑来考虑去，还是做一台经典的1969吧，暖色声音，元件用得不多，容易像我这样的小白制作。所以利用周末时间去电子城逛逛。
撸回来一些东西：

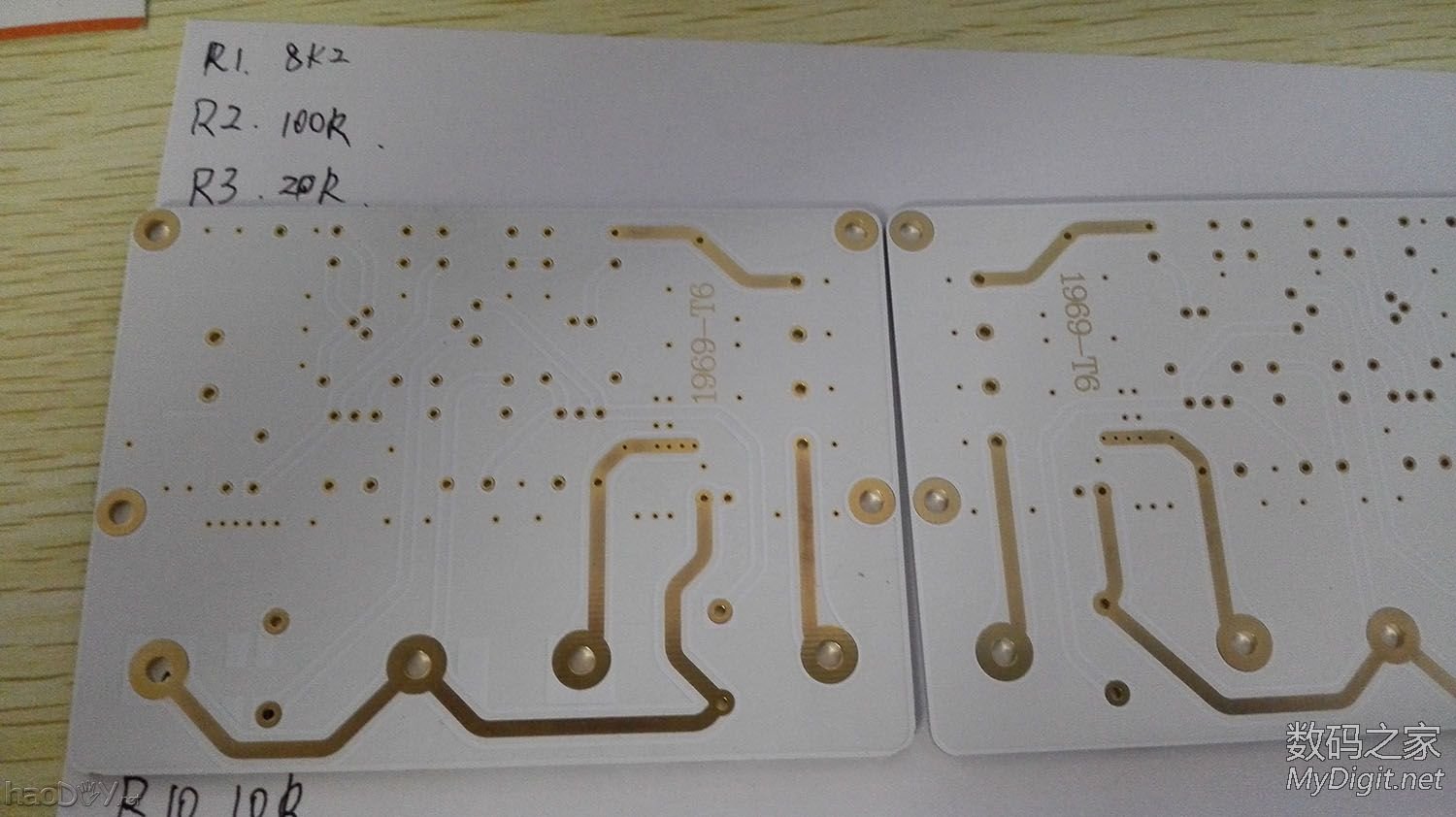

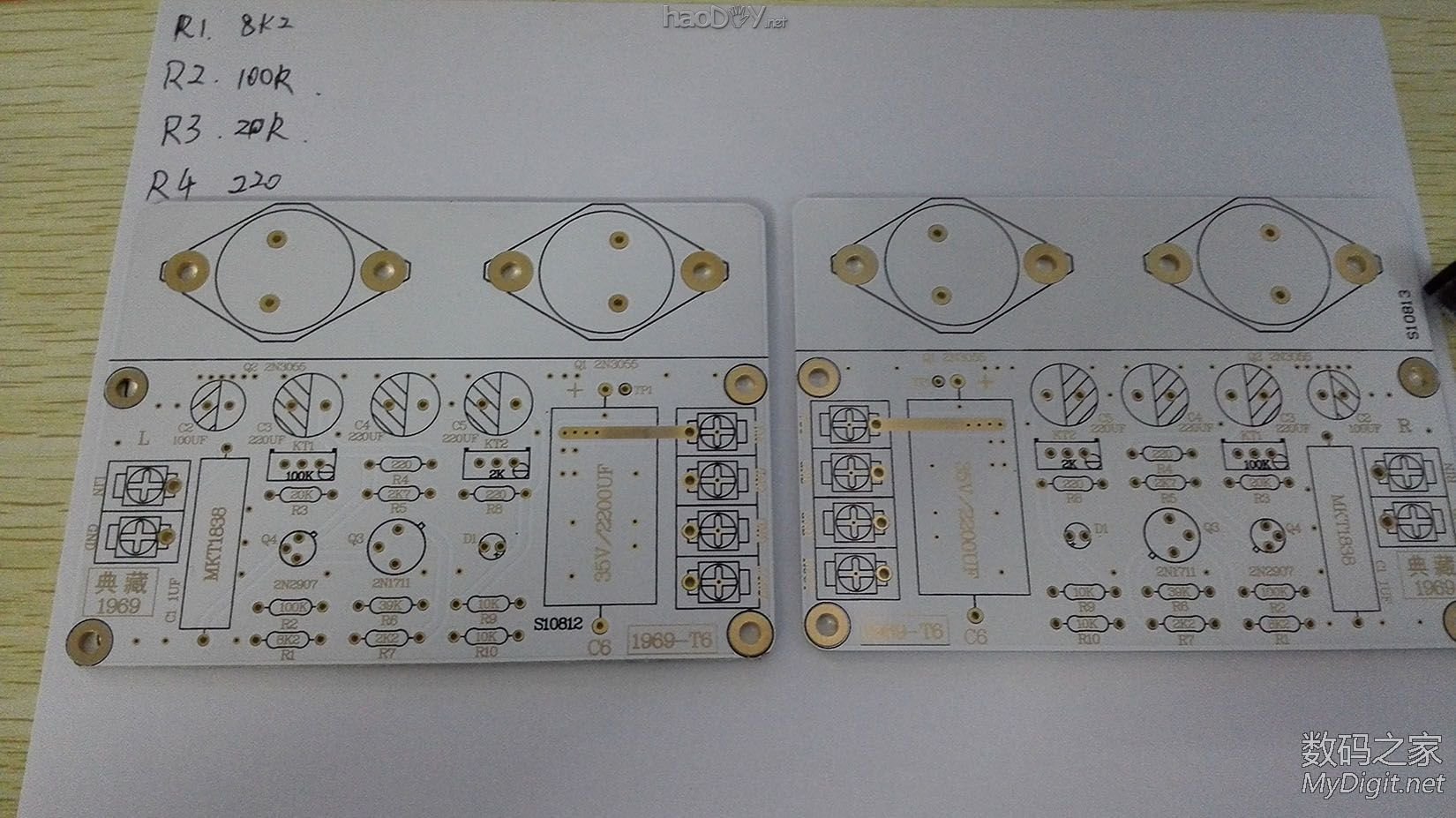

根据解读原电路，决定严格按原电路的设计来选择元件，自举电容使用飞利浦的，耦合电容采用威玛，三极管使用金封的摩托摩托罗拉2N2907、2N1711，功率管采用拆机配对的摩托罗拉2N3055，输出电容采用著名的ROE金子弹，嘿嘿。 电路板采用双面沉金版，好漂亮呀！

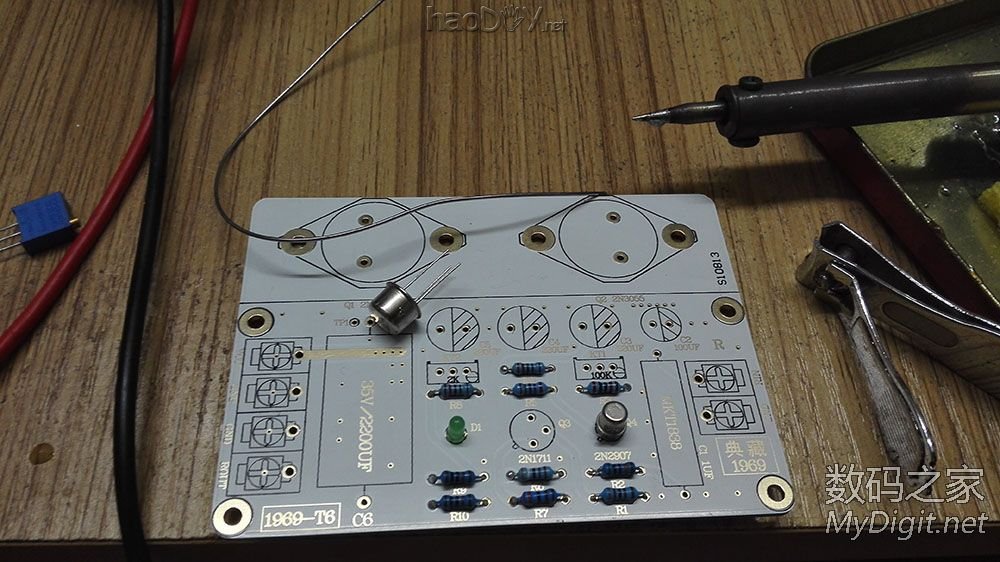

真像个艺术品，在手里玩了会，舍不得焊接了。。。 总是要焊的呀，那就开工吧：

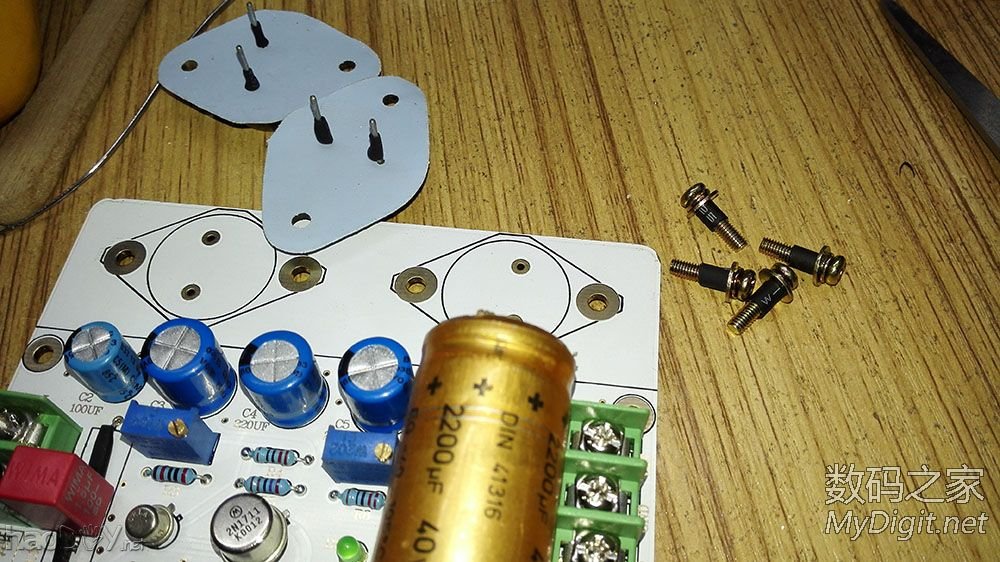

把2N3055管脚上套上热缩管，连固定螺丝上也套上，绝缘第一位嘛！

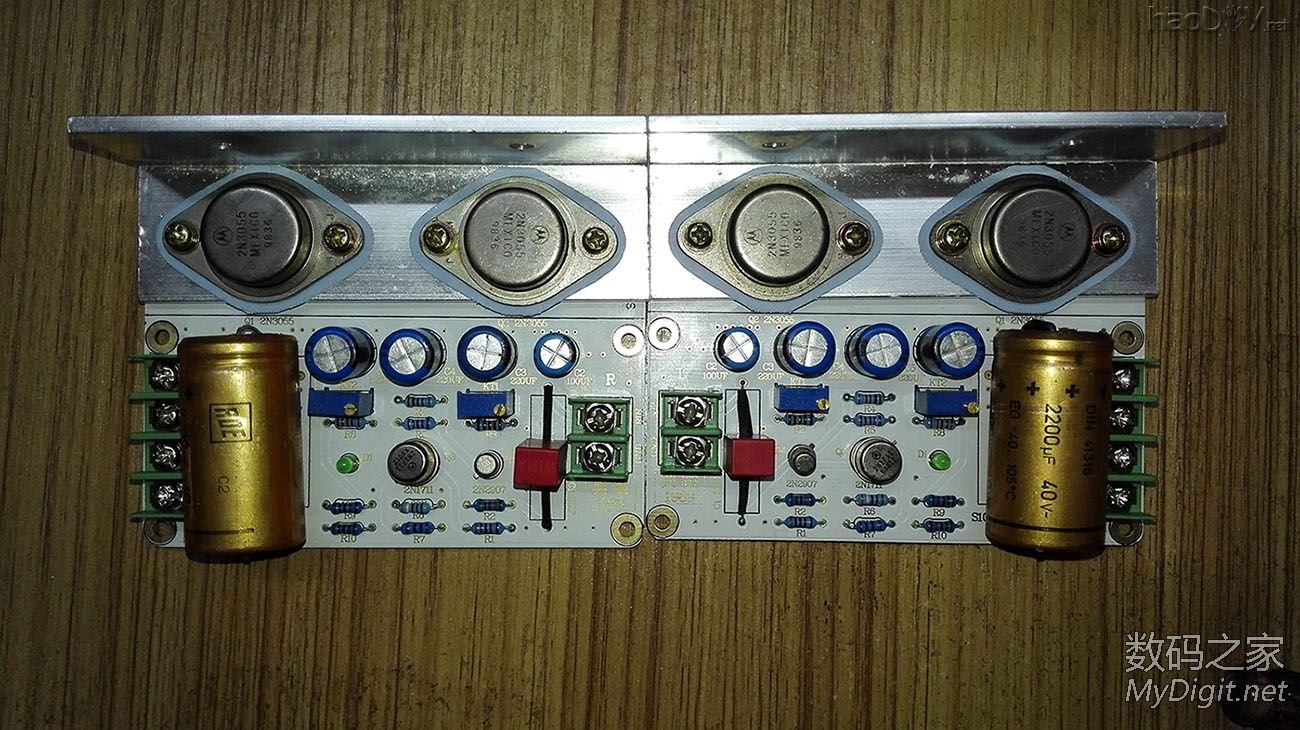

两个声道都搞定：

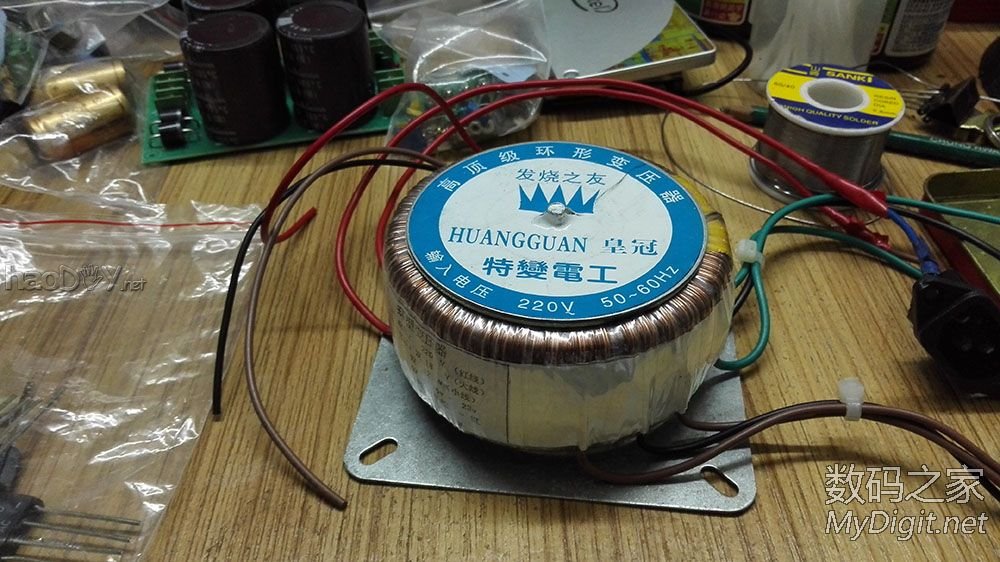

漂亮吧！ 接下来要处理电源部份了： 电源变压器网上撸的，在这里我要曝光这个卖家，严重不符合他们在网上标的功率，说是峰值功率200W，正常100W，实际最多只有50W！相信大家看到图片就会知道是哪家了，再次提醒，千万别买，谁买谁上当啊，后来我是换了另一台环牛。

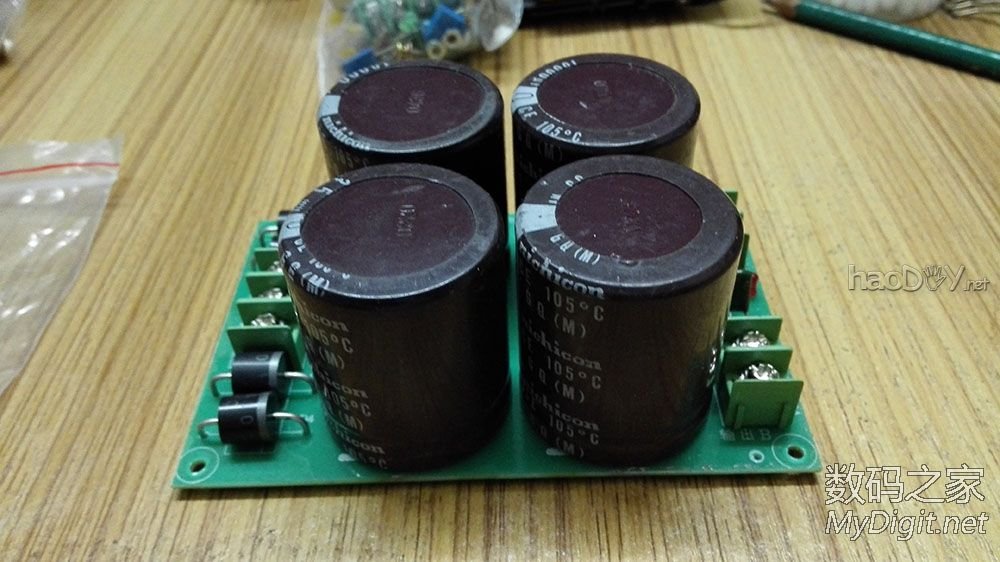

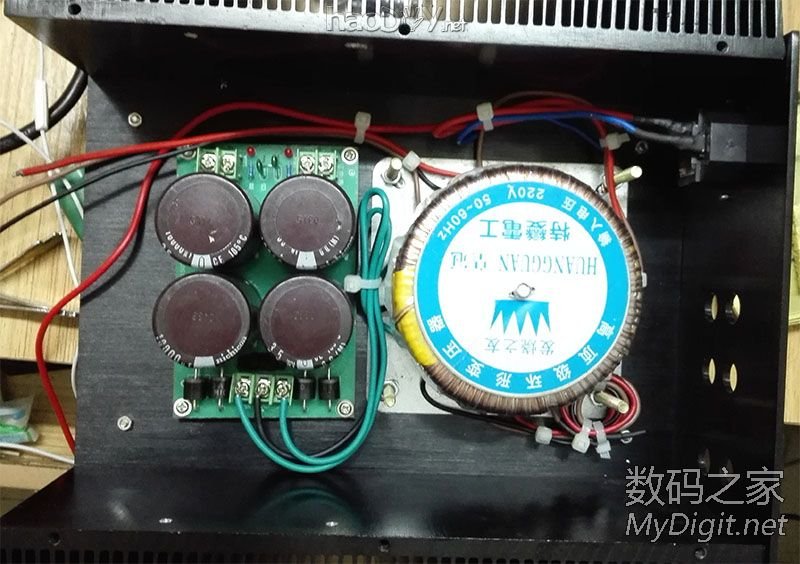

因为是纯甲类的功放，所以滤波部分不能马虎，我是采用了“你吃糠”的18000uF的4颗组成了7.2万uF的滤波电路。

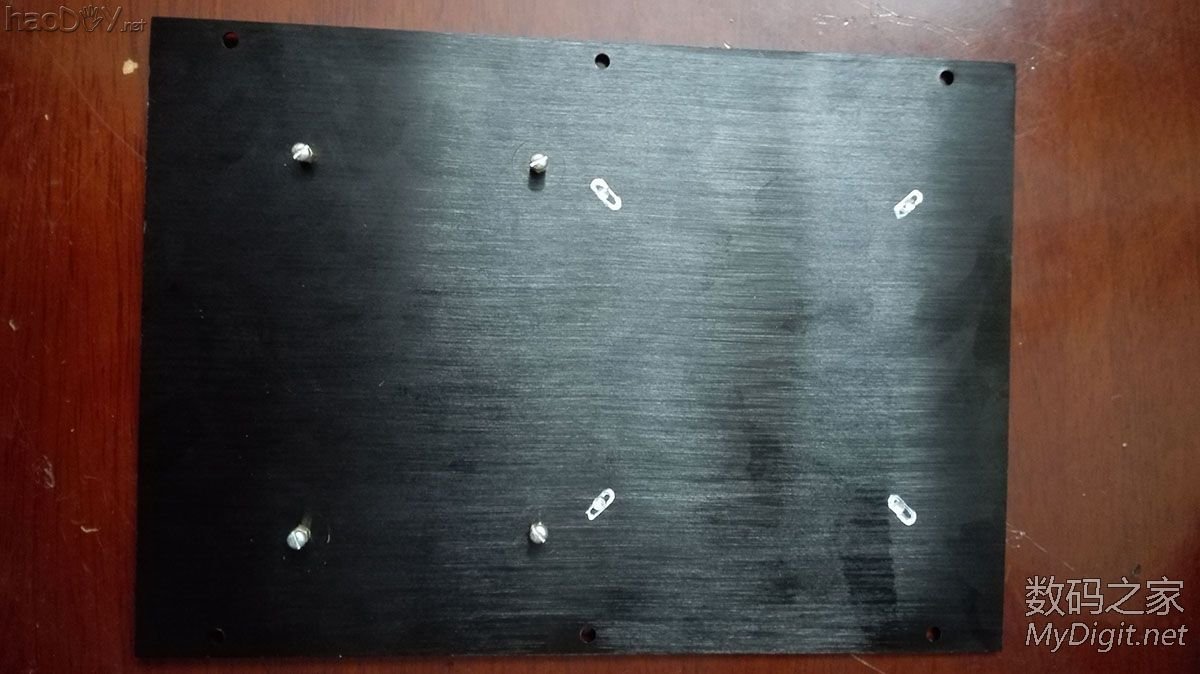

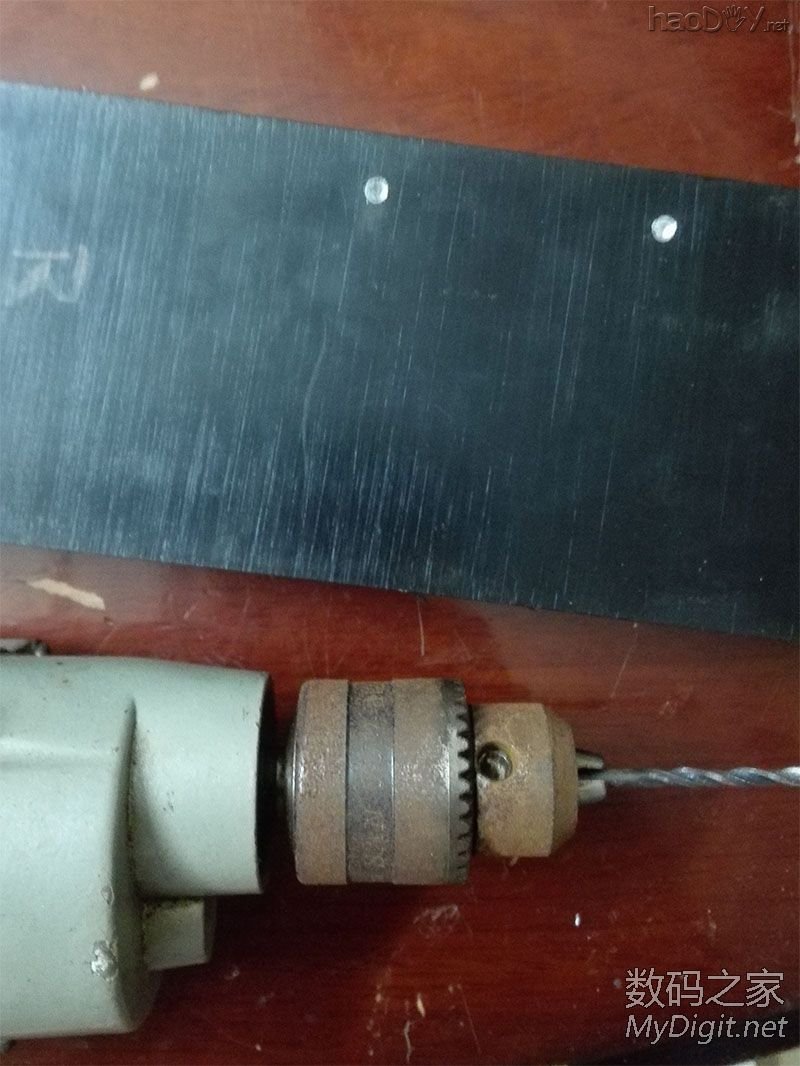

下面就要处理机箱啦： 告诉大家一个小诀窍，在黑色的机箱、散热器上钻洞，噢不是，打孔，不是很好做记号，经常是拿记号笔画了也看不见，导致打孔偏移。。。我的做法很简单的，买个小学时用的改正液，这样打孔就十分精准了

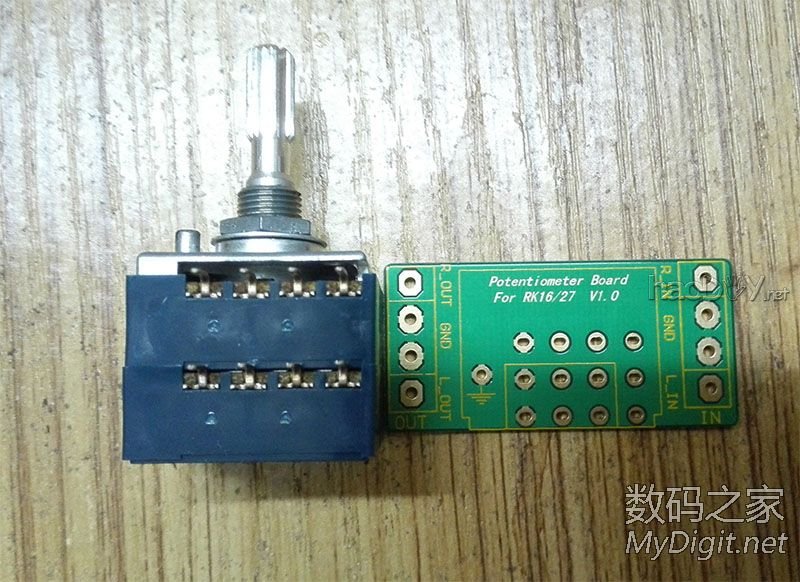

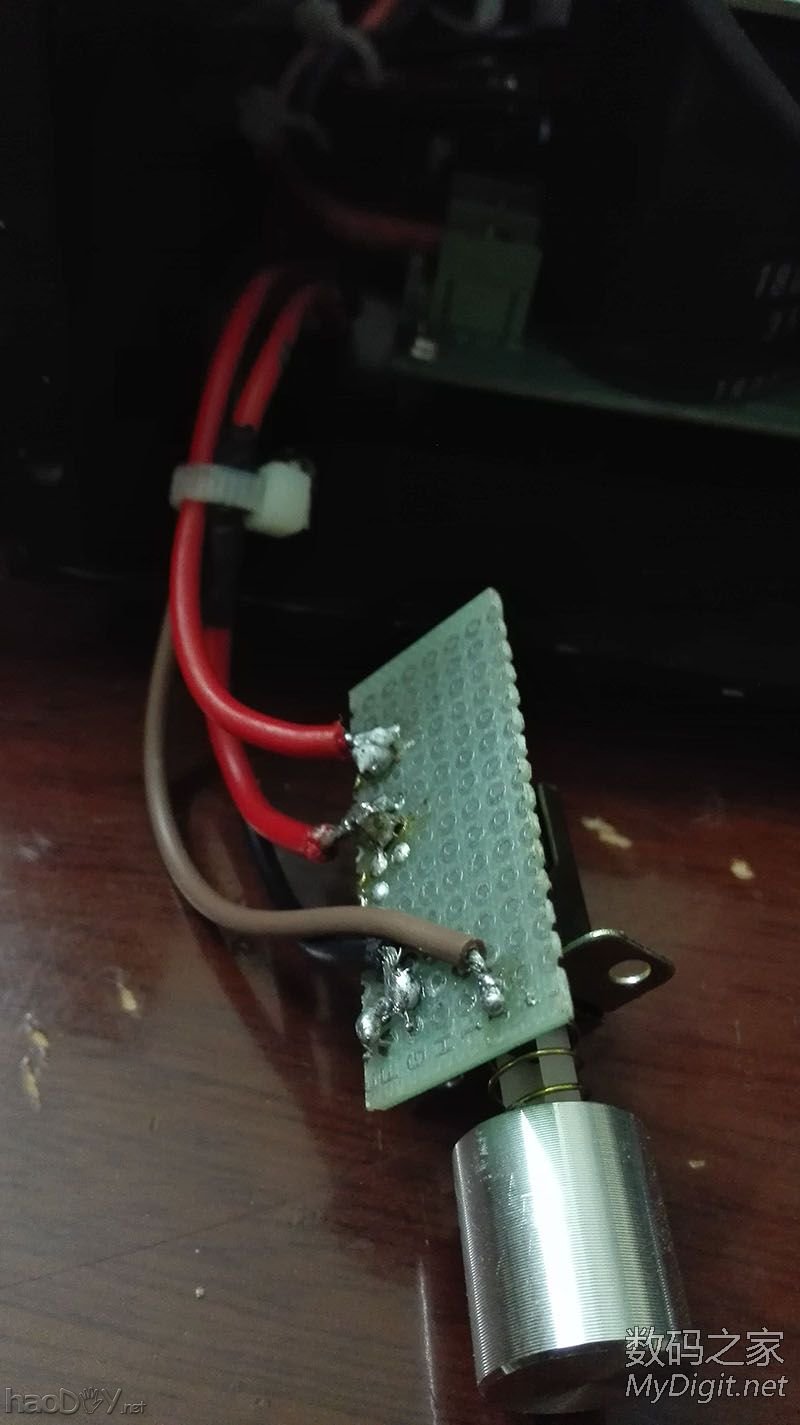

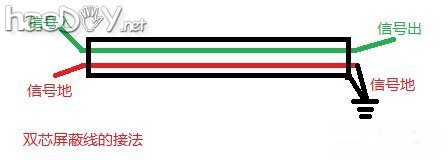

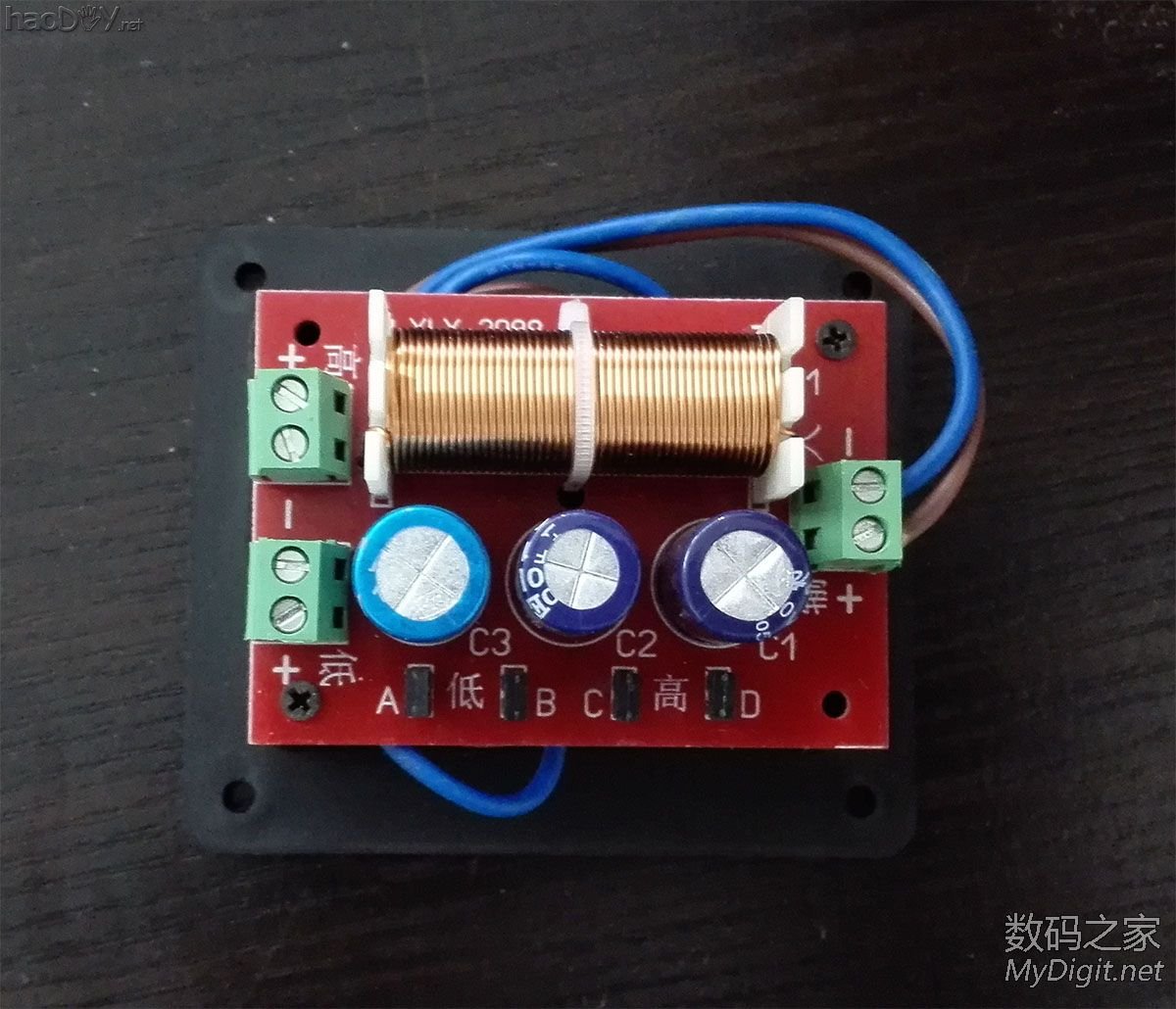

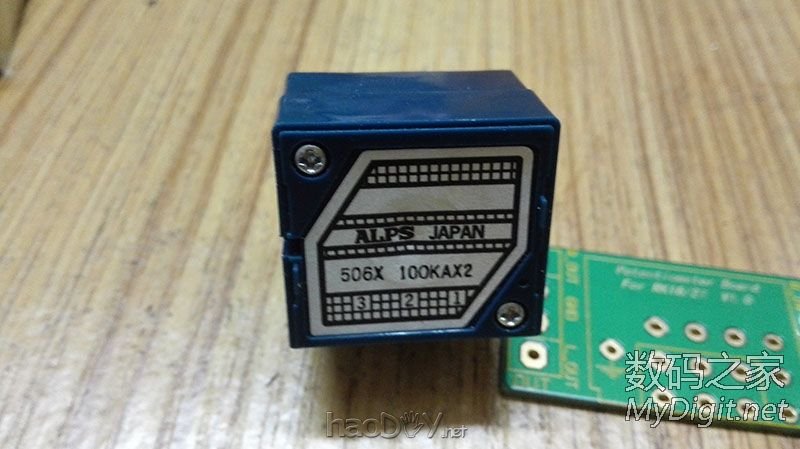

看，多么精准的打洞，噢，是开孔~ 接下来是最痛苦的事情来了，散热器上要用丝攻套出螺丝孔楼下继续： 上回书说到，最痛苦的事，如果你没手动攻过丝，你不会理解攻丝的痛苦，当然有电动工具的除外：   原装的ALPS的电位器，再撸一块电路版   手感极好还没噪声 看到我买的机箱电源键和面板之间的缝隙挺大的，用个洞洞板做个指示灯   至此，机箱安装完毕：  对于信号线采用的屏蔽线的接地方式，我们需要是一点接地，因为所有的线都是有电阻的，接地处理不好的话会产生共地干扰，这样的话噪声会很大。接地方式见下图：  然后再把所有的接地点统一送到整流滤波中心！ 音箱使用书架式两分频箱体，高音单元采用英国宝华，中低音采用老飞乐的YD1651（6.5寸）  安装吸音棉 安装分频器：  安装完成：  调试： 中点电压为输入电压的一半，静态电流每声道调到了1.6A 试听：  (责任编辑：admin) |
