DIY简单实用的“大红袍”功放

时间:2017-07-05 00:17来源:本站 作者:haodiy 点击:
现在市面上的小功放动不动就是几十几百元的,买这些简直是浪费钱,怎么办呢,自己DIY功放板是以前自己做的TDA729415W+15W的功率,套件不过10元,但是功率却比得

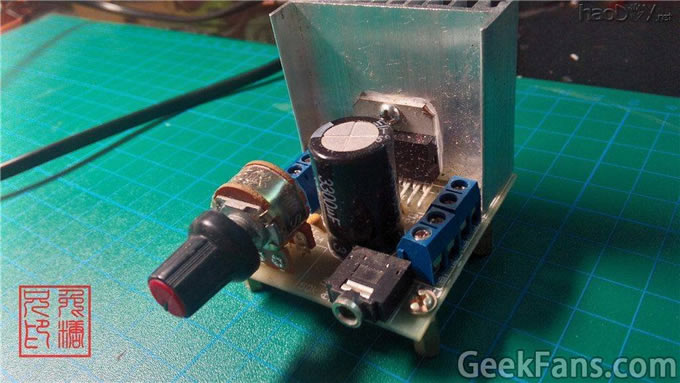

现在市面上的小功放动不动就是几十几百元的,买这些简直是浪费钱,怎么办呢,自己DIY功放板是以前自己做的TDA7294  15W+15W的功率,套件不过10元,但是功率却比得上市场上一些数百元的功放了
外壳用了“大红袍”茶叶的铁罐子,大小适宜,外观也比较漂亮
散热风扇用了雪佛兰“迈锐宝”原装车机(我家的旧车机)上的静音风扇
连喇叭也是从旧电视机上拆的
总的算来成本不超过15元,但是音量足,更不可能像市面上某些黑心商家,虚标严重

DIY简单实用的“大红袍”功放

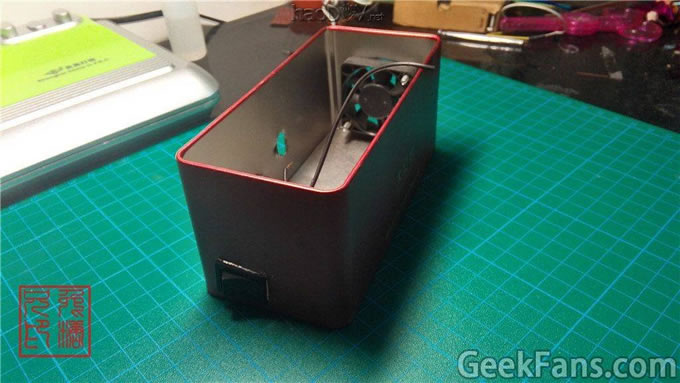

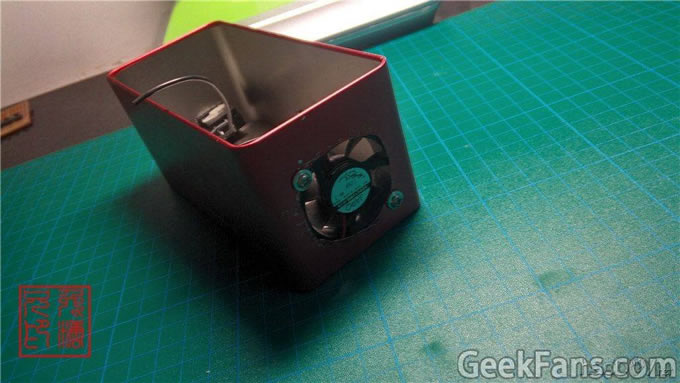

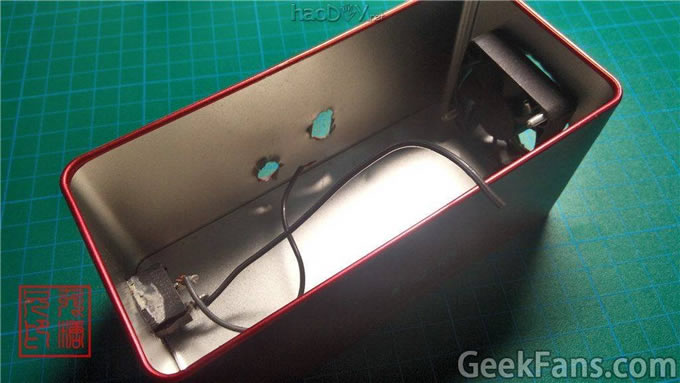

外壳在之前(14年)已经做了一部分装上了风扇,只是那时候缺材料

DIY简单实用的“大红袍”功放


DIY简单实用的“大红袍”功放

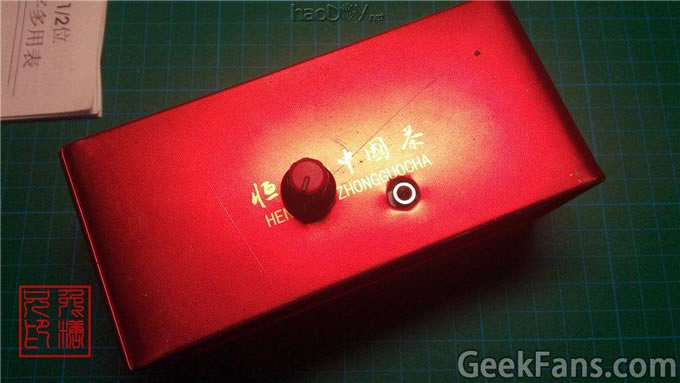

正版的孔是个败笔,不过正好会被音量旋钮遮住看不出

DIY简单实用的“大红袍”功放

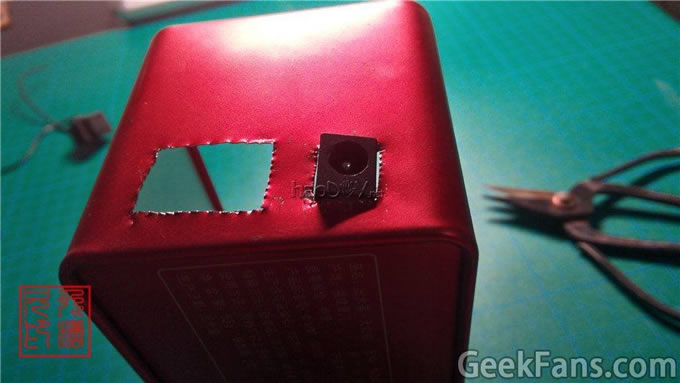

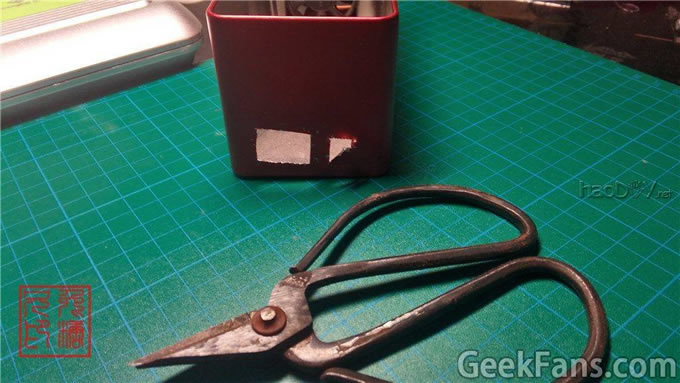

开始挖电源孔

DIY简单实用的“大红袍”功放



挖得大了点,不过不影响

DIY简单实用的“大红袍”功放

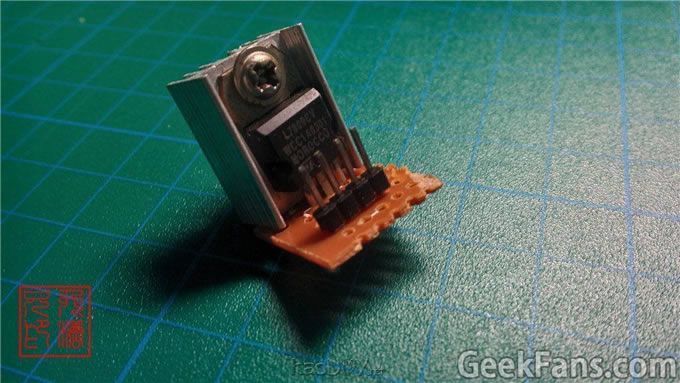

先做一个7809稳压,用来给风扇供电

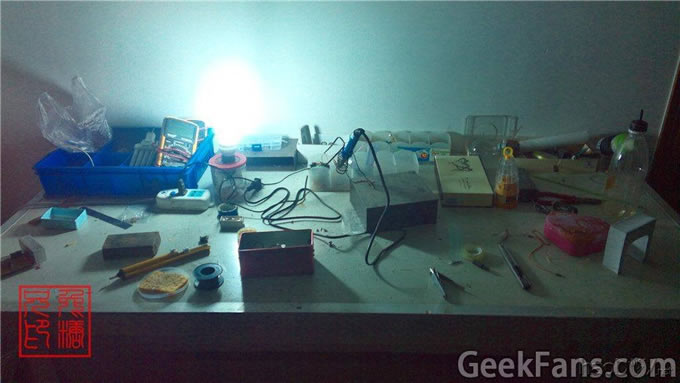

工具很简陋勿喷

DIY简单实用的“大红袍”功放


DIY简单实用的“大红袍”功放

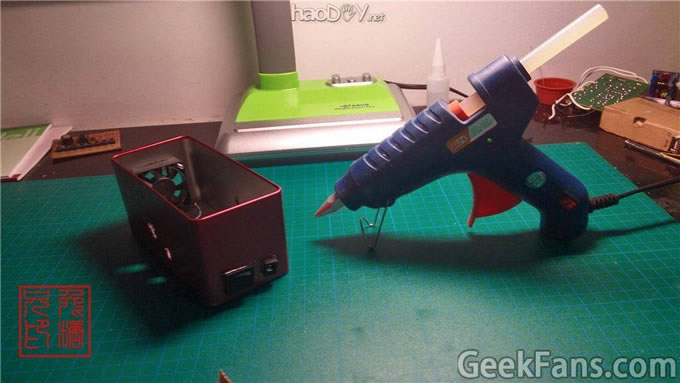

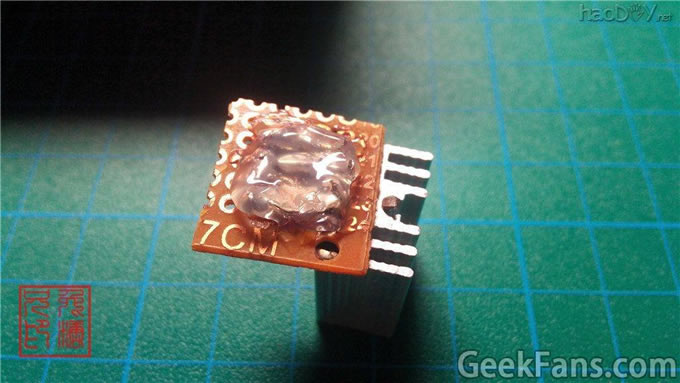

底部涂上热熔胶

DIY简单实用的“大红袍”功放


DIY简单实用的“大红袍”功放

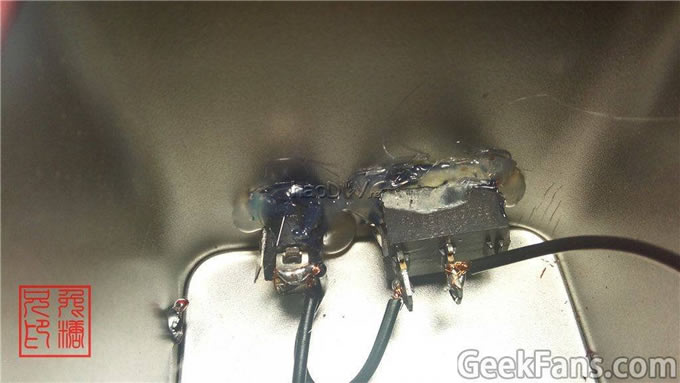

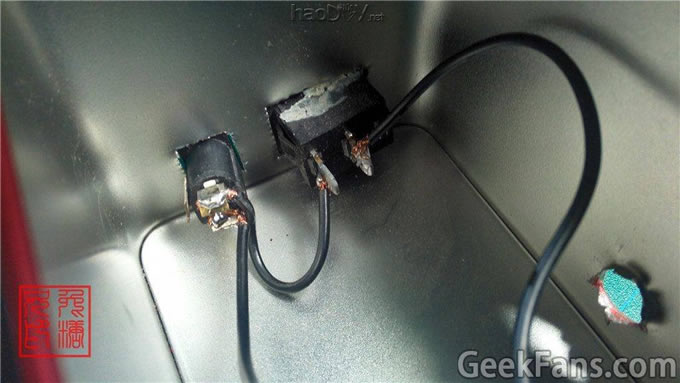

然后连接开关

DIY简单实用的“大红袍”功放



涂热熔胶

DIY简单实用的“大红袍”功放

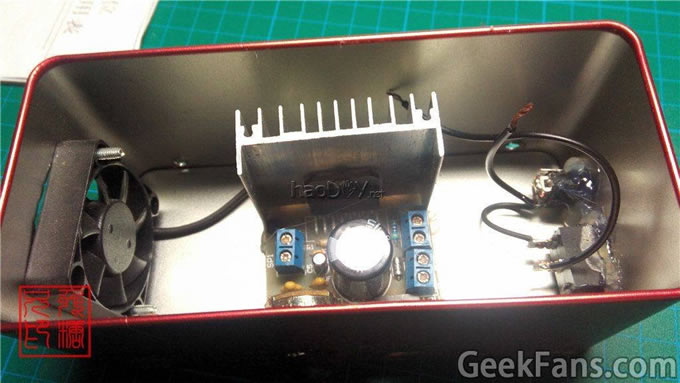

把功放也黏上
DIY简单实用的“大红袍”功放
DIY简单实用的“大红袍”功放

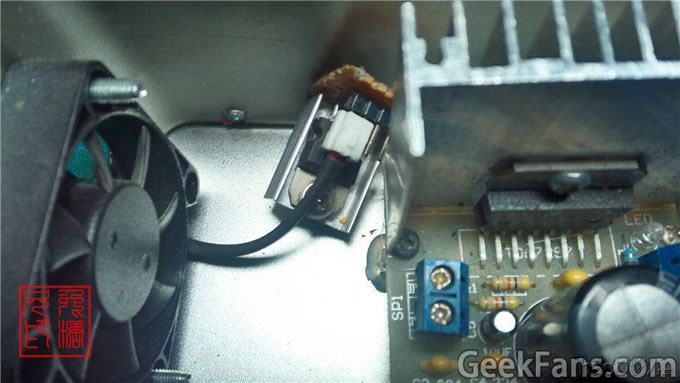

装上7809
DIY简单实用的“大红袍”功放

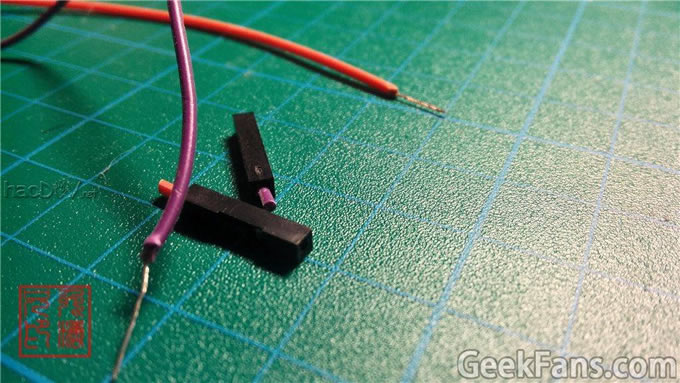

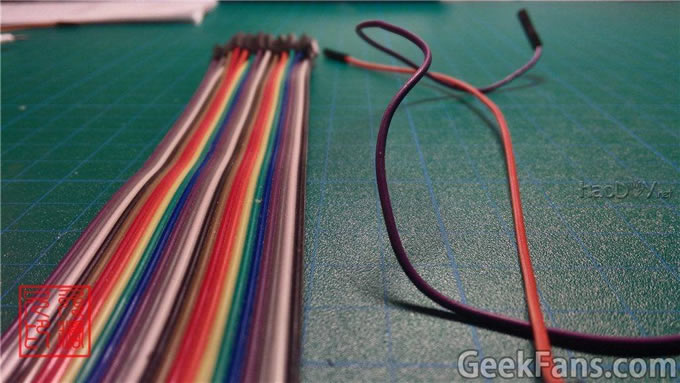

去一些杜邦线,连接
DIY简单实用的“大红袍”功放

剪之
DIY简单实用的“大红袍”功放

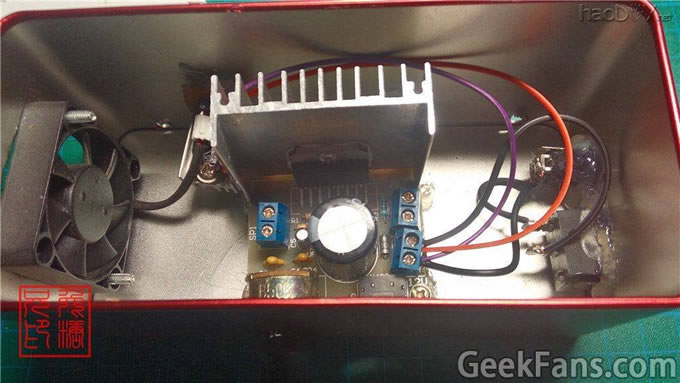

连接完成
DIY简单实用的“大红袍”功放

 先上电测试,一切正常
DIY简单实用的“大红袍”功放

接上喇叭试试,正常播放
DIY简单实用的“大红袍”功放

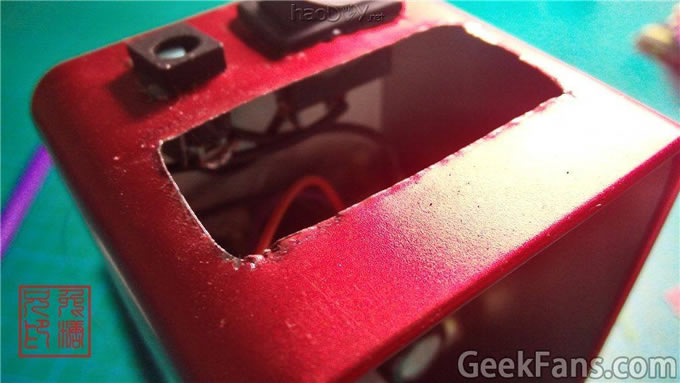

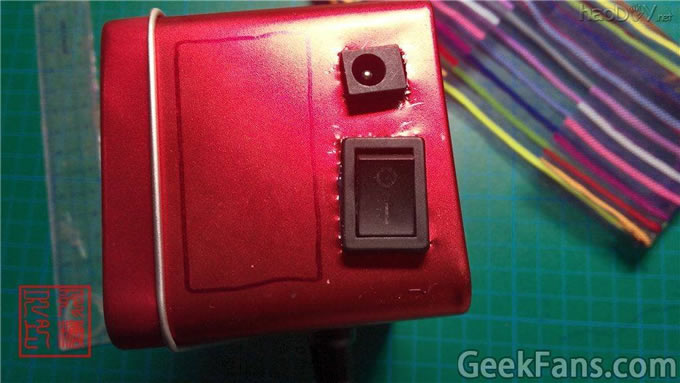

接下来做散热孔

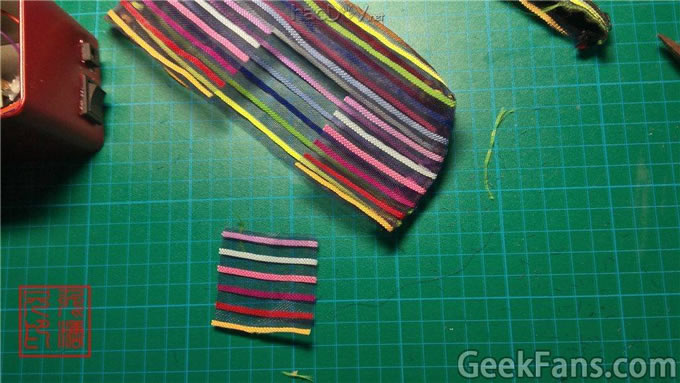

一个几年前买杂志送的笔袋,剪了
DIY简单实用的“大红袍”功放
DIY简单实用的“大红袍”功放

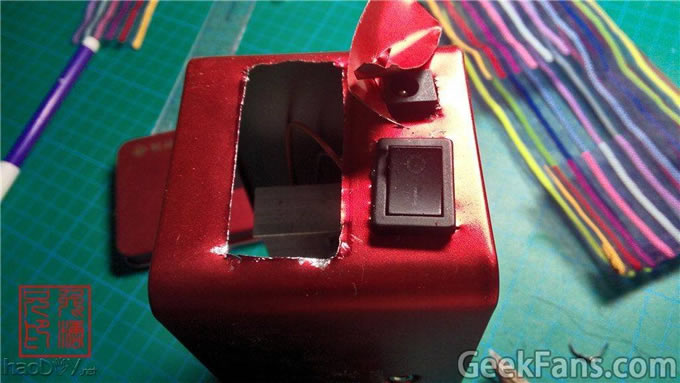

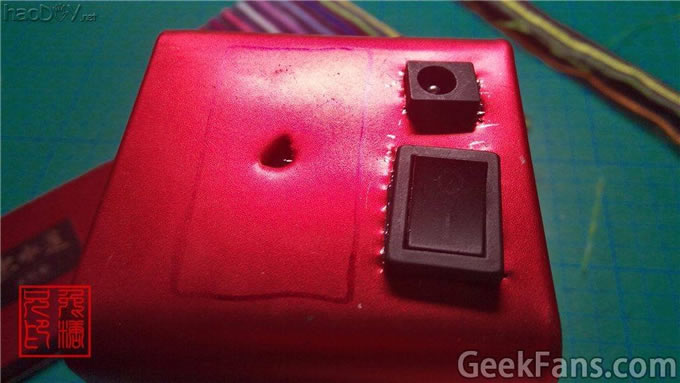

继续开孔
DIY简单实用的“大红袍”功放
DIY简单实用的“大红袍”功放
DIY简单实用的“大红袍”功放
DIY简单实用的“大红袍”功放

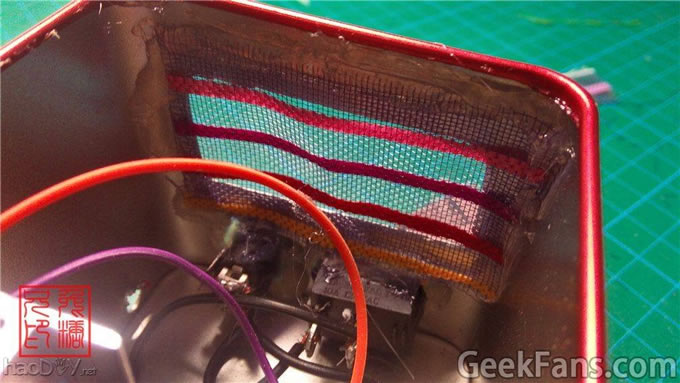

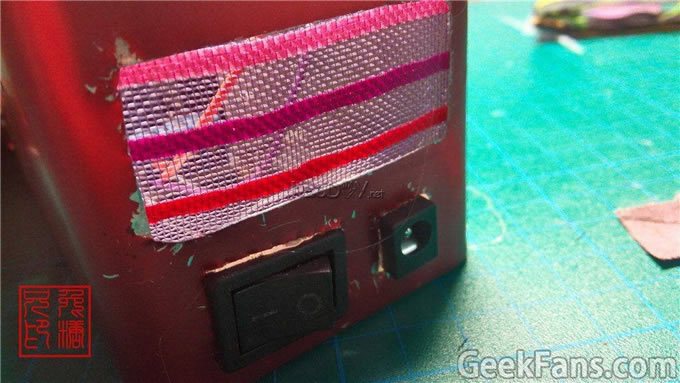

黏上
DIY简单实用的“大红袍”功放
DIY简单实用的“大红袍”功放

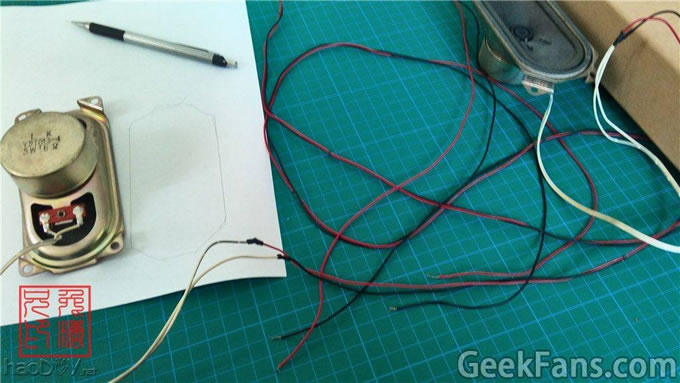

喇叭太丑给换个盒子
DIY简单实用的“大红袍”功放
DIY简单实用的“大红袍”功放

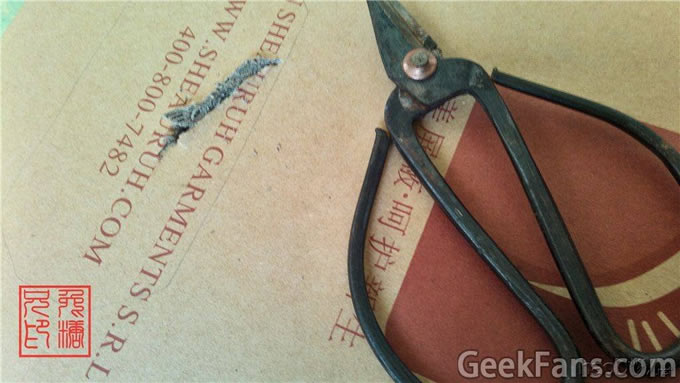

盒子太厚,剪刀剪不动
DIY简单实用的“大红袍”功放

美工刀也好吃力
DIY简单实用的“大红袍”功放

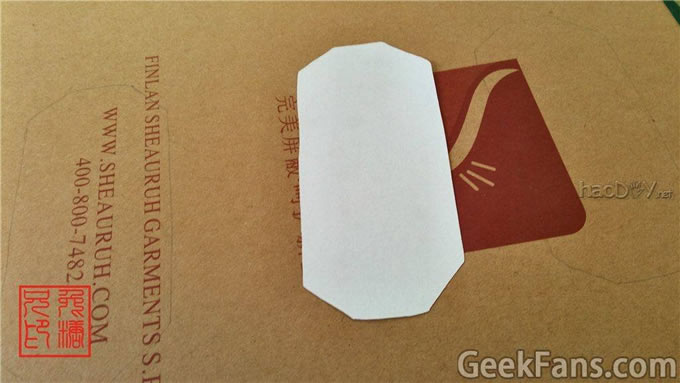

好厚的纸板
DIY简单实用的“大红袍”功放

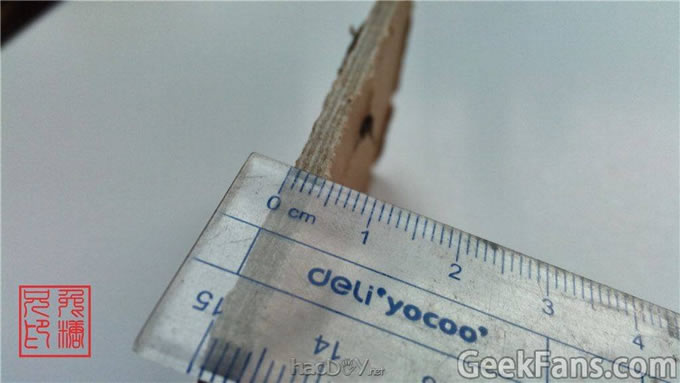

终于割下来一块,4mm厚的实心纸板,一定结实
DIY简单实用的“大红袍”功放

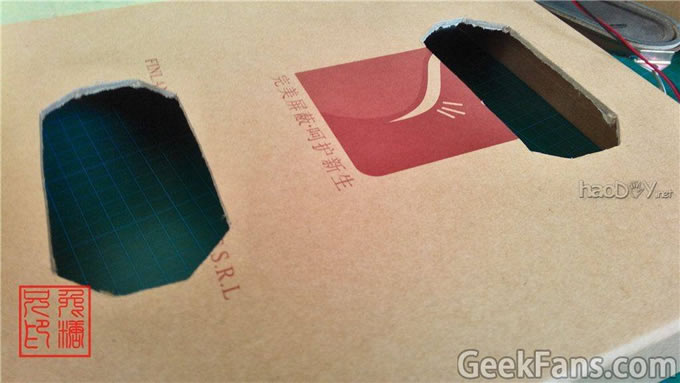

两个都割好,再扩大一点
DIY简单实用的“大红袍”功放

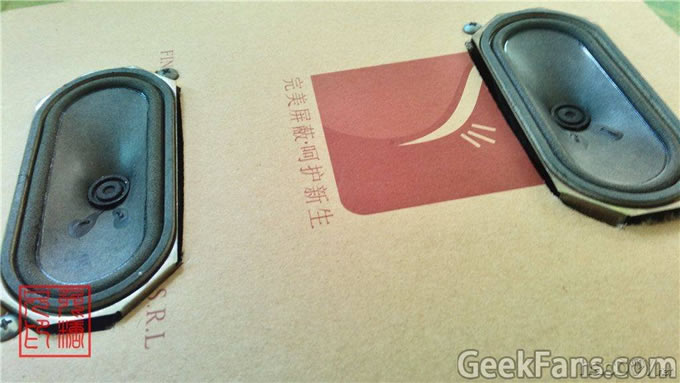

装上喇叭试试
DIY简单实用的“大红袍”功放

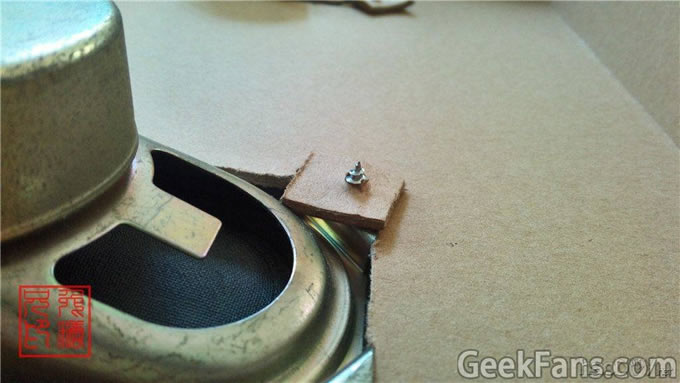

拧上螺丝
DIY简单实用的“大红袍”功放

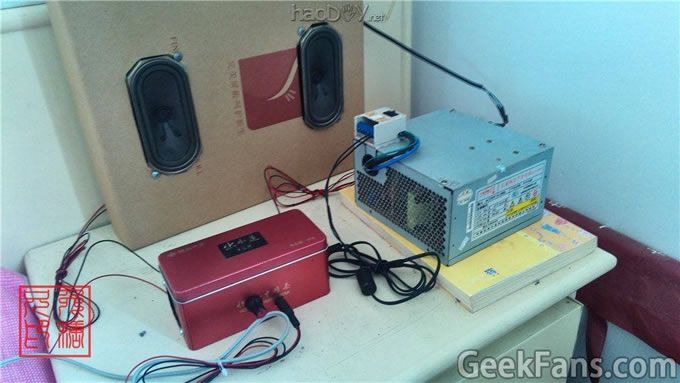

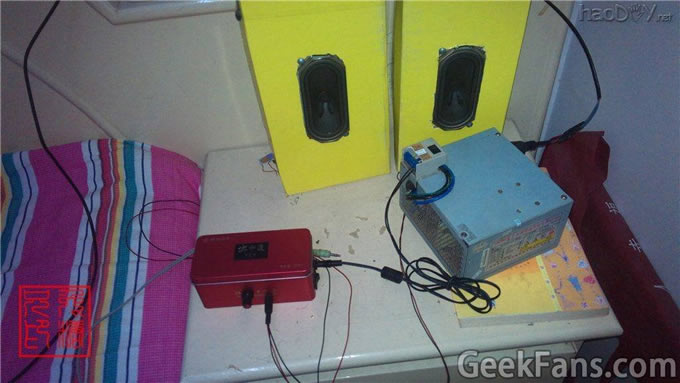

组装
DIY简单实用的“大红袍”功放

赞一下
