悬吊用的扣子，全部是用碳管锯的，然后打磨成统一高度，这活最累！

全衍架结构无遮挡牛顿反射式天文望远镜开工

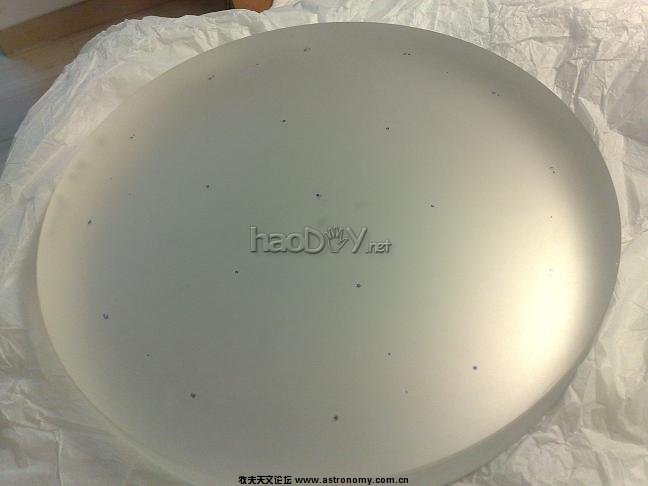

主镜背后规划悬吊点。

全衍架结构无遮挡牛顿反射式天文望远镜开工

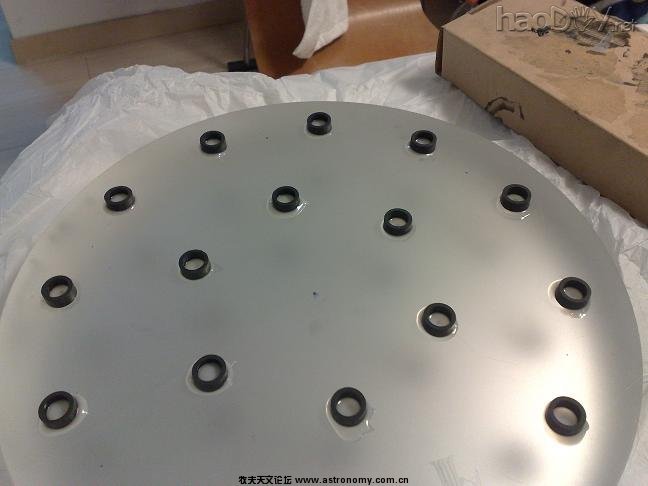

安上扣子，用的聚丙烯

全衍架结构无遮挡牛顿反射式天文望远镜开工

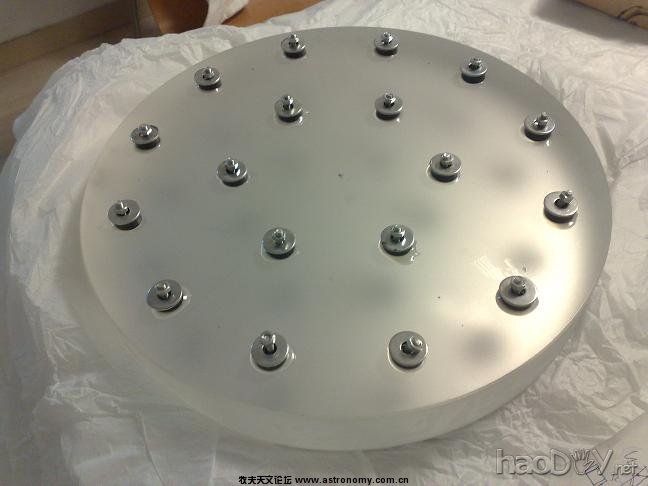

扣子加帽，加拉栓

6块悬吊板放上后，大小正好。

全衍架结构无遮挡牛顿反射式天文望远镜开工

悬吊板打孔，然后固定，24个4毫米孔，累！

全衍架结构无遮挡牛顿反射式天文望远镜开工

装上板间连接杆，考虑受力较大，这个用环氧树脂粘接

小憩的时候，又想到了一种新式衍架结构，比我这个还省40%材料，诺大个镜子，只用区区几根管子就能达到足够强度，不过懒得去改了

依然是进展缓慢，上点图吧。

全衍架结构无遮挡牛顿反射式天文望远镜开工

装上三角支撑架

侧面看

吊起来就是这样子

放在桌子上的样子

至此，工作完成70%
