自制入门级主动红外夜视仪_haoDIY_音响电子电脑科技DIY小制作发明

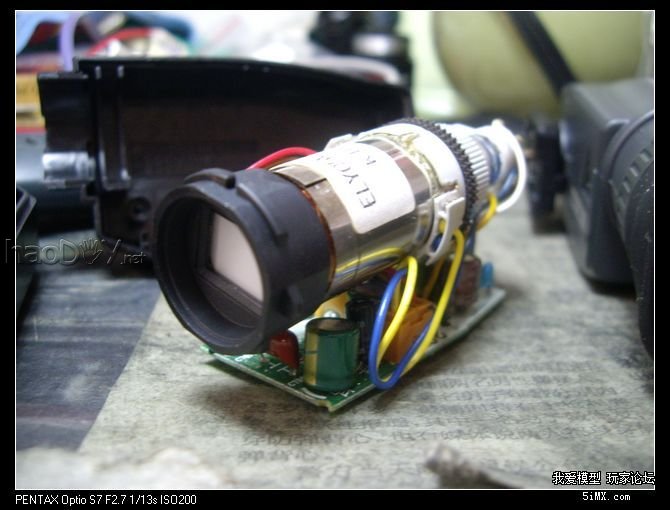

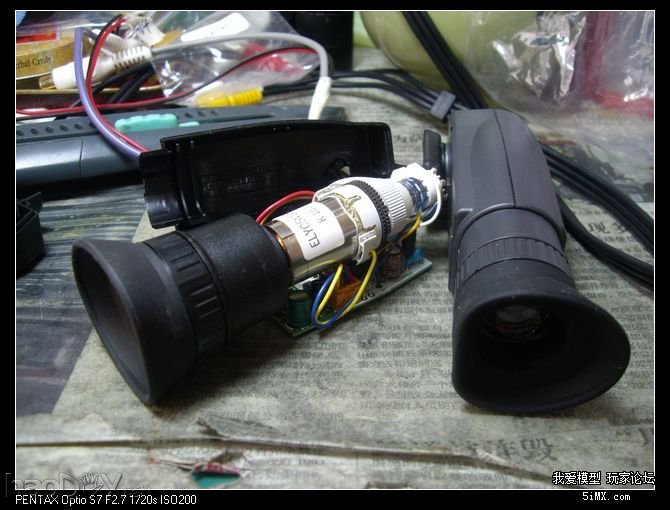

参考了网上一些资料，自己DIY了一个，材料成本700块左右，方便携带。全黑环境下，肉眼看不到的事物，在显示屏上一清二楚。详细说明一下：光源采用940nm波长的不可见红外灯作为照明，全黑状态下肉眼是看不到红外灯光的，商家介绍是4W功率，照射距离70米，使用一节18650锂电供电，实际照射距离30米左右（可能和我的摄像头有关）网购180包邮。显示屏就是老式摄像机的拆机件，网购80块包邮，黑白屏，5V供电，PAL制式（注：一般便宜的摄像板都是PAL制式）。摄像板为索尼ＣＣＤ低照度板黑白板，带镜头150包邮，12V供电。考虑携带方便，故采用两节18650锂电对其供电，电压为7.4V，用一般的强光电筒外壳+加长管作为电池仓刚好合适，（30块包邮）还可以控制开关。由于两个设备电压不一样，所以必须对电压进行升降压处理，一块5Ｖ降压板和一块１２Ｖ升压板，选用的都是超小体积的，显示屏和摄像头的工作电流都在１３０ｍＡ左右，加上升降压模块的损耗，加起来电流估算差不多有３５０ｍＡ左右，所以基本可以连续工作５个小时左右。由于显示屏的直径有２６ｍｍ左右，就选择了稍大点的电筒外壳，单外壳140包邮，安装刚好合适（注：有一种26650规格的锂电池或者2号电池，采用这种电池的手电筒都合适）。基本就是这样了。上图


自制入门级主动红外夜视仪
